【冶金行业标准(YB)】 铝、锑、镁—钢双金属板

中华人民共和国冶金工业部
部标准
铝、锑、镁一钢双金属板
YB699-80

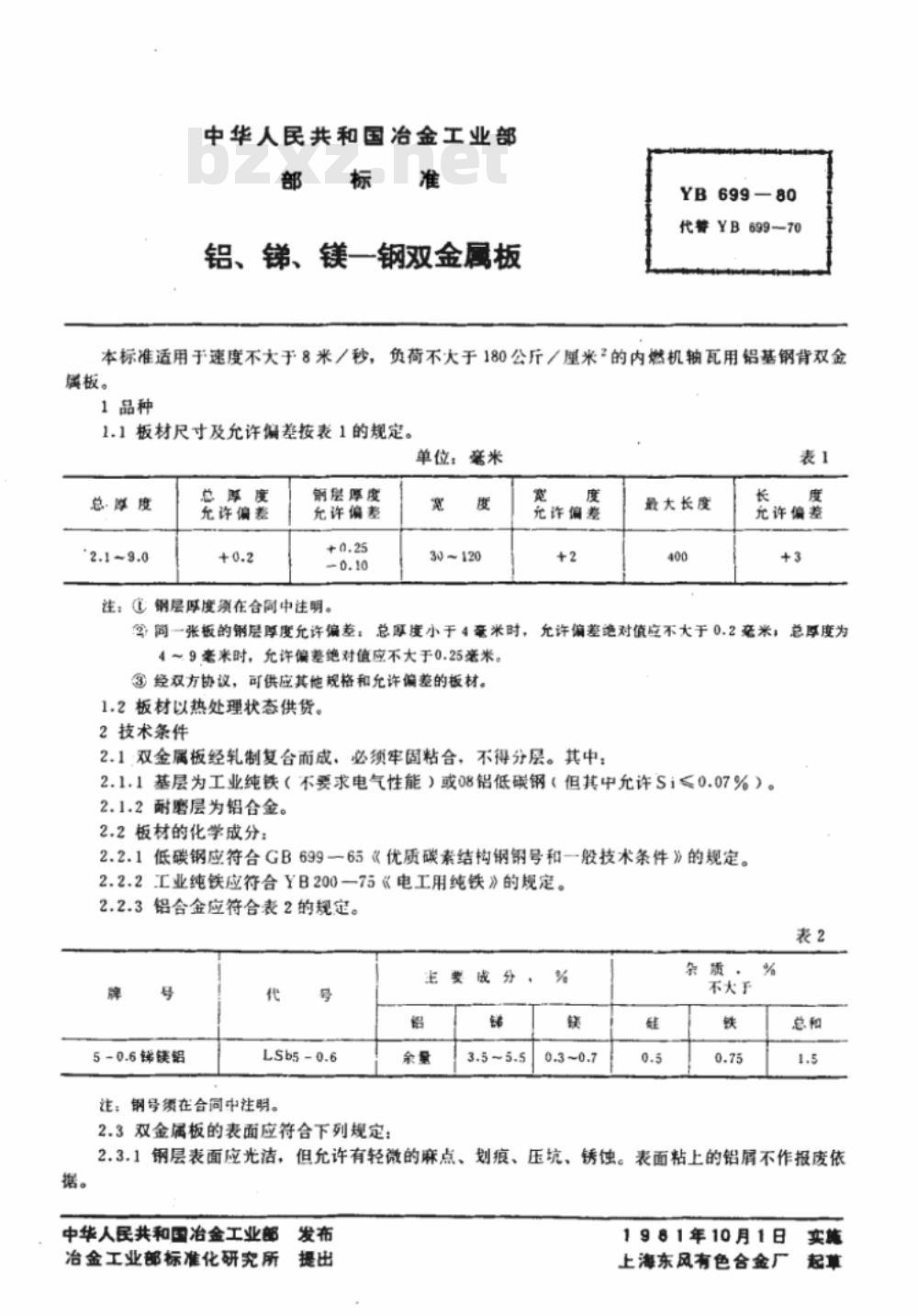

中华人民共和国冶金工业部
铝、、镁一钢双金属板
YB699-80
代警YB699-70
本标准适用于速度不大于8米／秒，负荷不大于180公斤／厘米2的内燃机轴瓦用铝基钢背双金属板。
1品种
1.1板材尺寸及允许偏差按表1的规定。单位：毫米
总罩度
总厚度
允许偏差
钢昙厚度
允许偏差
注：①钢层厚度须在合同中注明。宽
30~120
充许偏差
最大长度
元许偏差
今简一张板的钢层厚度允许偏差：总厚度小于4毫米时，允许偏差绝对值应不大于0.2毫米；总厚度为4～9毫米时，允许偏差绝对值应不大于0.25旁米。③经双方协议，可供应其他规格和允许偏差的板材。1.2板材以热处理状态供货。
2技术条件bzxz.net
2.1双金属板经轧制复合而成、必须牢固粘合，不得分层。其中：2.1.1基层为工业纯铁（不要求电气性能）或08铝低碳钢（但其中允许Si≤0.07%）。2.1.2耐磨层为铝合金。
2.2板材的化学成分：
2.2.1低碳钢应符合GB699→65《优质碳素结构钢钢号和一般技术条件》的规定。2.2.2工业纯铁应符合YB200—75《电工用纯铁》的规定。2.2.3铝合金应符合表2的规定。表2
主要成分，
5-0.6锑镁铝
注：钢号须在合同中注明。
2.3双金属板的表面应符合下列规定：余量
杂质，
不大于
2.3.1钢层表面应光洁，但允许有轻微的麻点、划痕、压坑、锈蚀。表面粘上的铝屑不作报废依据。
中华人民共和国冶金工业部发布治金工业部标准化研究所提出
1981年10月1日实施
上海东风有色含金厂

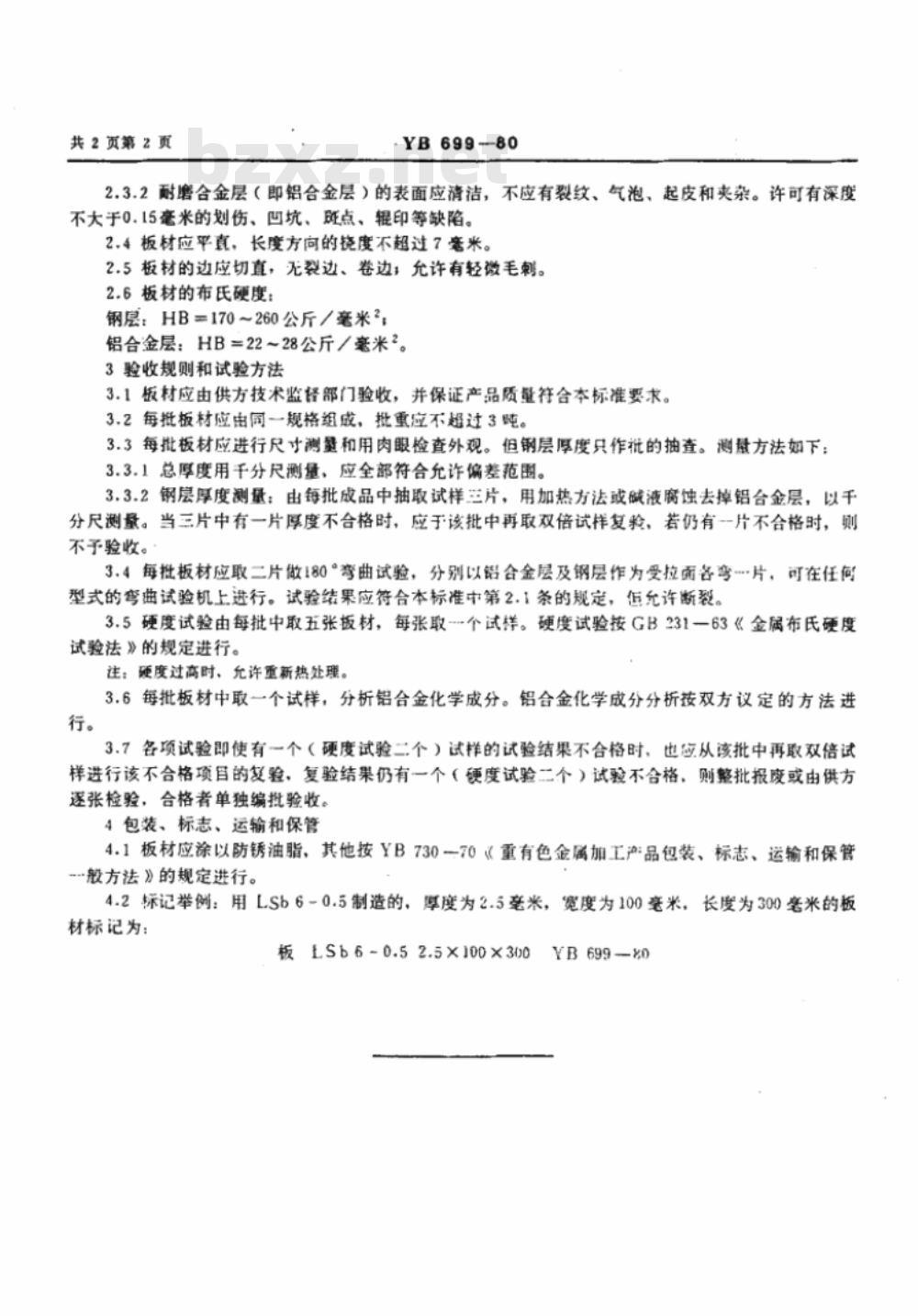

共2页第2页
-YB699---80
2.3.2耐磨合金层（即铝合金层）的表面应清洁，不应有裂纹、气泡、起皮和夹杂。许可有深度不大于0.15毫米的划伤、凹坑、既点、辑印等缺陷。2.4板材应平直，长度方向的绕度不超过7毫米。2.5板材的边应切直，无裂边、卷边，允许有轻微毛刺。2.6板材的布氏硬度：
钢层：HB=170～260公斤／毫米2，铝合金层：HB=22～28公斤／毫米2。3验收规则和试验方法
3.1板材应由供方技术监督部门验收，并保证产品质量符合本标准要求。3.2每批板材应由同一规格组成，批重应不超过3吨。3.3每批板材应进行尺寸测量和用肉眼检查外观。但钢层厚度只作批的抽查。测量方法如下：3.3.1总厚度用千分尺测量、应全部符合允诈偏差范围。3.3.2钢层厚度测量：由每批成品中抽取试样三片，用加热方法或碱液腐蚀去掉铝台金层，以千分尺测量。当三片中有一片厚度不合格时，应于该批中再取双倍试样复验，若仍有一片不合格时，则不予验收。
3.4每批板材应取二片做180“弯曲试验，分别以铝合金层及钢层作为受拉面各弯片，可在任向型式的弯曲试验机上进行。试验结果应符合本标准中第2.1条的规定，恒允许断裂。3.5硬度试验由每批中取五张板材，每张取-个试样。硬度试验按GB231一63《金属布氏硬度试验法》的规定进行。
注：硬度过高时、允许重新热处理。3.6每批板材中取一个试样，分析铝合金化学成分。铝合金化学成分分析按双方议定的方法进行。
3.7各项试验即使有一个（硬度试验二个）试样的试验结果不合格时，也应从该批中再取双倍试祥进行该不合格项目的复验、复验结果仍有一个（硬度试验二个）试验不合格则整批报度或由供方逐张检验，合格者单独编批验收。4包装、标志、运输和保管
4.1板材应涂以防锈油脂、其他按YB730--70《重有色金属加工产品包装、标志、运输和保管“般方法》的规定进行。
4.2标记举例：用LSb6-0.5制造的，厚度为2.5毫米，宽度为100毫米，长度为300毫米的板材标记为：
板LSb6-0.52.5×100×300
YB699-x0
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
