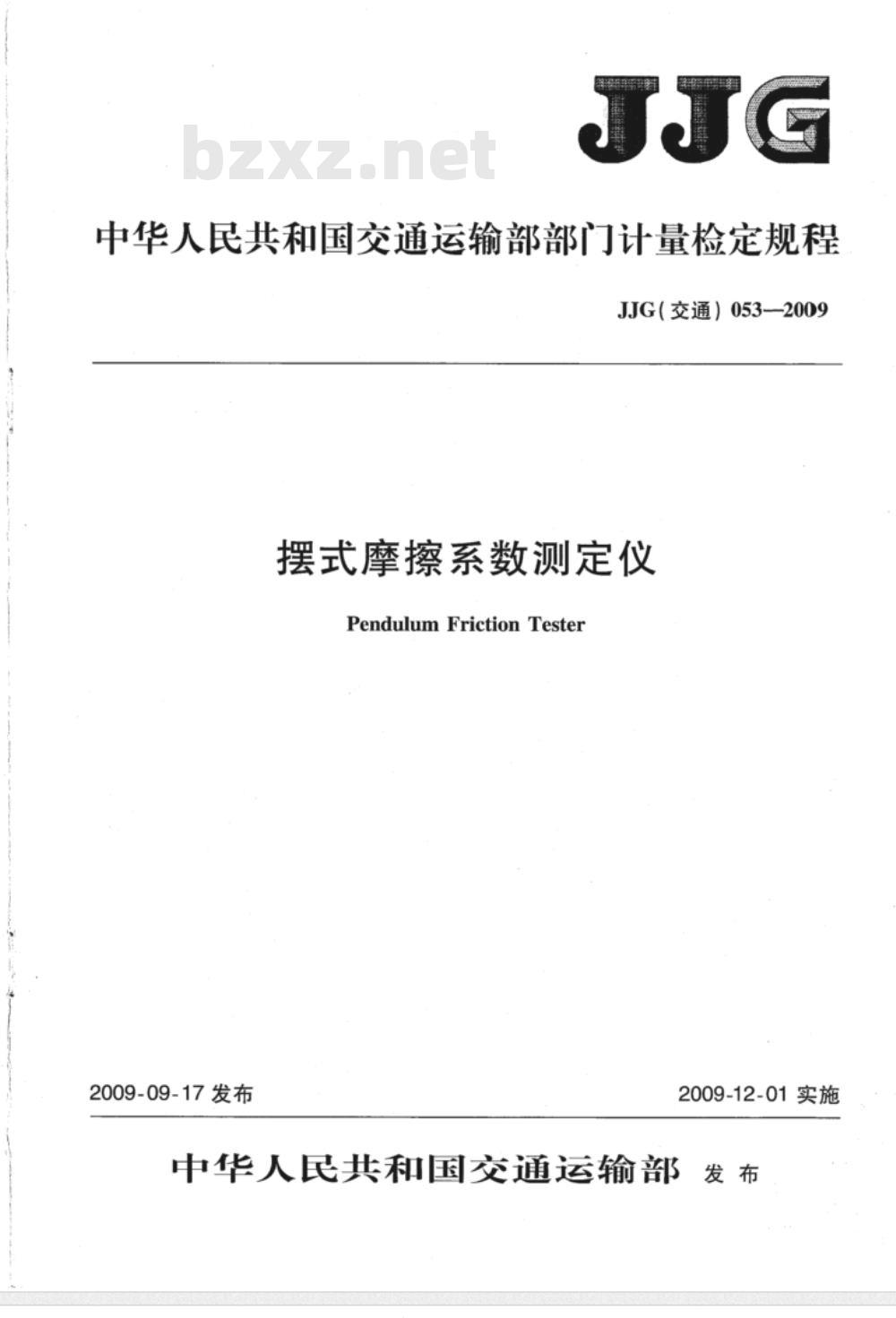

【国家计量标准(JJ)】 摆式摩擦系数测定仪

中华人民共和国交通运输部部门计量检定规程JJG（交通）053—2009
摆式摩擦系数测定仪
Pendulum Friction Tester
2009-09-17发布
2009-12-01实施

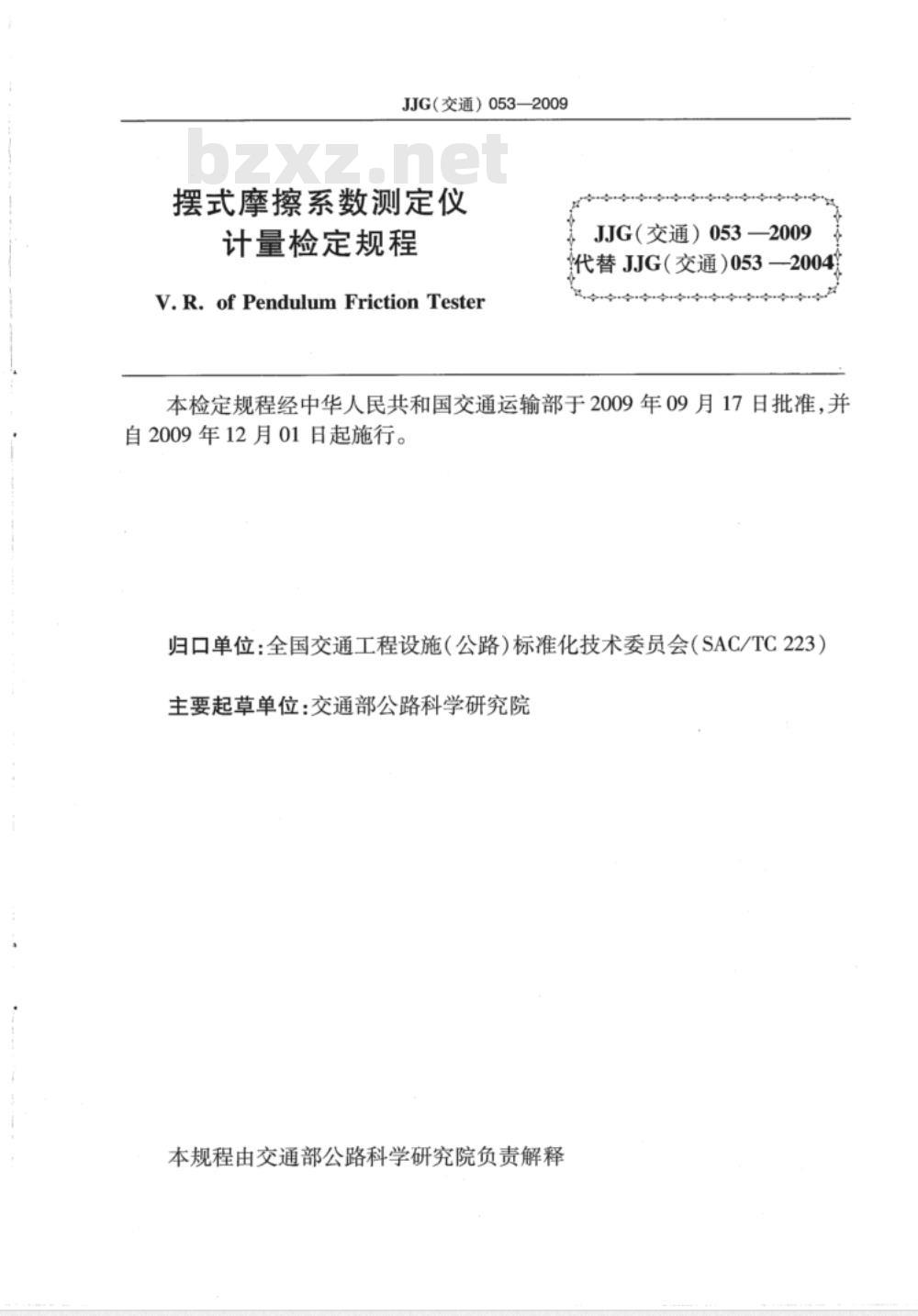

中华人民共和国交通运输部发布JJG（交通）053—2009
摆式摩擦系数测定仪
计量检定规程
V.R.ofPendulumFrictionTesterJJG（交通）053—2009bZxz.net
代替JJG（交通）053—2004）
本检定规程经中华人民共和国交通运输部于2009年09月17日批准，并自2009年12月01日起施行。

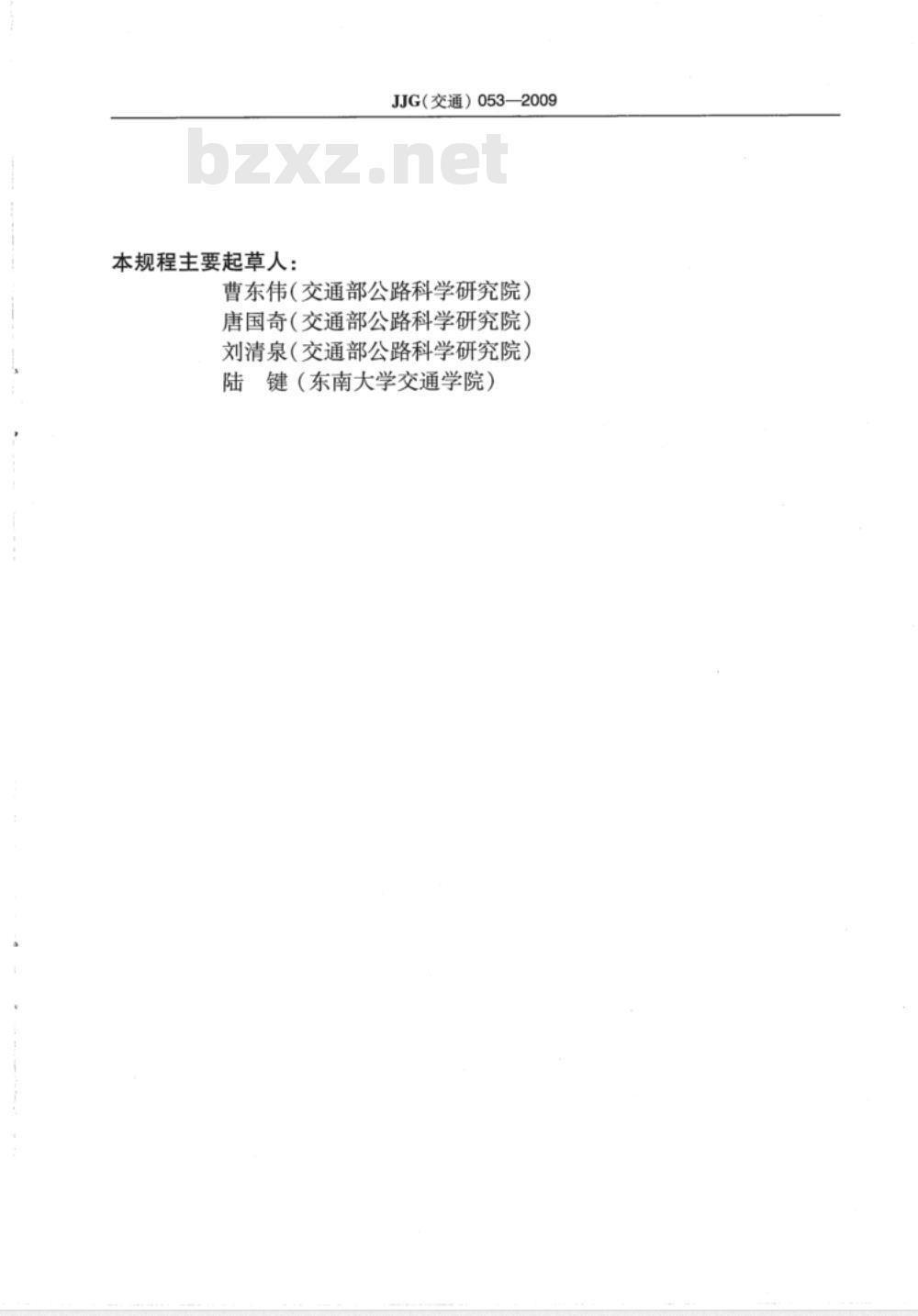

归口单位：全国交通工程设施（公路）标准化技术委员会（SAC/TC223）主要起草单位：交通部公路科学研究院本规程由交通部公路科学研究院负责解释本规程主要起草人：
JJG（交通）053—2009
曹东伟（交通部公路科学研究院）唐国奇（交通部公路科学研究院）刘清泉（交通部公路科学研究院）陆键（东南大学交通学院）
引用文献
计量性能要求
通用技术要求
计量器具控制
附录A
附录B
附录C
检定记录格式
检定证书内页格式
摆式摩擦系数标准器组
JJG（交通）053—2009
1范围
JJG（交通）053—2009
摆式摩擦系数测定仪计量检定规程本规程适用于摆式摩擦系数测定仪（以下简称摆式仪）的首次检定、后续检定和使用中的检验。
2引用文献
本规程引用下列文献：
交压入硬度试验方法第1部分：邵氏硬度计法（邵尔硬《硫化橡胶或热塑性橡胶
度）》（GB/T531.1—2008）
《硫化橡胶伸张时的有效弹性和滞后损失试验方法》（HG3101）《摆式摩擦系数测定仪》（JT/T763—2009）《公路路基路面现场测试规程》（JTGE60--2008）使用本规程时，应注意使用上述引用文献的现行有效版本。3术语
3.1摆式摩擦系数标准器组GroupStandardforPendulumFrictionTester用以对摆式摩擦系数进行整体准确性检验的计量器组，由高精度摆式摩擦系数测定仪和标准摩擦系数试块两部分组成，见附录C。4概述
摆式仪是检测公路路面抗滑性能的仪器，也可用以检验材料抗滑性能。摆式仪基本结构分为六个部件：摆、度盘、指针、悬臂、底座和立柱。其具体结构如图1所示。
摆式仪工作原理为：摆式仪的摆锤底面装有一滑溜块，当摆锤从一定高度自由下摆时，滑溜块面同试验表面接触。由于两者间的摩擦而损耗部分能量，这部分能量与摆锤的势能损失相等，基于该力学模型测试，推算摆式仪滑溜块与被测表面之间的摩擦系数，力学模型的公式为：
μNS=MgAH
式中:i
摆式仪滑溜块与被测表面之间的摩擦系数；摩擦正压力；
摩擦行程长度；
摆锤质量；
当地重力加速度；
摆锤从水平释放位置到摩擦表面后偏摆高度的高度差。5计量性能要求
5.1摆及摆的连接部分
摆及摆的连接部分总质量为（1500±30）g，摆动轴心距摆的重心距离为（410±5）1
JJG（交通）053—2009
图1摆式摩擦系数测定仪结构图
1-紧固把手;2-释放开关;3-针簧片或毡垫；4-连接螺母；5-定位螺丝;6-举升柄；7-平衡锤；8-并紧螺母；9-滑溜块；10-橡胶片；11-止滑螺丝；12-试件固定器；13-卡环;14-水准泡;15、20-升降把手；16-立柱；17-底座；18-底座；19-调平螺栓;21-度盘（126mm滑瘤长度）；22-指针；23-度盘（76mm滑溜长度）；24-转向节螺盖；25-调节螺母mm，滑溜块下端部与摆动轴心的距离为（510±2）mm。5.2正向静压力
摆端滑溜块与测试表面的正向静压力为（22.2±0.5）N.使用压力标定架检验其对应变形量应为(4.0±0.1)mm。
5.3滑溜块
摆端滑溜块总质量为（20±5）g。滑溜块上用于测定路面抗滑值的橡胶片尺寸（长×宽×厚）为76.4mm×25.4mm×6.35mm，用于测量加速磨光机试验后弧形试件抗滑值的橡胶片的尺寸（长×宽×厚）为31.5mm×25.4mm×6.35mm。滑溜块所用橡胶片邵氏硬度为(55±5)HA,20℃弹性为66%~73%。5.4立柱垂直度
摆式仪的立柱与底座的夹角为(90±3)°。5.5摆值重复性
按照JTGE60一2008对同一测试点进行八次重复测试，八次摆值测量结果的标准差不应大于1.2BPN。
5.6整机准确性
按照JTGE60—2008测试摆式摩擦系数标准试件组，测试结果与高精度摆式摩擦系数测定仪的赋值进行比较，单块标准试件上测定值与赋值偏差不大于2BPN。通用技术要求
6.1标牌、标志和证书
摆式仪应有清晰的标牌、标志和合格证书。标牌上应有摆式仪的名称、型号、出厂编2
JJG（交通）053—2009
号、制造厂名、出厂日期等，标志上应有摆式仪的使用编号、最近一次检定日期等。6.2外观
摆式仪外表应光滑、平整，无明显损坏、锈迹等缺陷；摆式仪的度盘应清晰，无影响读数的缺陷：仪器上的摆轴等应工作灵活可靠。7
计量器具控制
7.1检定条件
7.1.1环境条件
测试环境温度（20±2）℃，环境相对湿度不大于85%，检定场地周围清洁，无影响工作的振动和腐蚀性气体存在。
7.1.2检定设备
检定设备包括：
刻度尺：0~1m，分度值1mm；
游标卡尺：0~150mm，分度值0.02mm；千分尺：0~10mm，分度值0.01mm；天平：0~5000g，分度值1g；
A型邵氏硬度计；
橡胶弹性仪；
压力标定架；
质心标定支点；
摆式摩擦系数标准器组。
检定项目及检定方法
检定项目
摆式仪的检定项目见表1，检定记录格式见附录A。表1检定项目一览表
检定项目
摆及摆的连接部分总质量
摆动轴心距摆的重心距离
摆上滑溜块下端部距摆动轴心距离正向静压力
总质量
滑溜块
橡胶片尺寸
橡胶片邵氏硬度
橡胶片弹性
立柱垂直度
摆值重复性
整机准确性
注：“+”表示需要检定，“_”表示不需要检定。首次检定
后续检定
使用中检验
