【电力行业标准(DL)】 混凝土面板堆石坝挤压边墙混凝土试验规程

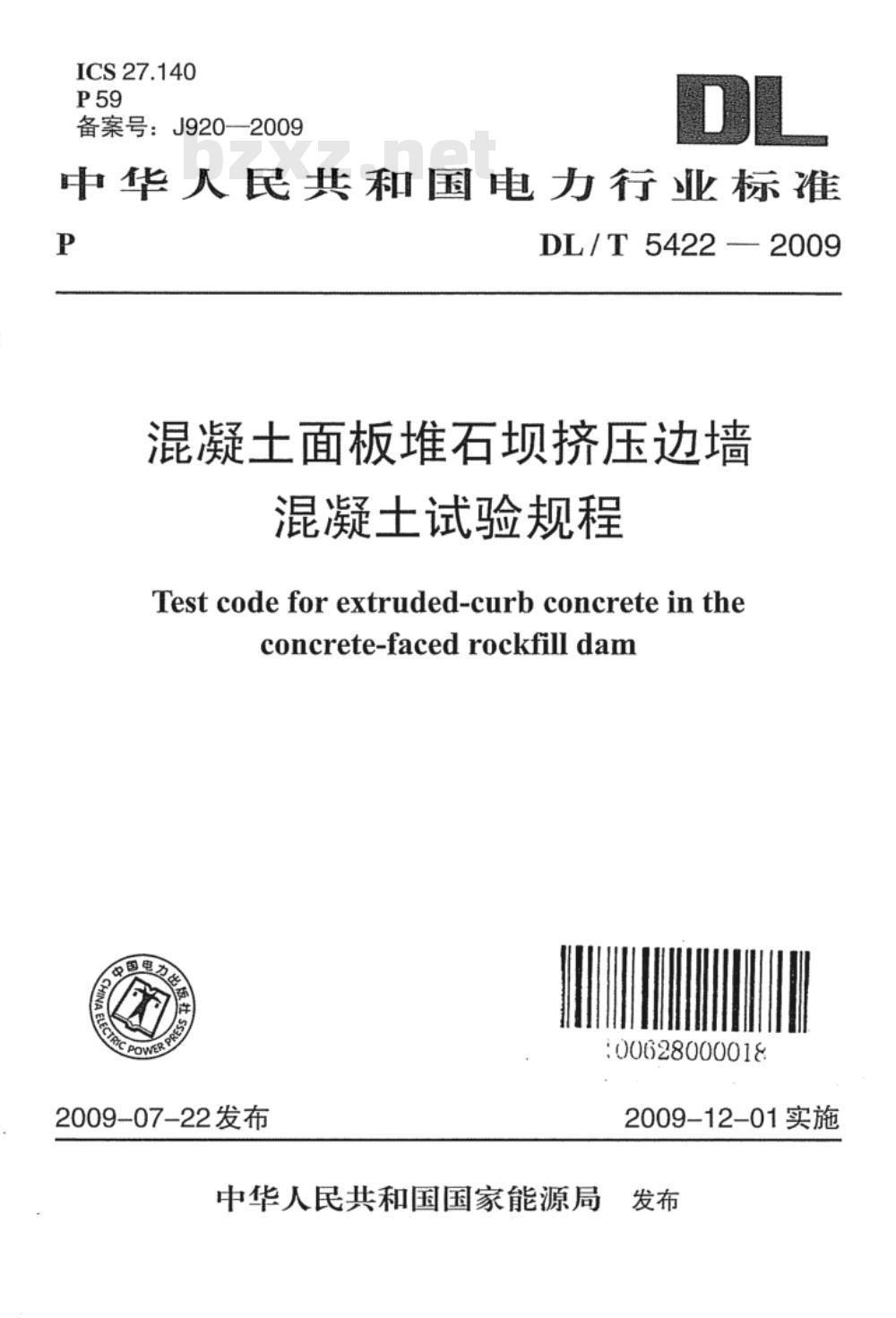

ICS27.140
备案号：J920—2009
中华人民共和国电力行业标准
DL/T54222009
混凝土面板堆石坝挤压边墙
混凝土试验规程
Test code for extruded-curb concrete in theconcrete-faced rockfill dam
:00628000018
2009-07-22发布
中华人民共和国国家能源局
2009-12-01实施

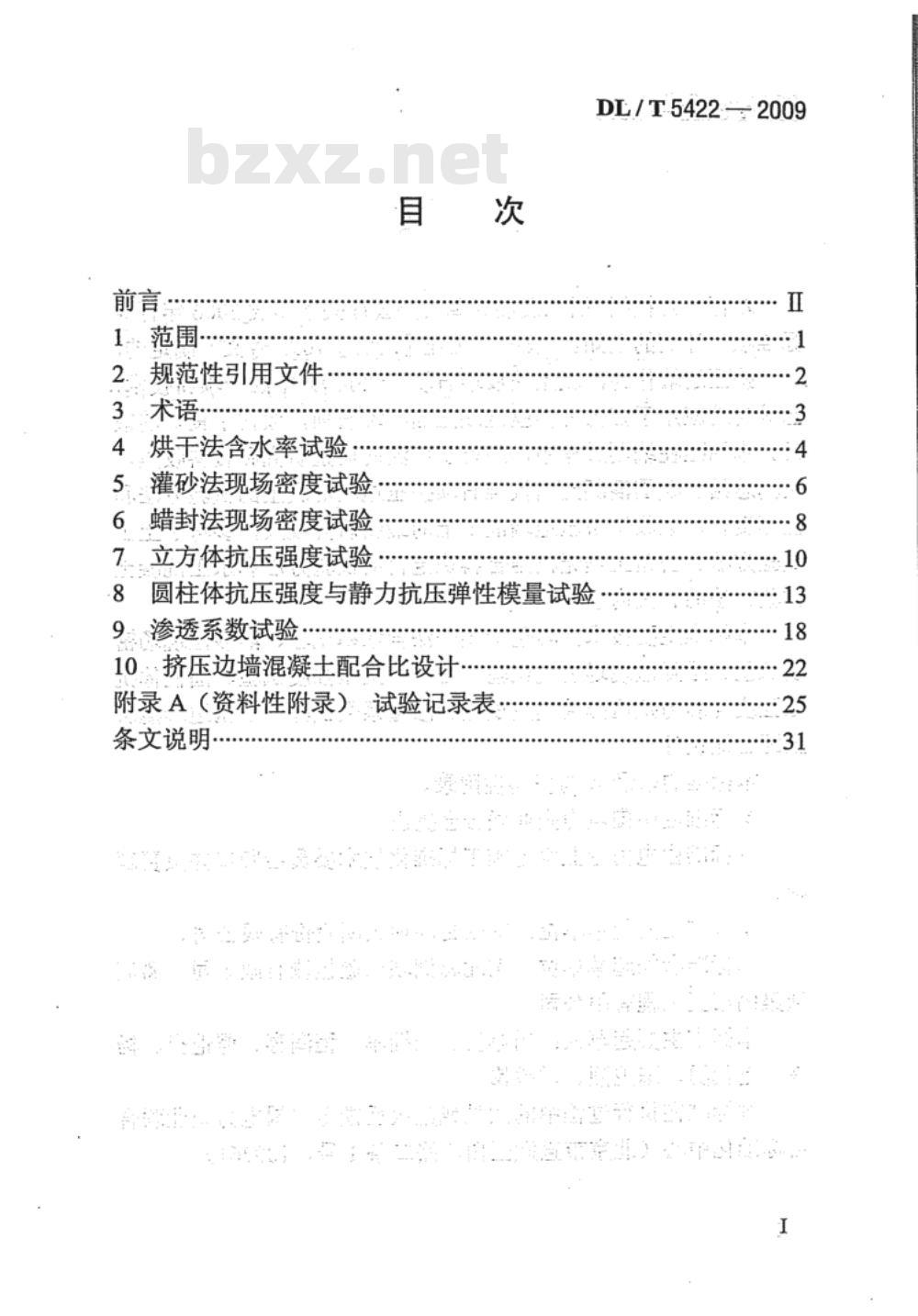

1范围
2.规范性引用文件
3术语：
烘于法含水率试验
5灌砂法现场密度试验
6.蜡封法现场密度试验
立方体抗压强度试验
圆柱体抗压强度与静力抗压弹性模量试验9渗透系数试验
10.·挤压边墙混凝土配合比设计附录A（资料性附录）：试验记录表：条文说明·
DL/T54222009
DL/T5422—2009

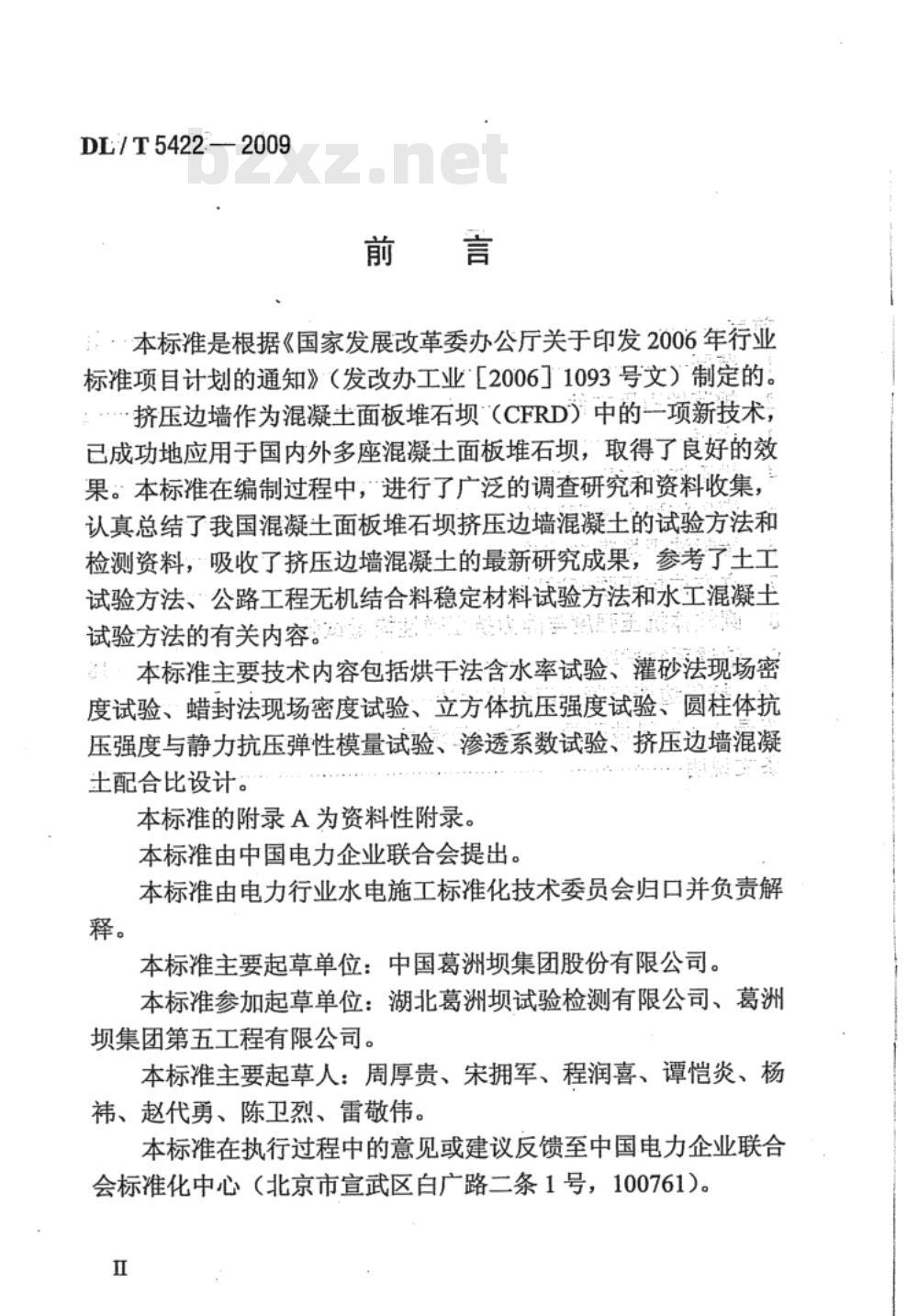

；··本标准是根据《国家发展改革委办公厅关于印发2006年行业标准项目计划的通知》（发改办工业［[2006］1093号文）制定的。挤压边墙作为混凝土面板堆石坝（CFRD）中的一项新技术，已成功地应用于国内外多座混凝土面板堆石坝，取得了良好的效果。本标准在编制过程中，进行了广泛的调查研究和资料收集，认真总结了我国混凝土面板堆石坝挤压边墙混凝土的试验方法和检测资料，吸收了挤压边墙混凝土的最新研究成果，参考了土工试验方法、公路工程无机结合料稳定材料试验方法和水工混凝土款
试验方法的有关内容。
本标准主要技术内容包括烘干法含水率试验、灌砂法现场密度试验、蜡封法现场密度试验、立方体抗压强度试验、圆柱体抗压强度与静力抗压弹性模量试验、渗透系数试验、挤压边墙混凝土配合比设计。
本标准的附录A为资料性附录。
本标准由中国电力企业联合会提出。本标准由电力行业水电施工标准化技术委员会归口并负责解释。
本标准主要起草单位：中国葛洲坝集团股份有限公司。本标准参加起草单位：湖北葛洲坝试验检测有限公司、葛洲坝集团第五工程有限公司。
本标准主要起草人：周厚贵、宋拥军、程润喜、谭恺炎、杨祎、赵代勇、陈卫烈、雷敬伟。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市宣武区白广路二条1号，100761）。Ⅱ

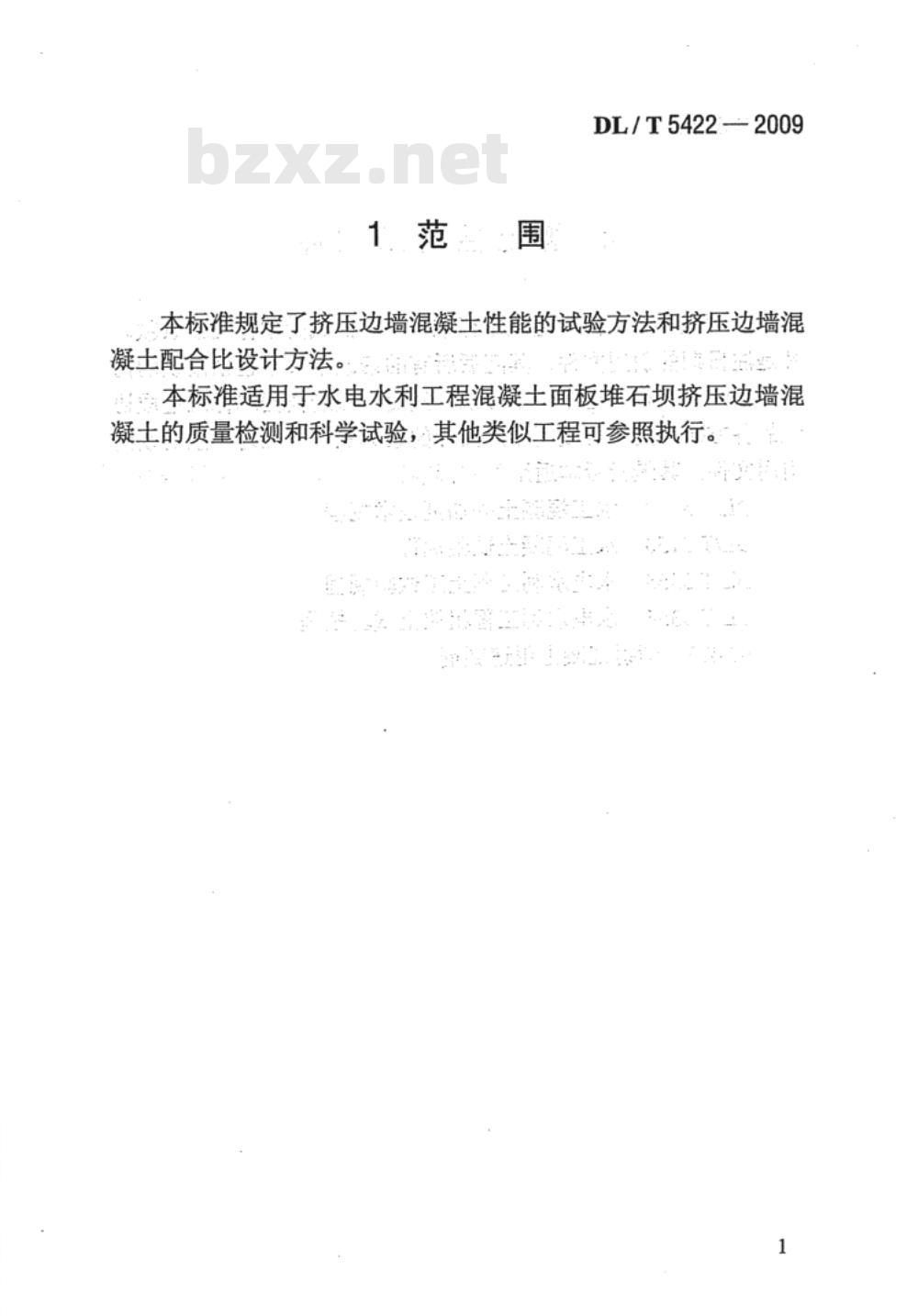

1范围
DL/T54222009
本标准规定了挤压边墙混凝士性能的试验方法和挤压边墙混凝土配合比设计方法。
本标准适用于水电水利工程混凝土面板堆石坝挤压边墙混凝士的质量检测和科学试验，其他类似工程可参照执行。DL/T5422—2009

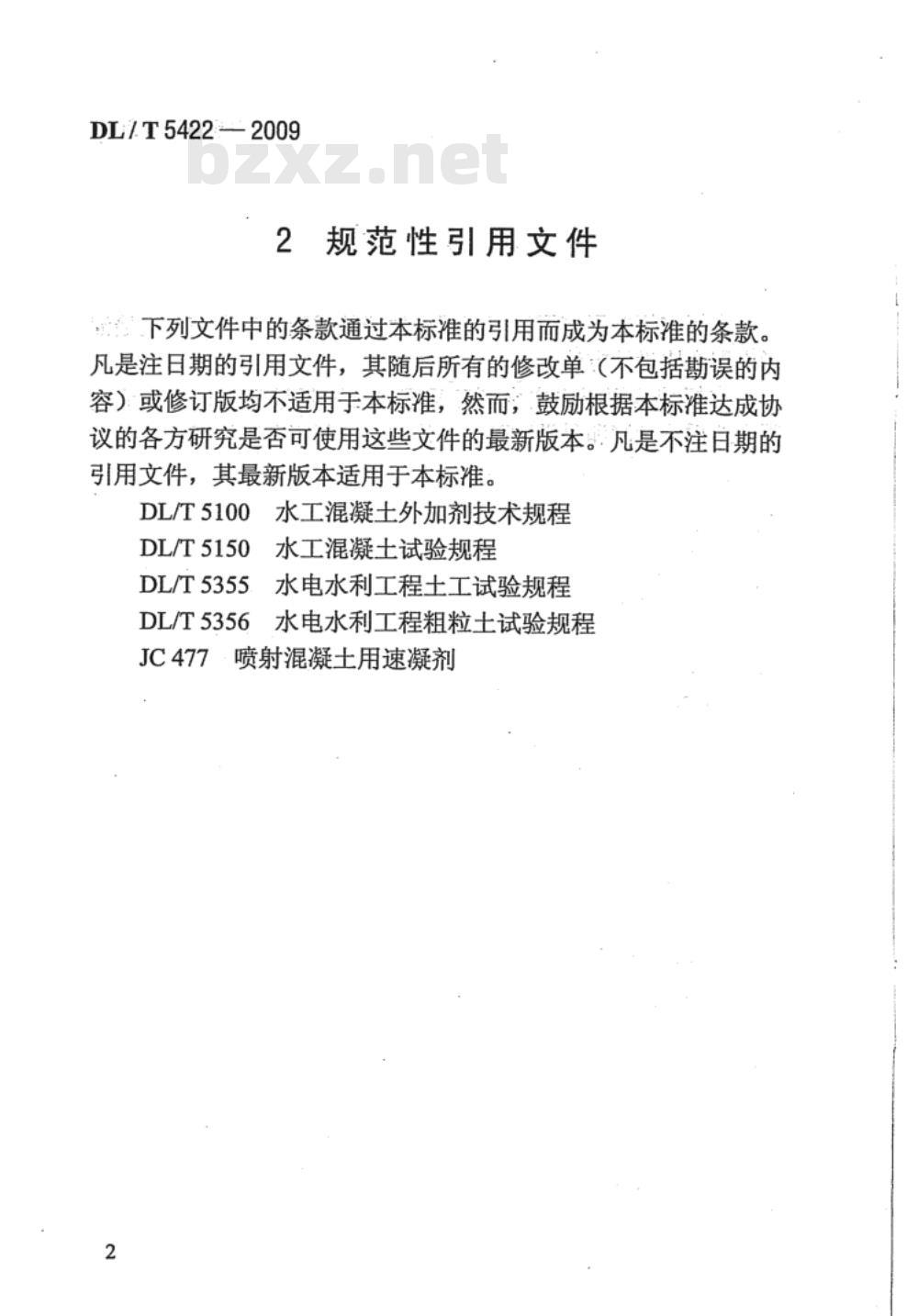

2规范性引用文件
：下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。DL/T5100水工混凝土外加剂技术规程DL/T5150水工混凝土试验规程
DL/T5355水电水利工程土工试验规程DL/T5356水电水利工程粗粒土试验规程喷射混凝土用速凝剂
JC477·
3术语
下列术语适用于本标准。
挤压边墙
extrudedcurb
DL/T5422—2009
5*:--:
将水泥、砂石混合料（最大粒径不宜超过20mm）、外加剂等加水拌和均匀，采用挤压成型的工艺施工而成的墙体。: ..*?
联公大
DL/T5422—2009
4烘于法含水率试验
4.0.1目的和适用范围
测定挤压边墙混凝土含水率。用其他方法时，应与本方法进行比较和校正。
4.0.2仪器设备
1·烘箱：能够维持105℃～110℃的自动控制烘箱。2称量盒：容积宜在2000mL以上，应洁净干燥、带封闭盒盖。
衡器：感量≤1g。
试验步骤
1称称量盒质量m1，取下盒盖，取不少于2000g的试样经分散后置于盒内，盖上盒盖，称量其质量m2。2取下盒盖，将盛有试样的称量盒放到温度已经达到并保持105℃～110℃的烘箱内烘干，烘干时间不少于6h。3取出烘干的试样，盖好盒盖，放入干燥器内冷却至室温称量总质量m3。
4.0.4计算
1挤压边墙混凝土的含水率w按式（4.0.4）计算。W
式中：
m2 -m2×100%
含水率，%，计算至0.1%；
称量盒质量，g；
称量盒与湿试样的合计质量，g;称量盒与干试样的合计质量，g。(4.0.4)
DL/T54222009
2本试验进行2次平行测定，差值应不大于0.5%，取其算术平均值。
4.0.5试验记录
烘干法含水率试验记录表格式参见附录A。营
DL/T5422—2009
5灌砂法现场密度试验
5.0.1目的和适用范围
测定已经成型的挤压边墙混凝土的密度，用以评定挤压边墙混凝土的品质。
5.0.2仪器设备
1灌砂法密度试验仪：简称灌砂仪，规格为@150mm或@200mm。
2台秤：称量10kg，分度值5g。
3量砂：粒径0.25mm~0.50mm干燥洁净的标准砂10kg~3
20kg。按DL/T5356—2006中12.1.3率定其密度。4其他：.容器、套环、锹铲等。操作步骤
1在成型的挤压边墙上选取长约50cm的一段，从墙顶面向下削除表面约15cm厚的混凝土，使出露的边墙的宽度不小于20cm，将出露面削平，并清除表面已扰动的浮料。2称量灌砂筒加筒内标准砂的总质量m1，将套环稳固地安放在已清理好的部位，将灌砂仪安放在套环上，打开漏砂阀，待量砂充满锥体并不再漏下时，关闭漏砂阀并移去灌砂仪，称量灌砂筒加剩余的量砂的质量m2；完全收集漏下的量砂。3在套环内挖试坑，试坑深度约为20cm，将松动的试样全部取出，放入装试样的容器内密封，防止水分蒸发。称量容器加试样的质量m3，拌均匀后取试样测含水率，称量容器的质量m4。
4在套环内安装灌砂筒，开漏砂阀，待量砂充满锥体并不再漏下时，关闭漏砂阀、移去灌砂筒，称量灌砂筒加剩余的量砂的质量ms。
5.0.4计算
按式（5.0.4-1）计算湿密度。
式中：
DL/T54222009
(m2 -m,)-(m -m)
(5.0.4-1)
净p湿密度，g/cm，计算至0.01xPr——量砂密度，g/cm2。
2按式（5.0.4-2）计算干密度。,
Pa元1+0.01w
路式中
干密度，g/cm2，计算至0.01；
含水率，%。
5:0.5试验记录
（5.0.4-2)
主款国
灌砂法现场密度试验记录表格式参见附录A。最.
资中木营百方意家产的南街
南联喷，食求中中
量银图0
：、真戏更年上期器源欧用程
DL/T-5422—2009
蜡封法现场密度试验
6.0.1目的和适用范围
测定已经成型的挤压边墙混凝土的密度，用以评定挤压边墙混凝土的品质。
6.0.2仪器设备
1衡器：称量5kg、感量1g。
2烘箱：能够维持105℃~.110℃的自动控制烘箱。其他：石棉手套、瓷盘、化蜡筒、锤、小铲、毛刷、棉布3
6.0.3操作步骤Www.bzxZ.net
1在已经成型的挤压边墙上切取2000g～3000g的试样3块，取样地点不得布置在挤压边墙首尾5m的范围内每块试样在任何方向上的尺寸均应小于120mm，清除表面浮渣。2将试样放在已达到105℃～110℃温度的烘箱内烘于，烘干时间不少于8h。冷却后削除表面松浮混凝土和尖锐棱角，用毛刷仔细清除试样表面浮渣，称其质量m，置于干燥缸内备用。3将适量的石蜡在化蜡筒内加热熔化，将已烘干的试样缓慢浸入刚过熔点的液态石蜡中，待试样全部浸入后立即取出，检查试样表面，若石蜡中有气泡存在，则用热针刺破，并涂平孔口。冷却后，称量试样和石蜡的总质量m1。4将浸过石蜡的试样装入挂在天平上的网篮中，排除附在石蜡表面的气泡，称出试样及石蜡在水中的质量m2。5从水中取出试样，擦于石蜡表面的水分，称试样和石蜡的质量m3。
6.0.4计算及结果处理
挤压边墙混凝土的干密度p.按式（6.0.4-1）计算。1
