【国家标准(GB)】 电气继电器 第十八部分:有或无通用继电器的尺寸

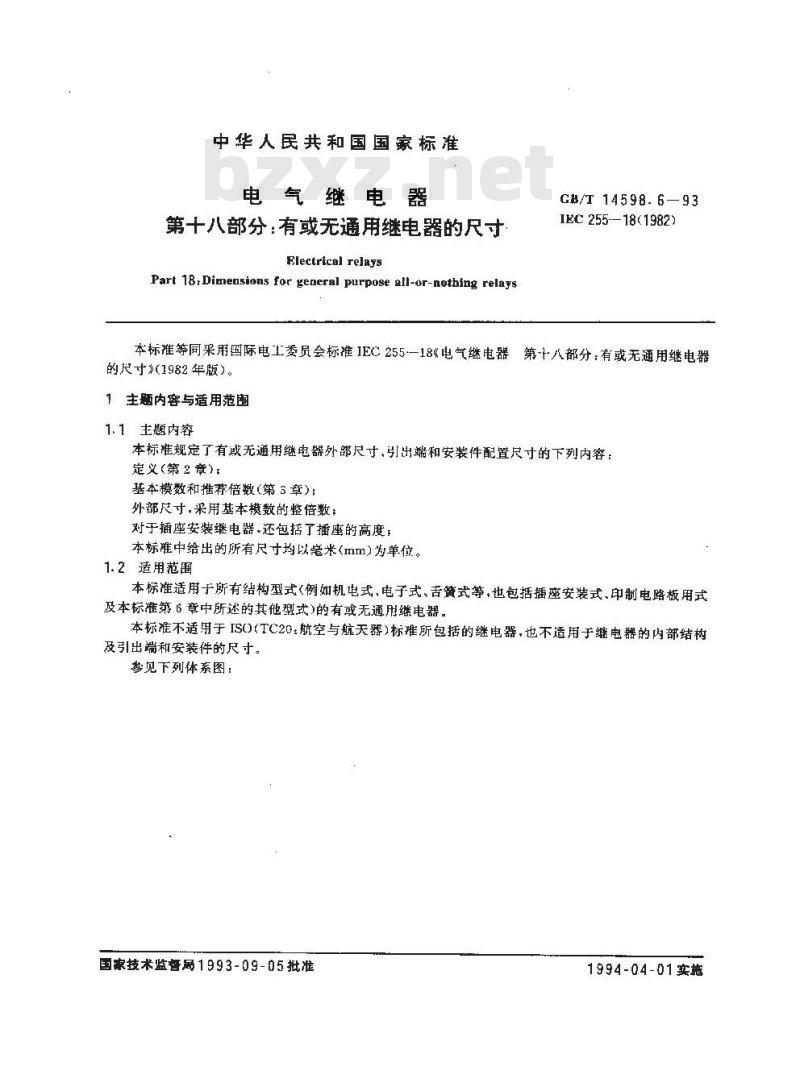

中华人民共和国国家标准
电气继电器
第十八部分：有或无通用继电器的尺寸Electrical relays
Part 18,Dimensions for general purpose all-or-nothing relaysCB/T14598.6—93
IEC 255-—18(1982)
本标准等同采用国际电工委员会标准1EC255-—18《电气继电器器第十八部分：有或无通用继电器的尺寸》（1982年版）。
1 主题内容与适用范围
1.1主题内容
本标准规定了有或无通用继电器外部尺寸，引出端和安装件配置尺寸的下列内容：定义(第2章)：
基本模数和推荐倍数(第3章)：
外部尺寸，采用基本模数的整倍数；对于插座安装继电器.还包括了播座的高度：本标准中给出的所有尺寸均以毫米(mm)为单位。1.2适用范围
本标准适用于所有结构型式（例如机电式、电子式、舌资式等，也包括插座安装式、印制电路板用式及本标准第6章中所述的其他型式)的有或无通用继电器。本标准不适用于ISO（TC20：航空与航天器）标准所包括的继电器，也不适用于继电器的内部结构及引出端和安装件的尺寸。
参见下列体系图：
国家技术监督局1993-09-05批准1994-04-01实施
1.3引用标准
标准化的醛电器
用安庭维出器
第4率
EC97印制电路网格
GB/T 14598. 6--93
有或无电型
通用继电器
1EC新准化
的继电器
印刷电路款
用端电器
第 5
IEC321印制电路板安装式元器件设计和使用导则ISO1791模数配置—汇编
2定义
下列定义仪适用于本标难。
其他峰电器
第6率
2.1通用继电器generalpurposerelay通用继电器是指具有安装件和引出端的所有类型的电气继电器(不考虑其用途）。2.2尺寸dimension
继电器连同安装件和引出端的外部尺计，果用标于图1（总图）和图4（具体图例)的符号给出。出，
图1至图4中：
CB/T14598.693

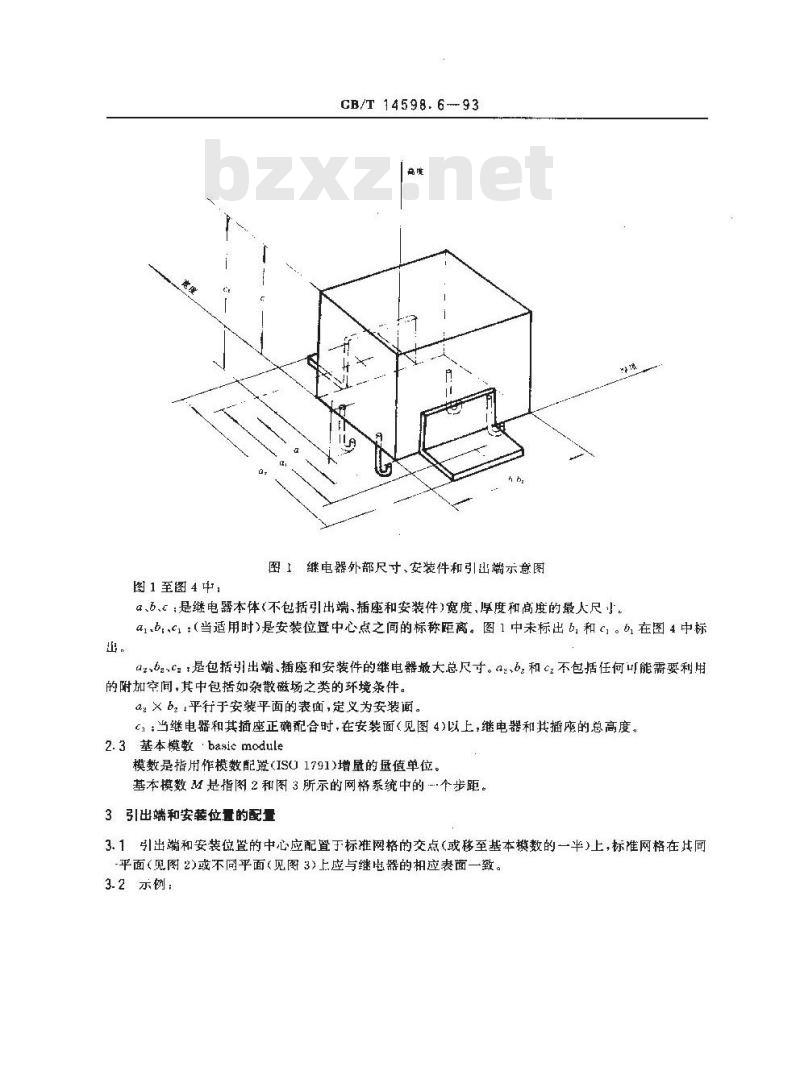

图1继电器外部尺寸、安装件和引出端示意图、6、：是继电器本体（不包括引出端、插座和安装件)宽度、厚度和高度的最人尺小。a1,b,ci：(当适用时)是安装位置中心点之间的标称距离。图1中未标出6,和c1。在图4中标az、b2是包括引出端、插座和安装件的继电器最大总尺寸。a.、b,和cz不包括任何叫能需要利用的附加空间，其中包括如杂散磁场之类的环境条件。α：×b平行于安装平面的表面，定义为安装面。c：当继电器和其插座正确配合时，在安装面（见图4)以上，继电器和其插座的总高度。2.3基本模数basie module
模数是指用作模数配置(ISU 1791)增量的量值单位。基本模数 M 是指图 2 和图 3 所示的网格系统中的 个步距。3引出端和安装放量的配量
3.1引出端和安装位置的中心应配置于标准网格的交点（或移至基本模数的一半）上，标唯网格在其同-平面（见图2)或不同平面见图3)上应与继电器的相应表面一致。3.2示例：
GB/T 14598.6—93

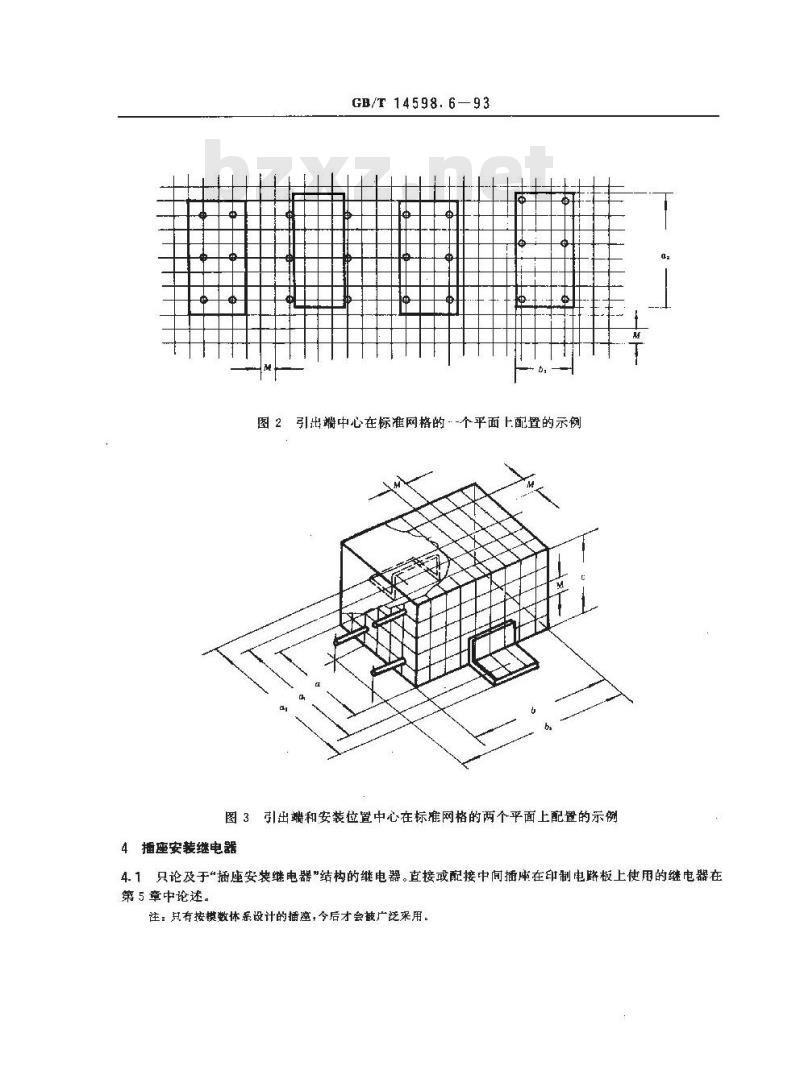

图2引出端中心在标准网格的·-个平面上配置的示例图3引出端和安装位置中心在标准网格的两个平面上配置的示例4插座安装继电器
4.1只论及于“插座安装继电器”结构的继电器。直接或配接中间插库在印制电路板上使用的继电器在第5章中论述，
注：只有按模数体系设计的插座，今后才会被广泛采用。GB/T 14598.6—93
链电器

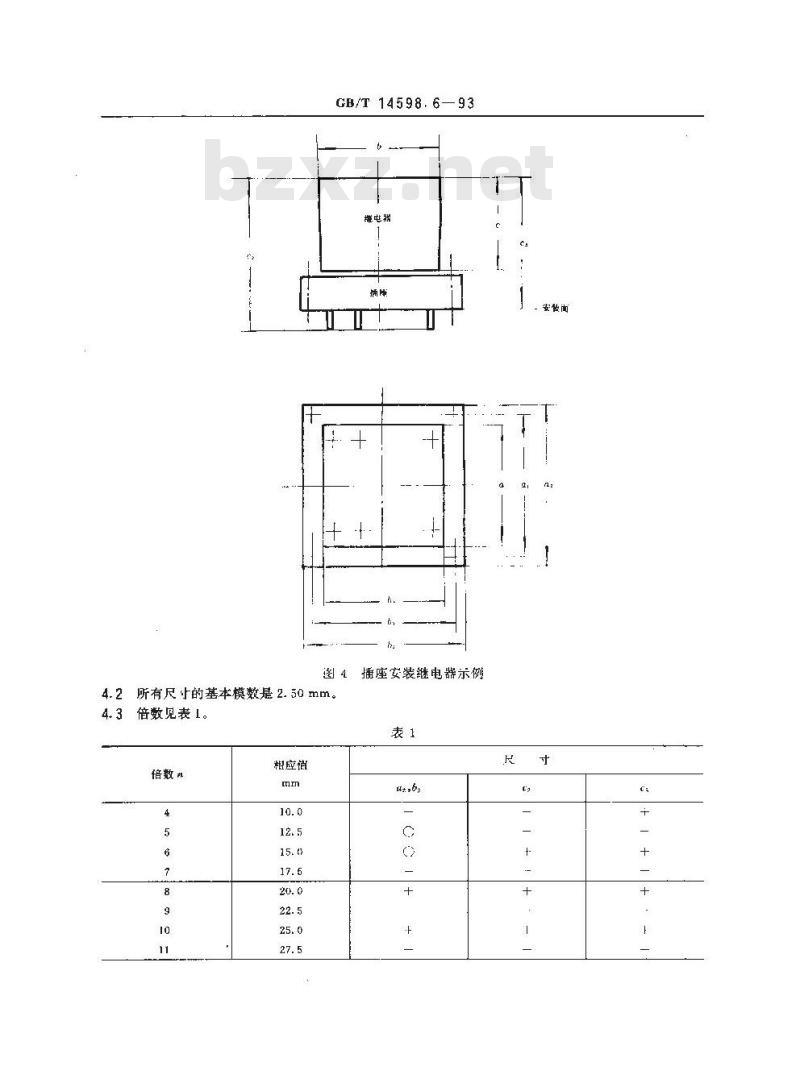

图4插座安装继电器示例免费标准bzxz.net
2所有尺的基本模数是2.50mm。
4.3倍数见表1。
翻应值
安做面
相应值
GB/T 14598. 6--93
续表1
注；符号说明：“+“推荐并优先，“\推荐，“—”不推荐。5印制电路板用继电器
5.1本条只论及直接或配接中间捕座安装在印制电路板上的继电器。5.2基本模数
5.2.1安装面的基本模数2.50mm。5. 2. 2 引出端和安装件配置的定位模数,按照 IEC 97号标准规定是 2. 54 mm。见图 5。n × 2. 54
图5印制电路板用继电器示例倍数应选白表2)Fa
5. 2. 3 高度 c的基本模数是 2. 50 mm。对于 c小于 25 mm 的继电器,应按 IEC 321 号标准中第 4. 3 条的规定。
5.2.4当尺寸az或b小于5mm，或4和b，均小于5mm时，则相应尺寸的模数应是1.25mm。5.3倍数见表2。
倍数n
财 =2. 54
GB/T14598.6—93
相应值
注： <)c栏倍数 1 ～10.见 IEC 321 第 4. 3 条。②符号说明:\+\推荐并优先,\C)\推荐,““不推荐。引出端尺寸应符合 IEC321第5.6条规定。5.4
6其他继电器
所有尺寸的基本模数均为2.50mm。6. 2 倍数见表 3。
相应值
相应值
GB/T14598.6—93
续表3
注，符号说明，“+\推荐并优先，“\推荐，“二\不推荐，尺寸
6.3安装位置应在与继电器安装面（42×bg）致的标准网格交点上。见图6。c
GB/T14598.6-93
图6安装位置在标准网格上合适配置的示例安装方式(通孔和螺纹孔)应符合ISO标准（当适用时）。6.4标准型引出端(在考患中)：
引出端应符合有关的IEC标准（当适用时）。今后.将考虑下列引出端(可能不完全)：螺纹式引出端：
焊接式引出端：
绕接式引出端：
插片式引出端+
钳夹式引出端。
附加说明：
本标雁由中华人民共和国电子工业部提出。本标准由全国有或无继电器标准化分技术委员会归口。本标准由国营群万无线电器材厂和机械电于工业部电子标准化研究所负责起草。本标准主要起草人武舒之、史信源、张伟中惠万德、钱滑。
