【国家标准(GB)】 电气继电器 第十五部分:电气继电器触点的寿命试验 试验设备的特性规范

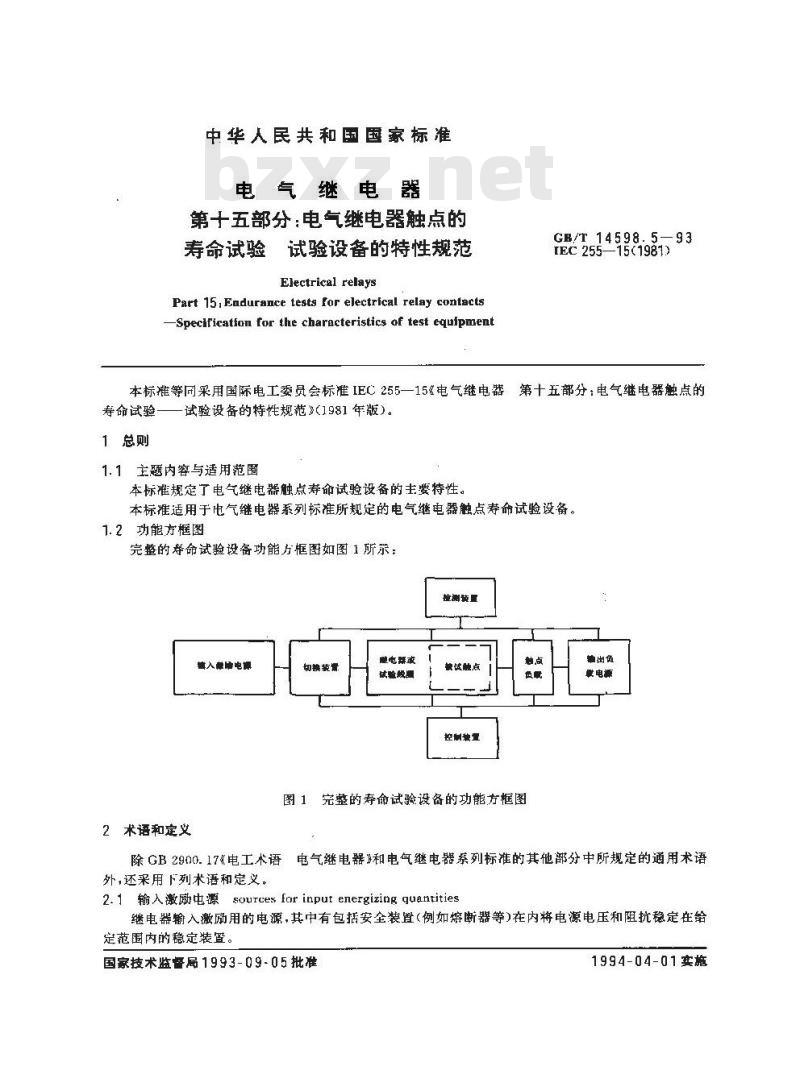

中华人民共和国国家标准
电气继电器
第十五部分：电气继电器触点的寿命试验试验设备的特性规范
Electrical relays
Part 15,Endurance tests For electrical relay contacts-Specificatfon for the characteristics of test equipmentGB/T14598.5—93
IEC255-15(1981)
第十五部分：电气继电器触点的本标推等同采用国际电工委员会标准IEC255—15&电气继电器试验设备的特性规范》(1981年版）。寿命试验—
1总则
1.1主题内容与适用范圈
本标准规定了电气继电器触点寿命试验设备的主要特性。本标准适用于电气继电器系列标准所规定的电气继电器触点寿命试验设备。1.2功能方框图
完整的寿命试验设备功能方框图如图1所示：检测策重
算入单峰电竭
2术语和定义
切裁装情
电电器
试验势围
糖试融点
控制独置
图1完整的寿命试验设备的功能方框图普出位
戴电源
除GB2900.17《电工术语电气继电器》和电气继电器系列标准的其他部分中所规定的通用术语外，还采用下列术语和定义。
2.1输入激励电源 sources for input energizing quantities继电器输入激励用的电源，其中有包括安全装置（例如熔断器等）在内将电源电压和阻抗稳定在给定范围内的稳定装。
国家技术监督局1993-09-05批准1994-04-01施

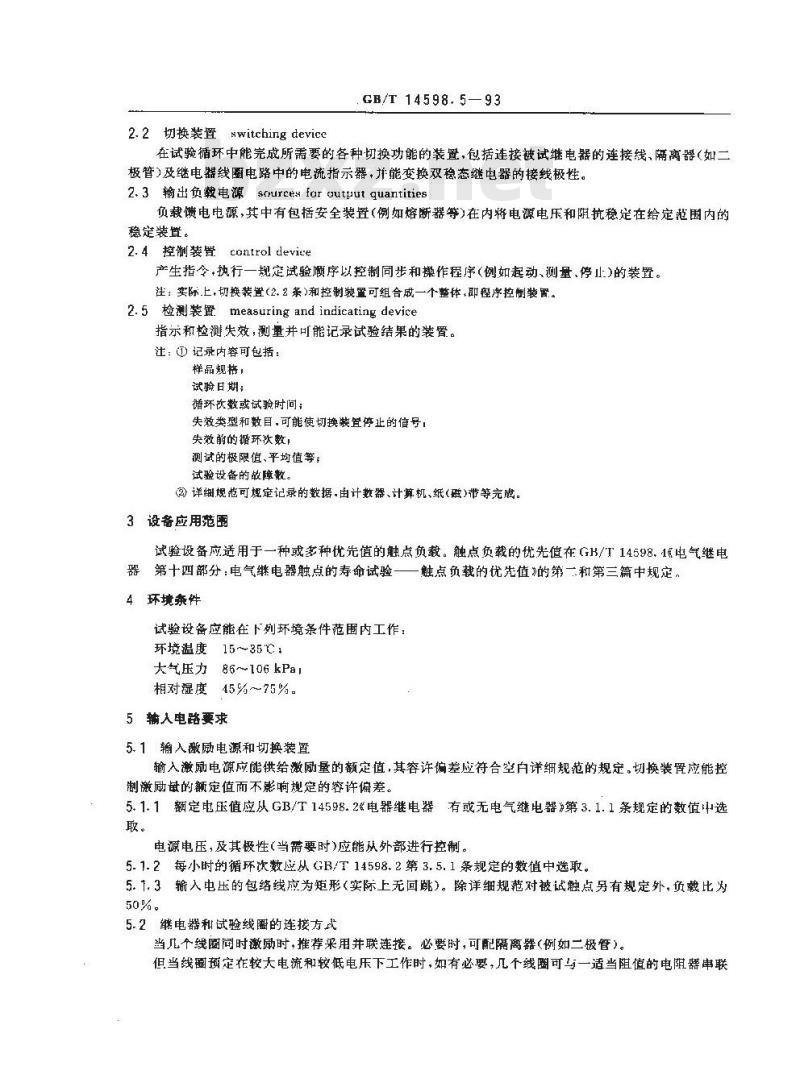

2.2切换装置witching device
GB/T 14598.5—93
在试验循环中能完成所需要的各种切换功能的装置，包括连接被试继电器的连接线，隔离器（如二极管）及继电器线圈电路中的电流指示器，并能变换双稳态继电器的接线极性。2、3输出负载电源soureenfar qutwutquantities负载馈电电源，其中有包括安全装置（例如熔断器等）在内将电源电压和阻抗稳定在给定范围内的稳定装。
2.4控制装置control device
产生指令执行一规定试验顺序以控制同步和操作程序(例如起动、测量、停止)的装置。注：实际.上.切换装置（2.2条）和控制装置可组合成一个整体，即程序控制装留。2.5检测装置measuring and indicatingdevice指示和检测失效，测量并可能记录试验结果的装置。注：（D)记录内容可包括：
样品规格，
试验日期；
循环次数或试验时间；
失效类型和数目，可能使切换装置停止的信号，失效前的循环次数，
测试的极限值、平均值等
试验设备的故障数。
②详细规施可规定记录的数据·由计数器、计算机、纸（磁）带等完。3设备应用范围
试验设备应适用于一种或多种优先值的触点负载。触点负载的优先值在GB/T14598.4%电气继电器第十四部分：电气继电器触点的寿命试验一一触点负载的优先值的第一和第三篇中规定，4环境奈件
试验设备应能在下列环境条件范围内工作：环境温度15~35℃，
大气压力86~106kPal
相对湿度45%～~75%。
5输入电路要求
5.1输入激励电源和切换装置
输入激励电源应能供给激励量的额定值，其容许偏差应符合空白详细规范的规定。切换装置应能控制激励最的额定值而不影响规定的容许偏差。5.1.1额定电压值应从GB/T14598.2《电器继电器有或无电气继电器》第3.1.1条规定的数值中选取。
电源电压，及其极性（当带要时)应能从外部进行控制。5.1.2每小时的循环次数应从GB/T145982第3.5.1条规定的数值中选取。5.1.3输入电压的包络线应为矩形（实际上无回跳）。除详细规范对被试触点另有规定外，负载比为50%。
5.2继电器和试验线圈的连接方式当几个线菌同时激励时，推荐采用并联连接。必要时，可配隔离器（例如二极管）。但当线圖预定在较大电流和较低电压下工作时，如有必要，几个线圈可与一适当阻值的电阻器串联进行激励。
6翰出电路要求
GB/T 14598. 5-93Www.bzxZ.net

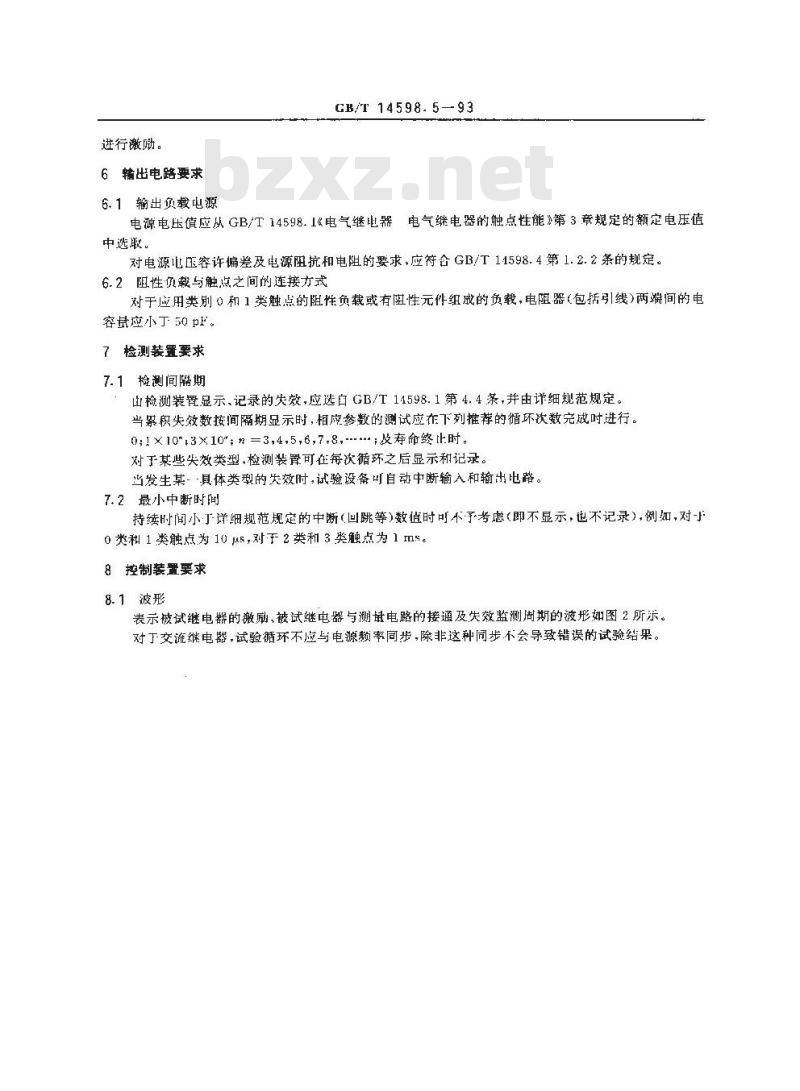

6.1输出负载电源
电源电压值应从GB/T14598.1《电气继电器电气继电器的触点性能第3章规定的额定电压值中选取。
对电源压容许偏差及电源阻抗和电阻的要求，应符合GB/T11598.4第1.2.2条的规定。6.2阻性负载与触点之间的连接方式对于应用类别0和1类触点的阻性负载或有阻性元件组成的负载，电阻器（包括引线）两端间的电容甚应小丁 50 F。
检测装置要求
7.1检测间隔期
由检测装置.显示、记录的失效，应选自GB/T14598.1第4.4条，并由详细规范规定。当累积失效数按间隔期显示时，相应参数的测试应在下列推荐的循环次数完成吋进行。0;1×10\3×10\，#=3,4,5,6,7.8,-.;及寿命终止时。对于某些失效类型，检测装置可在每次循环之后显示和记录。当发生某··具体类型的失效时，试验设备叮自动中断输入和输出电路。7.2最小中断时间
持续时间小丁详细规范规定的中断（回跳等）数值时可不子考虑（即不显示，也不记录），例如，对下0 类利 1类触点为 10 μs,对于 2类和 3类触点为 1m%。8控制装置要求
8.1波形

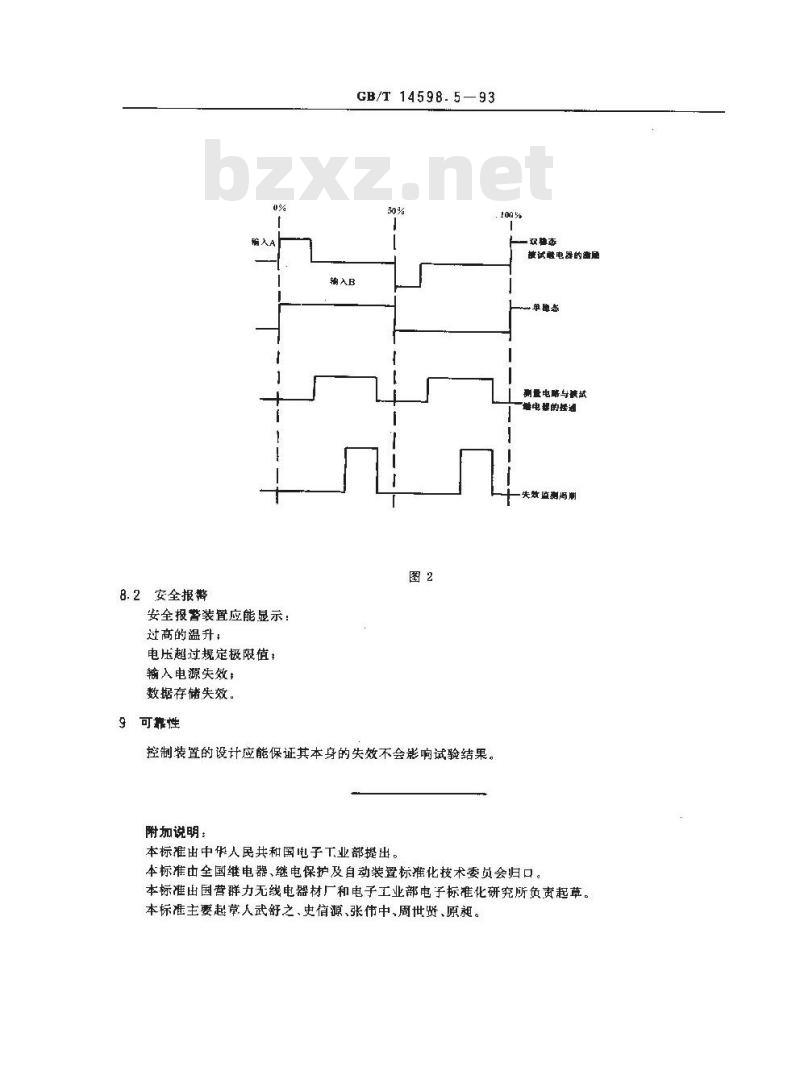

表示被试继电器的激励、被试继电器与测量电路的接通及失效监测周期的波形如图2所示。对丁交流继电器，试验循环不应与电源赖率同步，除非这种同步不会导致错误的试验结果。8.2
安全报警
翁入A
安全报警装置应能显示：
过高的温升：
电压超过规定极限值：
辅入电源失效：
数据存储失效。
9可靠性
GB/T14598.5—93
输入B
控制装置的设计应能保证其本身的失效不会影响试验结果。附加说明：
本标准出中华人民共和国电子工业部提出。0n%
—致态
糖试噬电器的激胞
一单晚新
副量电略与被试
婚电娱的接通
失效监测与期
本标准由全国维电器、继电保护及自动装置标准化技术委员会归口。本标准出国营群力无线电器材厂和电子工业部电子标准化研究所鱼责起草。本标准主要起草人武舒之、史信源、张伟中、周世贤、原昶。
