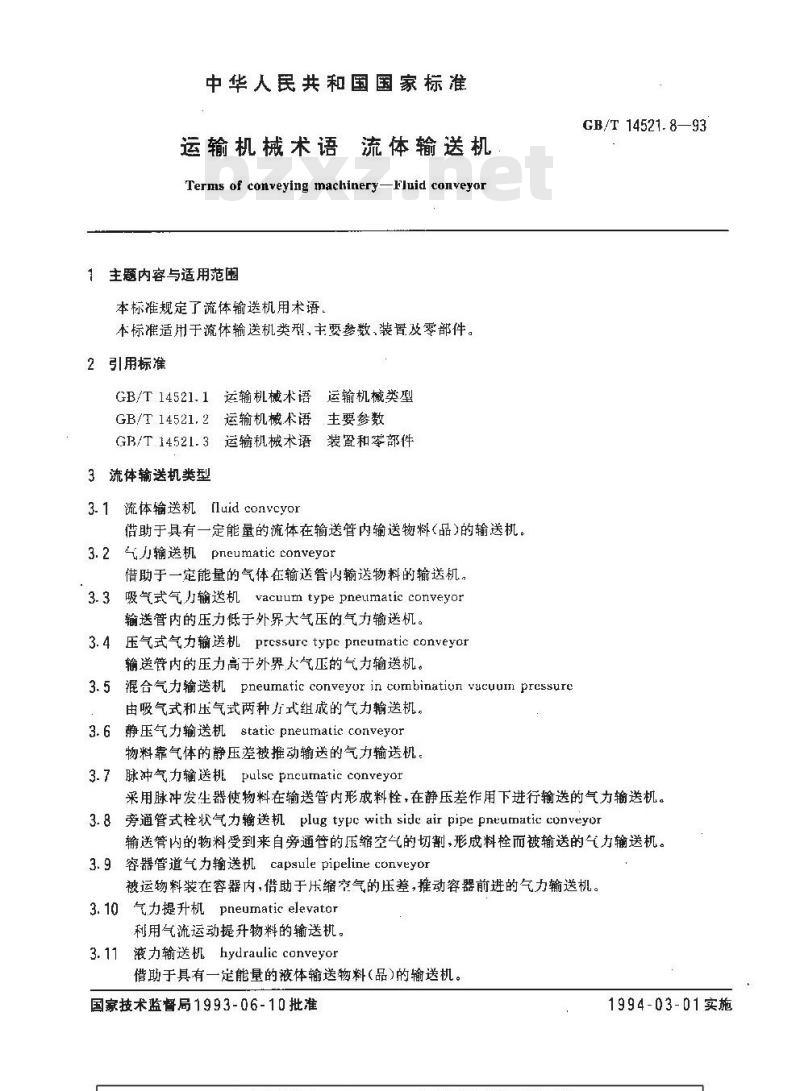

中华人民共和国国家标准
运输机械术语流体输送机
Terms of conveying machinery-Fluid conveyor1主题内容与适用范围
本标准规定了流体输送机用术语，本标准适用于流体输送机类型，主要参数、装置及零部件。2引用标准
GB/T14521.1运输机械术语运输机械类型GB/T 14521.2运输机械术语主要参数GB/T14521.3运输机械术语装置和零部件3流体输送机类型
3.1流体输送机[luid convcyor
借助于具有一定能量的流体在输送管内输送物料(品)的输送机。3.2气力输送机pneumaticconveyor借助于一定能量的气体在输送管内输送物料的输送机。3.3吸气式气J输送机vacuum type pneumatic conveyor输送管内的压力低于外界大气压的气力输送机。3.4压气式气力输送机pressure type pneumatic conveyo输送管内的压力高于外界大气压的气力输送机。3.5 混合气力输送机 pneumatie conveyur in combinatiun vacuun pressure由吸气式和压气式两种方式组成的气力输送机。3.6静压气力输送机staticpneumatie conveyar物料靠气体的静压差被推动输送的气力输送机。3.7
脉冲气力输送机pulscpneutmatic conveyorGB/T 14521.8—93
采用脉冲发生器使物料在输送管内形成料栓，在静压差作用下进行输送的气力输送机。3.8旁通管式栓状气力输送机plug typc with sideairpipepntumatic cunveyor输送管内的物料受到来自旁通管的压缩空气的切割，形成料栓而被输送的气力输送机。3.9容器管道气力输送机capsule pipeline conveyor被运物料装在容器内，借助于压缩牢气的压差，推动容器前进的气力输送机。3.10气力提升机pneumatic elevator利用气流运动提升物料的输送机。液力输送机hydraulicconveyor
借助于具有一定能量的液体输送物料(品)的输送机。国家技术监督局1993-06-10批准1994-03-01实施
GB/T 14521.8—93

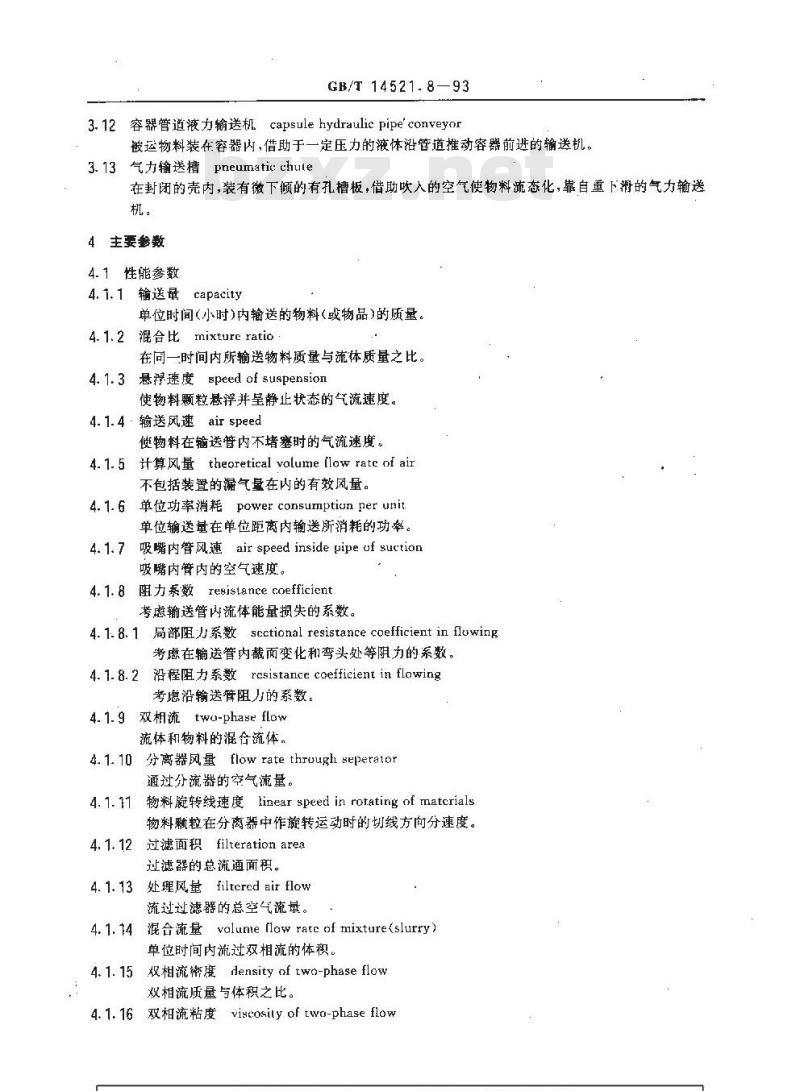

3.12容器管道液力输送机capsulehydraulicpipe'conveyor被运物料装在容器内，借助于一定压力的液体沿管道推动容器前进的输送机。气力输送槽pneumatic:chute
在封闭的壳内，装有微下倾的有孔槽板，借助吹入的空气使物料流态化，靠自重下滑的气力输送机。
4主要参数免费标准下载网bzxz
4.1性能参数
4. 1.1 输送量capacity
单位时间(小时)内输送的物料(或物品)的质量。4.1.2 混合比 mixture ratio
在同一时间内所输送物料质量与流体质量之比。4. 1. 3 悬浮速度 speed af suspension使物料颗粒悬浮并呈静止状态的气流速度。4.1.4·输送风速，air speed
使物料在输送管内不堵塞时的气流速度。4. 1. 5计算风量theoretical volume [law rate of air不包括装置的漏气量在内的有效风量。4.1.6单位功率消耗power consumptiun per unit.单位输送量在单位距离内输送所消耗的功率。吸嘴内管风速airspeedinsidepipeuf suction4. 1.7
吸嘴内管内的空气速度。
4.1.8阻力系数resistance coefficient考虑输送管内流体能量损失的系数。4.1.8.1局部阻力系数 scctional resistance coefficient in fluwing考虑在输送管内截面变化和弯头处等阻力的系数。沿程阻力系数rcsistancecoefficient inflowing4. 1. 8. 2
考虑沿输送管阻力的系数。
4.1.9双相流 two-phase flow
流体和物料的混合流体。
4.1.10分离器风量flowratethruughseperator通过分流器的空气流量。
4.1.11物料旋转线速度linear speed in rotating of matcrials物料颗粒在分离器中作旋转运动时的切线方向分速度。4.1.12过滤面积filteration area过滤器的总流通面积。
处理风量filtcred air flow
流过过滤器的总空气流量。
混合流量volumellowrateofmixture(slurry）4.1.14
单位时间内流过双相流的体积。4.1.15双相流密度densitynftwo-phaseflow双相流质量与体积之比。
4.1.16双相流粘度viscosity of twa-phase flowGB/T 14521.8—93

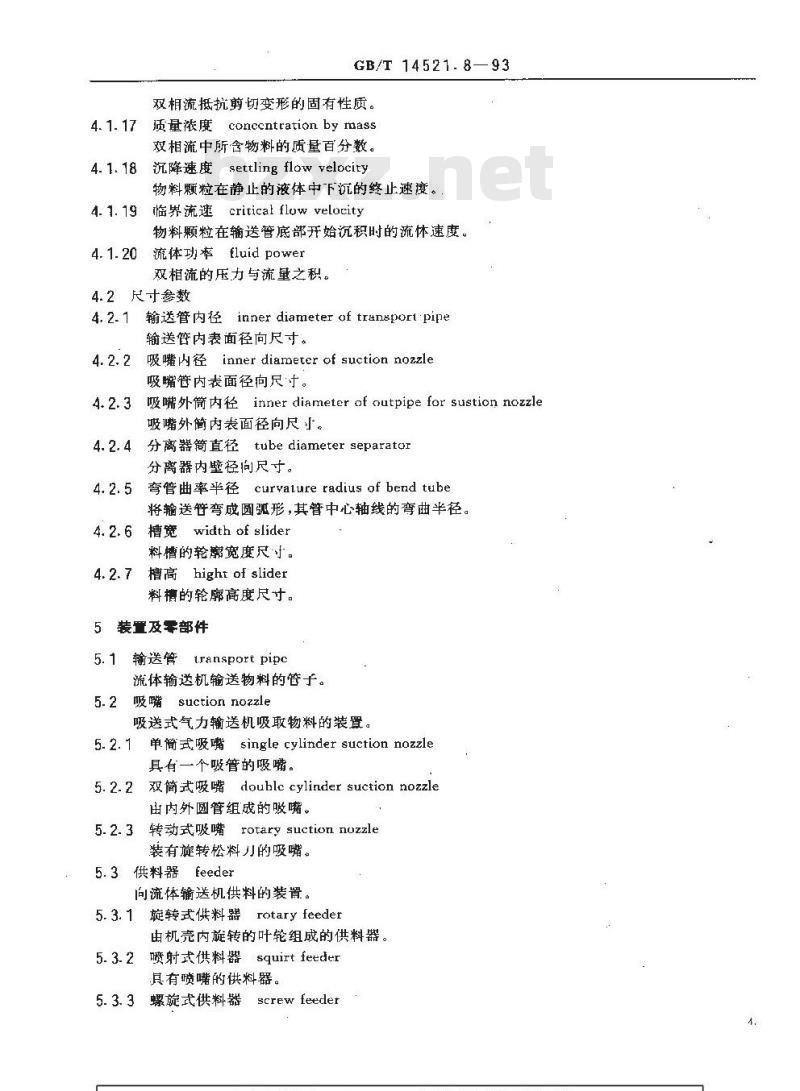

双相流抵抗剪切变形的固有性质。4. 1. 17
质量浓度conccntration by mass双相流中所含物料的质量百分数。4.1.18
沉降速度settling flow velocity物料颗粒在静止的液体中下沉的终止速度。4.1.19 临界流速 critical flow velocity物料颗粒在输送管底部开始沉积时的流休速度。4.1.20流体功率fluid power
双相流的压力与流量之积。
4.2尺寸数
输送管内径 inner diameter of transport pipe输送管内表面径向尺寸。
吸嘴内径 innerdiameterof suction nozzle吸嘴管内表面径向尺·于。
吸嘴外筒内径innerdiameter of outpipeforsustionnozzle4.2.3
啵嘴外筒内表面径向尺。
分离器简直径tubediameterseparator4.2.4
分离器内壁径向尺寸。
弯管曲率半径 curvalure radius of bend tube将输送弯成圆弧形，其管中心轴线的弯曲半径。槽宽width of slider
科槽的轮宽度尺寸。
槽高hight of slider
料樽的轮廓高度尺寸。
5 装置及零部件
输送管
transport pipc
流体输送机输送物料的管子。
吸嘴suction nozzle
吸送式气力输送机吸取物料的装置。单简式吸嘴singlecylindersuctionnozzle5.2.1
具有一个吸管的吸嘴。
双筒式吸嘴douhlecylindersuction nozzle5.2.2
出内外圆管组成的吸嘴。
转动式吸嘴rotarysuctionnozzle5.2.3
装有旋转松料力的吸嘴。
5.3供料器feeder
向流体输送机供料的装置。
5.3.1旋转式供料器rotaryfeeder由机壳内旋转的叶轮组成的供料器。喷射式供料器squirtfeeder
其有喷嘴的供料器。
螺旋式供料器screwfeedler
种螺距变化的螺旋给料机。
GB/T 14521.8—93
5.3.4容积式供料器volume type feeder一种封闭的间歇供料器：
5.4分离器separator
使双相流中物料与流体分离开的装置。5.4.1容积式分离器volume type separator利用容器有效截面突然增大，使气流速度降低，物料靠自重从双相流中沉降的分离器。5.4.2旋风式分离器cycloneseparator利用双相流旋转时的离心力作用使物料与流体分离的装置。5.4.3惯性式分离器inertial separator利用双相流突然改向，物料因惯性力作用而分离的装置。5.5卸料器discharger
将物料从分离器中卸出并阻止外部空气进入分离器的装置。5.5.1旋转式料器rotaryvanedischarger在简形外内具有旋转叶轮的装置。5.5.2阀门式卸料器valve discharger具有双重阀门,交替开闭使物料卸出的装置。5.6 风管air pipe
连接分离器、除尘器,风机和作为通人大气的排气管。集风管 air concentrated pipe5.7
其有喇叭口形逐渐收缩的管道，以减小进风口处因气流突然收缩而引起的局部压力损失。5.8
料槽trough
输送机承载物料的构件。
5.9通风槽 chamber
在料槽下部的通气的通道。
5. 10 多孔板 orifice platc
输送料槽与通风槽之间带有小孔的板件。5.11气刀aircuttingdevice
能够产生脉冲气流将物料划成料栓的装置。5.12旁通管sideairpipe
为了用来切割物料而在输送管旁设置的空气管道。5.13混合容器 mixing tank
使液体和物料混合的装置。
5.14供水管道watersupplypipe
使水进入混合睿器的管道，
5.15回水管道returnwaterpipe
水与物料分离后返回的管道。
5.16回水容器return wuter tank储存返回水的装置。
5.17稠化装置thiekening device使双相流达到规定质量浓度的装置。5.18脱水装置dewatcringdeviceGB/T 14521.8-93

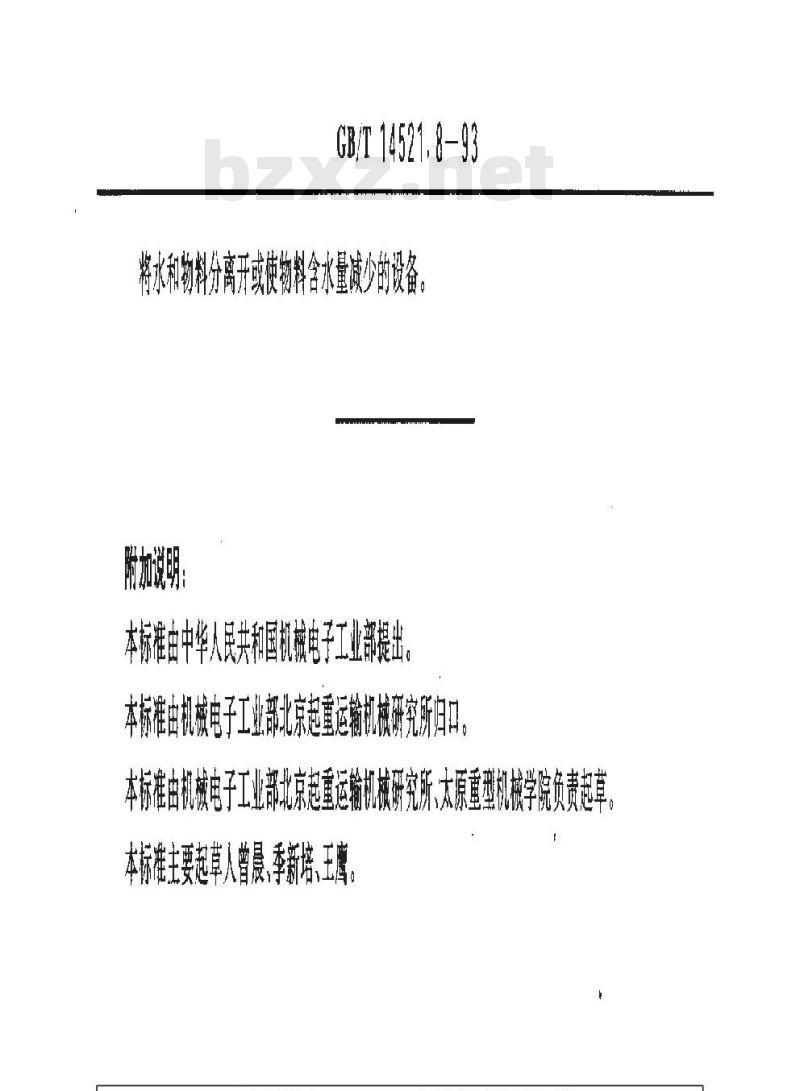

将水和物料分离开或使物料含水量减少的设备本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部北京起重运输机械研究所归口。本桥准由机被电子工部北京柜重物扣技研究所，大原重型机核学院负费起草城学院优市
本标准主要起草人售层、季新培，离。
