【化工行业标准(HG)】 化工工艺设计施工图内容和深度统一规定

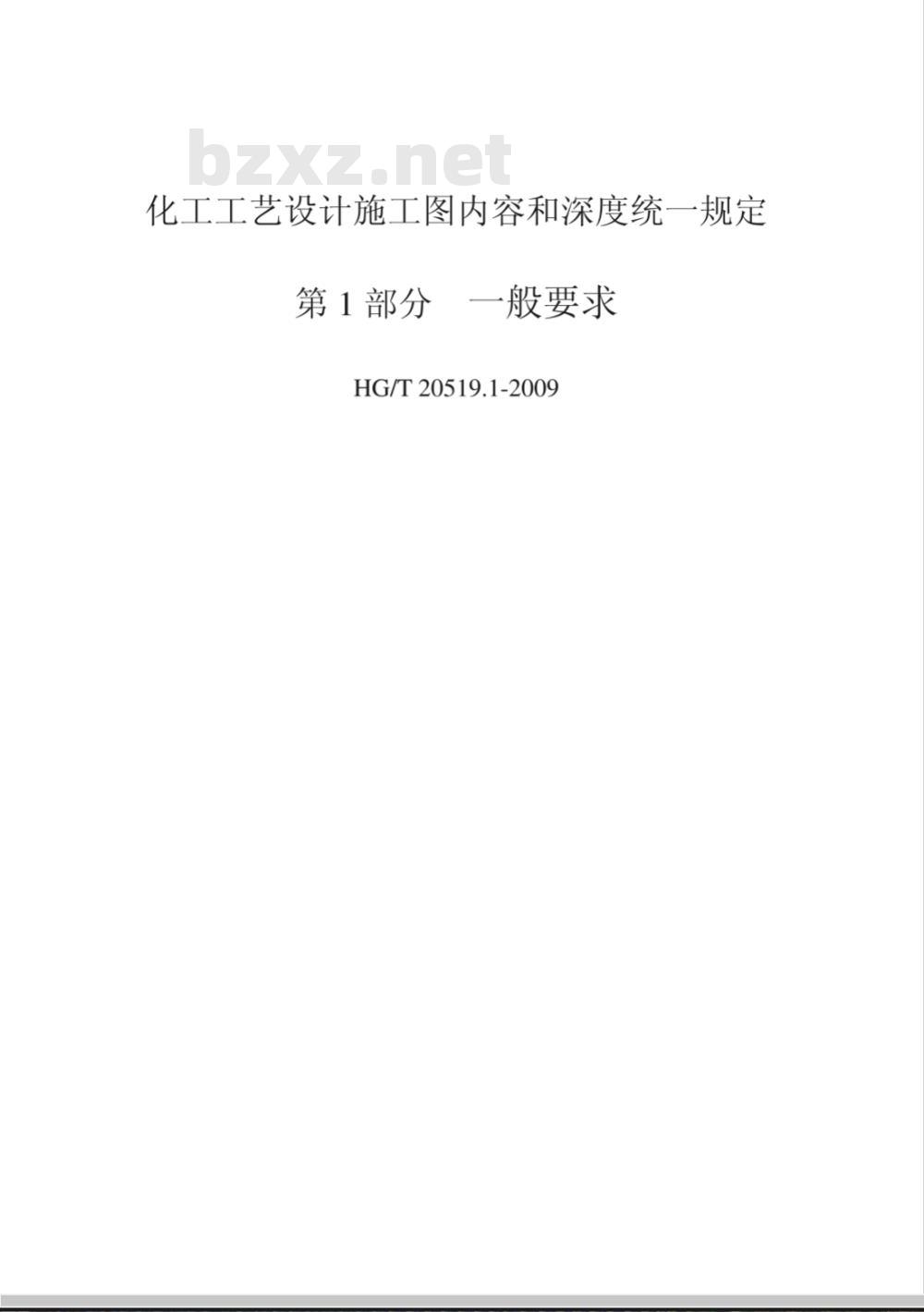

化工工艺设计施工图内容和深度统一规定第1部分　一般要求　
HG/T20519.1-2009

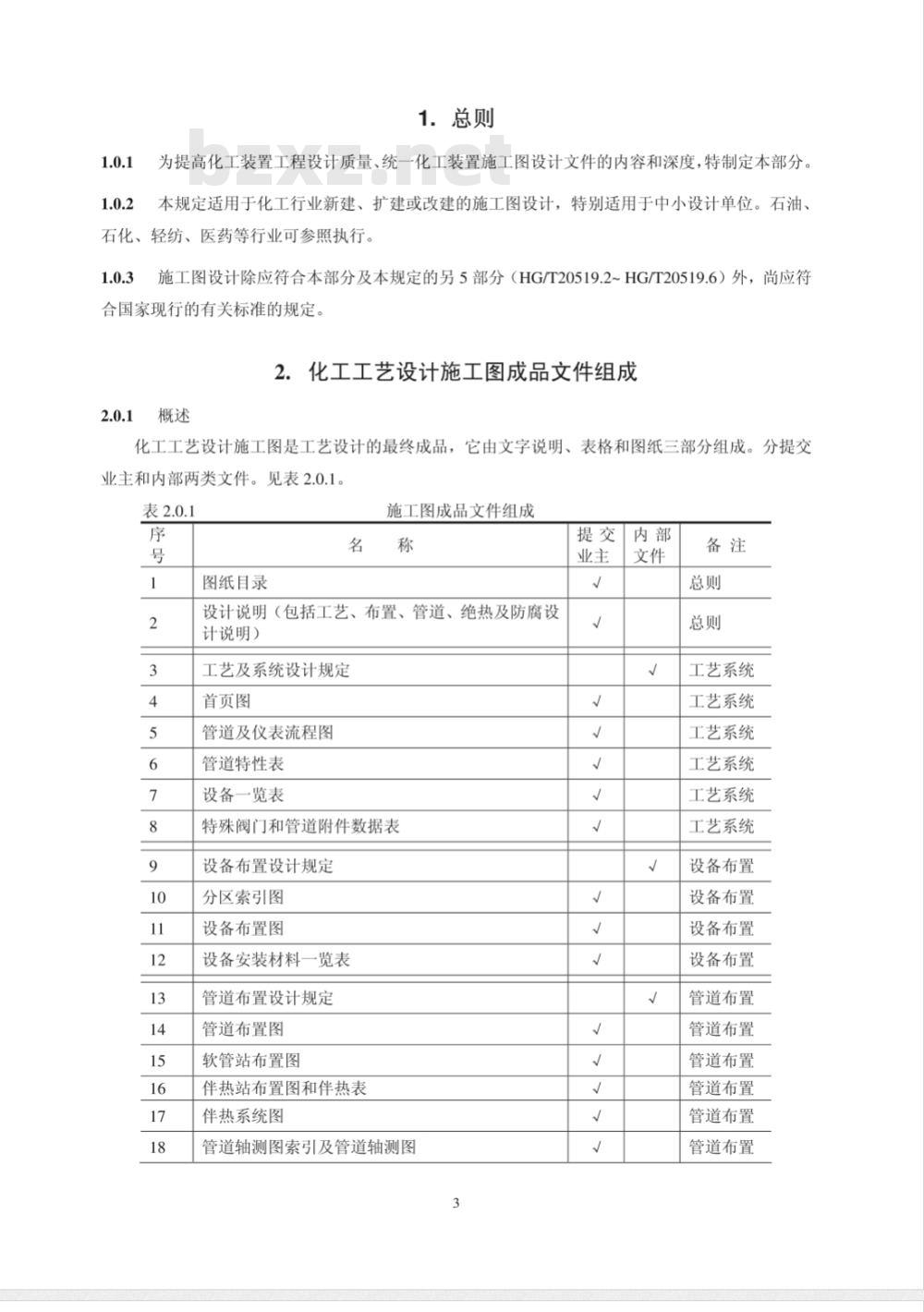

1．总则
为提高化工装置工程设计质量、统一化工装置施工图设计文件的内容和深度，特制定本部分。本规定适用于化工行业新建、扩建或改建的施工图设计，特别适用于中小设计单位。石油、石化、轻纺、医药等行业可参照执行。1.0.3
施工图设计除应符合本部分及本规定的另5部分（HG/T20519.2~HG/T20519.6）外，尚应符合国家现行的有关标准的规定。2.化工工艺设计施工图成品文件组成2.0.1
化工工艺设计施工图是工艺设计的最终成品，它由文字说明、表格和图纸三部分组成。分提交业主和内部两类文件。见表2.0.1。表2.0.1
图纸目录
施工图成品文件组成
设计说明（包括工艺、布置、管道、绝热及防腐设计说明）
工艺及系统设计规定
首页图
管道及仪表流程图
管道特性表
设备一览表
特殊阀门和管道附件数据表
设备布置设计规定
分区索引图
设备布置图
设备安装材料一览表
管道布置设计规定
管道布置图
软管站布置图
伴热站布置图和伴热表
伴热系统图
管道轴测图索引及管道轴测图
工艺系统
工艺系统
工艺系统
工艺系统
工艺系统
工艺系统
设备布置
设备布置
设备布置
设备布置
管道布置
管道布置
管道布置
管道布置
管道布置
管道布置

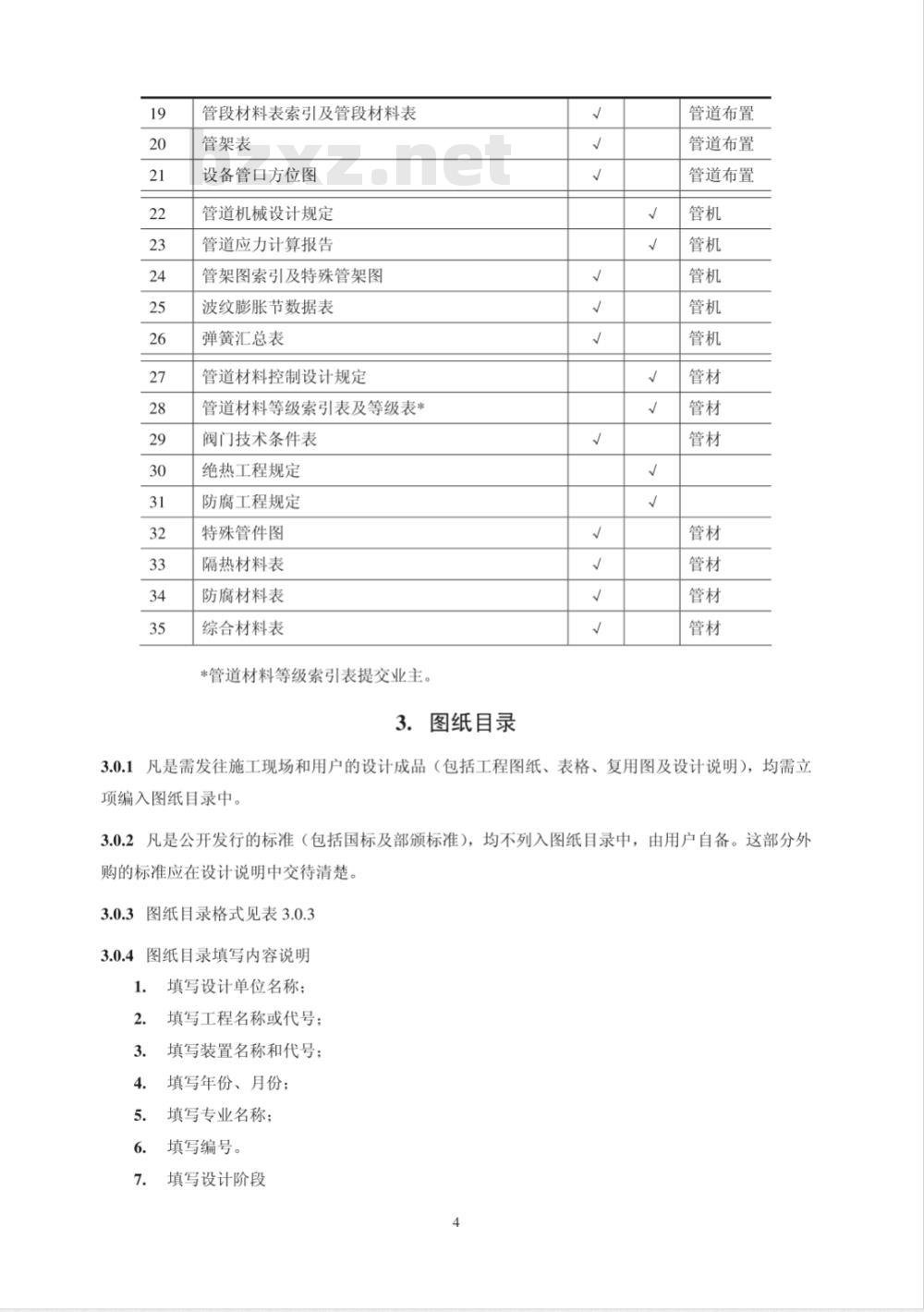

管段材料表索引及管段材料表
管架表
设备管口方位图
管道机械设计规定
管道应力计算报告
管架图索引及特殊管架图
波纹膨胀节数据表
弹簧汇总表
管道材料控制设计规定
管道材料等级索引表及等级表*
阀门技术条件表
绝热工程规定
防腐工程规定
特殊管件图
隔热材料表
防腐材料表
综合材料表
*管道材料等级索引表提交业主。图纸目录
管道布置
管道布置
管道布置
3.0.1凡是需发往施工现场和用户的设计成品（包括工程图纸、表格、复用图及设计说明），均需立项编入图纸目录中。
凡是公开发行的标准（包括国标及部颁标准），均不列入图纸目录中，由用户自备。这部分外3.0.2
购的标准应在设计说明中交待清楚。图纸目录格式见表3.0.3
图纸目录填写内容说明
填写设计单位名称；
填写工程名称或代号；
填写装置名称和代号；
填写年份、月份；
填写专业名称；
填写编号。
填写设计阶段
序号名称

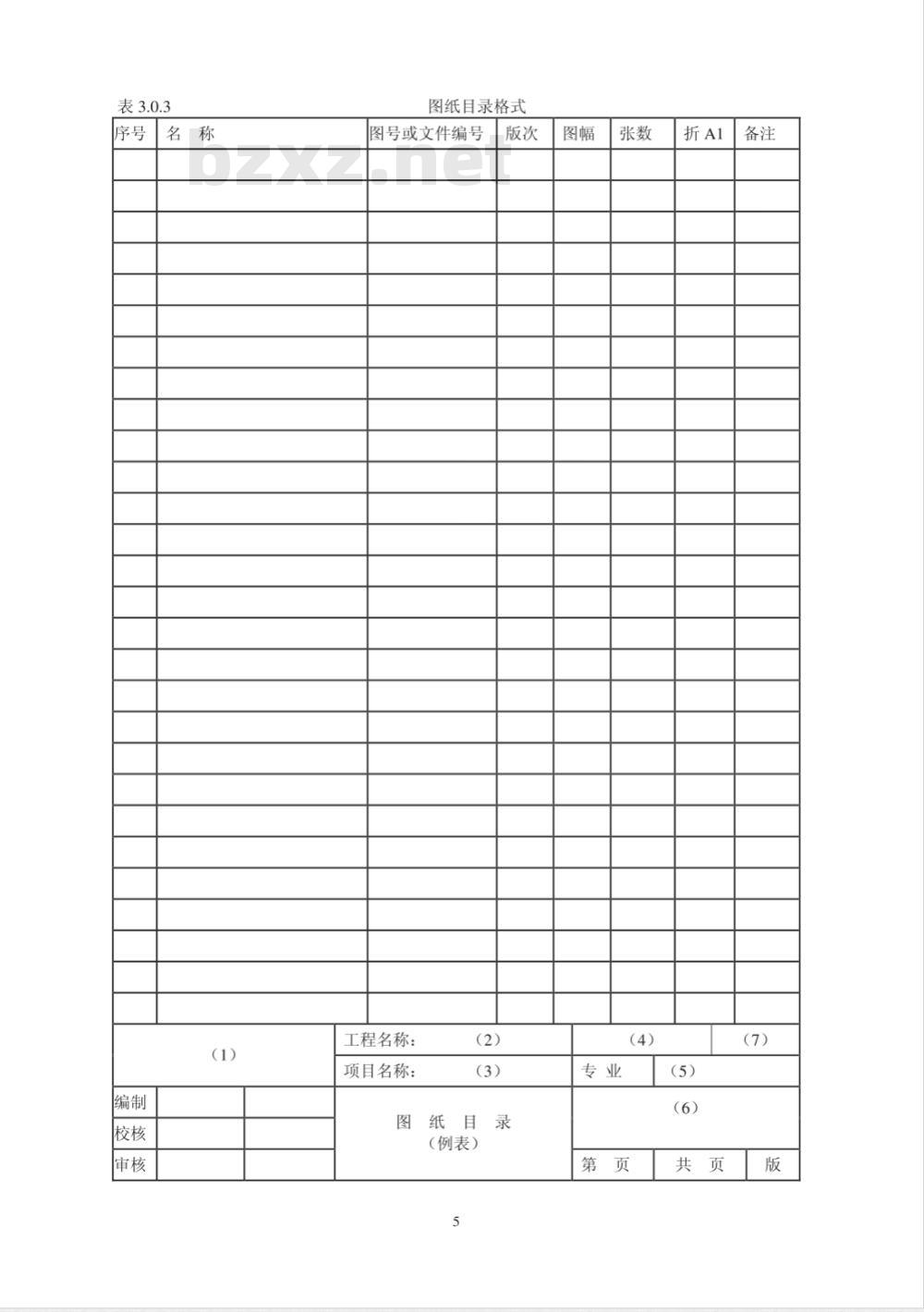

图纸目录格式
图号或文件编号
工程名称：
项目名称：
图纸目录
（例表）
4.0.1概述

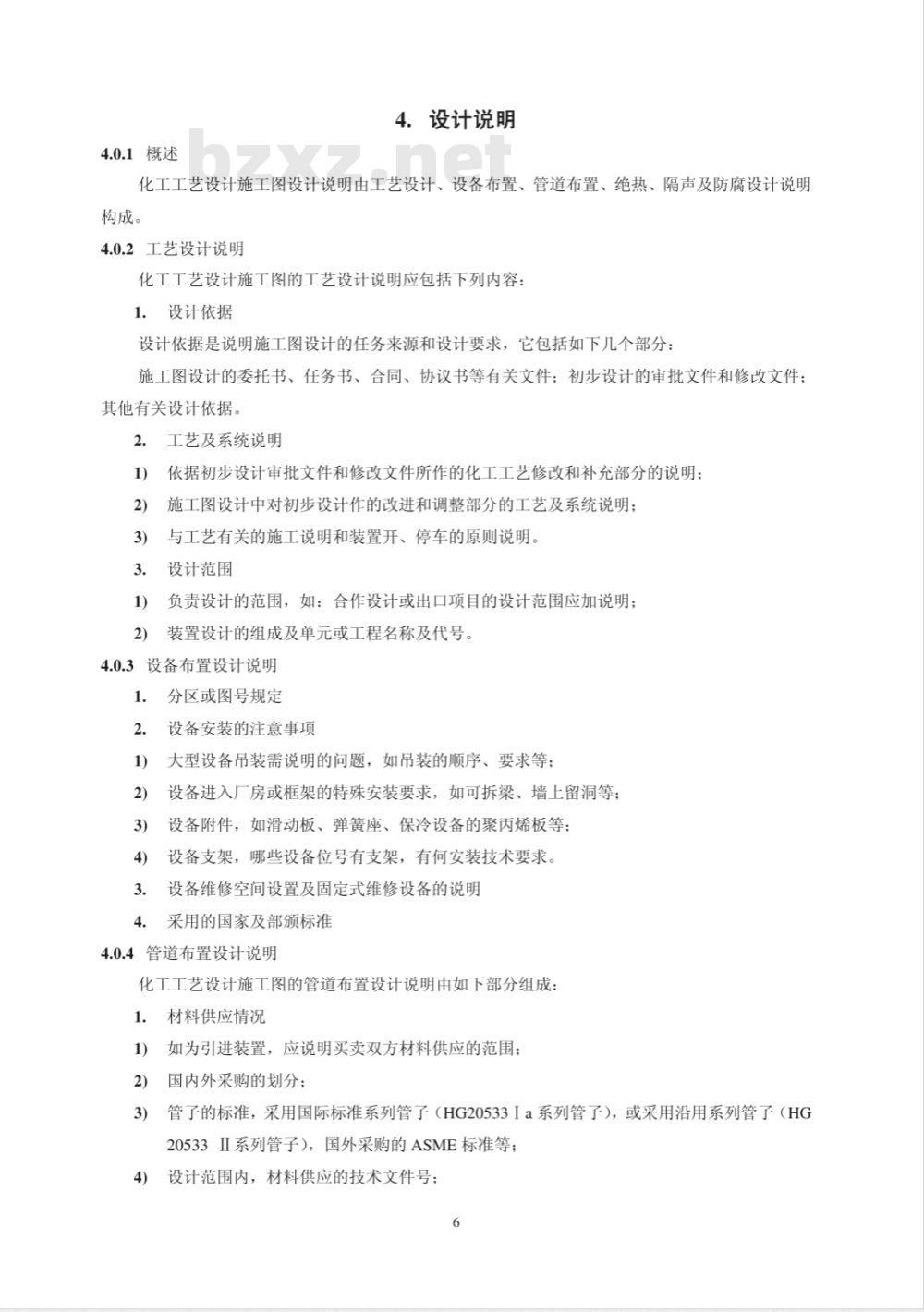

4.设计说明
化工工艺设计施工图设计说明由工艺设计、设备布置、管道布置、绝热、隔声及防腐设计说明构成。
4.0.2工艺设计说明
化工工艺设计施工图的工艺设计说明应包括下列内容：1．设计依据
设计依据是说明施工图设计的任务来源和设计要求，它包括如下几个部分：施工图设计的委托书、任务书、合同、协议书等有关文件；初步设计的审批文件和修改文件：其他有关设计依据。
2．工艺及系统说明
依据初步设计审批文件和修改文件所作的化工工艺修改和补充部分的说明施工图设计中对初步设计作的改进和调整部分的工艺及系统说明与工艺有关的施工说明和装置开、停车的原则说明。设计范围
负责设计的范围，如：合作设计或出口项目的设计范围应加说明装置设计的组成及单元或工程名称及代号。4.0.3设备布置设计说明
分区或图号规定
设备安装的注意事项
大型设备吊装需说明的问题，如吊装的顺序、要求等；设备进入厂房或框架的特殊安装要求，如可拆梁、墙上留洞等；设备附件，如滑动板、弹簧座、保冷设备的聚丙烯板等；设备支架，哪些设备位号有支架，有何安装技术要求。设备维修空间设置及固定式维修设备的说明4.采用的国家及部颁标准
4.0.4管道布置设计说明
化工工艺设计施工图的管道布置设计说明由如下部分组成：1.
材料供应情况
如为引进装置，应说明买卖双方材料供应的范围；2)
国内外采购的划分；
管子的标准，采用国际标准系列管子（HG20533Ia系列管子），或采用沿用系列管子（HG3
20533II系列管子），国外采购的ASME标准等：4）
设计范围内，材料供应的技术文件号；6
材料供应的特殊要求。
管道预制及安装要求
管道施工规范的标准号、管道等级与分类；管道焊接的附加要求，如预热、焊后热处理、消除应力、焊接等级、异钢种焊接要求和规范等；
管道安装的特殊要求，如冷紧、螺纹封焊、螺纹密封带、临时用垫片等有关注意事项；伴热系统的安装；
有关规定及标准号
防止物料管过热的措施及物料管段号特殊件的安装要求，如膨胀节、临时过滤器、防鸟网等；试压要求；
埋地管线要求；
非金属管道安装要求。
采用的管架标准；
工厂预制件；
小管道管架安装注意事项。
静电接地
管道静电接地范围；
静电接地连接方式；
静电接地连接要求。
管道脱脂、吹扫、清洗
管道脱脂、吹扫、清洗范围；
管道脱脂、吹扫、清洗介质的组成及温度压力参数；临时设备及管线的设置要求。
采用的国家及部颁标准
列出标准名称及标准号，说明标准应由施工单位自备。4.0.5绝热、隔声设计说明
选用的绝热材料
主绝热材料名称及相关要求；
外保护层；
包括：名称、材质、厚度
隔声材料。
工程中遇到的绝热等级，如隔热、防烫、保冷等的具体要求1
采用的绝热、隔声结构及标准
施工要求
包括：
见×××规范；
施工时注意防雨要求；
保冷层是否现场发泡；
隔声结构的特殊要求；
阀门绝热要求；
其他。
采用的国家及部颁标准
防腐设计说明
涂漆的范围
本规定系指设备及管道外部涂漆；转动设备的涂漆应在制造厂内完成其他。
采用的涂料名称（底漆和面漆）施工要求
底漆和面漆应配套；
涂漆前的表面清理；
涂漆的层数；
施工规范标准号。
涂漆的颜色
所依据的标准号及其它补充文件。5.
埋地管道的外防腐
管道的内防腐
采用的国家及部颁标准
5.设计规定
工艺系统设计规定
5.1.1设计范围
说明适用的装置名称或工序的名称等。5.1.2设计原则与依据
说明落实项目的各项批文要求
执行标准体系要求等
般工程设计规定
计量单位
使用的软件规定
标准规范
设计基础
5.1.4流程图
设备、仪表等编号规定
流程图内容及升版规定
安全和环保（HSE）要求
环境保护措施
装置安全运行及操作人员的人身安全措施防火、防爆措施
安全系统设计准则
排放要求
其它安全和环保要求
5.1.6设备设计一般规定
设计压力、设计温度
设备设计寿命
腐蚀裕量
4．其他
5.1.7伴热设计
工艺和公用系统管道设计要求
5.2.1设计范围
5.2.2设计原则与依据
5.2.3主要标准规范
5.2.4设计基础
5.2.5工艺设备布置原则
5.2.6设备布置一般要求
5.2.7建筑物、构筑物及通道的布置5.3
5.3.1设计范围
5.3.2主要标准规范
设备布置设计规定
管道布置设计规定
5.3.3设计基础
5.3.4管道布置的原则和一般规定5.3.5工艺和公用工程管道布置技术规定5.3.6管道支吊架技术规定
5.3.7管道静电接地技术规定
管道材料控制设计规定
5.4.1设计范围
5.4.2设计原则与依据
5.4.3主要标准规范
5.4.4材料设计基础
5.4.5材料选用原则
5.4.6管道材料技术要求
般要求
管法兰用螺栓和螺母
端面连接
5.5.1适用范围
标准规范
5.5.3绝热设计
一般要求
防烫伤保温
保冷和防结露
隔声 （如需要）
5.5.4绝热材料
一般要求
保温层材料
保冷层材料
外保护层材料
绝热工程规定
紧固材料
防潮层材料
其他材料
5.5.5绝热层厚度
一般要求
保温层厚度
保冷层厚度
5.5.6绝热结构
5.6.1适用范围免费标准下载网bzxz
5.6.2标准规范
5.6.3设计
1．一般规定
设计原则
表面色和标志色规定
5.6.4材料
5.7.1适用范围
主要标准规范
5.7.3设计原则
5.7.4设计基础
5.7.5设计一般要求
5.7.6应力分析
应力分析范围
适用方法
应力分析提交确定
5.7.7计算结果
防腐工程规定
管道机械设计规定
6.图纸的图线宽度及文字规定
6.1.1所有图线都要清晰光洁、均匀，宽度应符合要求。平行线间距至少要大于1.5mm，以保证复制件上的图线不会分不清或重叠。11
6.1.2图线宽度
图线宽度分三种：粗线0.6~0.9mm；中粗线0.3~0.5mm；细线0.150.25mm。6.1.3图线用法的一般规定
图线用法的一般规定见下表6.1.3：表6.1.3图线用法及宽度
工艺管道及仪表流程图
辅助管道及仪表流程图
公用系统管道及仪表流程图
设备布置图
设备管口方位图
(实线或虚线）
管道布置图
管道轴侧图
设备支架图
管道支架图
特殊管件图
（实线或虚线）
主物料管道
辅助管道总管
公用系统管道总管
设备轮廊
设备支架
及管架
图线宽度
其它物料管道
设备支架
设备基础
设备轮廊
设备支架
设备基础
法兰、阀门、承插
焊螺纹连接的管
件的表示线
虚线部分
虚线部分
0.15~0.25
法兰、阀门及
注：凡界区线、区域分界线、图形接续分界线的图线采用双点划线，宽度均用0.5mm。6.2文字
设备、
机器轮廓线
动设备（机泵等）如只
绘出设备基础，图线宽
度用0.6~0.9mm
6.2.1汉字宜采用长仿宋体或者正楷体（签名除外）。并要以国家正式公布的简化字为标准，不得任意简化、杜撰。
6.2.2字体高度参照表6.2.2选用：表6.2.2字体高度
书写内容
图表中的图名及视图符号
工程名称
图纸中的文字说明及轴线号
图纸中的数字及字母
表格中的文字
表格中的文字（格高小于6mm时）12
推荐字高（mm）
