【国家标准(GB)】 66KV及以下架空电力线路设计规范

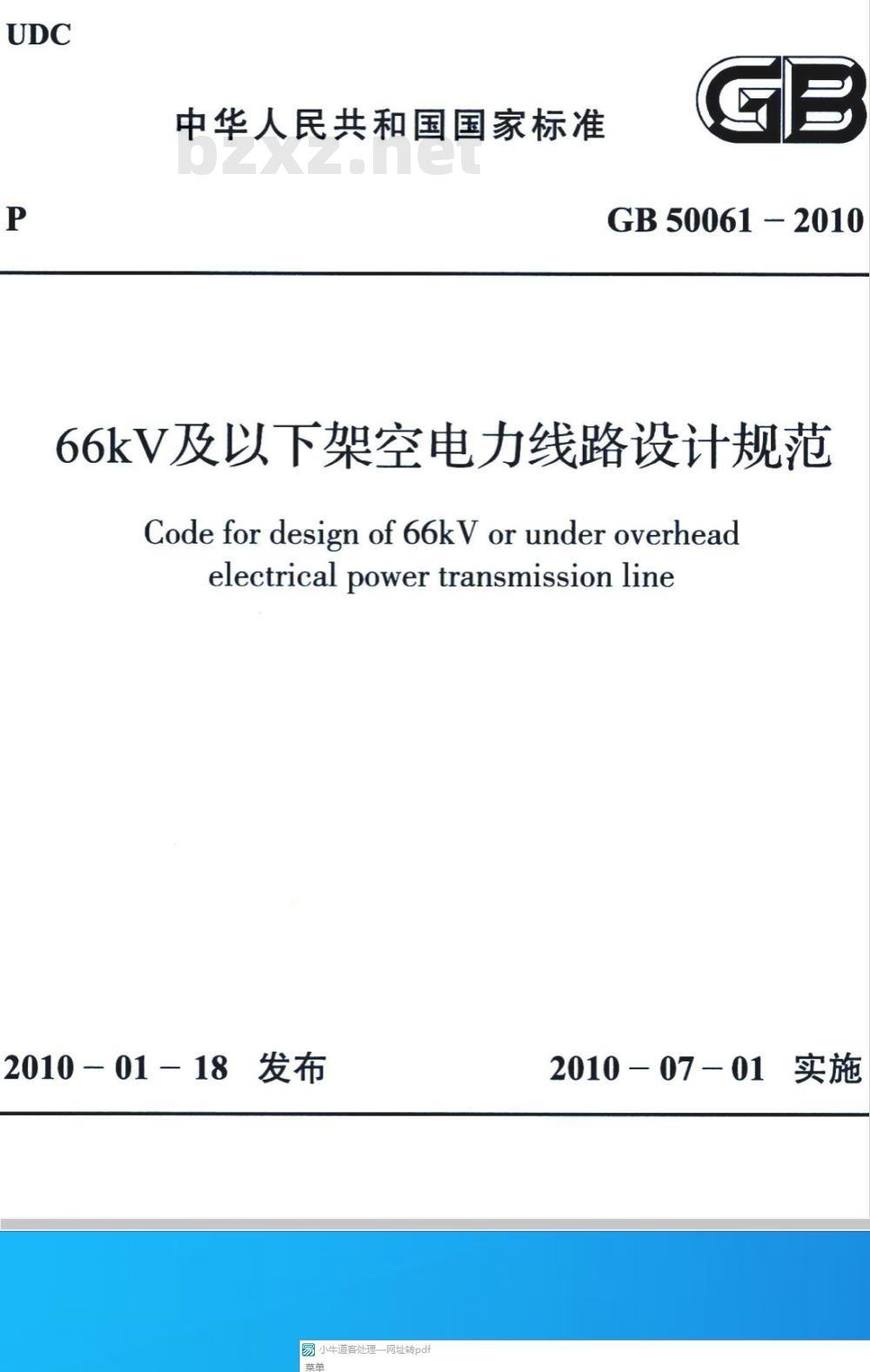

中华人民共和国国家标准
GB50061-2010
66kV及以下架空电力线路设计规范Code for design of 66kV or under overheadelectrical power transmission line2010 - 01－ 18 发布
易小牛道客处理—网址转pdf
2010－07－01实施

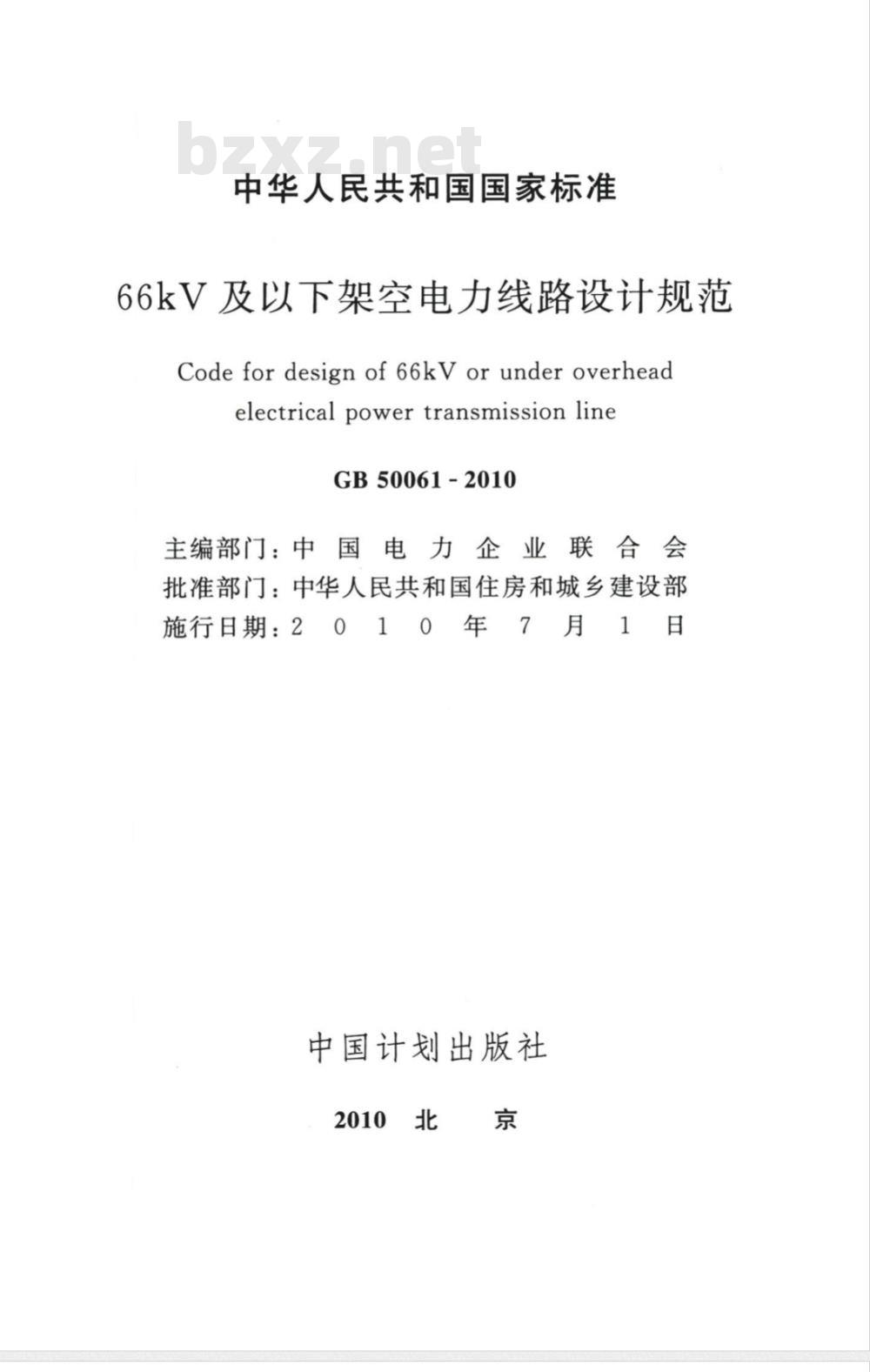

中华人民共和国国家标准
66kV及以下架空电力线路设计规范Code for design of 66kV or under overheadelectrical power transmission lineGB50061-2010
主编部门：中国电力企业联合会批准部门：中华人民共和国住房和城乡建设部施行日期：20
7月1日
中国计划出版社

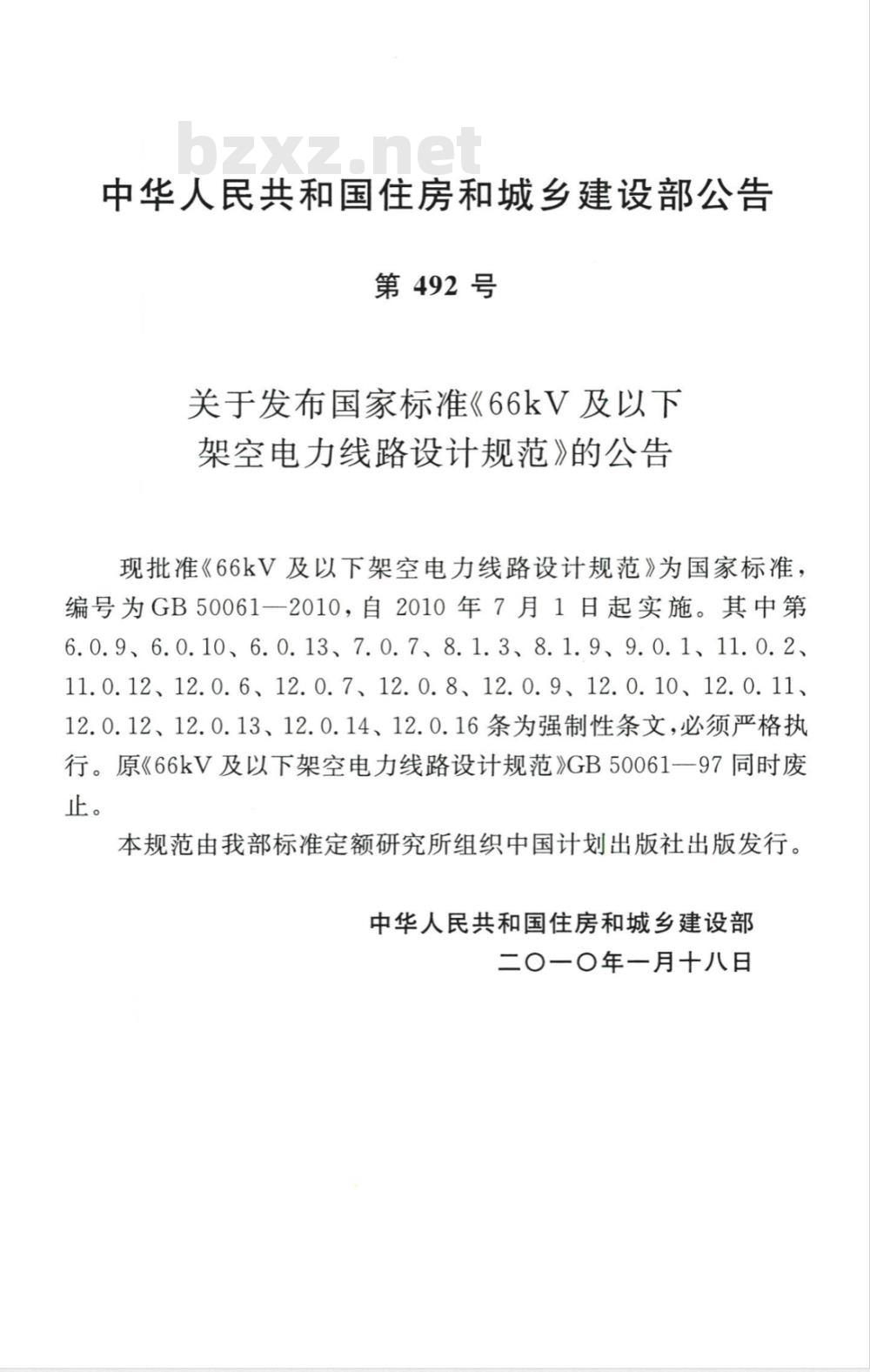

中华人民共和国住房和城乡建设部公告第492号
关于发布国家标准《66kV及以下架空电力线路设计规范》的公告现批准《66kV及以下架空电力线路设计规范》为国家标准，编号为GB50061一2010，自2010年7月1日起实施。其中第6.0.9、6.0.10、6.0.13、7.0.7、8.1.3、8.1.9、9.0.1、11.0.2、11.0.12、12.0.6、12.0.7、12.0.8、12.0.9、12.0.10、12.0.11、12.0.12、12.0.13、12.0.14、12.0.16条为强制性条文，必须严格执行。原《66kV及以下架空电力线路设计规范》GB50061一97同时废止。
本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部二〇一〇年一月十八日

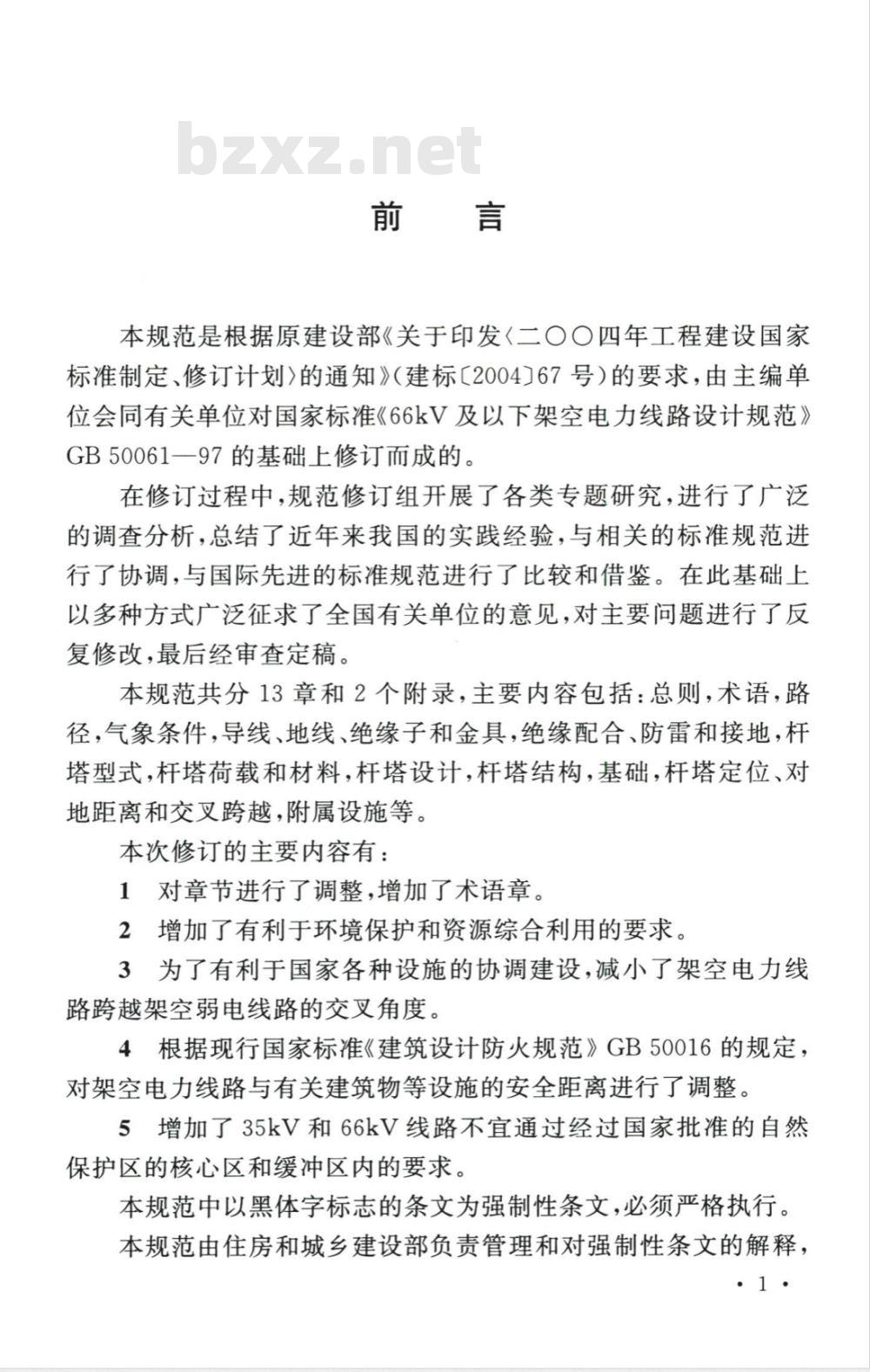

本规范是根据原建设部《关于印发<二○○四年工程建设国家标准制定、修订计划>的通知》（建标【2004]67号）的要求，由主编单位会同有关单位对国家标准《66kV及以下架空电力线路设计规范》GB50061一97的基础上修订而成的。在修订过程中，规范修订组开展了各类专题研究，进行了广泛的调查分析，总结了近年来我国的实践经验，与相关的标准规范进行了协调，与国际先进的标准规范进行了比较和借鉴。在此基础上以多种方式广泛征求了全国有关单位的意见，对主要问题进行了反复修改，最后经审查定稿。
本规范共分13章和2个附录，主要内容包括：总则，术语，路径，气象条件，导线、地线、绝缘子和金具，绝缘配合、防雷和接地，杆塔型式，杆塔荷载和材料，杆塔设计，杆塔结构，基础，杆塔定位、对地距离和交叉跨越，附属设施等。本次修订的主要内容有：
1对章节进行了调整，增加了术语章。2增加了有利于环境保护和资源综合利用的要求。3为了有利于国家各种设施的协调建设，减小了架空电力线路跨越架空弱电线路的交叉角度。4根据现行国家标准《建筑设计防火规范》GB50016的规定，对架空电力线路与有关建筑物等设施的安全距离进行了调整。5增加了35kV和66kV线路不宜通过经过国家批准的自然保护区的核心区和缓冲区内的要求。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，.1

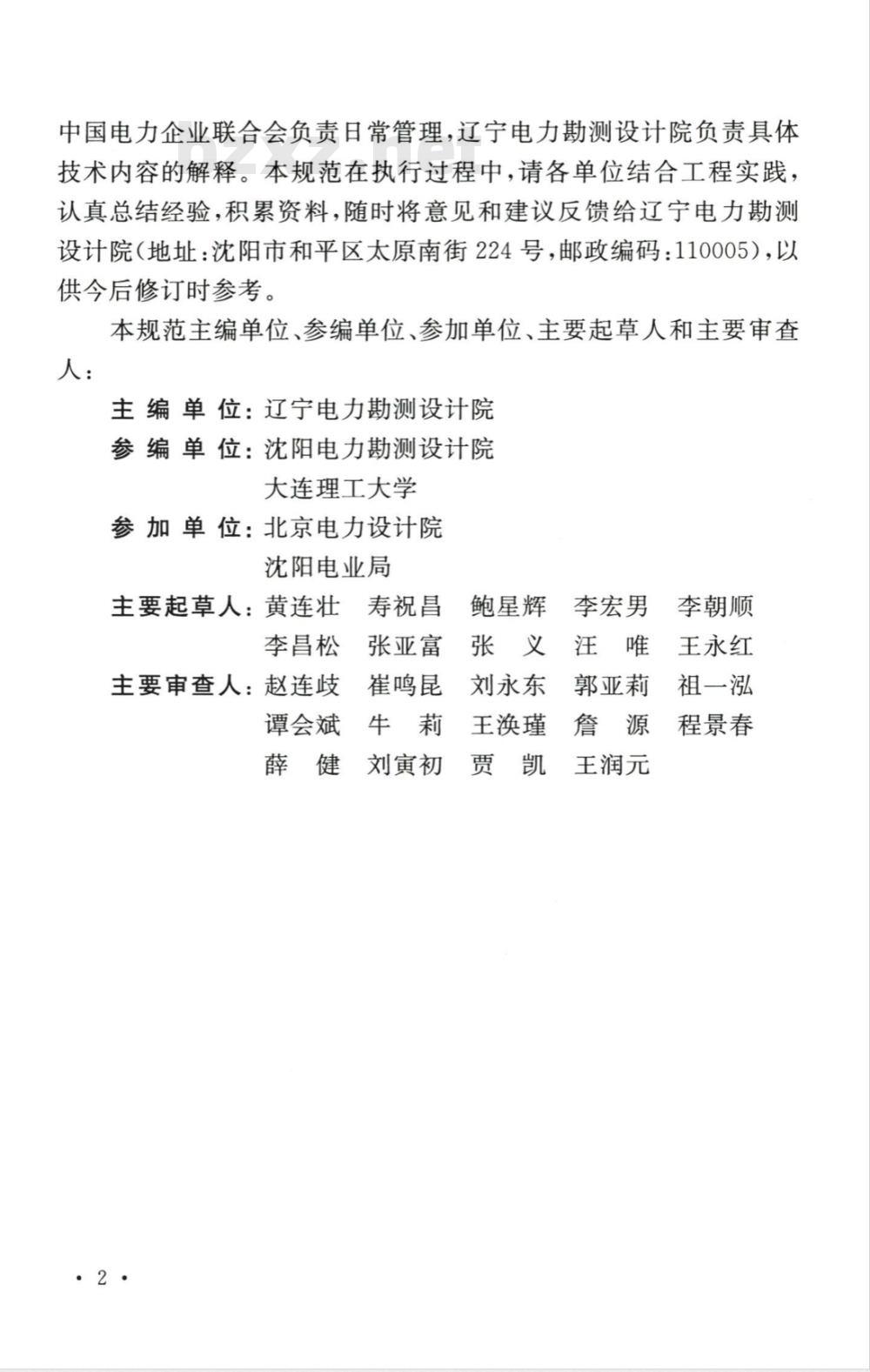

中国电力企业联合会负责日常管理，辽宁电力勘测设计院负责具体技术内容的解释。本规范在执行过程中，请各单位结合工程实践，认真总结经验，积累资料，随时将意见和建议反馈给辽宁电力勘测设计院（地址：沈阳市和平区太原南街224号，邮政编码：110005），以供今后修订时参考。
本规范主编单位、参编单位、参加单位、主要起草人和主要审查人：
主编单位：辽宁电力测设计院
参编单位：沈阳电力勘测设计院大连理工大学
参加单位：北京电力设计院
沈阳电业局
主要起草人：黄连壮寿祝昌
李昌松
主要审查人：赵连歧
张亚富
霍鸣昆
谭会斌
薛健刘寅初
鲍星辉
刘永东
李宏男
李朝顺
汪唯王永红
祖一泓
郭亚莉
王渔瑾
詹源禾
程景春
王润元
气象条件
导线、地线、绝缘子和金具·
一般规定
架线设计
5.3绝缘子和金具
绝缘配合、防雷和接地
杆塔型式
杆塔荷载和材料
杆塔设计
杆塔结构
一般规定
构造要求
杆塔定位、对地距离和交叉跨越附属设施
弱电线路等级
附录A
附录B架空电力线路环境污移等级本规范用词说明
引用标准名录
附·条文说明…
（6）
（11)
（15）
（32）
（38)
（39)
（41)
（42)
（43）
General provisions
Contents
Meteorological conditions
Conductor, overhead ground wires, insulatorsand fittings ·
5.1 General requirement
5. 2 Installing wire design
5.3Insulatorsandfittings
Insulation coordination, lightning protectionand grounding
Towertype
Towerloadsandmaterial
Material
Basic rules for tower structural design10
Towerstructure
Generalrequirement
10.2Structure require
Foundation design
Locating, clearance to ground and crossing distanceofoverheadpowerline
Accessories
Appendix A Classification of telecommunication line2·免费标准下载网bzxz
（10)
（15）
(18）
（21)
（24）
（26)
（26)
（32）
（38)
Appendix B Classification of overhead line environmentalpollution
Explanation of wordinginthis codeList of quoted standards
Addition：Explanation of provisions(39)
（43)
1总则
1.0.1为使66kV及以下架空电力线路的设计做到供电安全可靠、技术先进、经济合理，便于施工和检修维护，有利于环境保护和资源的综合利用，制定本规范。
1.0.2本规范适用于66kV及以下交流架空电力线路（以下简称架空电力线路)的设计。
1.0.3架空电力线路设计应认真贯彻国家的技术经济政策，符合发展规划要求，积极地采用成熟可靠的新技术、新材料、新设备、新工艺。
1.0.4架空电力线路的杆塔结构设计应采用以概率理论为基础的极限状态设计法。
1.0.5本规范规定了66kV及以下架空电力线路设计的基本技术要求，当本规范与国家法律、行政法规的规定相抵触时，应按国家法律、行政法规的规定执行。
1.0.6架空电力线路设计除应符合本规范外，尚应符合国家现行有关标准的规定。
2.0.1电力线路
2术语
power line
应用于电力系统两点之间输电的导线、绝缘材料和各种附件组成的设施。
2.0.2架空电力线路
overhead power line
用绝缘子和杆塔将导线架设于地面上的电力线路。2.0.3输电线路
transmission line
作为输电系统一部分的线路。
2.0.4导线
conductor
通过电流的单股线或不相互绝缘的多股线组成的绞线。2.0.5地线
overheadgroundwire
在某些杆塔上或所有的杆塔上接地的导线，通常悬挂在线路导线的上方，对导线构成一保护角，防止导线受雷击。2.0.6档距
两相邻杆塔导线悬挂点间的水平距离。2.0.7弧垂
一档架空线内，导线与导线悬挂点所连直线间的最大垂直距离。
2.0.8爬电距离
creepage distance
在正常情况下，沿着加有运行电压的绝缘子瓷或玻璃绝缘件表面的两部件间的最短距离或最短距离的总和。2.0.9机械破坏荷载
mechanical failing load
在规定的试验条件下（绝缘子串元件应独立经受施加在金属附件之间的拉伸荷载），绝缘子串元件试验时所能达到的最大荷载。2.0.10杆塔
pole and tower of an overhead line通过绝缘子悬挂导线的装置。
2.0.11基础
foundation
埋设在地下的一种结构，与杆塔底部连接，稳定承受所作用的荷载。
