【汽车行业标准(QC)】 摩托车和轻便摩托车制动手柄强度要求及试验方法

ICS43.140
中华人民共和国汽车行业标准
QC/T232-2009
代替QC/T232—1997
摩托车和轻便摩托车制动手柄
强度要求及试验方法
Strength requirements and test methodsfor brakehandleofmotorcycles and mopeds2009-11-17 发布
2010-04-01实施
中华人民共和国工业和信息化部发布前言
2术语和定义
强度要求
试验方法
QC/T232—2009
........
QC/T232—2009

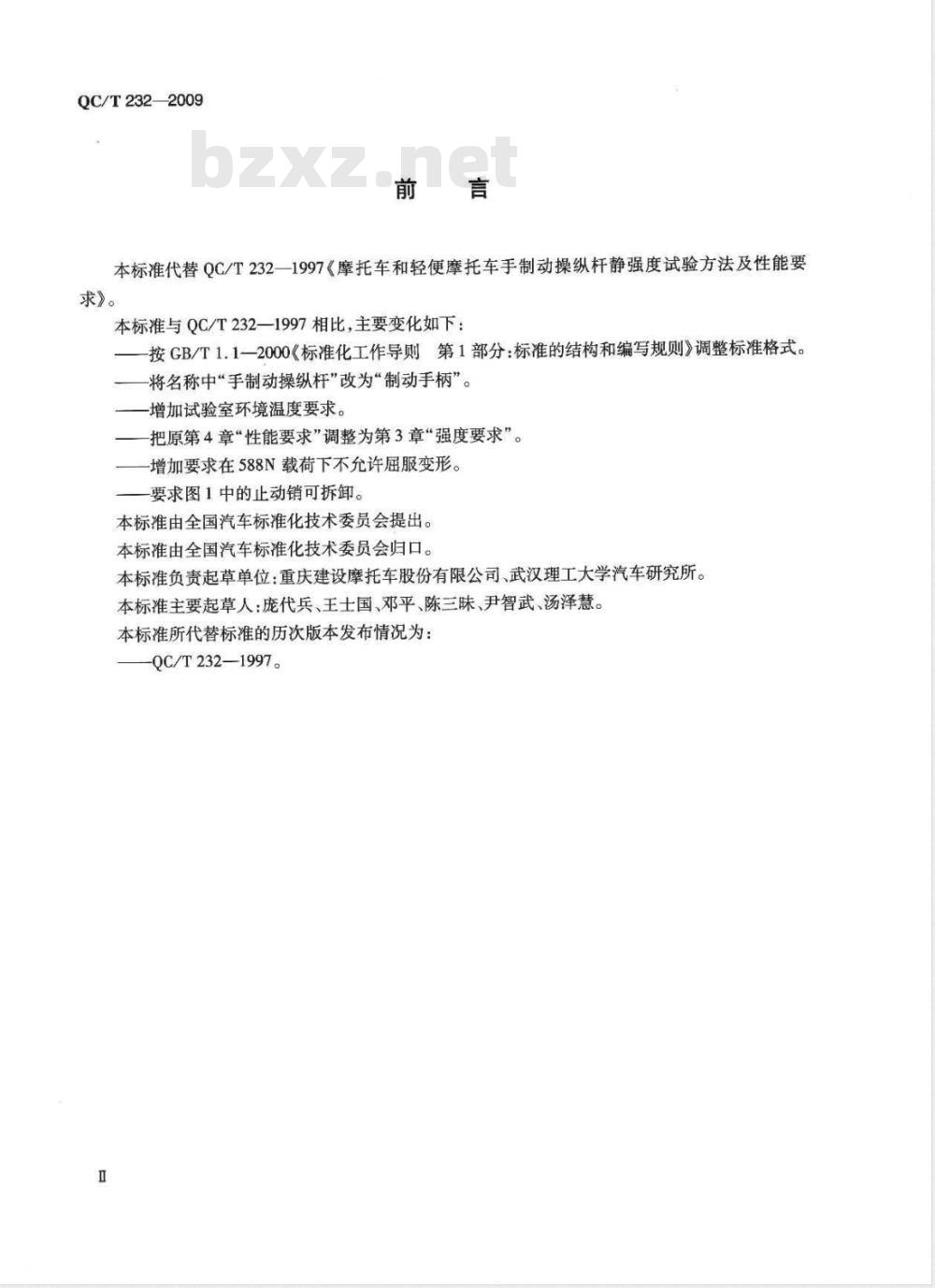

本标准代替QC/T232—1997《摩托车和轻便摩托车手制动操纵杆静强度试验方法及性能要求》。
本标准与QC/T232—1997相比，主要变化如下：按GB/T1.1一2000《标准化工作导则第1部分：标准的结构和编写规则》调整标准格式。将名称中“手制动操纵杆”改为“制动手柄”。一增加试验室环境温度要求。
一把原第4章“性能要求”调整为第3章“强度要求”。一增加要求在588N载荷下不允许屈服变形。要求图1中的止动销可拆卸。
本标准由全国汽车标准化技术委员会提出。本标准由全国汽车标准化技术委员会归口。本标准负责起草单位：重庆建设摩托车股份有限公司、武汉理工大学汽车研究所。本标准主要起草人：庞代兵、王士国、邓平、陈三味、尹智武、汤泽慧。本标准所代替标准的历次版本发布情况为：QC/T232—1997。
1范围
摩托车和轻便摩托车制动手柄
强度要求及试验方法
QC/T232—2009

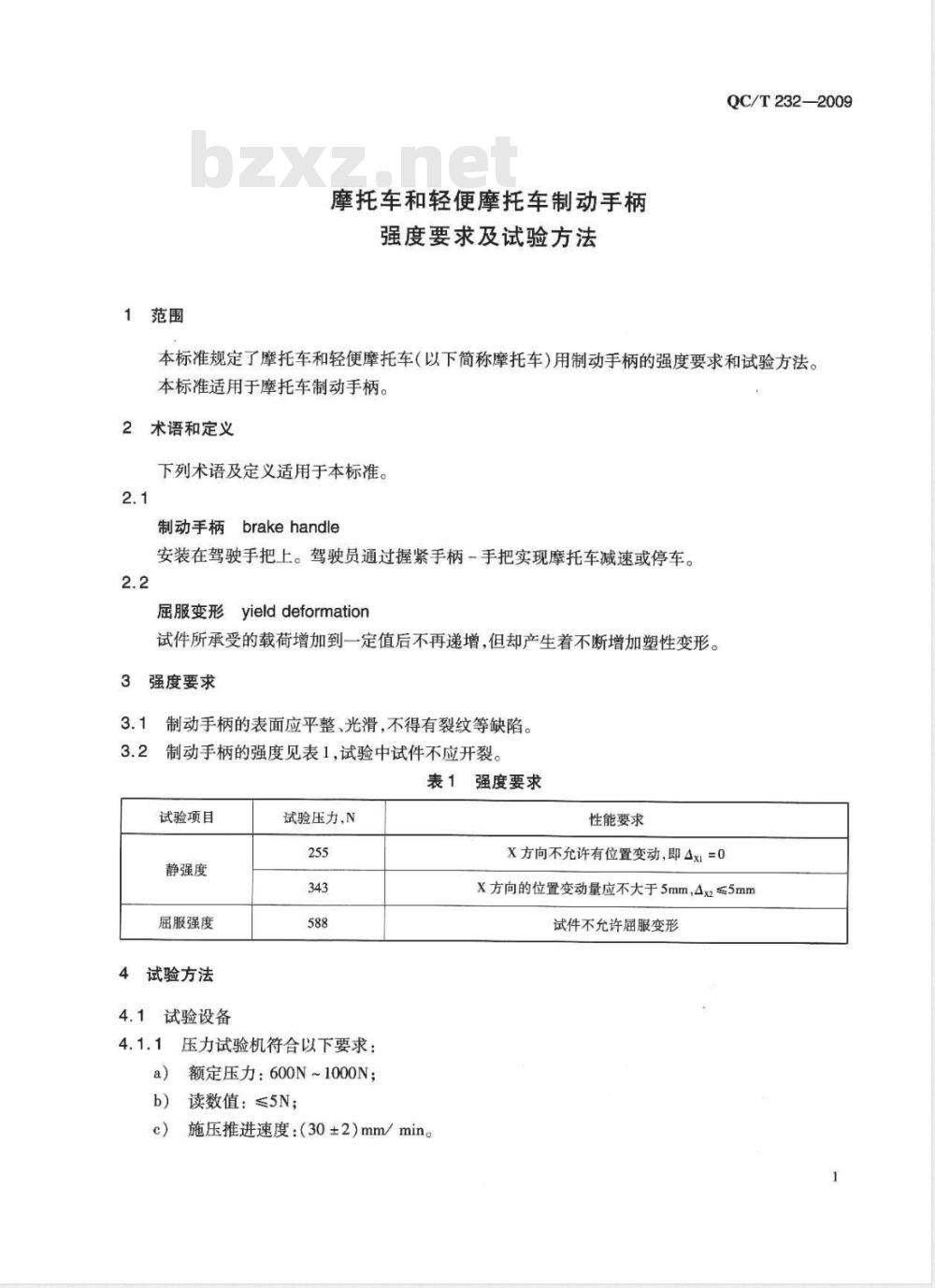

本标准规定了摩托车和轻便摩托车（以下简称摩托车）用制动手柄的强度要求和试验方法。本标准适用于摩托车制动手柄。2术语和定义
下列术语及定义适用于本标准。2.1
制动手柄brakehandle
安装在驾驶手把上。驾驶员通过握紧手柄－手把实现摩托车减速或停车。2.2
屈服变形yielddeformation
试件所承受的载荷增加到一定值后不再递增，但却产生着不断增加塑性变形。强度要求
制动手柄的表面应平整、光滑，不得有裂纹等缺陷。3.2
制动手柄的强度见表1，试验中试件不应开裂。表1强度要求
试验项目
静强度
届服强度
4试验方法
4.1试验设备
试验压力N
压力试验机符合以下要求：
额定压力：600N~1000N；
读数值：≤5N；
施压推进速度：（30±2）mm/min。性能要求
X方向不允许有位置变动，即4xI=0X方向的位置变动量应不大于5mm，Ax2≤5mm试件不允许届服变形
QC/T232—2009
4.1.2试验装置如图1所示。对其要求如下：压头
止动销
着力点A
支承轴免费标准bzxz.net
着力点A
压头F
试验装置示意图
止动销
试件所使用的支承轴和止动销的强度、刚度应能满足试验需要，不低于摩托车产品的支承a)
轴和制动销；
支承轴表面应涂上润滑油；
压头与试件接触部位的半径为10mm；c
止动销应为可拆卸的止动销。
4.2测量工具
测量试件位置变动量的量具，其读数值为0.05mm。4.3试验条件
每次试验试件不少于3件。
4.4试验步骤
QC/T232—2009
4.4.1将试件安装在试验装置上。压头接触点（即图1中的着力点A）距试件球头内侧30mm。过接触点的手柄轮廓面横截线的切线应垂直于压头推进方向（即图中X方向）。测定接触点X坐标，设计为原点。
4.4.2压力试验机在X方向以4.1.1c)所规定的推进速度均匀施加压力至255N，解除压力后测定A点在x方向的位置变动量Axr。
4.4.3重新加大压力至343N时解除压力，测定A点在X方向的位置变动量4x2。4.4.4再加大压力至588N时稳定压力，检查压头是否继续推进。试验过程中目视试件是否开裂，试验结束后探伤检查。4.4.5
