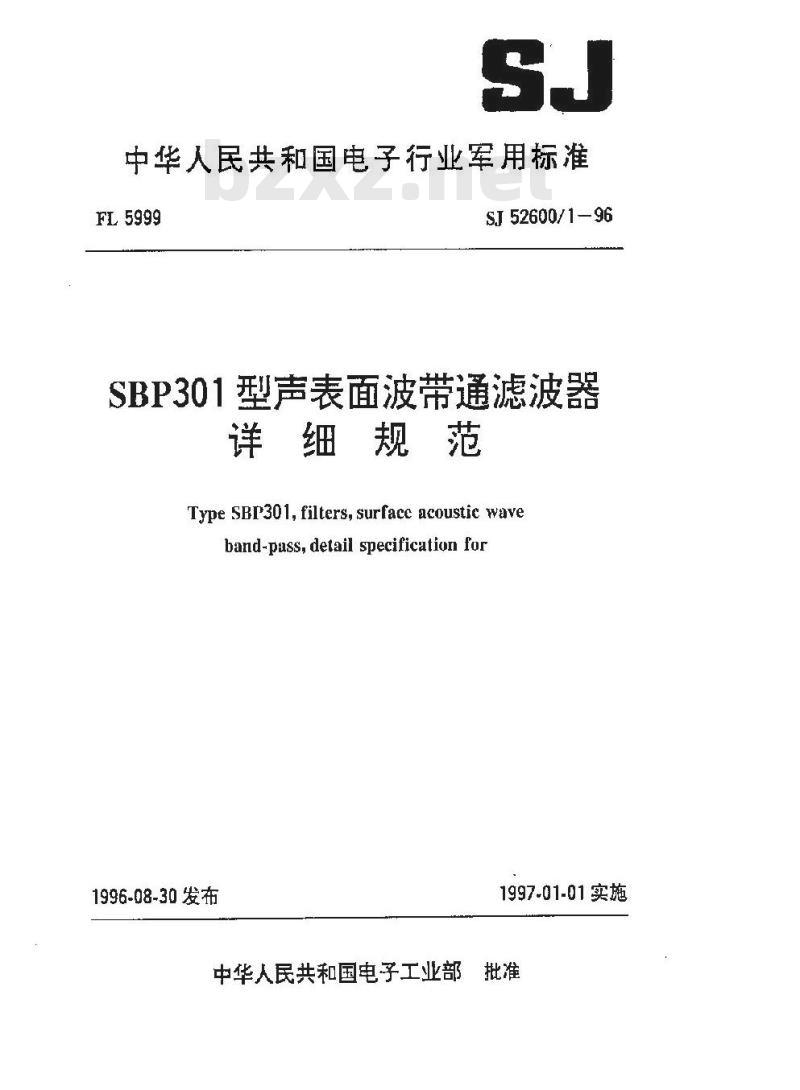

中华人民共和国电子行业军用标准FL5999
SJ 52600/1—96
SBP301型声表面波带通滤波器
详细规范
Type SBP301, filters, surface acoustic waveband-pass, detail specification for1996-08-30发布
1997.01-01实施
中华人民共和国电子工业部批准中华人民共和国电子行业军用标准SBP301型声表面波带通滤波器
详细规范
Type SBP30l, fillers, surface acoustic waveband-pass,detail specification forSJ 52600/196
本规范所规定的SBP301 型声表面波带通滤波器(以下简称滤波器)其全部要求由本规范和GIB2600—96(声表面波器件总规范>作出规定。1范围
1.1主题内容
本规范规定了SBP301型滤波器的详细要求。1.2适用范围
本规范适用于军用通讯电子设备或其它电子设备中使用的SBP301型滤波器。2引用文件
GJB 548---88
GIB 2600--96
3要求
微电子器件试验方法和程序
声表而波器件总规范
d0.8max接t
1-输人,4-输出、2、3、5-接地
中华人民共和国电子工业部1996-08-30发布1997-01-01实施
TKAONKAca

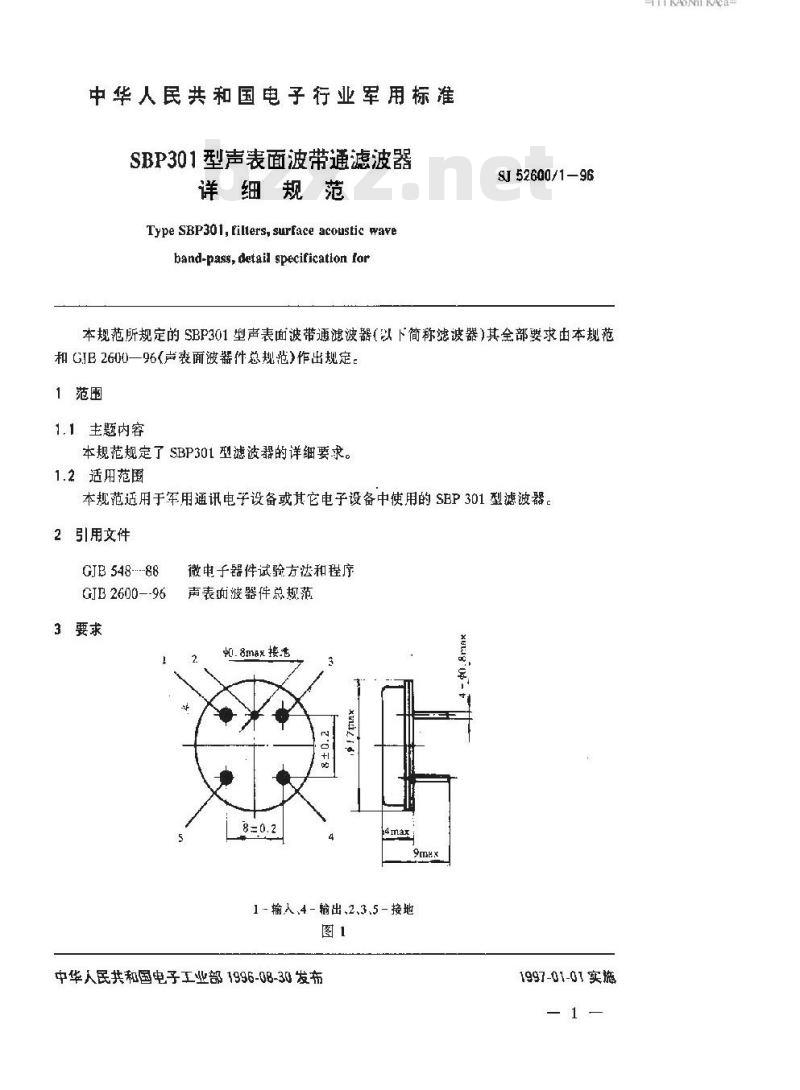

3.1结构及外形尺寸
SJ 52600/1 96
滤波器的结构与外形尺寸及引出端的位置和排列应符合图1规定。3.2产品保证等级;B1级。

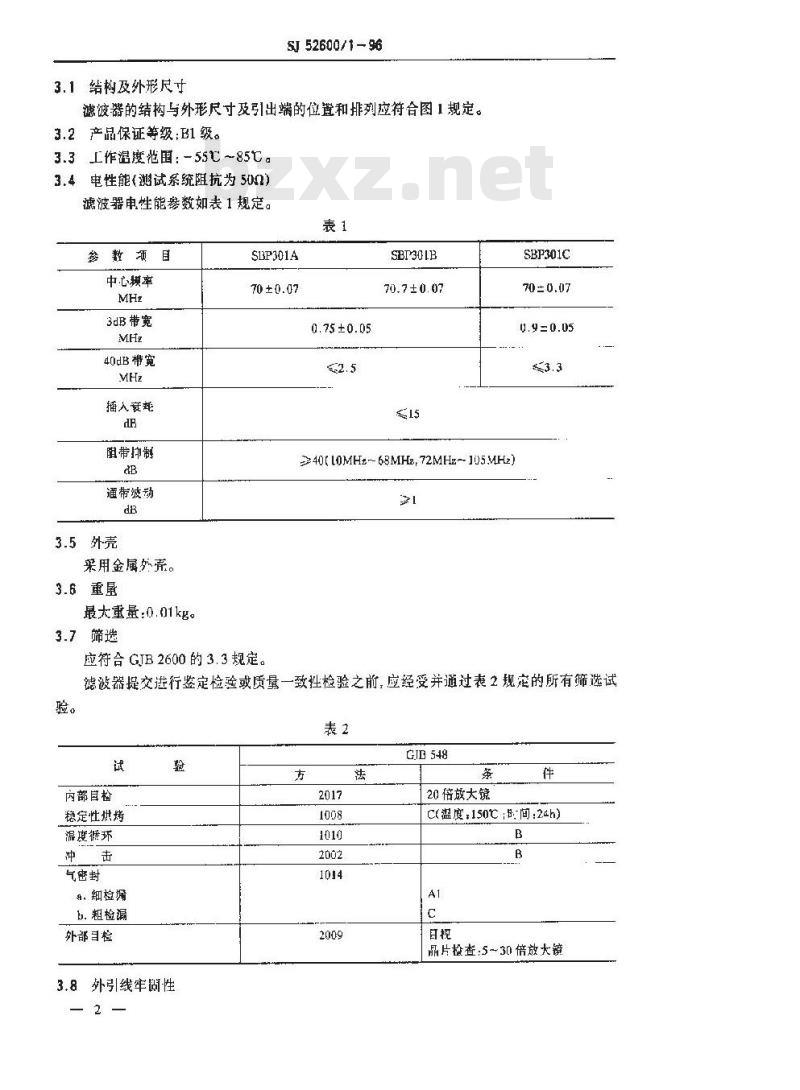

3.3工作温度范围:-55℃~85℃。3.4电性能(测试系统阻抗为5002)滤波器电性能参数如表1规定。
参数项目
中心摸率
3dB带宽
40dB带宽
插人衰
阻带抑制
通带波动
3.5外壳
采用金属外荒。
3.6重鼠
最大重量:0.01kg。
3.7筛选
SBP301A
70 ± 0.07
0.75 ±0.05
SBP30LB
70.7±0.07
40(l0MHz-68MHz,72MHz~J05MHz)应符合 GJB 2600的 3.3规定。
SBP301C
滤波器提交避行鉴定检验或质量一致性检验之前,应经受并通过表2规定的所有筛选试验。
内部粉
稳定性烘烤
温度褥环
气密封
8:细检塌
3.粗检漏
外部目检
3.8外引线牢尚性
GIB 348
20倍放大镜
C(温度,150:间:2.4h)
晶片检查:5~30倍放大镜
应符合 GJB 2600的 3.5.8 规定。3.9气密封
SJ 52600/1- 96
应符合 GJB 2600的 3.6 及下述规定;试验条件:A1。

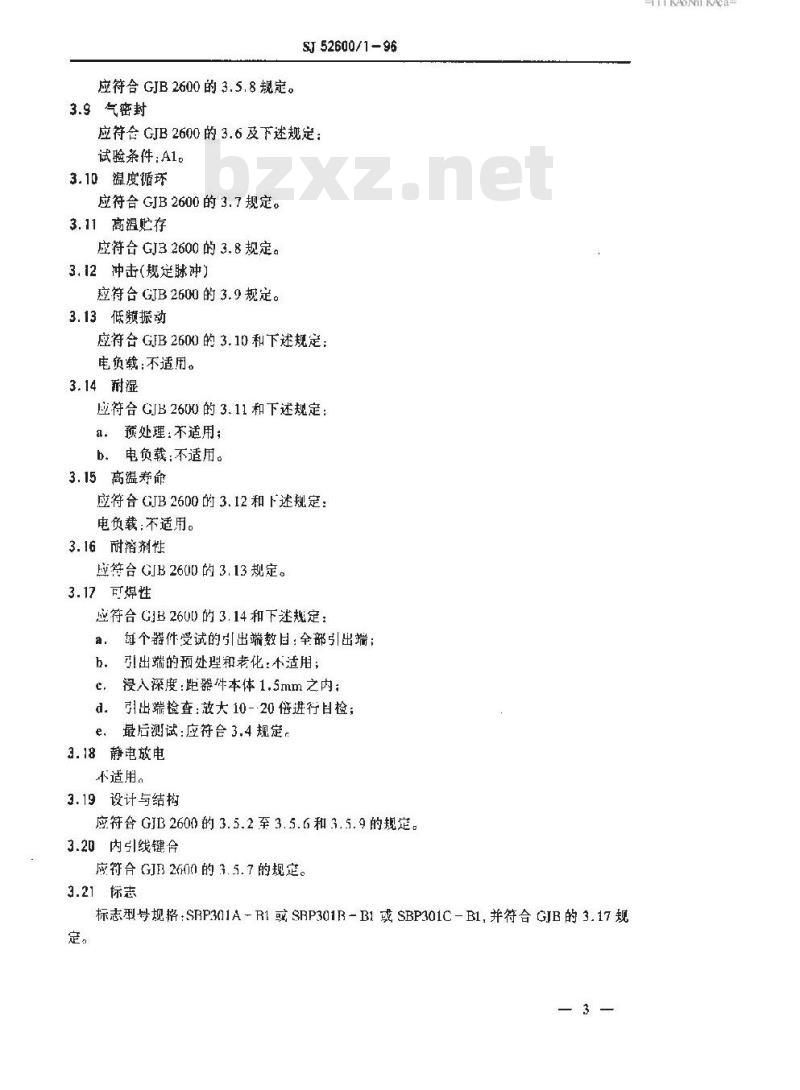

3.10温度循环
应符合 GJB 2600的3.7规定。
3.11高温贴存
应符合 GJB 2600的 3.8规定。
3.12冲击(规定脉冲)
应符合GJB2600的3.9规定。
3.13低频振动
应符合 GJB 2600 的 3. 10 和下述规定电负载:不适用。
3.14耐湿
应符合GJB2600的3.11和下述规定:预处理:不适用;
b.电负载:不适用。
3.15高温寿命
应符合GJB2600的3.12和下述规定:电负载:不适用。
3.16耐溶剂性
应符合GJB2600的3.13规定。
3.17可焊性
应符合GIB260D的3.14和下述规定:每个器件受试的引出端数目:全部引出端a.
引出端的预处理和老化:不适用;h.
浸人深度:距器件本体1.5mm之内;c.
d:引出端检查:放大10-20倍进行日检;最后测试:应符台3.4规定,
3.18静电放电
不适用。免费标准下载网bzxz
3.19设计与结构
应符合GIB2600的3.5.2至3.5.6和3.5.9的规定。3.20内引线键合
应符合 GJB 2600 的 3. 5. 7 的规定。3.21标志
标志型号规格:SRP3门1A-R1或SRP301R-B1或SBP301C-B1,并符合GJB的3.17规定。
TKAONKAca

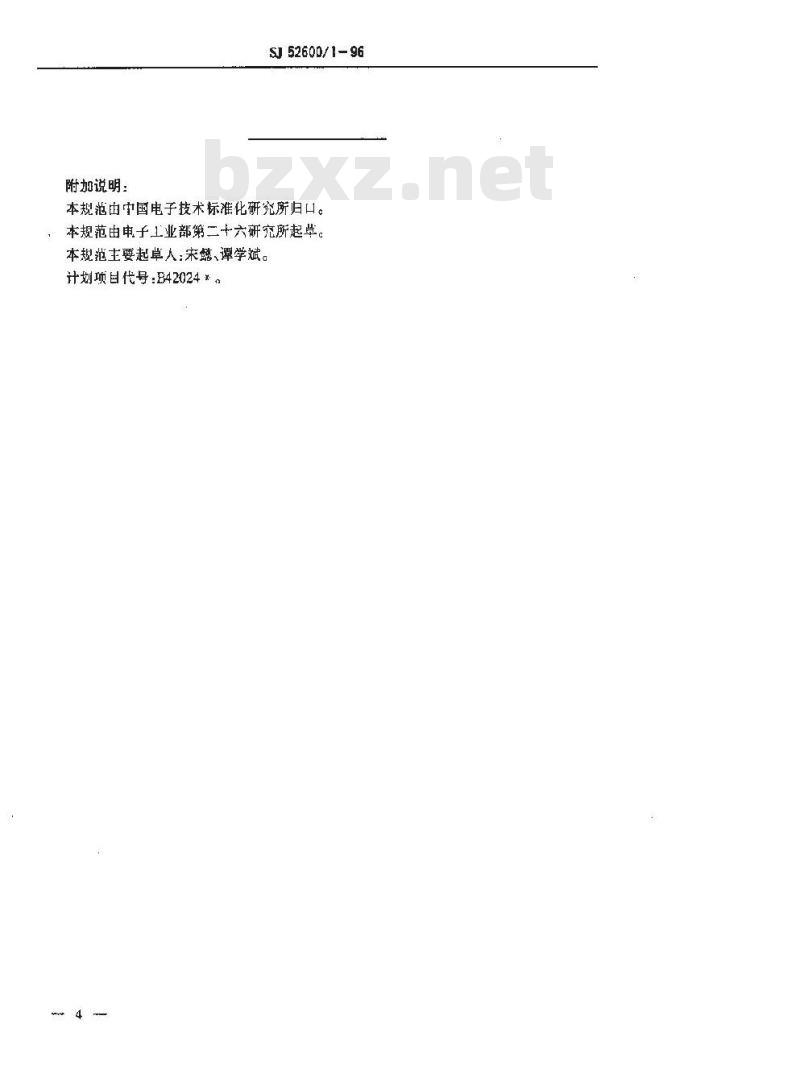

附加说明:
SJ52600/1-96
本规范由中国电子技术标准化研究所归口。本规范由电子工业部第二十六研究所起草。本规范主要起草人:宋懿、谭学斌。计划项目代号:B42024*。
