【行业标准】 BNC系列(不接电缆)插孔接触件锁紧螺母安装气密封2级射频同轴插座连接器详细规范

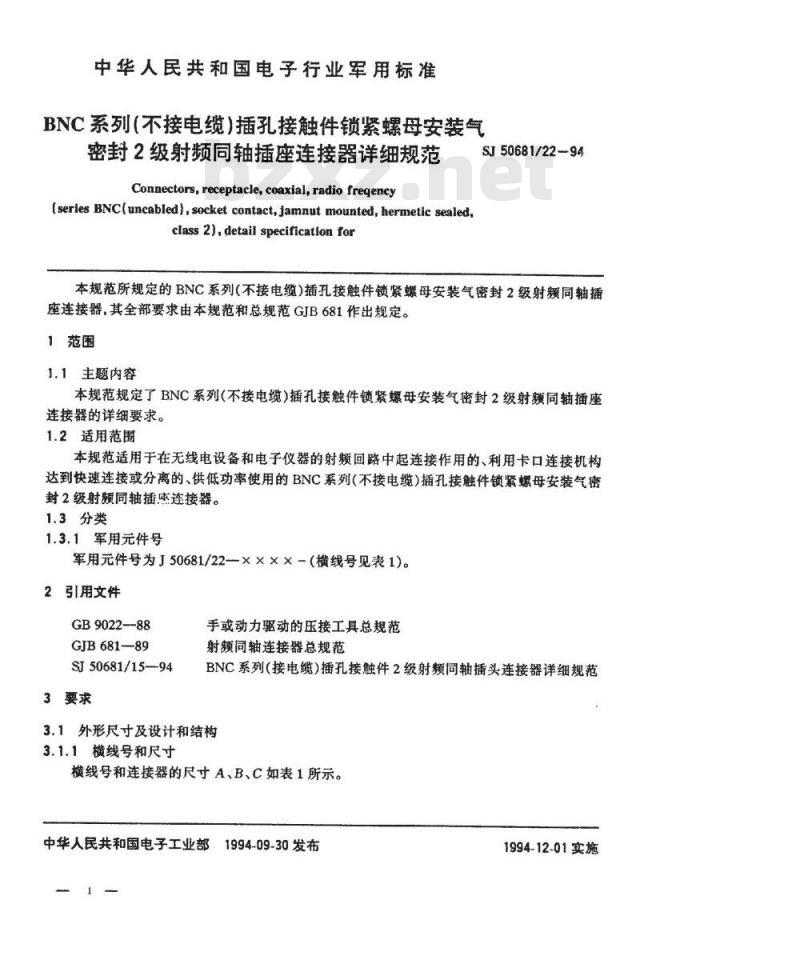

中华人民共和国电子行业军用标准BNC系列(不接电缆）插孔接触件锁紧螺母安装气密封2级射频同轴插座连接器详细规范Connectors,receptacle, coaxial,radio freqency(series BNC(uncabled),socket contact,Jamnut mounted, hermetic sealed,class 2), detail specification forSI50681/22-94
本规范所规定的BNC系列（不接电缆）插孔接触件锁紧螺母安装气密封2级射同轴插座连接器，其全部要求由本规范和总规范GIB681作出规定。1范围
1.1主题内容
本规范规定了BNC系列（不接电缆）插孔接触件锁紧螺母安装气密封2级射频同轴插座连接器的详细要求。
1.2适用范围
本规范适用于在无线电设备和电子仪器的射频回路中起连接作用的、利用卡口连接机构达到快速连接或分离的、供低功率使用的BNC系列（不接电缆）插孔接触件锁紧螺母安装气密封2级射频同轴插座连接器。
1.3分类
1.3.1军用元件号bzxZ.net
军用元件号为J50681/22一××××-（横线号见表1)。2引用文件
GB9022—88
GJB681--89
SJ50681/15—94
3要求
手或动力驱动的压接工具总规范射频同轴连接器总规范
BNC系列(接电缆)插孔接触件2级射频同轴插头连接器详细规范3.1外形尺寸及设计和结构
3.1.1横线号和尺寸
横线号和连接器的尺寸A、B、C如表1所示。中华人民共和国电子工业部1994-09-30发布1994-12-01实施
横线号
3.1.2设计和结构
SJ50681/22—94

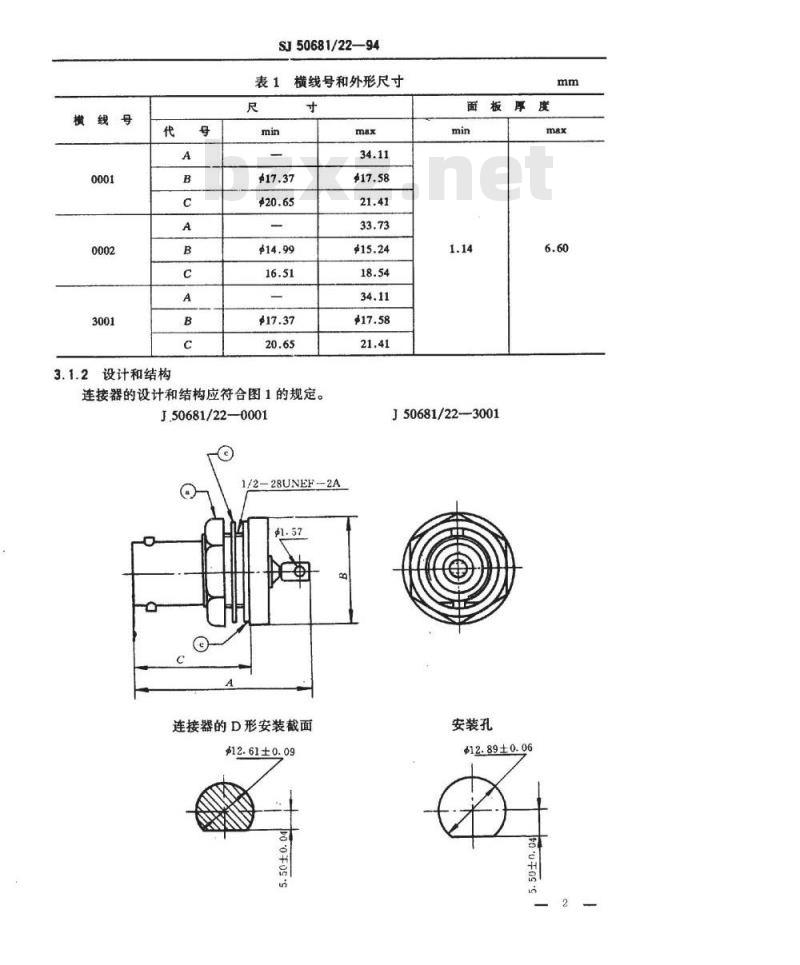

表1横线号和外形尺寸
连接器的设计和结构应符合图1的规定。J.50681/22—0001
1/2—28UNEF--2A
连接器的D形安装截面
$12.61±0.09
o0Fos's
J50681/22-3001
安装孔
$12.89±0.06
to-t0s
SJ50681/22—94

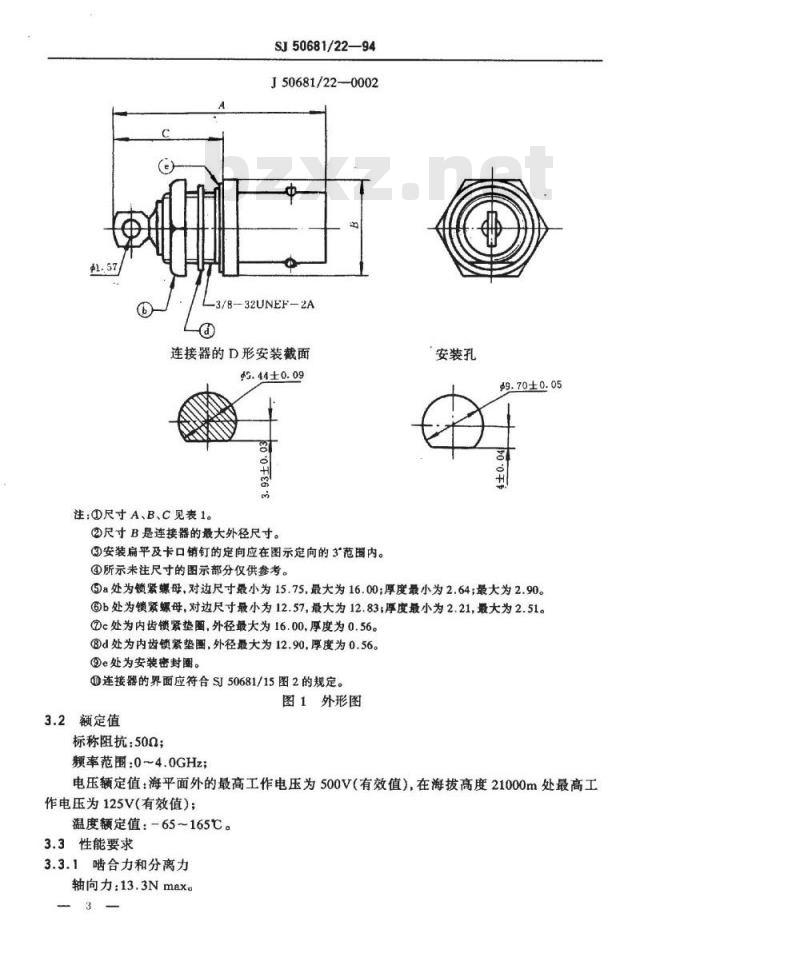

J50681/22--0002
-3/8--32UNEF-2A
连接器的D形安装截面
d5.44±0.09
注：①尺寸A、B、C见表1。
②尺寸B是连接器的最大外径尺寸。③安装扁平及卡口销钉的定向应在图示定向的3'范围内。④所示未注尺寸的图示部分仅供参考。安装孔
$9.70±0.05
③a处为锁紧媒母，对边尺寸最小为15.75,最大为16.00；厚度最小为2.64；最大为2.90。③b处为锁紧螺母，对边尺寸最小为12.57，最大为12.83；厚度最小为2.21，最大为2.51。?c处为内齿锁紧垫圈，外径最大为16.00，厚度为0.56。③d处为内齿锁紧垫圈，外径最大为12.90.厚度为0.56。?e处为安装密封围。
①连接器的界面应符合SJ50681/15图2的规定。图1外形图
3.2额定值
标称阻抗：50Q；
频率范围：0~4.0GHz；
电压额定值：海平面外的最高工作电压为500V（有效值）在海拔高度21000m处最高工作电压为125V（有效值）；
温度额定值：—65~165℃。
3.3性能要求
3.3.1啮合力和分离力
轴向力：13.3Nmax。
力矩：0.28N-mmax。
3.3.2插合特性
尺寸见图1。
中心接触件（插孔）
SJ50681/22—94
稳定尺寸用标准规直径：1.45mmmin（仅适用于无限制口的接触件）；标准规插入深度：3.18mmmin；
插入次数：1次。
插入力试验
钢制标准规直径：1.37mmmin；
标准规表面粗糙度：0.4μm；
插入力：8.9Nmax。
拔出力试验
钢制标准规直径：1.32mmmax；
标准规表面粗糙度：0.4um；
拨出力：0.6Nmin。
3.3.3气密封
当按图1规定的安装孔安装时，在大气压力下，其示踪气体漏率不应超过101.3×10-3Pacm/s。
3.3.4绝缘电阻
当连接器按GJB360.28方法中的试验条件B进行试验时，绝缘电阻最小应为5000MQ。3.3.5中心接触件的固定性（仅适用于具有过盈咬配中心接触件的连接器）轴向力：17.8Nmin；
力矩：0.03N.mmin。
3.3.6盐雾（腐蚀）
连接器应按GJB360.2方法中的试验等级B进行试验。3.3.7连接器的耐久性
至少要进行500次循环，最大速率为每分钟12次。循环后，连接器应满足插合特性以及啮合力和分离力的要求。
3.3.8接触电阻
接触电阻应不大于表2规定的值。4
3.3.9介质耐压
SJ50681/22--94

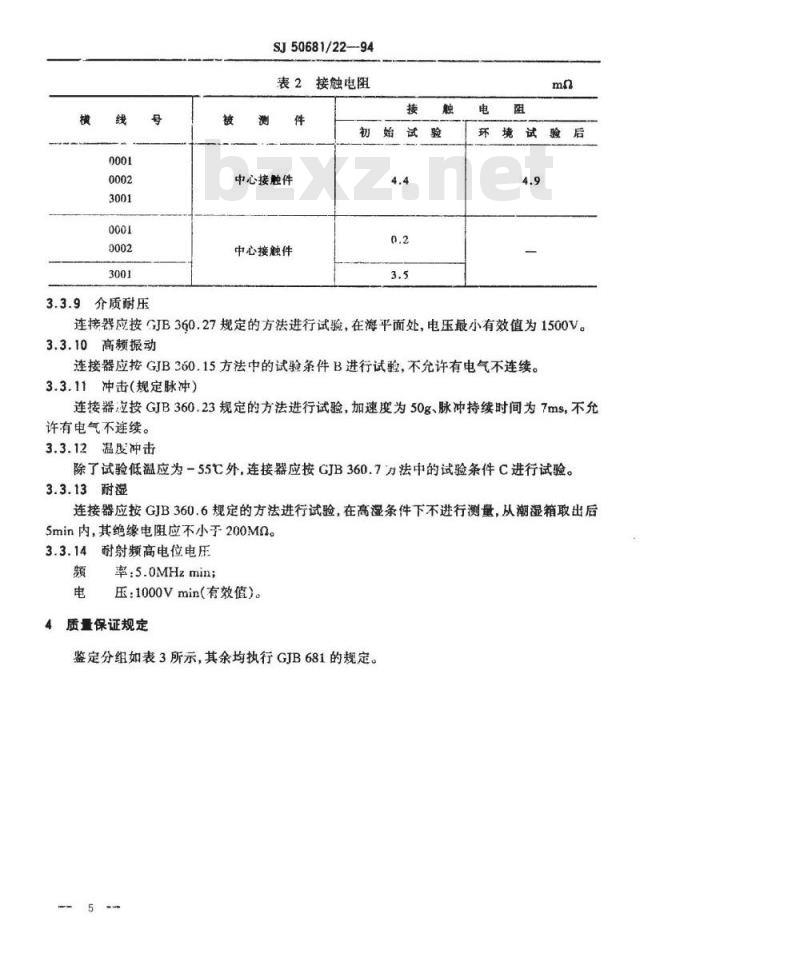

表2接触电阻
初始试验
中心接触件
中心接触件
连接器应按GJB360.27规定的方法进行试验，在海平面处，电压最小有效值为1500V。3.3.10高频振动
连接器应按GJB360.15方法中的试验条件B进行试验，不允许有电气不连续。3.3.11冲击（规定脉冲）
连接器应按GJB360.23规定的方法进行试验，加速度为50g、脉冲持续时间为7ms，不允许有电气不连续。
3.3.12温度冲击
除了试验低温应为一55C外，连接器应按GJB360.7力法中的试验条件C进行试验。3.3.13耐湿
连接器应按GJB360.6规定的方法进行试验，在高湿条件下不进行测量，从潮湿箱取出后Smin内，其绝缘电阻应不小于200Mo。3.3.14耐射频高电位电压
率：5.0MHzmin;
压：1000Vmin（有效值）。
质量保证规定
鉴定分组如表3所示，其余均执行GJB681的规定。组
附加说明：
SJ50681/22-94
表3鉴定分组
下列任何一个元器件号连接器的提交和鉴定合格
J50681/22-
本规范由中国电子技术标准化研究所归口。本规范由中国电子技术标准化研究所和国营七九六厂起草。本规范主要起草人：徐俐弟、汪其龙。计划项目代号：B92036。
代表鉴定了下述连接器
J50681/22-
