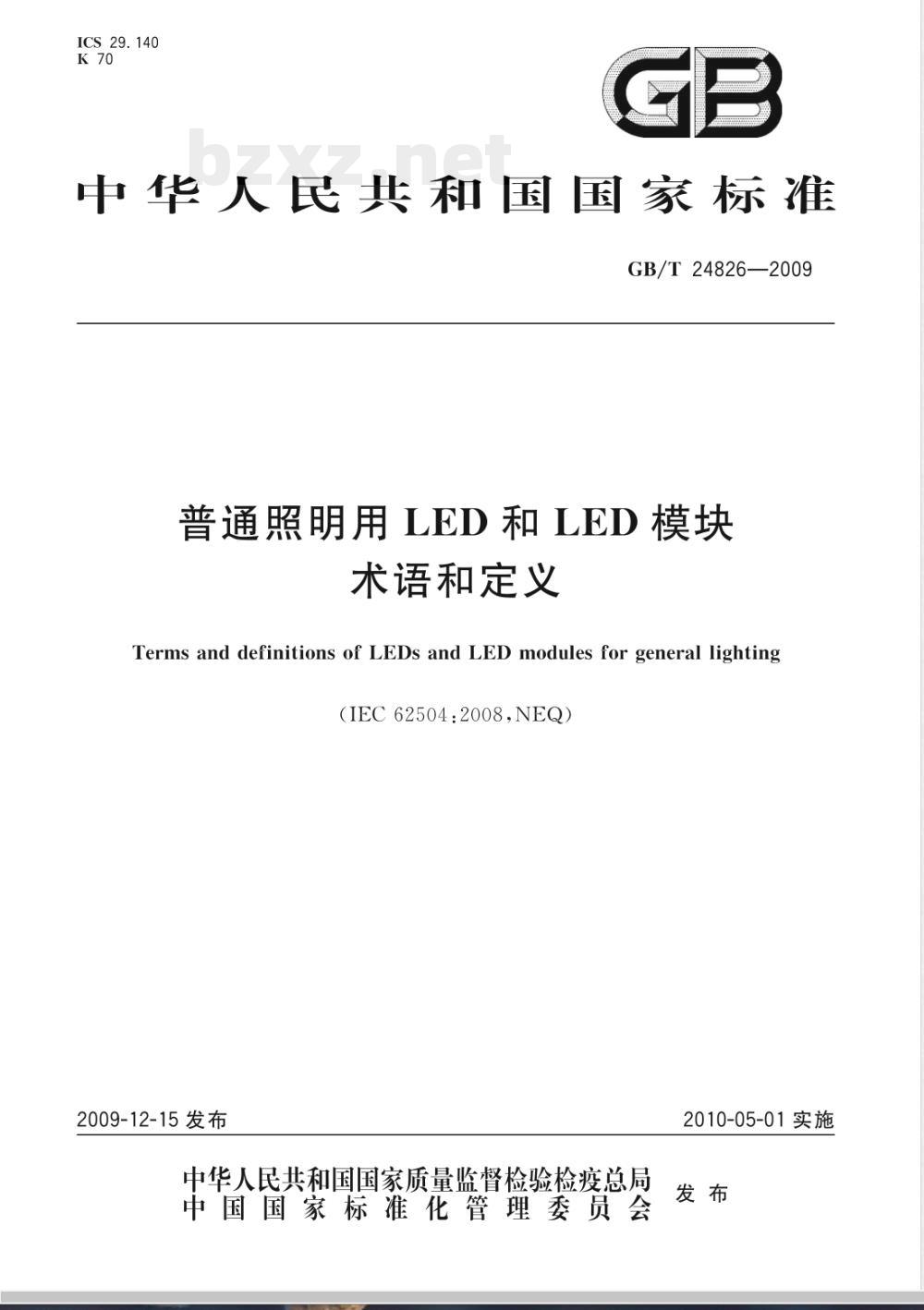

【国家标准(GB)】 普通照明用LED和LED模块术语和定义

ICS29.140
中华人民共和国国家标准
GB/T24826—2009
普通照明用LED和LED模块
术语和定义，
Terms and definitions of LEDs and LED modules for general lighting（IEC62504：2008.NEQ）
2009-12-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-05-01实施
GB/T24826-—2009

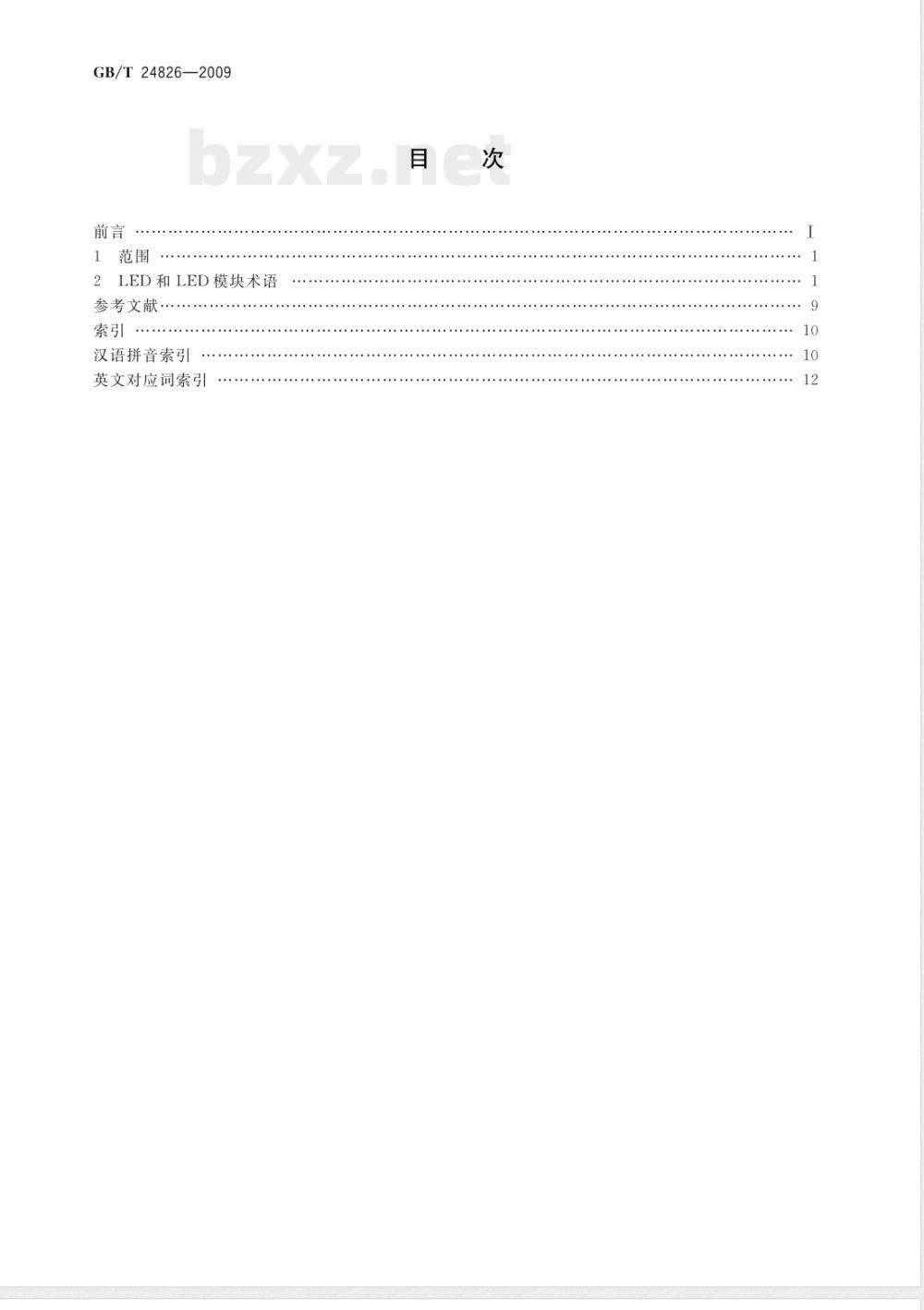

2LED和LED模块术语
参考文献·
索引…
汉语拼音索引
英文对应词索引
GB/T24826-—2009

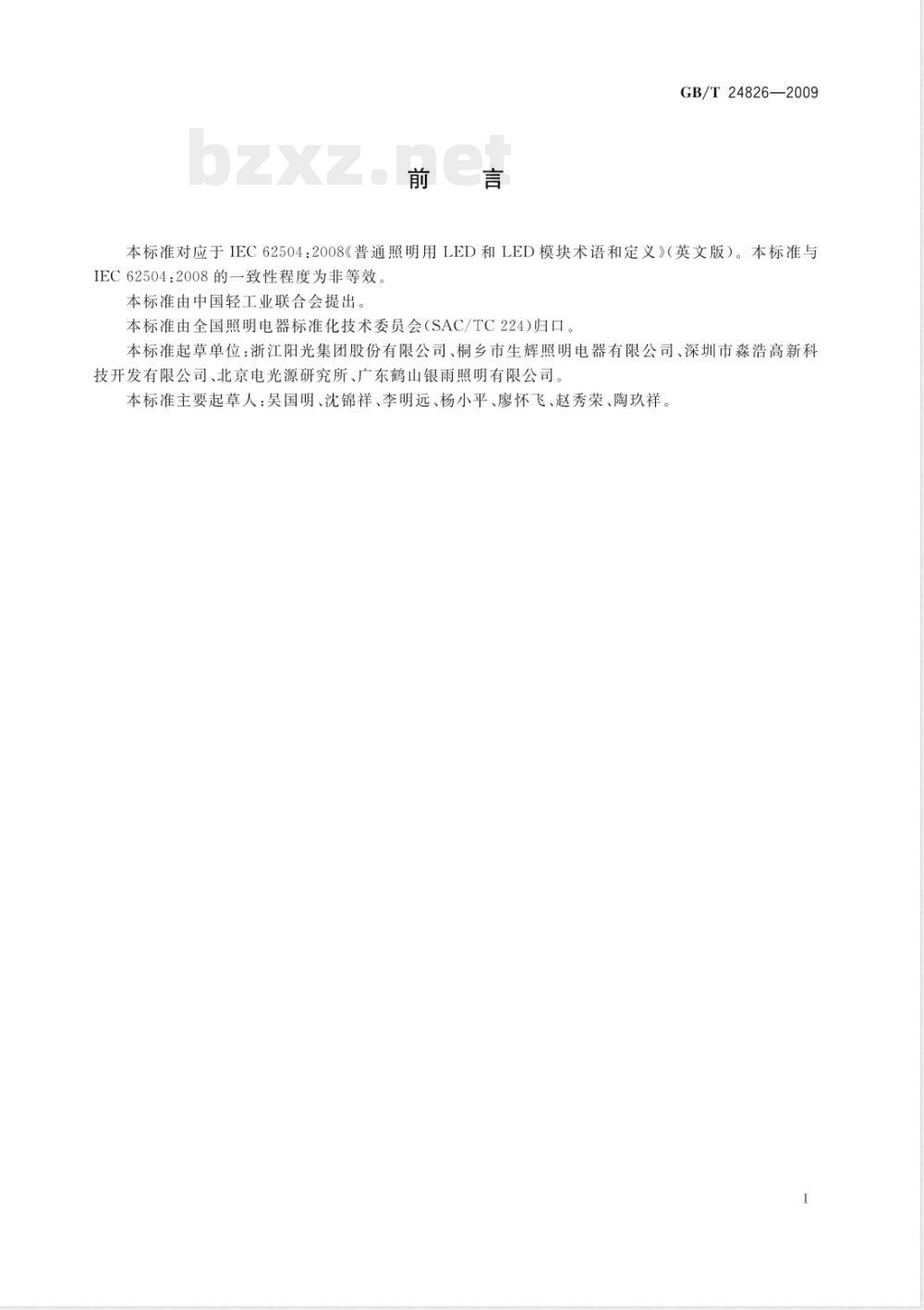

本标准对应于IEC62504：2008《普通照明用LED和LED模块术语和定义》（英文版）。本标准与IEC62504：2008的一致性程度为非等效。本标准由中国轻工业联合会提出本标准由全国照明电器标准化技术委员会（SAC/TC224)归口。本标准起草单位：浙江阳光集团股份有限公司、桐乡市生辉照明电器有限公司、深圳市森浩高新科技开发有限公司、北京电光源研究所、广东鹤山银雨照明有限公司。本标准主要起草人：昊国明、沈锦祥、李明远、杨小平、廖怀飞、赵秀荣、陶玖祥。1范围

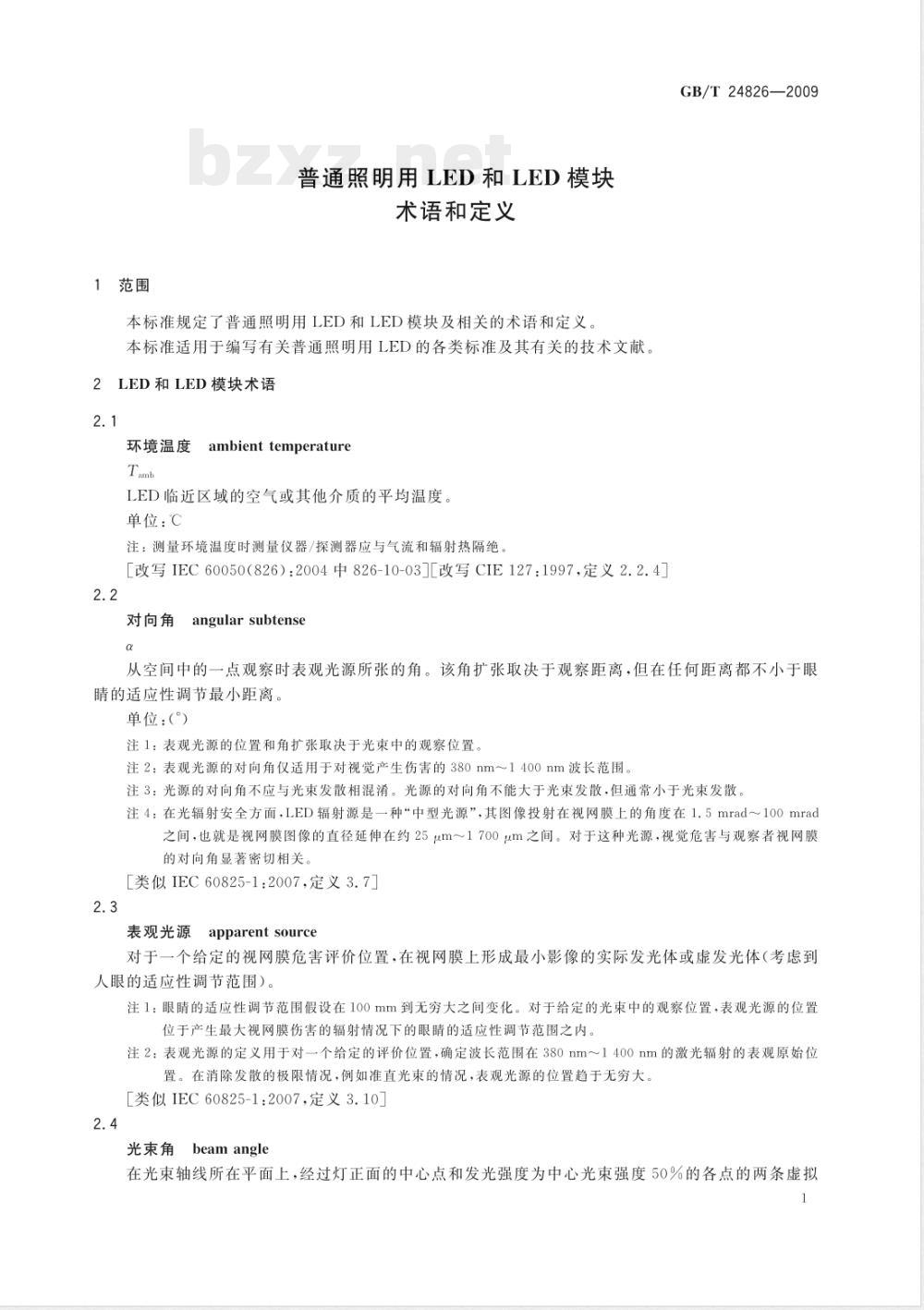

普通照明用
月LED和LED模块
术语和定义
本标准规定了普通照明用LED和LED模块及相关的术语和定义。本标准适用于编写有关普通照明用LED的各类标准及其有关的技术文献。LED和LED模块术语
ambienttemperature
环境温度
LED临近区域的空气或其他介质的平均温度。单位：℃
注：测量环境温度时测量仪器/探测器应与气流和辐射热隔绝，［改写IEC60050（826：2004中826-10-03改写CIE127：1997.定义2.2.4]2.2
angularsubtense
对向角
GB/T24826-—2009
从空间中的一点观察时表观光源所张的角。该角扩张取决于观察距离，但在任何距离都不小于眼睛的适应性调节最小距离。
单位：（）
注1：表观光源的位置和角扩张取决于光束中的观察位置。注2：表观光源的对向角仅适用于对视觉产生伤害的380nm~1400nm波长范围。注3：光源的对向角不应与光束发散相混消。光源的对向角不能大于光束发散，但通常小于光束发散注4：在光辐射安全方面，LED辐射源是一种“中型光源”，其图像投射在视网膜上的角度在1.5mrad~100mrad之间，也就是视网膜图像的直径延伸在约25#m～1700um之间，对于这种光源，视觉危害与观察者视网膜的对向角显著密切相关。
［类似IEC60825-1:2007，定义3.7]2.3
表观光源
apparentsource
对于一个给定的视网膜危害评价位置，在视网膜上形成最小影像的实际发光体或虚发光体（考虑到人眼的适应性调节范围）。
注1：眼睛的适应性调节范围假设在100mm到无穷大之间变化。对于给定的光束中的观察位置，表观光源的位置位于产生最大视网膜伤害的辐射情况下的眼睛的适应性调节范围之内。注2：表观光源的定义用于对一个给定的评价位置，确定波长范围在380nm～1400nm的激光辐射的表观原始位置。在消除发散的极限情况，例如准直光束的情况，表观光源的位置趋于无穷大。［类似IEC60825-1：2007.定义3.10]2.4
光束角
beamangle
在光束轴线所在平面上，经过灯正面的中心点和发光强度为中心光束强度50%的各点的两条虚拟1
CB/T24826—2009
自线间的更角。
单位：c\）
［GB/T196582005.定义2.47
组bin
LED工作特性的限定范围，通常按照LED的色度特性和光度特性将T作特性相近的LED划分在一个组内。
注：由于LED晶元和随后的切晶制作过程中会出现较为重要的微小变化，因此即使来自同一品元中的LED芯片之间的电特性和光度待性也会有所差异，LED就是根据这些特性分类成分组的，但目前还没有分组的统标难，
chromaticity
色品坐标
coordinates
与它们的总和之比。
组三色刺激值中的每
注1：由于三个色品生宗机
于1.所以知道其中两个便能确定色品注2：在CIE标准色度家平.色坐标用得号工岁2.7
TGB/T2900.6
主波长
2007定义
845-03-33
wavelengt
dominant
单位：nm
25℃环境温
所考虑的色刺激
单色刺激的波长该单色刺激与规定的非彩色刺激按适当比例相加混合，以与色刺激应为色坐标
对于LED，参
0.3333.Y-
0，3333的光源E。
注只给出彩色IFD的主波长值，对于自光LED主波长值没有意义，注2:CIE127:
7.2表示了
LED的颜色轨迹C与主波长D的关素，N为色刺激E的轨迹。注3：偏离峰值发
长，主波长快定视觉印象
［改写GB/T2400
2004.定义845-03-441
forwarddi ection
当P型半导体连接机电位的端子而N型半导体连接到另级食在决定正间时不予考虑。
注：如果包含温度补偿
一个端子时的电流方向。
「1EC60747-3：1985+AmdS.1991+Amdt.2:1993.第1章、第Ⅱ部分1.3]2.9
正向电压
forward voltage
由25℃环境温度下正向电流决定的正向电位差。单位：V
（光）照度（表面上一点的）illuminance（atapointE;E.
投射到包含该点的面元上的光通量，除以该面元面积A。等效定义：沿着由给定点所见半球对表达式L。·cuso：dQ的积分，即：E
GB/T24826—2009
式中L，是义体角为的沿不同方向入射的光束元对着给定点的光亮度是任一辑射束元与给定点处的表面法线之间的夹角。单位：1x=lm.m1
GB/T2900.652004.定义815-01-38]2.11
结温Junction lemperature
pn结的温度。
单位：℃
LEDmodule
I.ED模块
一种组合式照明光源装置。除一个或多个发光二极管（LED）外，还包括其他元件，例如光学、电气，机械和电子元件，求连接GB195[0.11规定的控制装置工作。2.13
与结温相关的寿命
life time relaled to junction temperaturc在25℃环境温度和额定正间电流下工作的时间，由测量的初始光参数的50%（待定）最低水平确定。应表明相应的结温。
单位：b
注：如果为达到该值需要强制冷却，划应指出。2.14
与 T相关的寿命
L限快
lifetimerelated loTe
光参数为零小时值的50%（待定）时所用的时间，为Tc值的函数。单位：h
注：如巢为达到该值需要强制冷却，则应指出。2.15
马light colourdesignation
光色编码
三个数字，其中第一个数字为一般显色指数RaLGB/T2900.652004中845-02-63的第个数字，第二个利第三个数字为最接近十普朗克辆射体|G13/T2900.65-2001中815-03-50］的知觉色CCT的前两位数字（千位和白位）。2.16
发光二极管
lightemittingdiode
鼓电流激发时能发出光辐射的p-n结固态器件［GB/T2900.65-2004.定义845-04-40]注！本定义与外壳及端于的存在无关。2.17
luminance (in a given direction,of a real or imaginary surface)亮度
由公式Lv=dA·coso·dn
定义的量。式中d是经过给定的光束元在包含给定方向的立体角d内传播的光通最量：dA是包含给定点的该光束的截面面积：是载面法线与辐射束方向之间的夹角。GB/T24826—2009
单位.cd.m=lmm.sr
【GB/T2900,652004，定义845-01-35]2.18
光源的光视效能
luminous efficacy of asource25环境温度下光源发出的光通量除以其所耗功率的商单位：m/W
【收写GB/T2900.65-2004申845-01-55]2.19
光通量
fuminteus flux
从辐射通虫，导出的
式中d（）是时通
量的光谱分布，V（）是光普光视效率，dx
单位，lm
注1：K，值（明规觉）#K值（暗觉）参见GB/T2900.65【改写GB/T
652004中845-01-25]
量常以它们所解种类的组来表示。跃艺LED的光
发光强度（光车
给定方向的
2004中84501-56.
in a given direciton)
luminousintensityCofa source.离开光源的在包含给定方向的立体角元do内传播的光通量dy除以该立体角元
单位：cd
IC1B/T2900.65
定义845-01-31
生：LFD的发光强度
中测试方法
最大允许正向电流
permissibleforward current
在25七环境温度下连续的最大允许正向电流单位：mA
最大允许功
maximumpermissiblepowerconsumption在25环境温度下的最大允许输入功率。单位：W
最大充许反向电压
maximumpermissible reversevoltage在25℃环境温度下的最大允许反问电位差。单位：V
测量点最大允许温度
GB/T24826—2009
maximum permissible lemperature of mcasurement point在正常工作状态和处于额定电压（额定电流）或额定电压范围（额定电流范围）的最人值时，在标志所指部位产生的最大允许温度。［类似GB19310.1-2009，定义3.16]单位：℃
焊点最大允许温度
maximum permissibletemperature of solder point在标称寿命期间模块上LED焊点的最大充许温度。单位：℃
注：不应与焊接过程中的温度相混滑，2.26
工作温度范围
operating lemperature range
使符合规定的LED或LEL模块能够工作的环境温度范围。单位：℃
peakemissionwavelength
蜂值发射波长
25℃环境温度下光谱分布最大的波长。［CIE127.缩略］
单位：nm
赖定电流
ratedcurrent
一都健
用于规定工作状态的电流值。该低和工作状态在相美标准中或由生产商或责任销售商规定。单位：mA
额定功率
rated power
用于规定工作状态的功率值。该值和工作状态在相关标准中或由生商或任销售商规定。单位：mW
额定电压
rated vollage
用于规定工作状态的电压值。该值和工作状态在相关标准中或由生产商或资任销售商规定。单位：V
reverse direction
当P型半导体连接到阴极电位的端子而N型半导体连接到另一个端子时的电流方向。注：如果包含温度补偿二极管，在决定正间时不子考虑［1EC60747-3:1985+Amdt.1:1991+Amdt.GB/T24826-2009
存储温度范图
storage temperalure range
当保持规定条件时，存储非工作状态的LED或LED模块的环境温嫂范围。单位：℃
主波长温度系数
temperature coefficient of the dominant wavelength在不变的正向电流下随主波长变化的环境温度的函数。单位：nm/K
正向电压温度系数
temperature coefricienl of the forward vollage在不变电流下随正向电压变化的环境温度的函数。注：单位：mV/K
光餐数温度系数
temperature coefricient of the photometric parameter在不变的正向电流下随光参数变化的坏境温度的函数。单位：lm/K.cd/K或cd/（mK）
初始值
initial
IED)灯（模块）未经老炼所测的启动特性及光、电特性：2.37
寿命life
一只成品LED灯（模块）从燃点垒“烧毁“或LE)灯（模块）L作至低手本标准中所规定的寿命性能的任一要求时的累计时间。
average life (life to 50% failures)平均寿命（50%的灯失效时的寿命）LED灯（模快）的光通维持率达到本标准的要求升能继续燃点垒50%的LEI）灯（模块）达到单只1.ED灯（模块）寿命时的累计时间。2.39
整体式LED模块inlegralLEDmodule一般设计成灯具的
个不可替换部件的1ED模块。
整体式自镇流LED模块
integral self-converted LED module通常设计成灯具的一个不可替换部件的白镇流ED模块2.41
内装式LED模块
built-inLEDmodule
般设计安装在灯具、接线盒、外壳或类似装置内部的，可替换的LED模块，在未采取特殊的保护措施时，它不应安装任灯具等之外。6
内装式自镇流.ED模块huilt-insef-convertedLEDmoduleGB/T24826—2009
般设计安装在灯具，接线盒，外壳或类似装置内部的、可替换的自镇流LED模块，在未采取特殊的保护措施时·它不应安装在灯具等之外。2.43
独立式LED模块
independentLEDmodule
其设计使其能与灯具，接线盆，外壳或类似装置分开安装或放置的LE1）模，据其分类和标志，应具有涉及安全的所有保护措施。注：控制装置不必集成在模块内。2.44
independent self-converled LED module独立式自镇流LED模块
其设计使其能与灯具，接线盒，外壳或类似装置分开安装或放置的自镇流I.ED模块。独立式自镇流1ED模块根据其分类和标志，必须具有涉及安全的所有保护措施。控制装置可以集成在模块内。
线路总功率
total circuitpower
在控制装置的额定电源电压和额定最大输出负载下由控制装置和1.ED模块共同消耗的总功率。2.46
线路功率因数
circuil power factor
所测得的线路的功率与电源电压（有效值）和电源电流（有效值）的乘积之比。2.47
LEI)模块用电子控制装置
elcctronice controlgear for LED modules置于电源和一个或多个LED模块之间，为LED模块提供额定电压或电流的装置。此装置可以由一个或多个独立的部件组成，并且可以具有调光，校正功率因数和抑制无线电干扰的功能。2.48
d.c.ora.c.suppliedcontroigear直流或交流控制装置
装有能使一个或儿个LED模快工作的稳定部件的控制装置。2.49
等效安全特低电压控制装置（考虑中）safetyextra-lowder consideration)
其输出电压等效为安全特低电压并能使个或多个1ED模快工作的内装式或组合式控制装置。2.50
独立式安全特低电压控制装置indepndenlSELVcontrogear通过CB7000.1所规定的安全隔离变压器来提供与供电电源隔绝的安全特低电压输出电氏的控制装置。
associated controlgear
组合式控制装置
设计用来向特定的设备或仪器供电的控制装置，它可以装在或不装在这种设备或仪器中。注：组合式控制装置的一个例了是应急照明装置中的电了控制装置在该应急照明装置中，电子控制装置和电池驱动的银流器以一对一的关系分配。2.52
stationary controlgear
固定式控制装置
周定安装的控制装置或不易从一个位置移到另一个位置的控制装置。7
CB/T24826-—2009
插入式控制装置
piug-in controlgear
安装在外尧之内并具备-用来连接电源的整体式插头的控制装置。2.54
恒压控制装置的藏定输出电压
rated output voltage for constant voltag在额定电源电压，额定频率和额定输出功率下，控制装置的输出电压，2.55
恒流控制装置的额定输出电流
rated output current for constant voltage controlgear在额定电源电压、额定频率和定输出功率下控制装置的输出电流。2.56
最大输出电压
maximumoutputvoltage
在任何负载条件下，恒流控制装置的输出端于之间可能出现的最大心压。2.57
额定最高温度
rated imaximum
在正常工作条件和在额定电压/电流/功率或最人定电压/电流/功率范围工作时，LED模块的外表面（如果有标示.则在标示位置）可能出现的最高充许温度，2.58
自镇流LED灯
selr-ballasted LED lamp
所用灯头符合相应国家标准，内含中有一个1.ED光源和保持其稳定燃点所必需的元件并使之为一体的灯，这种灯在不抓坏其结构时是不可拆卸的。2.59
型号type
具有相同电参数而灯头型号可以不同的灯2.60
额定电压（自镇流LED灯）
灯上标明的电压。
额定功率（自镇流LEI）灯）
灯上标明的功率。
额定频军
ratedfrequency
灯上标明的频率。
带电部件
livepart
rated voltage(selF-ballasted LED lamp)raledwattage(self-hallasted L.ED)lamp)在正带使用中可能会导致触电的带电部位。8
GB2900.652004
参考文献
GB/T24826-2009
电T术语照明（IEC60050（815）：1987（C1E174.1DT）-M0D）第1部分：一般要求与试验（GB7000.1—2007,1EC61558-1:2003，IDT）灯具
GB19510.1
IEC61347-1:2007.IDT)
灯的控制装置
第1部分：一般要求和安全要求（GB19510.1一2009[
GB19510.14
灯的控制装置
第14部分：LED模块用直流或交流电子控制装置的特殊要求(GB19510.14-2009.1EC61347-215:2006.IDT)[5]
GB/T19658-2005
反射灯中心光强和光束角的测量方法（1EC61341：1994.IDT）IEC60050(826)
JEC60747-3
IEC60825
CIE技术报告
国际电工术语第826部分：电气装置5修订1:1991+修订2:1993半导体器件二极管
激光制品的安全性
27:199
LED的洲质
分立器件第3部分：信号二
第部分设备分类，要求和使用者指南
