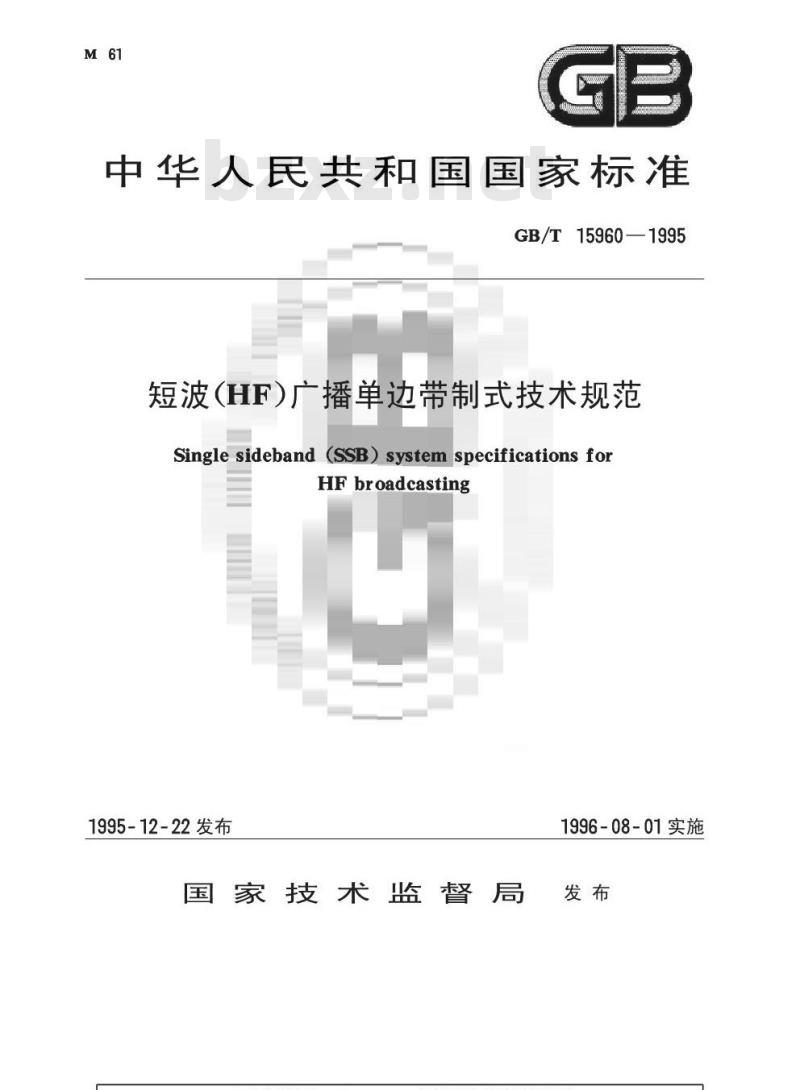

中华人民共和国国家标准
GB/T15960—1995
短波（HF)广播单边带制式技术规范Single sideband (SSB) system specifications forHF broadcasting
1995-12-22发布
国家技术监督局
1996-08-01实施
中华人民共和国国家标准
短波（HF）广播单边带制式技术规范Single sideband (SSB) system specifications forHF broadcasting
本标准等效采用ITU-RBS.640-1。1主题内容与适用范围
GB/T15960—1995
本标准规定了短波(HF)广播单边带(SSB)制式的发射、接收系统的主要技术特性。本标准也给出了用包络检波的双边带(DSB)调幅接收机兼容接收SSB(H3E)信号时的基本技术要求。
本标准适用于SSB制式的短波（HF）广播发射和接收系统，也可作为生产SSB短波广播发射机和接收机的技术依据。
2引用标准
GB6933短波单边带发射机电性能测量方法GB6934短波单边带接收机电性能测量方法GB7400.2广播电视名词术语无线电广播3术语
本标准除下列术语外，所涉及的术语定义符合GB7400.2的规定。3.1载波降低度degreeof carrierreduction发射机的载波输出功率相对于其峰包功率降低的程度。3.2不用边带（下边带）抑制suppressionof theunwantedsideband在单边带信号产生过程中，对不用边带信号（包括发射机该部分频谱中的互调产物)的抑制程度。其值以不用边带信号电平相对于有用边带信号电平的分贝数(dB)表示。3.3互调失真（互调产物）intermodulationdistortion（intermodulationproducts）当有两个或更多的频率成分的信号通过信道时，由于信道的非线性而产生的新非谐波分量。其大小是用在双音等幅信号调制发射机输出额定峰包功率时，所有互调分量中任一最大电平相对于两个信号之一的电平的分贝数(dB)来度量。3.4接收机噪声限制灵敏度noiselimitedsensitivityofthereceiver接收机射频部分接收弱信号的能力。其大小等于在接收机音频输出端获得规定的信号噪声比时所要求的射频输入信号的最小值，以dB(μV)表示。3.5频率容限frequencytolerance发射的载波频率偏离指配频率，或发射的特征频率偏离基准频率的最大容许偏差。频率容限以赫兹(Hz)表示。
国家技术监督局1995-12-22批准1996-08-01实施
4主要技术要求
4. 1SSB发射
GB/T15960—1995
4.1.1音频带宽：发射机的音频带宽（-3dB）为：150Hz～4.5kHz，高于4.5kHz频率的衰减斜率为35dB/kHz，低于150Hz的频率以6dB/oct的斜率衰减。4.1.2必要带宽：不超过4.5kHz。4.1.3调制处理特性：音频信号经调制处理后，调制信号须保持不小于20dB的动态范围。4.1.4频道间隔：5kHz。（在向SSB制式过渡时期内为10kHz）4.1.5标称载频：5kHz的整数倍。4.1.6发射边带：采用上边带。
4.1.7不用边带抑制度
对不用边带的抑制度应达到比有用边带信号电平低40dB的要求。载波降低度为6dB(H3E，单边带话，全载波)时，不用边带抑制至少应为25dB。4.1.8载波降低度：12dB。（R3E，单边带话，减幅载波）（在向SSB制式过渡的时期内，为使具有包络检波的DSB接收机能够接收SSB发射信号并不引起接收质量的过度劣化，载波降低度为6dB。）4.1.9频率容限：士5Hz。免费标准bzxz.net
4.1.10互调失真：至少35dB。
4.2SSB接收
4.2.1接收机的总选择性：基准接收机的总带宽（一3dB）为4kHz，此带宽以外的频率衰减斜率为35dB/kHz。
4.2.2接收机噪声限制的灵敏度：在调制度为30%音频信噪比为30dB时，SSB接收机噪声限制的灵敏度值优于30dB(μV)。
4.2.3SSB接收机的解调系统：采用同步解调器。为获取载波，采用使接收机锁相于输入信号的控制环路而复制载波的方法，使其能够用于接收SSB和DSB两种发射信号。4.2.4SSB接收机的镜像抑制：至少一40dB。4.3测量方法
按GB6933和GB6934的规定测量。附加说明：
本标准由中华人民共和国广播电影电视部提出。本标准由广播电影电视部标准化规划研究所负责技术归口。本标准由广播电影电视部科技司负责起草。本标准主要起草人丁冬宜。
