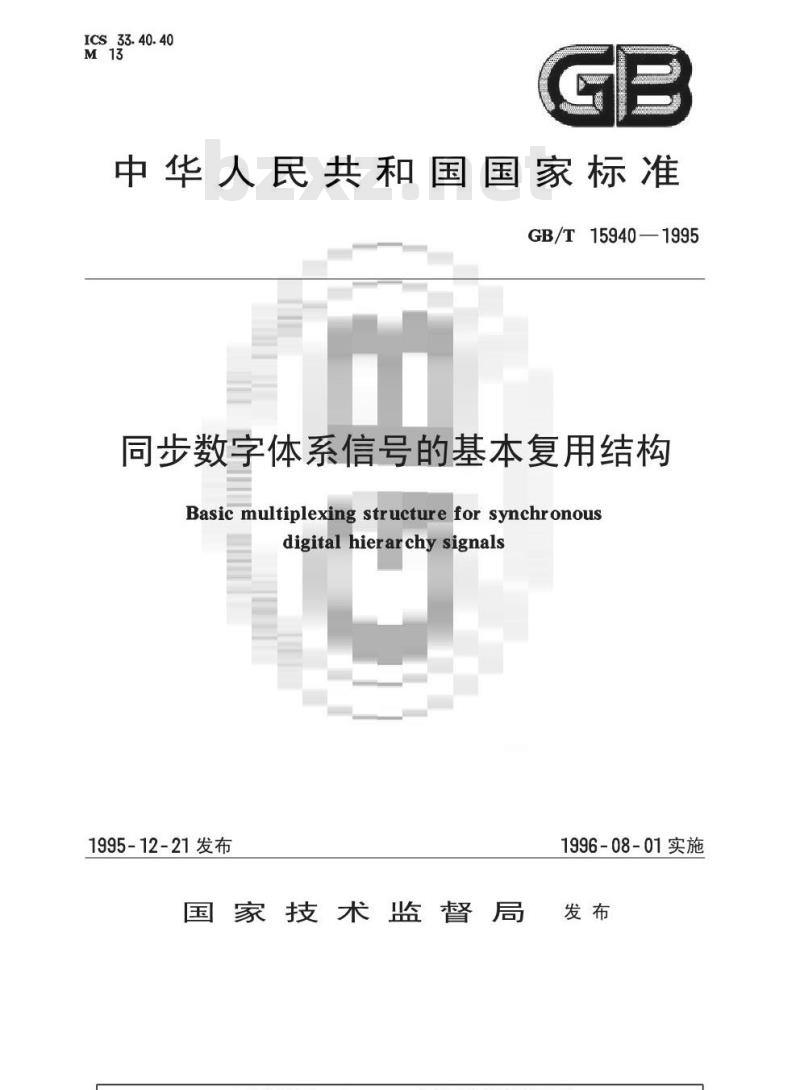

中华人民共和国国家标准
GB/T15940—1995
同步数字体系信号的基本复用结构Basic multiplexing structurefor synchronousdigitalhierarchysignals
1995-12-21发布
国家技术监督局
1996-08-01实施
GB/T15940—1995

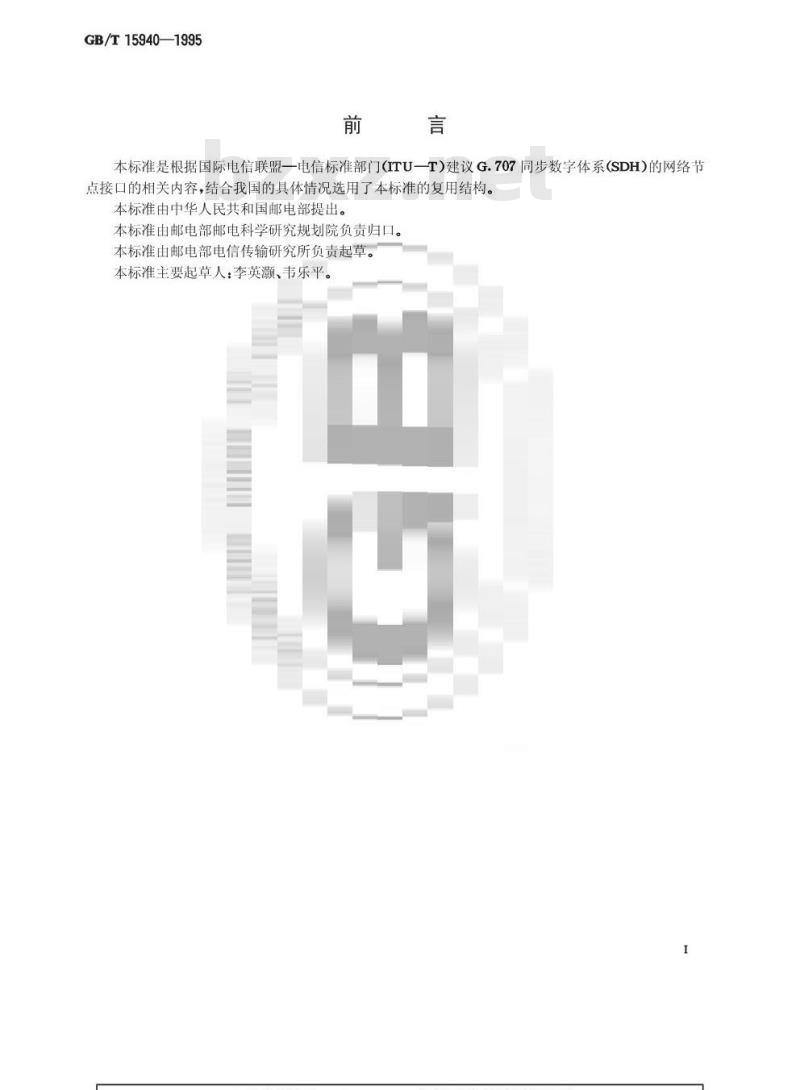

本标准是根据国际电信联盟一电信标准部门(ITU一T）建议G.707同步数字体系(SDH)的网络节点接口的相关内容，结合我国的具体情况选用了本标准的复用结构。本标准由中华人民共和国邮电部提出。本标准由邮电部邮电科学研究规划院负责归口。本标准由邮电部电信传输研究所负责起草。本标准主要起草人：李英灏、韦乐平。I

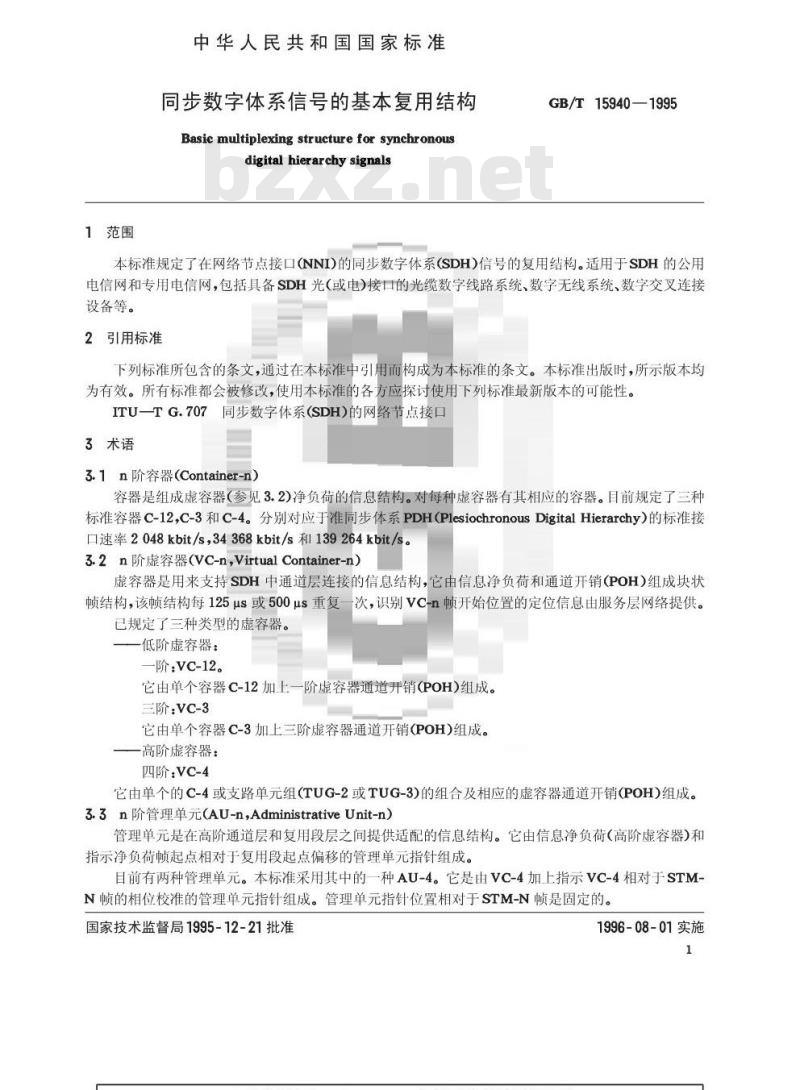

1范围
中华人民共和国国家标准
同步数字体系信号的基本复用结构Basic multiplexing structure for synchronousdigital hierarchysignals
GB/T15940—1995
本标准规定了在网络节点接口（NNI)的同步数字体系(SDH)信号的复用结构。适用于SDH的公用电信网和专用电信网，包括具备SDH光（或电）接口的光缆数字线路系统、数字无线系统、数字交叉连接设备等。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修改，使用本标准的各方应探讨使用下列标准最新版本的可能性。ITU-TG.707同步数字体系(SDH)的网络节点接口3术语
3.1n阶容器(Container-n）
容器是组成虚容器（参见3.2)净负荷的信息结构。对每种虚容器有其相应的容器。目前规定了三种标准容器C-12，C-3和C-4。分别对应于准同步体系PDH(PlesiochronousDigitalHierarchy）的标准接速率2048kbit/s，34368kbit/s和139264kbit/s。3.2n阶虚容器(VC-n，VirtualContainer-n）虚容器是用来支持SDH中通道层连接的信息结构，它由信息净负荷和通道开销（POH)组成块状顿结构，该顿结构每125μs或500us重复次，识别VC-n开始位置的定位信息由服务层网络提供。已规定了三种类型的虚容器。
一低阶虚容器：
一阶：VC-12。
它由单个容器C-12加上一阶虚容器通道开销(POH)组成。三阶：VC-3
它由单个容器C-3加上三阶虚容器通道开销(POH)组成。高阶虚容器：
四阶：VC-4
它由单个的C-4或支路单元组(TUG-2或TUG-3)的组合及相应的虚容器通道开销(POH)组成。3.3n阶管理单元（AU-n，AdministrativeUnit-n）管理单元是在高阶通道层和复用段层之间提供适配的信息结构。它由信息净负荷（高阶虚容器）和指示净负荷顿起点相对于复用段起点偏移的管理单元指针组成。目前有两种管理单元。本标准采用其中的一种AU-4。它是由VC-4加上指示VC-4相对于STM-N顿的相位校准的管理单元指针组成。管理单元指针位置相对于STM-N是固定的。国家技术监督局1995-12-21批准1996-08-01实施
GB/T15940—1995

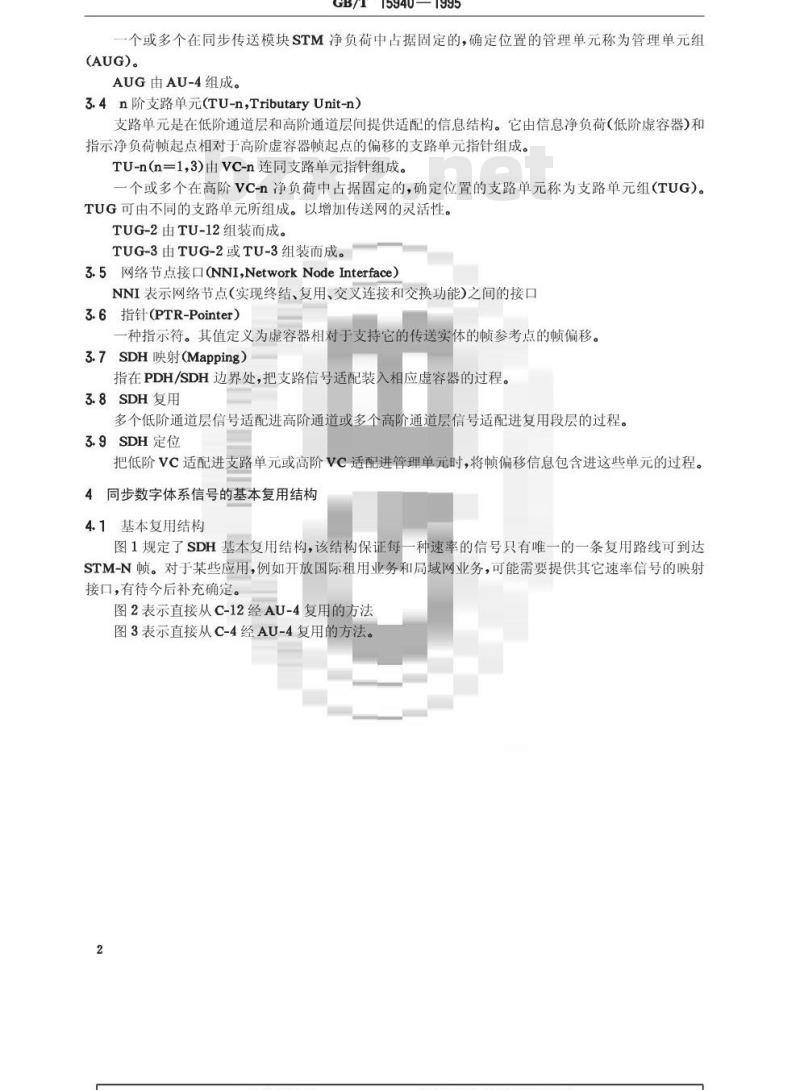

个或多个在同步传送模块STM净负荷中占据固定的，确定位置的管理单元称为管理单元组(AUG)。
AUG由AU-4组成。
3.4n阶支路单元(TU-n，TributaryUnit-n）支路单元是在低阶通道层和高阶通道层间提供适配的信息结构。它由信息净负荷（低阶虚容器）和指示净负荷顿起点相对于高阶虚容器顿起点的偏移的支路单元指针组成。TU-n(n=1,3)由VC-n连同支路单元指针组成。个或多个在高阶VC-n净负荷中占据固定的，确定位置的支路单元称为支路单元组（TUG）。TUG可由不同的支路单元所组成。以增加传送网的灵活性。TUG-2由TU-12组装而成。
TUG-3由TUG-2或TU-3组装而成。3.5网络节点接（NNI，NetworkNodeInterface）NNI表示网络节点（实现终结、复用、交叉连接和交换功能）之间的接口3.6指针(PTR-Pointer)
一种指示符。其值定义为虚容器相对于支持它的传送实体的顿参考点的顿偏移。3.7SDH映射(Mapping）
指在PDH/SDH边界处，把支路信号适配装入相应虚容器的过程。3.8SDH复用
多个低阶通道层信号适配进高阶通道或多个高阶通道层信号适配进复用段层的过程。3.9SDH定位
把低阶VC适配进支路单元或高阶VC适配进管理单元时，将顿偏移信息包含进这些单元的过程。4同步数字体系信号的基本复用结构4.1基本复用结构

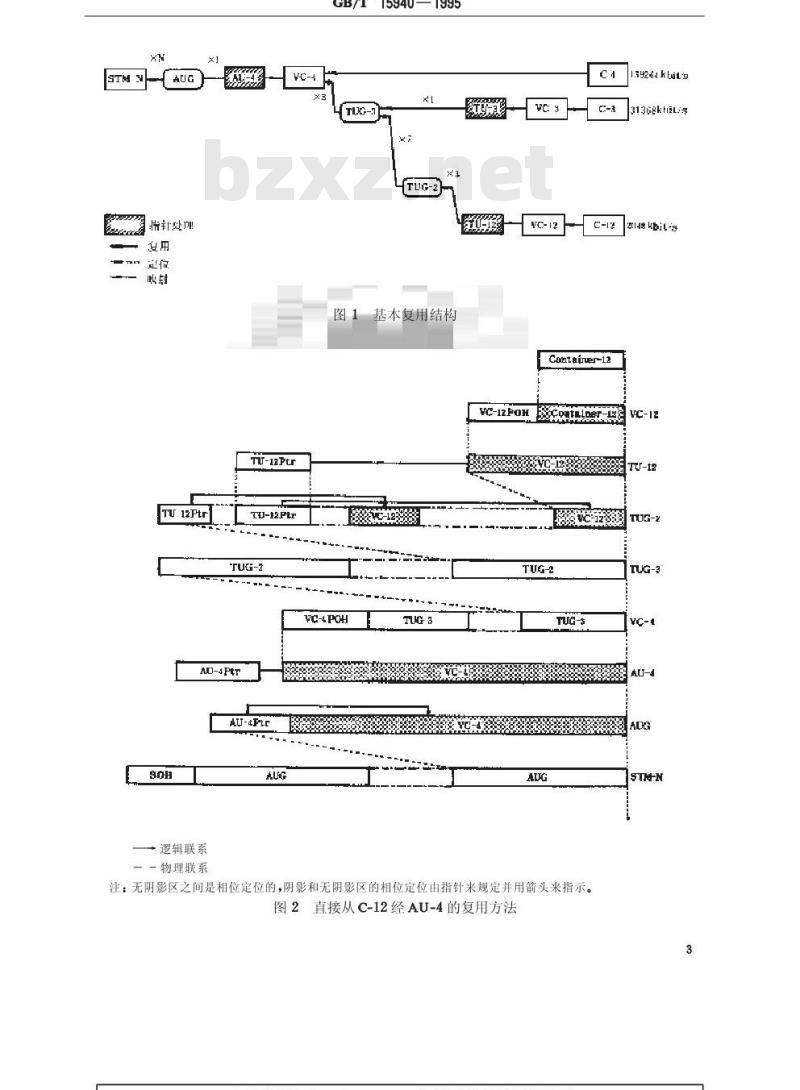

图1规定了SDH基本复用结构，该结构保证每一种速率的信号只有唯一的一条复用路线可到达STM-N。对于某些应用，例如开放国际租用业务和局域网业务，可能需要提供其它速率信号的映射接口，有待今后补充确定。
图2表示直接从C-12经AU-4复用的方法图3表示直接从C-4经AU-4复用的方法。2
STN AUG
TU12Ptr
Tu-12Ftr
TU-12Ptr
GB/T15940—1995
基本复用结构
VC-4 POH
AU-4PtT
·逻辑联系
-物理联系
13924i4 kbitg
C-331368kheLs
c-12148 kbit'sbZxz.net
Container-12
vC-12FoHcRer
12880888388888
838885
注：无阴影区之间是相位定位的，阴影和无阴影区的相位定位由指针来规定并用箭头来指示。图2直接从C-12经AU-4的复用方法T-12
·逻辑联系
AE-I PLR
一物理联系
GB/T15940—1995
Con ahner-.1
tnstainer-
注：无阴影区之间是为相位定位的，阴影和无阴影区的相位定位由指针来规定并用箭头来指示。图3直接从C-4经AU-4的复用方法4.2复用方法
4.2.1管理单元（AU)复用进STM-N顿4.2.1.1AUG复用进STM-N顿
N个AUG复用进STM-N顿的安排示于图4。AUG由9行261列的净负荷加上第4行的9个字节（为AU指针）所组成。STM-N顿由SOH及9行（261XN）列净负荷加上第4行的9XN字节的AU指针所组成。从N个AUG复用进STM-N顿是通过字节间插方式完成的。且AUG相对于STM-N顿来说具有固定的相位关系。
4.2.1.2AU-4复用进AUG
单个AU-4复用进AUG的安排如图5所示AU-4由VC-4净负荷加上AU-4指针组成。但VC-4的相位相对于AU-4并不固定，可以浮动。VC-4第一个字节相对于AU-4指针的位置，由指针值给出。AU-4直接放入AUG中。4
GB/T15940—1995
图4N个AUG复用进STM-N顿
VC-APOH
HIy y h2I' I'h? H3 h.
注：H1,Y，1*,H2,H3组成指针
1*为全“1”信号
Y=1001SS11(S未规定）
图5AU-4复用进AUG
和优荐动
位正定
GB/T15940—1995
4.2.2支路单元(TU)复用进VC-4和VC-34.2.2.1TUG-3复用进VC-4
将3个TUG-3复用进VC-4的安排如图6所示。TUG-3为9行86列结构。VC-4由1列VC-4POH和两列固定填充字节及258列净负荷组成。3个TUG-3按单字节间插成9行258列VC-4净负荷的结构并与VC-4具有固定的相位关系。VC-4与AU-4的相位关系由AU-4指针给出。
国廷坑充
Wc+ron
4.2.2.2TU-3复用进TUG-3
图63个TUG-3复用进VC-4
单个TU-3复用进TUG-3的结构如图7所示。Tur.-a
C-3加上VC-3POH成为9行85列的VC-3。然后VC-3进行指针处理成为TU-3。TU-3加上填充字节后成为9行86列的TUG-3。VC-3与TUG-3的相位关系由TU-3指针H1,H2,H3字节指示。TIU'C:
VC 3PUH
图7TU-3复用进TUG-3
4.2.2.3TUG-2复用进TUG-3
GB/T15940—1995
TUG-2复用进TUG-3的结构如图8所示。TUG-3为9行86列结构，TUG-2为9行12列结构。7个TUG-2复用进TUG-3为7X12=84列，另需加上两列固定填充字节。
7个TUG-2按单字节间插复用进TUG-3的安排如图9所示。新列
-TLG-H
1全-3内
3个e-2
图87个TUG-2复用进TUG-3
TL:-12
4.2.2.4TU-12复用进TUG-2
GB/T15940—1995
图97个TUG-2复用进TUG-3
79 81 58
三个TU-12复用进TUG-2的安排如图9所示。TU-12按单字节间插方式复用进TUG-2。
