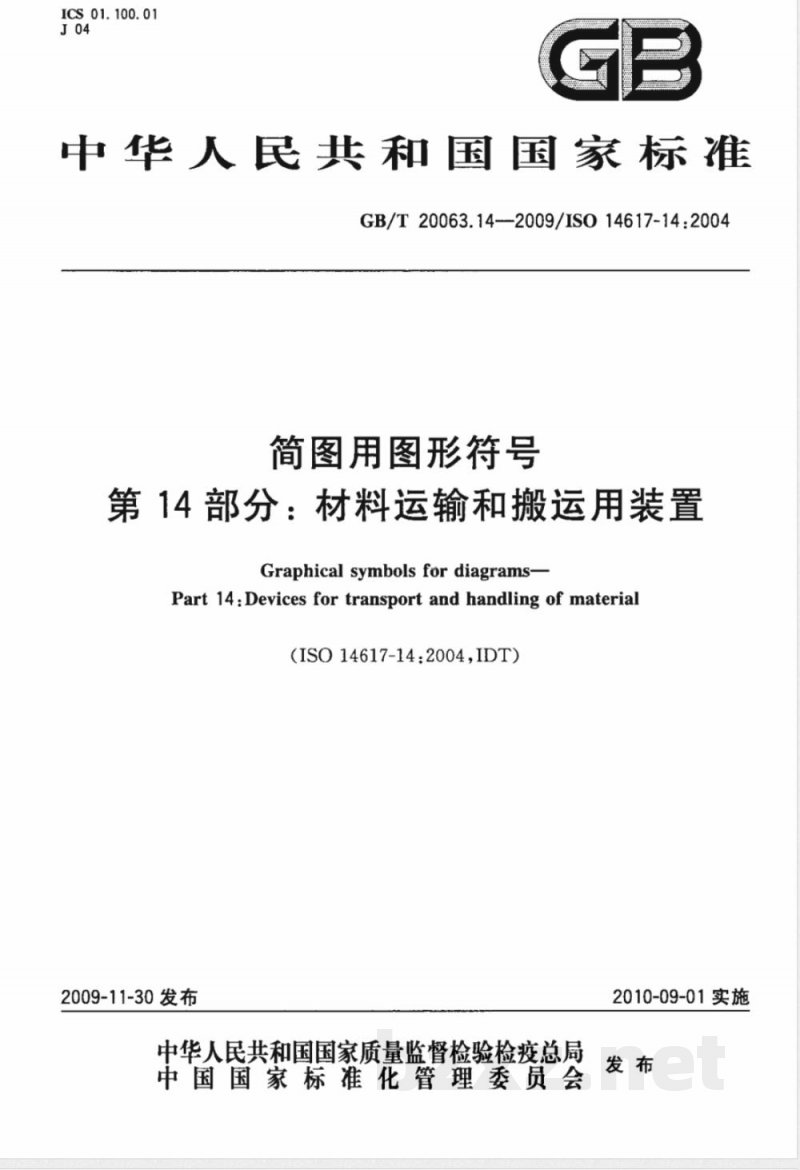

【国家标准(GB)】 简图用图形符号 第14部分：材料运输和搬运用装置

ICS 01.100.01
中华人民共和国国家标准
GB/T20063.14--2009/IS014617-14:2004简图用图形符号
第14部分：材料运输和搬运用装置Graphical symbols for diagrams-Part 14 : Devices for transport and handling of materia（ISO14617-14:2004,IDT）
2009-11-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-09-01实施

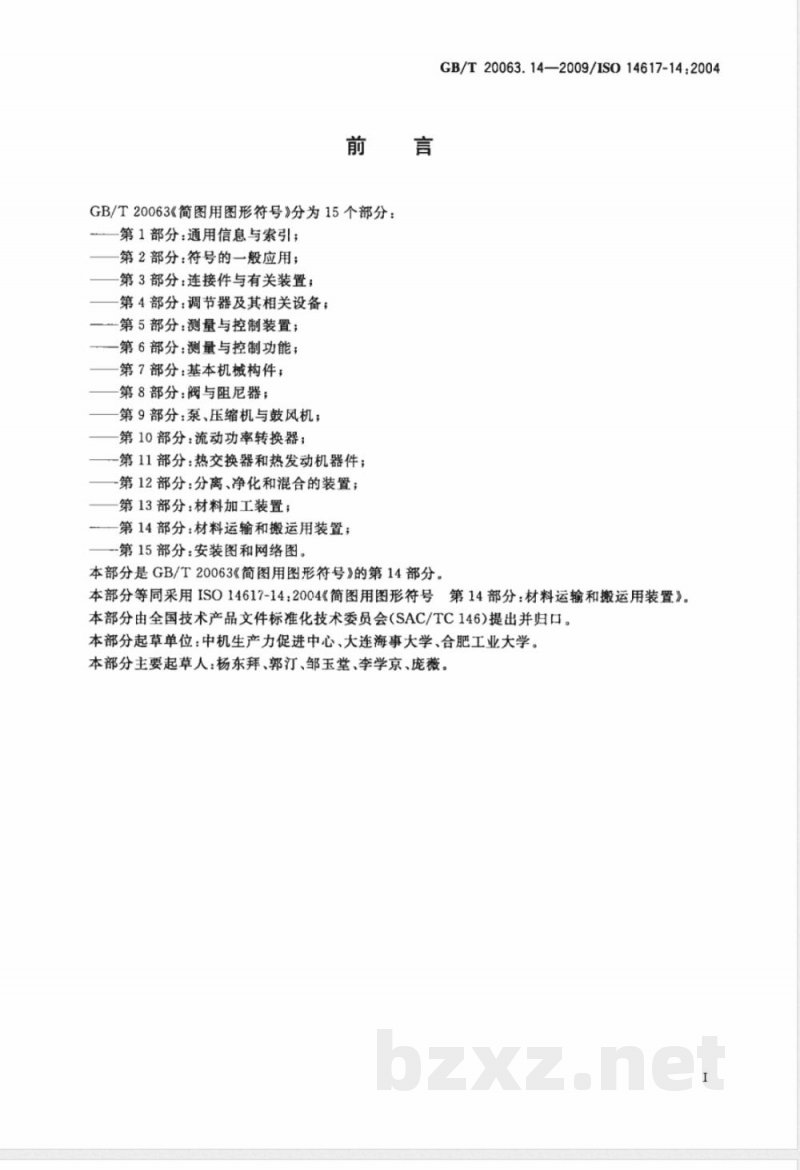

GB/T20063《简图用图形符号》分为15个部分：第1部分：通用信息与索引；
第2部分：符号的一般应用；
第3部分：连接件与有关装置；
第4部分：调节器及其相关设备；第5部分：测量与控制装置；
一第6部分：测量与控制功能；
第7部分：基本机械构件；
第8部分：阀与阻尼器；
第9部分：泵、压缩机与鼓风机；第10部分：流动功率转换器；
-第11部分：热交换器和热发动机器件；-第12部分：分离、净化和混合的装置；第13部分：材料加工装置；
第14部分：材料运输和搬运用装置；第15部分：安装图和网络图。
GB/T20063.14—2009/IS014617-14：2004本部分是GB/T20063《简图用图形符号》的第14部分。本部分等同采用IS014617-14：2004《简图用图形符号第14部分：材料运输和搬运用装置》。本部分由全国技术产品文件标准化技术委员会(SAC/TC146)提出并归口。本部分起草单位：中机生产力促进中心、大连海事大学、合肥工业大学。本部分主要起草人：杨东拜、郭汀、邹玉堂、李学京、庞薇。I

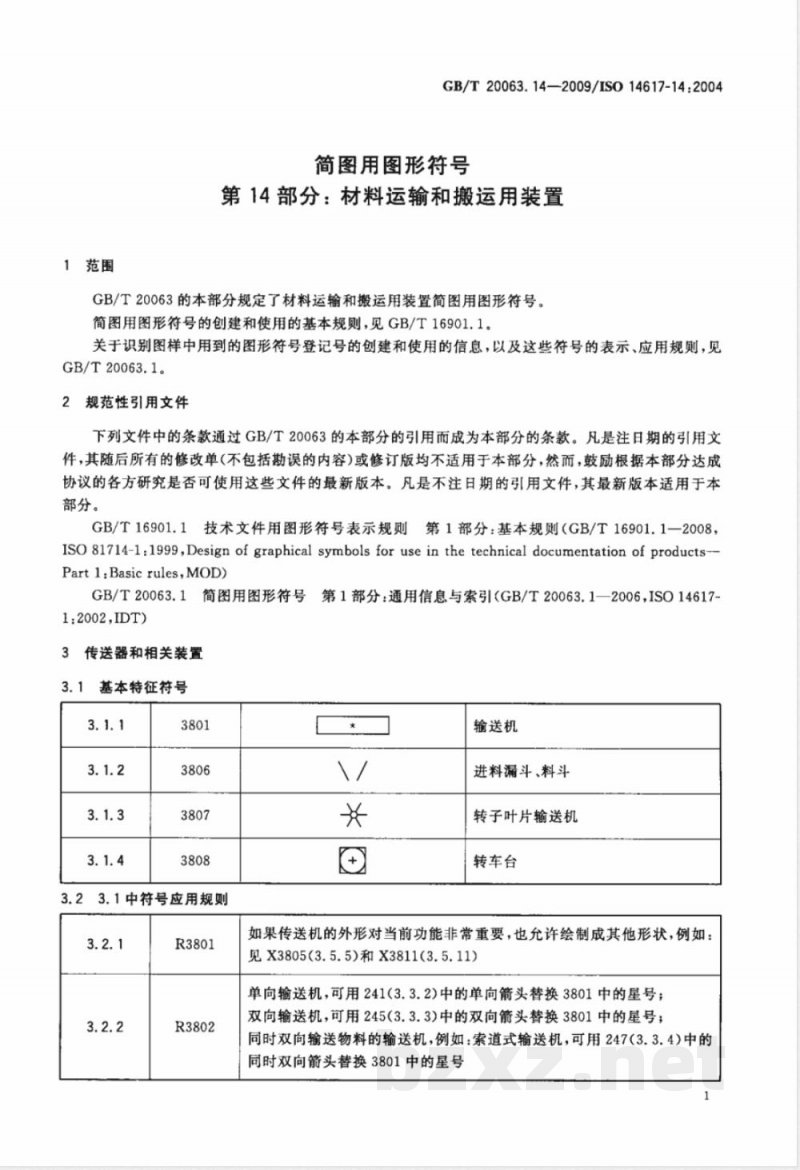

1范围
GB/T20063.14—2009/IS014617-14:2004简图用图形符号
第14部分：材料运输和搬运用装置GB/T20063的本部分规定了材料运输和搬运用装置简图用图形符号。简图用图形符号的创建和使用的基本规则，见GB/T16901.1。关于识别图样中用到的图形符号登记号的创建和使用的信息，以及这些符号的表示、应用规则，见GB/T20063.1。
2规范性引用文件
下列文件中的条款通过GB/T20063的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T16901.1技术文件用图形符号表示规则第1部分：基本规则（GB/T16901.1一2008，ISO 81714-1:1999,Design of graphical symbols for use in the technical documentation of productsPart1:Basicrules,MOD)
GB/T20063.1简图用图形符号第1部分：通用信息与索引(GB/T20063.1—2006，ISO14617-1:2002,IDT)
传送器和相关装置
基本特征符号
3.23.1中符号应用规则
输送机
进料漏斗、料斗
转子叶片输送机
转车台
如果传送机的外形对当前功能非常重要，也允许绘制成其他形状，例如：见X3805(3.5.5)和X3811(3.5.11)单向输送机，可用241(3.3.2)中的单向箭头替换3801中的星号；双向输送机，可用245(3.3.3)中的双向箭头替换3801中的星号；同时双向输送物料的输送机，例如：索道式输送机，可用247(3.3.4)中的同时双向箭头替换3801中的星号1
GB/T20063.14—2009/IS014617-14:20043.3

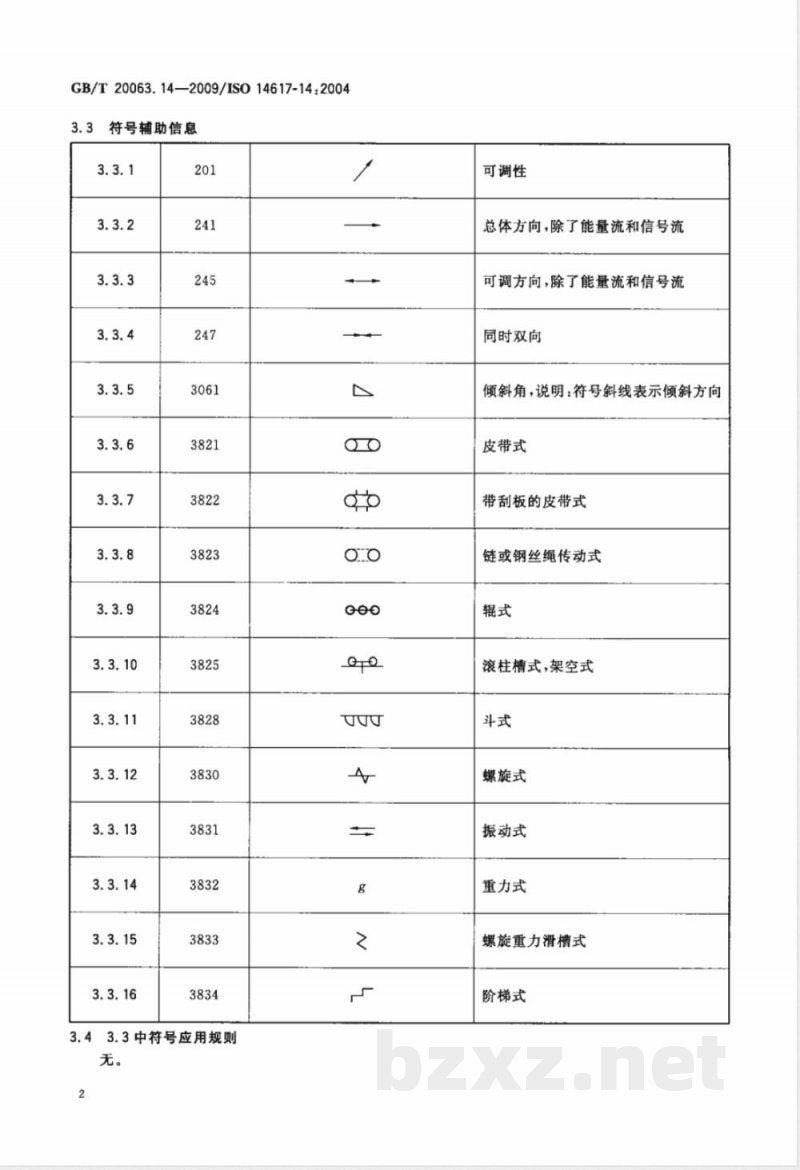

符号辅助信息
3.43.3中符号应用规则
可调性
总体方向，除了能量流和信号流可调方向，除了能量流和信号流同时双向
倾斜角，说明：符号斜线表示倾斜方向皮带式
带刮板的皮带式
链或钢丝绳传动式
滚柱槽式,架空式
螺旋式
振动式www.bzxz.net
重力式
螺旋重力滑槽式
阶梯式

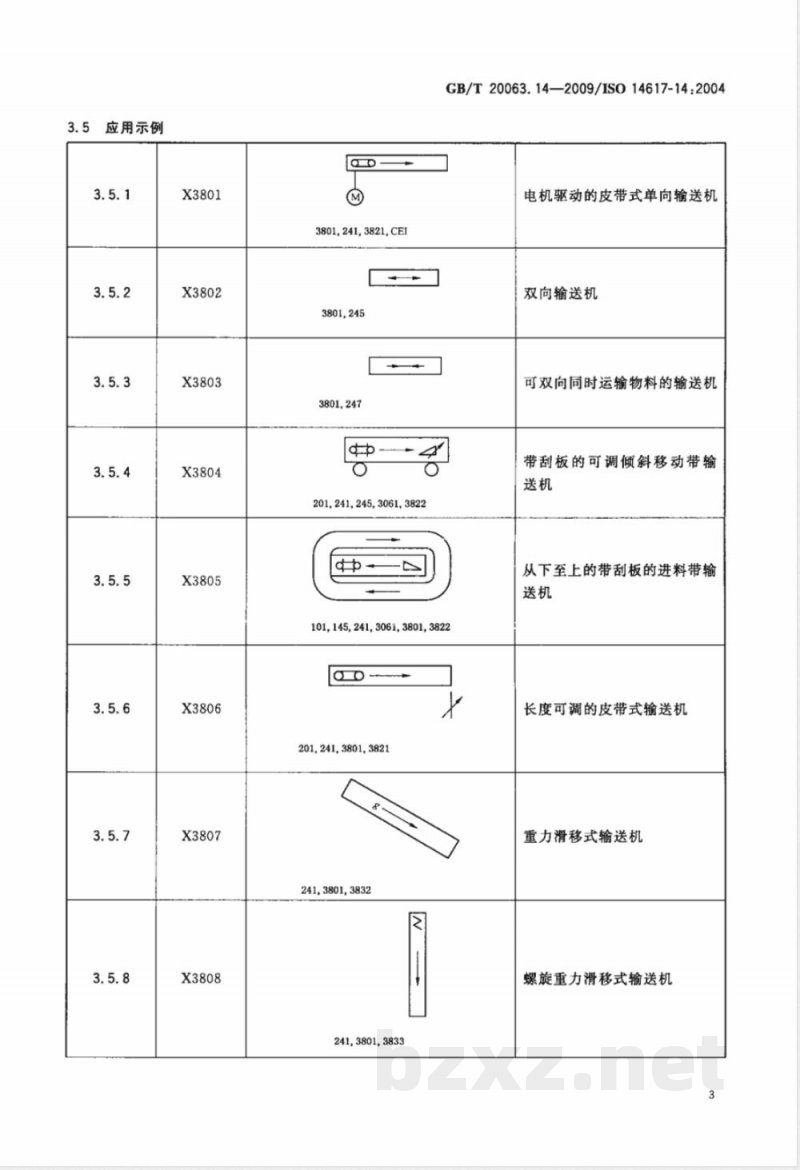

3.5应用示例
3801,241,3821,CEI
3801,245
3801,247
201,241,245,3061,3822
GB/T20063.14—2009/ISO14617-14:2004电机驱动的皮带式单向输送机
双向输送机
可双向同时运输物料的输送机
带刮板的可调倾斜移动带输
从下至上的带刮板的进料带输
101145,241,306,3801,3822
长度可调的皮带式输送机
201,241,3801,3821
重力滑移式输送机
241,3801,3832
螺旋重力滑移式输送机
241,3801,3833
GB/T20063.14—2009/IS014617-14:20043.5.9
241,3801,3806,3830
101,241,3801,3806,3830
101,3801,3806,3830
241,3801,3806,3830
101, 241, 3801, 3807
101,241,3801.3807,3831
241,3801,3808,3824
241,3801,3834
241,3801,3834
241,3801,3834
241,3801,3834
螺旋漏斗进料输送机
（如图所示的两种形式）
压力螺旋式输送机
旋叶送料输送机
（如图所示的两种形式）
振动式旋叶送料输送机
通过转台链接的式双输送机
阶梯向右上输送机
阶梯向右下输送机
阶梯向左上输送机
阶梯向左下输送机
4吊车，升降机，卷扬机和材料搬运机械手4.1
基本特征符号
4.24.1中符号应用规则
4.3符号辅助信息
4.44.3符号辅助信息应用规则
4.5应用示例
245,3841,3851
轨道和联合装置
基本特征符号
245,3841,3851
GB/T20063.14—2009/IS014617-14:2004吊车
升降机，卷扬机
材料搬运机械手
双轨道移动式起重机
架空移动式起重机
双轨式，双线铁道
移车台，横动工作台
轨道转台
铁道倾斗车，顶部平台
GB/T20063.14—2009/IS14617-14:20045.25.1中符号应用规则
5.3符号辅助信息
5.45.3符号辅助信息应用规则
5.5应用示例
245,3852,3853
3852,3854
101,2064,3852,3855
工业车辆，机车和货船
6.1基本特征符号
铁道倾斗车，顶部平台
四铁轨旋转工作台
临近漏斗的铁轨终端倾斗车
工业车辆
叉式起重车
无人驾驶，自动叉式起重车，包括控制移动装置
货柜车
轮胎式装载车
圆木授取起重车
6.26.1中符号应用规则
6.3符号辅助信息
6.46.3符号辅助信息应用规则
6.5应用示例
GB/T20063.14—2009/IS014617-14:2004推土车
载重汽车
有篷货车，货车
油槽车
铁路散篷货车或开顶式拖车
铁路有篷货车或有篷拖车
铁路非固化材料拖车
铁路罐车
