GB/T10609.3—2009
代替GB/T10609.3—1989
技术制图
复制图的折叠方法
Technical drawings--Folding on documents2009-11-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-09-01实施

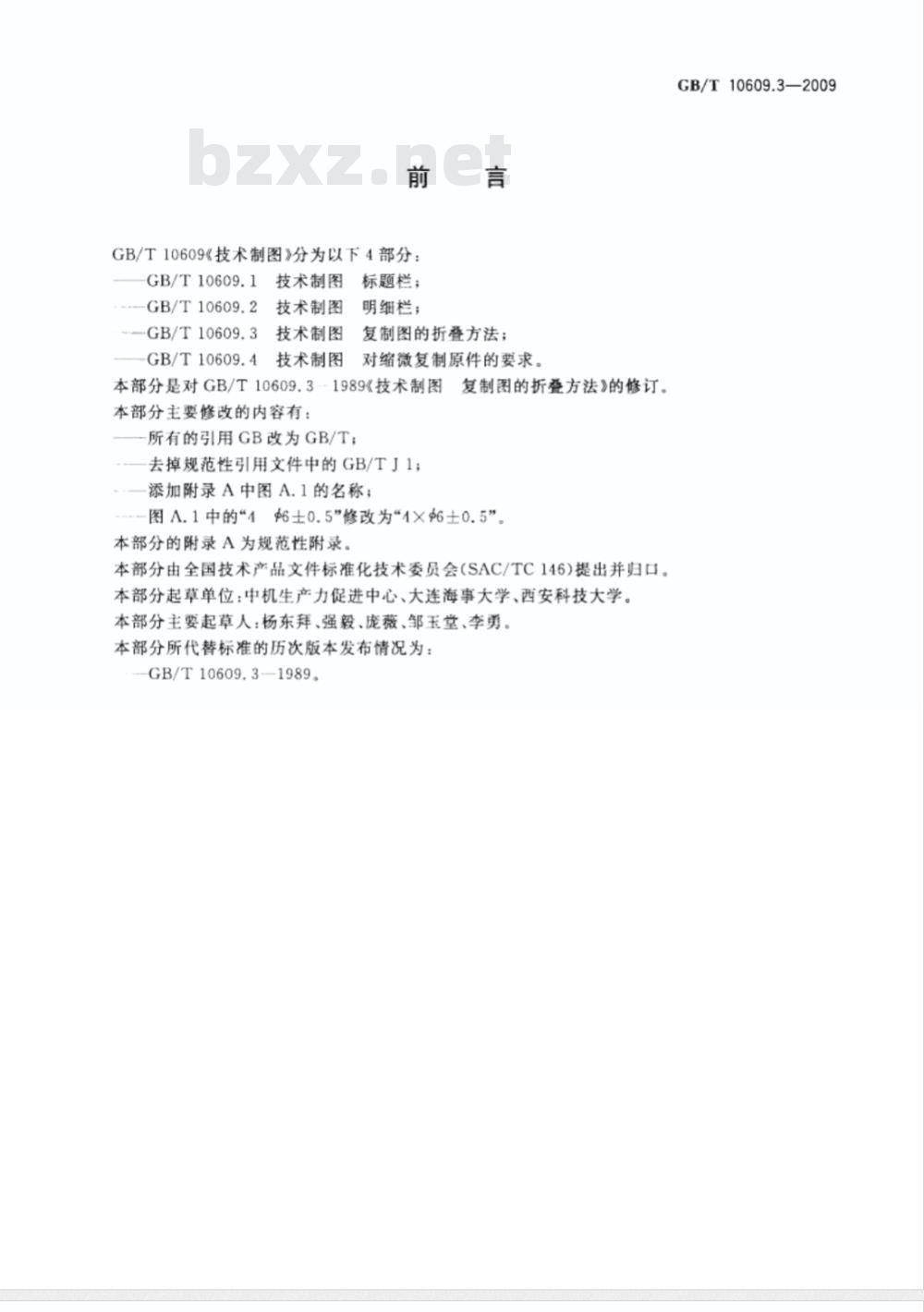

GB/T10609《技术制图》分为以下4部分：GB/T10609.1
技术制图
--GB/T10609.2
技术制图
----GB/T10609.3
技术制图
GB/T10609.4
技术制图
标题栏；
明细栏；
复制图的折叠方法；
对缩微复制原件的要求。
本部分是对GB/T10609.3--1989《技术制图本部分主要修改的内容有：
所有的引用GB改为GB/T；
一去掉规范性引用文件中的GB/TJ1；·—添加附录A中图A.1的名称；复制图的折叠方法》的修订。
图A.1中的“46士0.5”修改为“4×$6士0.5”。本部分的附录A为规范性附录。
本部分由全国技术产品文件标准化技术委员会（SAC/TC146)提出并归口。本部分起草单位：中机生产力促进中心、大连海事大学、西安科技大学。本部分主要起草人：杨东拜、强毅、庞薇、邹玉堂、李勇。本部分所代替标准的历次版本发布情况为：GB/T10609.3--1989。
GB/T10609.3—2009
1范围
技术制图
复制图的折叠方法
GB/T10609的本部分规定了技术图样中复制图的折叠方法。GB/T10609.3—2009
本部分适用于手工折叠或机器折叠的复制图及有关的技术文件，当设计各种归档和管理器具以及设计折叠器时，亦可参照使用。2规范性引用文件
下列文件中的条款通过GB/T10609的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T14689技术制图图纸幅面和格式（GB/T14689·2008，ISO5457：1999，Technicalprod+uctdocumentation-Sizesandlayoutofdrawingsheets,MOD)3基本要求

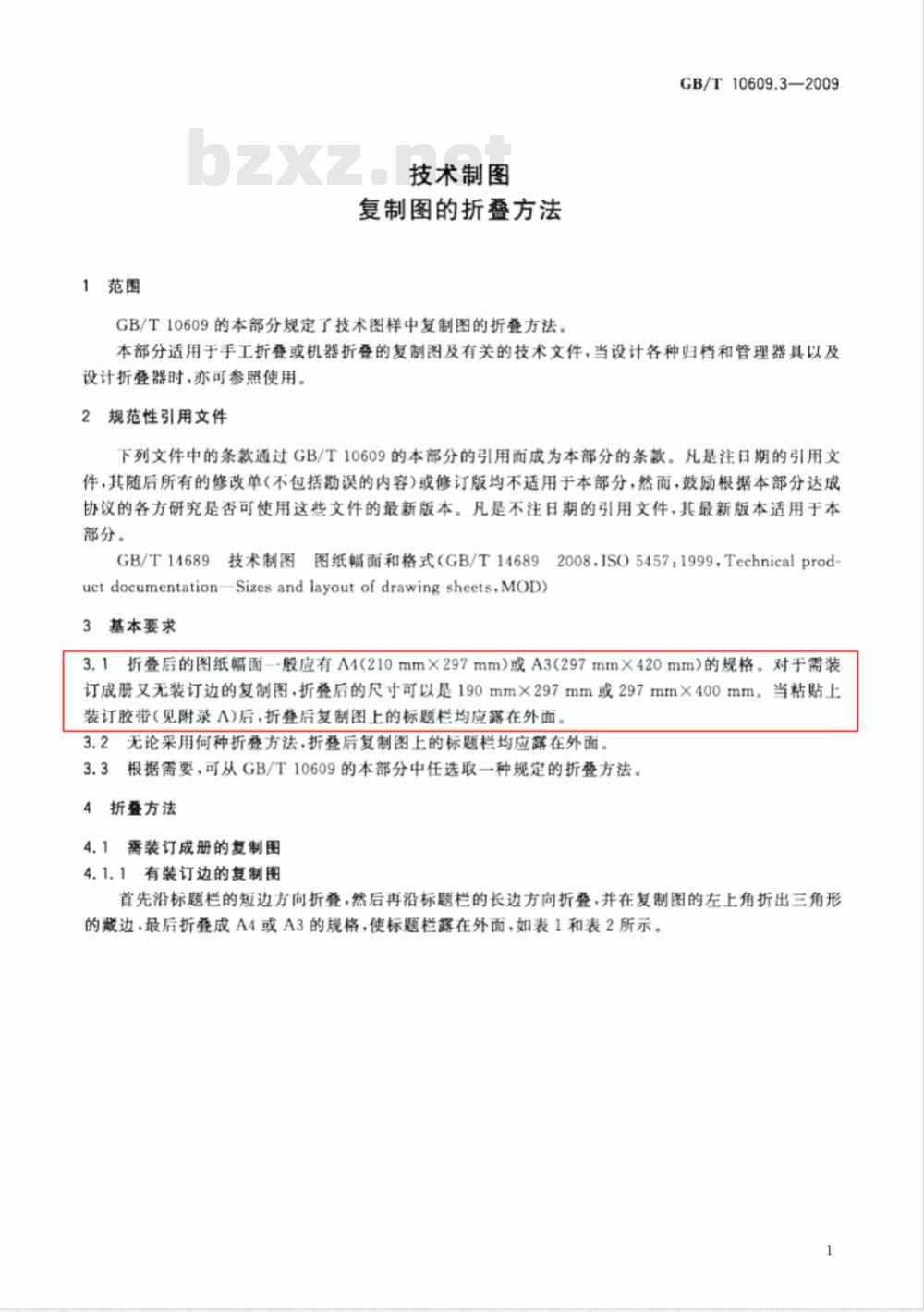

3.1折叠后的图纸幅面-般应有A4(210mm×297mm）或A3(297mm×420mm）的规格。对于需装订成册又无装订边的复制图，折叠后的尺寸可以是190mm×297mm或297mm×400mm。当粘贴上装订胶带（见附录A）后，折登后复制图上的标题栏均应露在外面。3.2无论采用何种折叠方法，折叠后复制图上的标题栏均应露在外面。3.3根据需要，可从GB/T10609的本部分中任选取一种规定的折叠方法。4折叠方法
4.1需装订成册的复制图
4.1.1有装订边的复制图
首先沿标题栏的短边方向折叠，然后再沿标题栏的长边方向折叠，并在复制图的左上角折出三角形的藏边，最后折叠成A4或A3的规格，使标题栏露在外面，如表1和表2所示。1
GB/T10609.3—2009

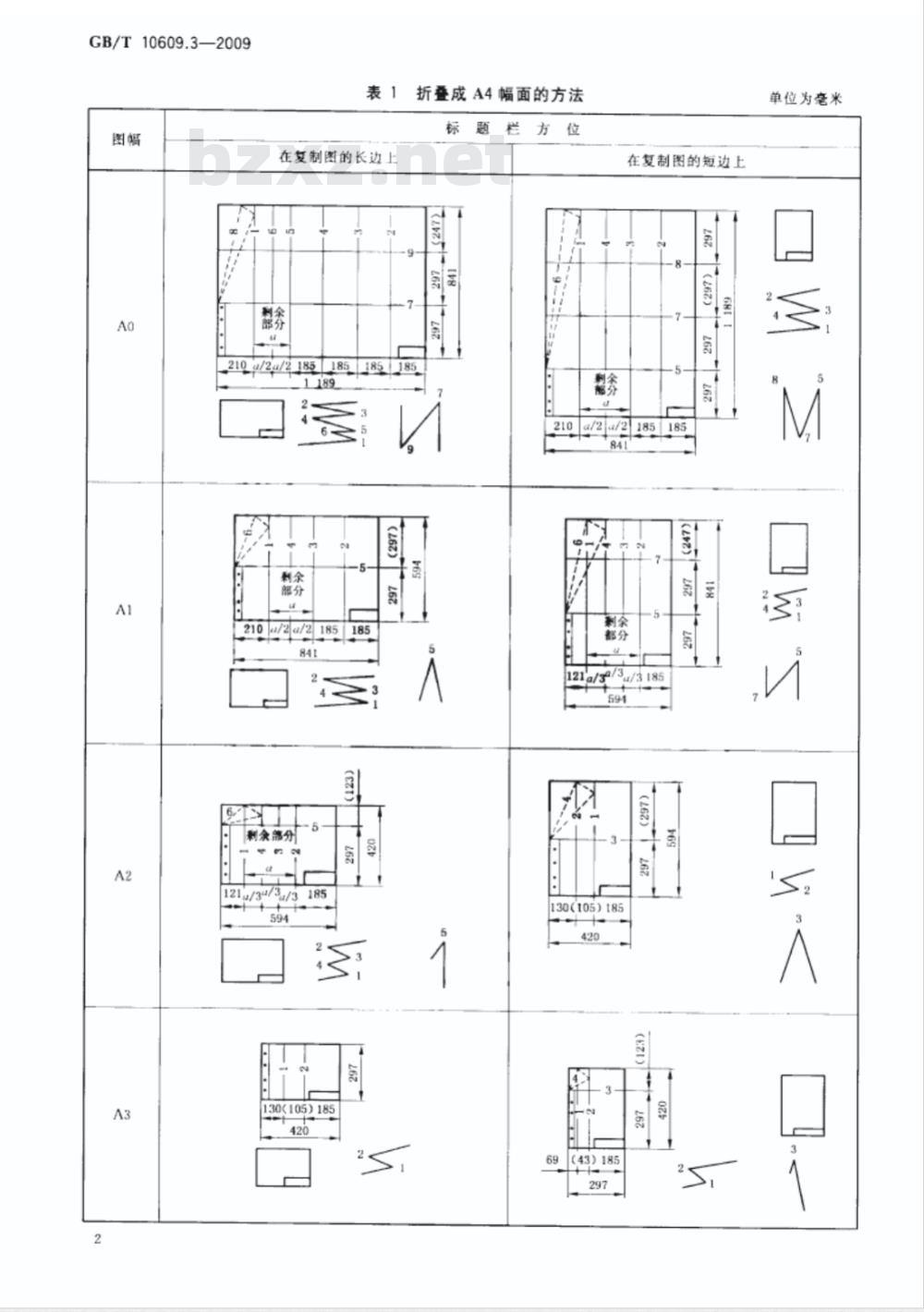

表1折叠成A4幅面的方法
在复制图的长边上
210/2/2185185
1851185
130(105)185
30(105)18
在复制图的短边上
单位为毫米

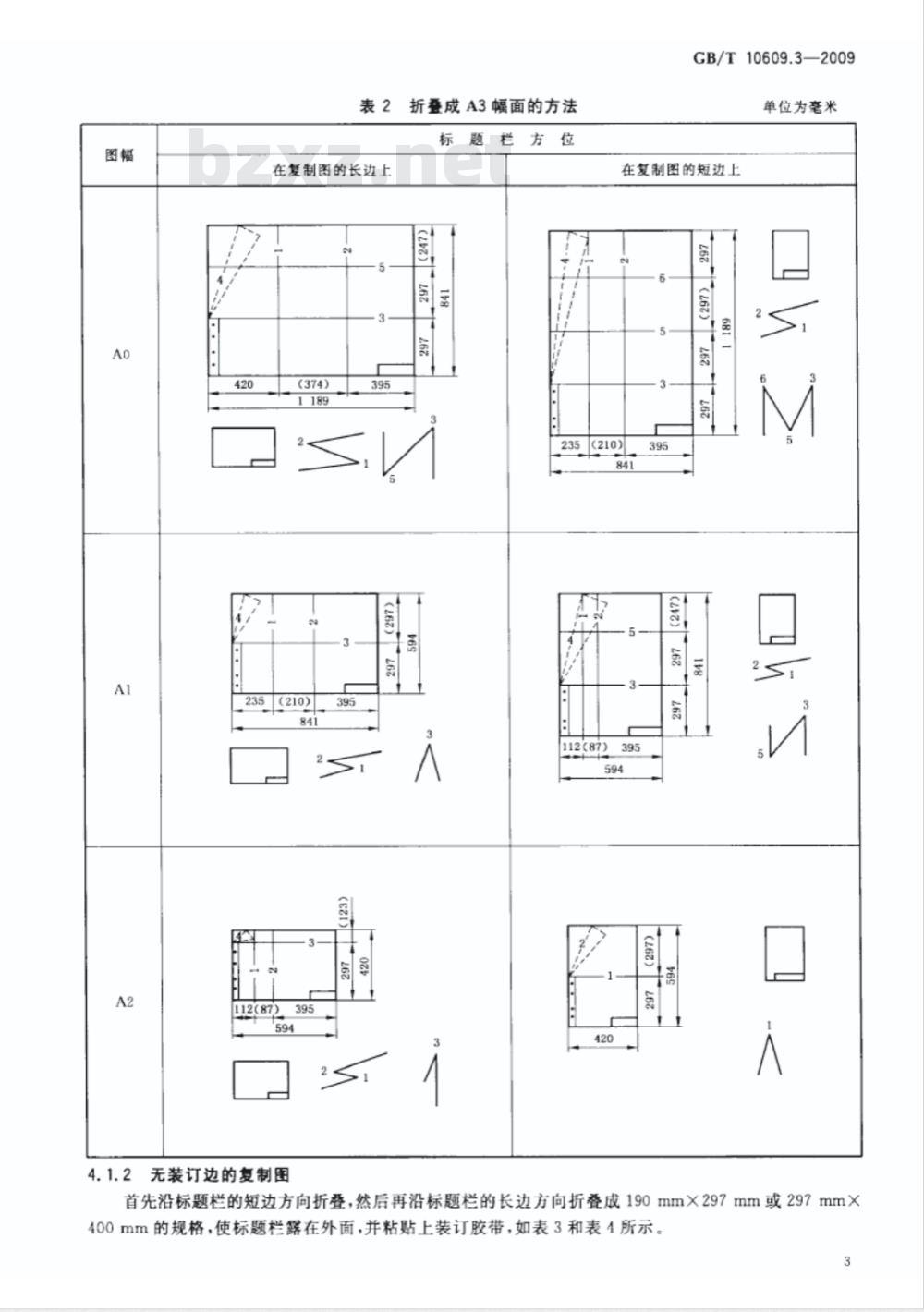

表2折叠成A3幅面的方法
标题栏方位
在复制图的长边上
4.1.2无装订边的复制图
GB/T10609.3—2009
单位为毫米
在复制图的短边上
112(87)
首先沿标题栏的短边方向折叠，然后再沿标题栏的长边方向折叠成190mm×297mm或297mm×400mm的规格，使标题栏露在外面，并粘贴上装订胶带，如表3和表4所示。GB/T10609.3—2009
表3折叠成A4幅面的方法
标题栏方位
在复制图的长边上
剩余部分
4/2u/2190
利余部分
190190
/2/2190190190
剩余部分
a/4u/4a/4g/4190www.bzxz.net
剩余部分
u/25/2190
余部分
在复制图的短边上
190190
ca/2/2|190
剩余部分
a/4a/4a/4a/4190
a/2a/2190
单位为毫米
表4折叠成A3幅面的方法
在复制图的长边上
剩余部分
剩余祁分
4.2不装订成册的复制图
不装订成册的复制图的折叠方法有以下两种。4.2.1第一种折叠方法
栏方位
剩余部分
GB/T10609.3—2009
单位为毫米
在复制图的短边上
（26）
首先沿标题栏的长边方向折叠，然后再沿标题栏的短边方向折叠成A4或A3的规格，使标题栏露在外面，如表5和表6所示。
GB/T10609.3—2009
表5折叠成A4幅面的方法
在复制图的长边上
210210210210
(210)210
（174）210
（210)210
在复制图的短边上
（210210210
174)_21D
(210)216
单位为毫米
表6折登成A3幅面的方法
标题栏方位
在复制图的长边上
4.2.2第二种折叠方法
GB/T10609.3—2009
单位为毫米
在复制图的短边上
首先沿标题栏的短边方向折叠，然后再沿标题栏的长边方向折叠成A4或A3的规格，使标题栏露在外面，如表7和表8所示。
GB/T10609.3—2009
（139）
表7折叠成A4幅面的方法
栏方位
在复制图的长边上
_210210210_210210
在复制图的短边上
(210)210210
174)210
(210)210
2101210
单位为毫米
表8折叠成A3幅面的方法
栏方位
在复制图的长边上
174）
GB/T10609.3—2009
单位为毫米
在复制图的短边上
4.3加长幅面复制图的折叠方法
根据标题栏在图纸幅面上的方位，可参照前述方法折叠。4.3.1需装订成册的加长幅面复制图有装订边的加长幅面复制图。当标题栏位于复制图的长边时（见表1和表2），可将加长复制图的长边部分先折出210mm(对A4)或420mm（对A3），再将其余部分折成等于或小于185mm（对A4)或395mm（对A3)的尺寸，使标题栏露在外面。当标题栏位于复制图的短边上时（见表1和表2）。可将加长复制图的长边部分折叠成等于或小于297mm的尺寸，使标题栏露在外面。9
