【国家标准(GB)】 钢丝螺套用内螺纹

ICS 21.060.10
中华人民共和国国家标准
GB/T24425.5--2009
钢丝螺套用内螺纹
Internal thread for wire thread inserts2009-10-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-03-01实施

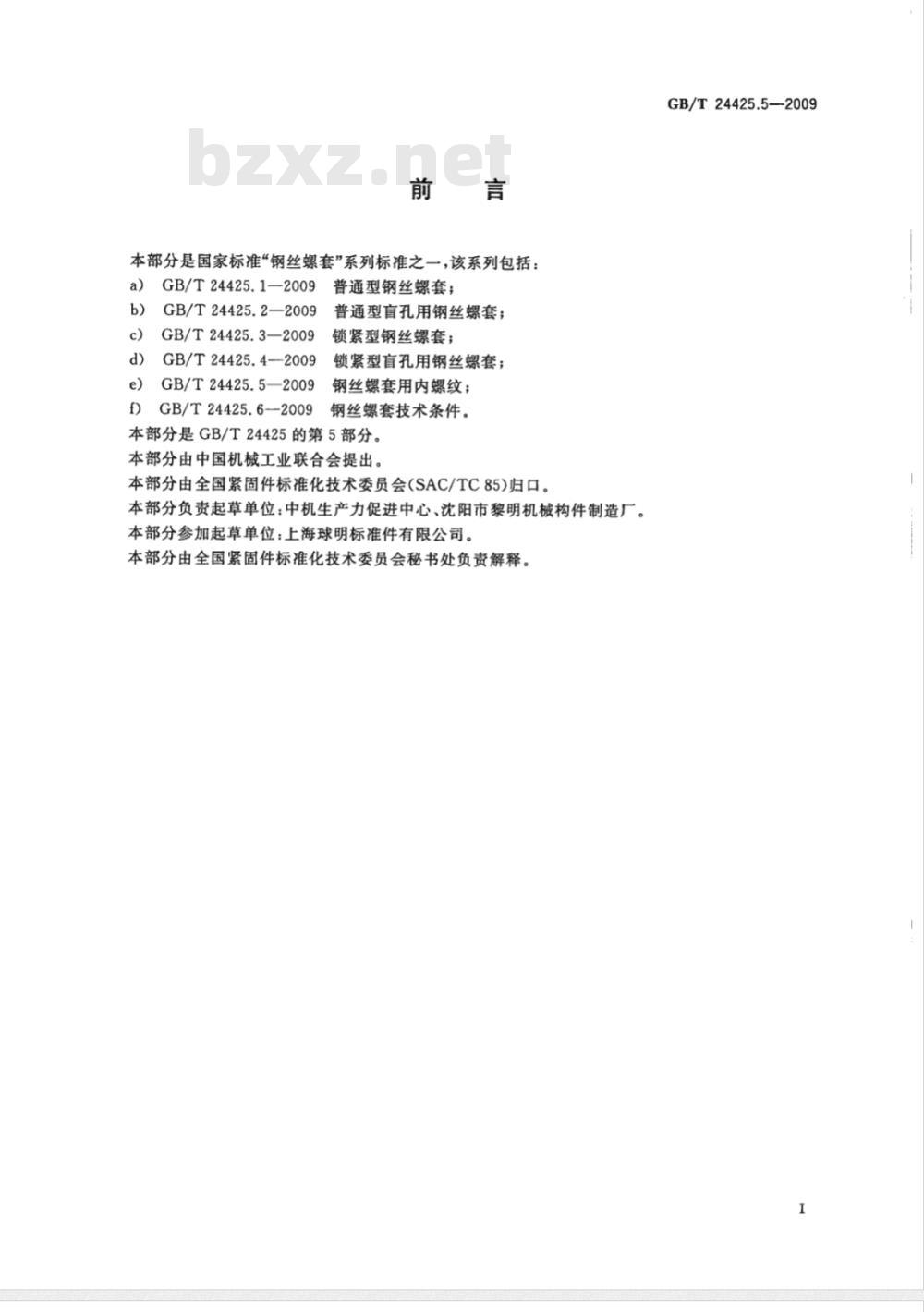

本部分是国家标准“钢丝螺套”系列标准之一，该系列包括：a)
GB/T24425.1—2009
GB/T24425.2—2009
GB/T24425.3—2009
GB/T24425.4—2009
GB/T24425.5—2009
GB/T24425.6-2009
普通型钢丝螺套；
普通型盲孔用钢丝螺套；
锁紧型钢丝螺套；
锁紧型盲孔用钢丝螺套；
钢丝螺套用内螺纹；
钢丝螺套技术条件。
本部分是GB/T24425的第5部分。本部分由中国机械工业联合会提出。本部分由全国紧固件标准化技术委员会(SAC/TC85)归口。本部分负责起草单位：中机生产力促进中心、沈阳市黎明机械构件制造厂。本部分参加起草单位：上海球明标准件有限公司。本部分由全国紧固件标准化技术委员会秘书处负责解释。GB/T24425.5—2009
1范围
钢丝螺套用内螺纹
GB/T24425.5—2009
GB/T24425的本部分规定了螺纹公称直径为2mm～39mm、螺距为0.4mm~4mm的安装钢丝螺套用内螺纹的基本尺寸与公差。钢丝螺套旋人本部分规定的内螺纹后，所形成内螺纹的中径公差带是由钢丝螺套用内螺纹中径公差带和钢丝螺套型面公差构成。本部分规定了用于5H和6H(GB/T197)的内螺纹，推荐普通型钢丝螺套选用6H，锁紧型钢丝螺套选用5H。注：本部分使用的“螺纹公称直径”和“钢丝螺套规格”是指钢丝螺套装人本部分规定的内螺纹后，所形成内螺纹的螺纹公称直径和螺纹规格。
2规范性引用文件
下列文件中的条款通过GB/T24425的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T192普通螺纹基本牙型（GB/T192--2003，ISO68-1：1998，ISOgeneralpurposescrewthreads-Basic profile—Part 1:Metric screw threads,MOD)GB/T197普通螺纹公差（GB/T197—2003，ISO965-1：1998，ISOgeneralpurposemetricscrew threads-Tolerances-Part 1:Principles basic data,MOD)3螺纹牙型与公差带

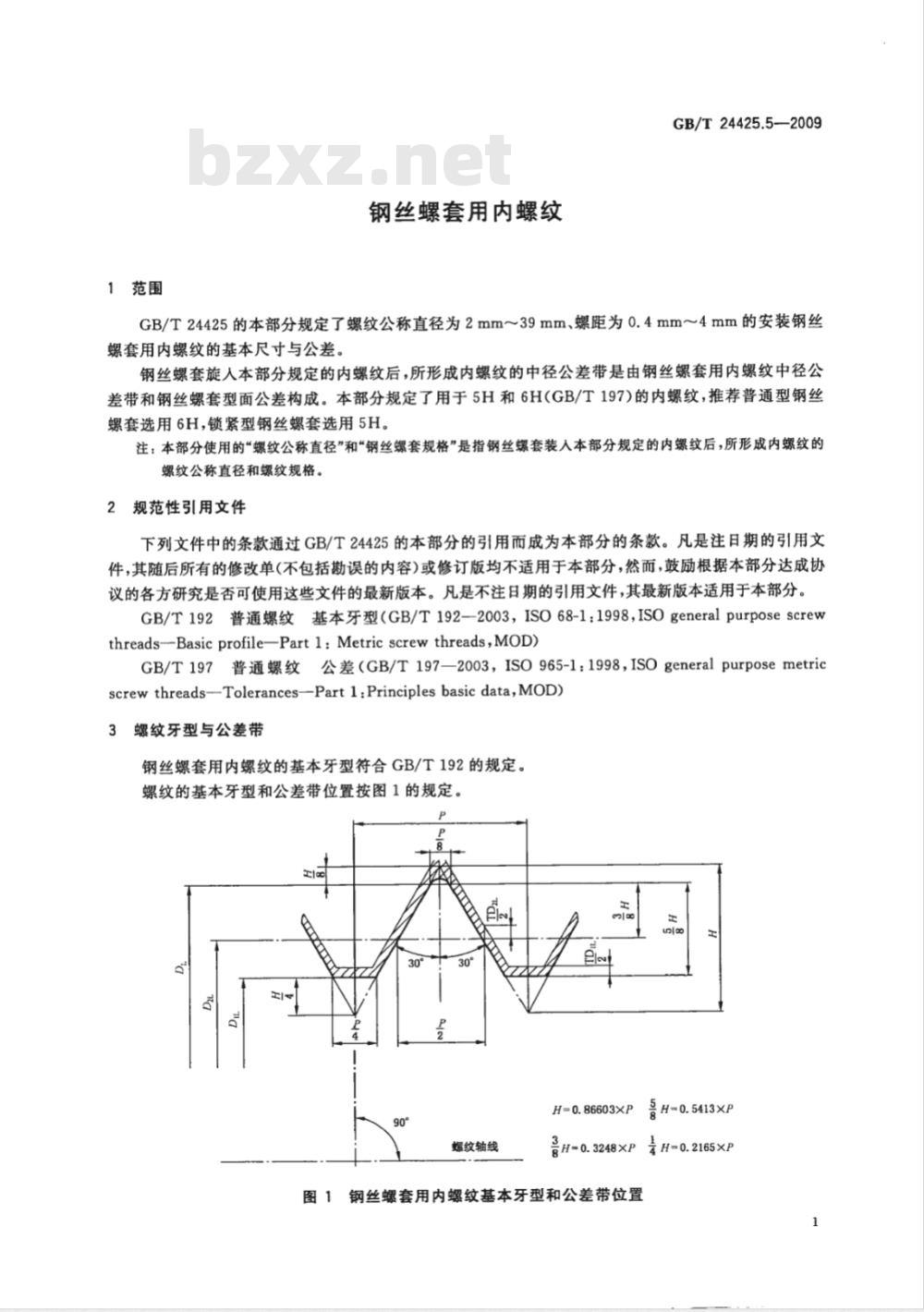

钢丝螺套用内螺纹的基本牙型符合GB/T192的规定。螺纹的基本牙型和公差带位置按图1的规定。P
H=0.86603×P
H=0.5413XP
螺纹轴线
H-0.3248XP
H=0.2165×P
钢丝螺套用内螺纹基本牙型和公差带位置图一
GB/T24425.5—2009
4螺纹尺寸与公差
螺纹尺寸与公差按表1的规定。

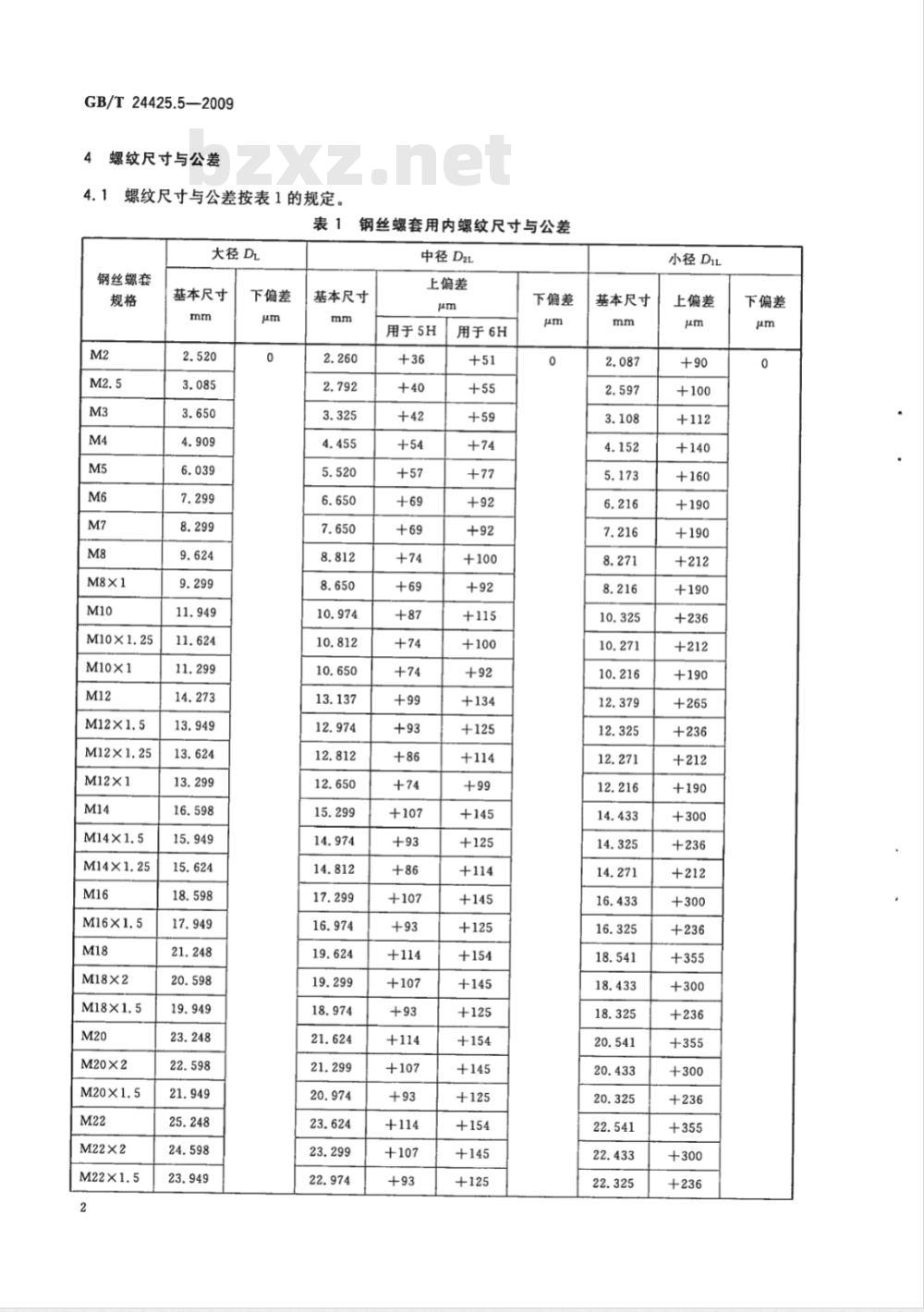

钢丝螺套用内螺纹尺寸与公差
大径DL
钢丝螺套
M10×1.25
M12×1.25
M12×1
M14×1.25
M18×2
M20×2
M22×2
基本尺寸
下偏差
基本尺寸
中径D2L
上偏差
用于5H
用于6H
下偏差
基本尺寸
14,325
小径DiL
上偏差
下偏差
钢丝螺套
M24×2
M27×2
M30×2此内容来自标准下载网
M33×2
M36×3
M36×2
M39×3
M39×2
大径DL
基本尺寸
下偏差
基本尺寸

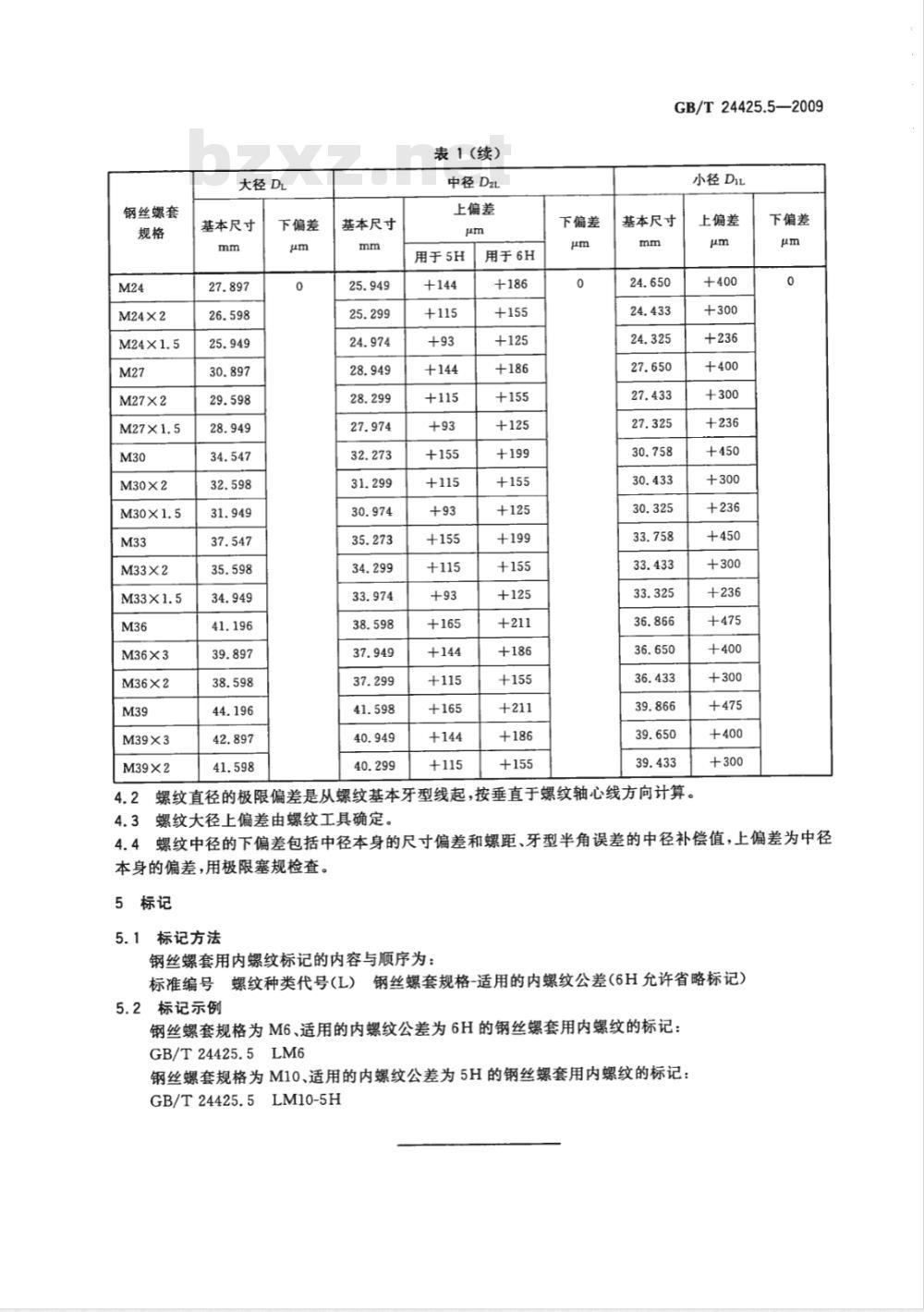

表1(续)
中径D2L
上偏差
用于5H
用于6H
下偏差
GB/T24425.5—2009
小径DiL
基本尺寸
4.2螺纹直径的极限偏差是从螺纹基本牙型线起，按垂直于螺纹轴心线方向计算。上偏差
下偏差
3螺纹大径上偏差由螺纹工具确定4.3
4螺纹中径的下偏差包括中径本身的尺寸偏差和螺距、牙型半角误差的中径补偿值，上偏差为中径4.4
本身的偏差，用极限塞规检查。5标记
5.1标记方法
钢丝螺套用内螺纹标记的内容与顺序为：标准编号螺纹种类代号（L）钢丝螺套规格-适用的内螺纹公差（6H允许省略标记）标记示例
钢丝螺套规格为M6、适用的内螺纹公差为6H的钢丝螺套用内螺纹的标记：GB/T24425.5LM6
钢丝螺套规格为M10、适用的内螺纹公差为5H的钢丝螺套用内螺纹的标记：GB/T24425.5LM10-5H
GB/T 24425.5-2009
打印日期：2010年3月10日F002
