【国家标准(GB)】 锁紧型盲孔用钢丝螺套

ICS21.060.10
中华人民共和国国家标准
GB/T24425.4-—2009
锁紧型盲孔用钢丝螺套
Prevailing torque type wire thread inserts for blind hole2009-10-15发布
中华人民共和国国家质量监督检验检疫总局国国
2010-03-01实施
本部分是国家标准“钢丝螺套”系列标准之，该系列包括：a)
GB/T24425.1--2009普通型钢丝螺套；GB/T24425.22009普通型盲孔用钢丝螺套；GB/T24425.3—2009锁紧型钢丝螺套；c)
GB/T24425.4—2009锁紧型盲孔用钢丝螺套；GB/T24425.5—2009钢丝螺套用内螺纹；e)
GB/T24425.6--2009钢丝螺套技术条件。f
本部分是GB/T24425的第4部分。本部分的附录A是资料性附录。
本部分由中国机械工业联合会提出。本部分由全国紧固件标准化技术委员会（SAC/TC85）归口。本部分负责起草单位：中机生产力促进中心、沈阳市黎明机械构件制造厂。本部分参加起草单位：上海球明标准件有限公司。本部分由全国紧固件标准化技术委员会秘书处负责解释。GB/T24425.4—2009

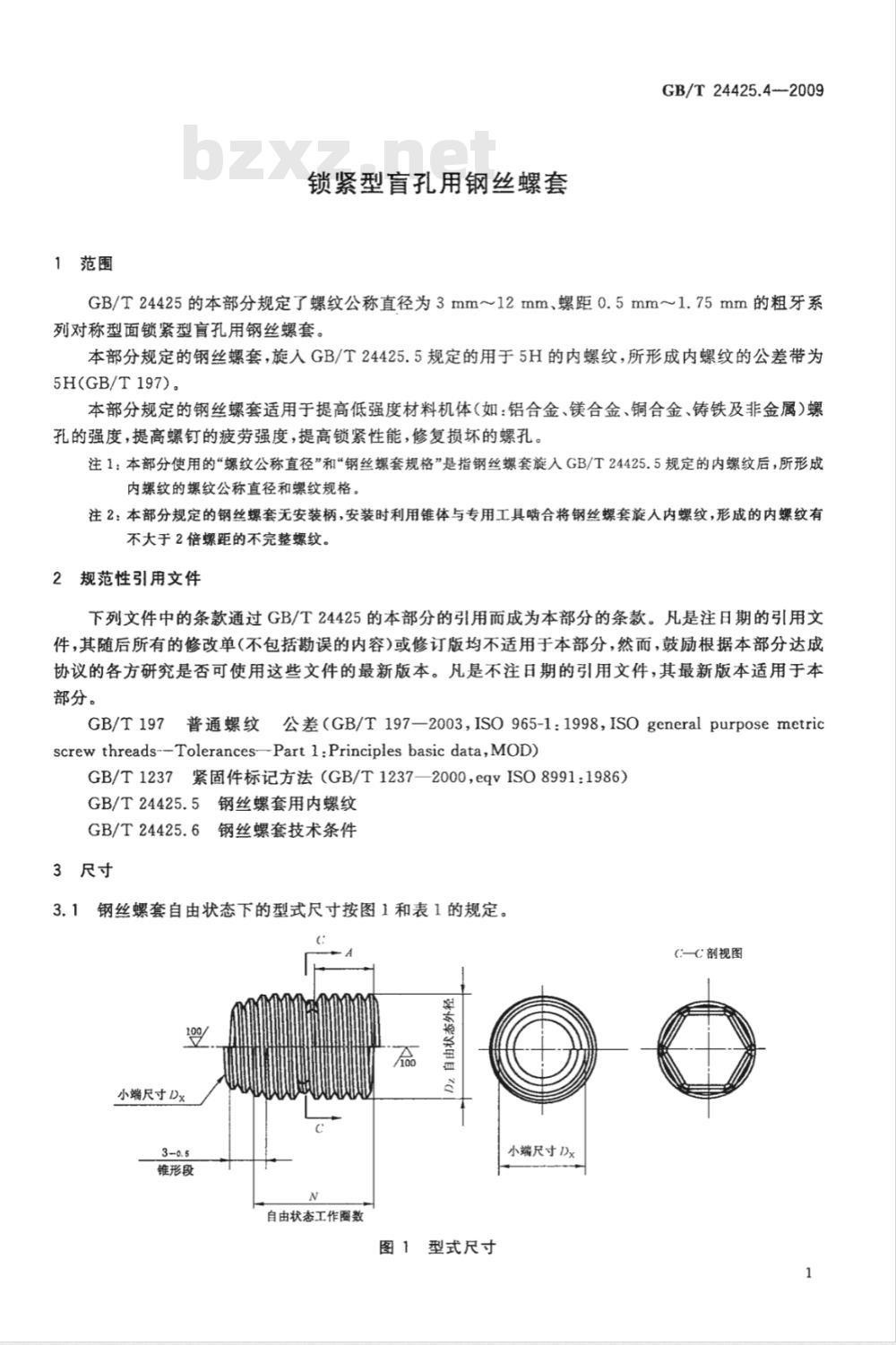

1范围
锁紧型盲孔用钢丝螺套
GB/T24425.4-—2009
GB/T24425的本部分规定了螺纹公称直径为3mm12mm、螺距0.5mm~1.75mm的粗牙系列对称型面锁紧型盲孔用钢丝螺套。本部分规定的钢丝螺套，旋入GB/T24425.5规定的用于5H的内螺纹，所形成内螺纹的公差带为5H(GB/T197)。
本部分规定的钢丝螺套适用于提高低强度材料机体（如：铝合金、镁合金、铜合金、铸铁及非金属）螺孔的强度，提高螺钉的疲劳强度，提高锁紧性能，修复损坏的螺孔。注1：本部分使用的“螺纹公称直径”和\钢丝螺套规格”是指钢丝螺套旋入GB/T24425.5规定的内螺纹后，所形成内螺纹的螺纹公称直径和螺纹规格。注2：本部分规定的钢丝螺套无安装柄，安装时利用锥体与专用工具啮合将钢丝螺套旋入内螺纹，形成的内螺纹有不大于2倍螺距的不完整螺纹。
2规范性引用文件
下列文件中的条款通过GB/T24425的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T197普通螺纹公差（GB/T197—2003,ISO965-1:1998,ISOgeneralpurposemetricscrewthreads--TolerancesPart1:Principlesbasicdata,MOD)GB/T1237紧固件标记方法（GB/T1237—2000eqvISO8991:1986）GB/T24425.5钢丝螺套用内螺纹
GB/T24425.6钢丝螺套技术条件
3尺寸
3.1钢丝螺套自由状态下的型式尺寸按图1和表1的规定。(—C剖视图
小端尺寸Dx
锥形段
自由状态工作圈数
小端尺寸 Dx
图1型式尺寸
GB/T24425.4—2009
钢丝螺套规格
尺寸(粗牙螺纹)
自由状态直径Dz
钢丝螺套自由状态工作圈数为白由状态总圈数减去2圈非工作圈。3.2
小端尺寸Dx
钢丝螺套的长度按自由状态工作圈数选取，其对应的安装后工作长度见表2。3.3
单位为毫米
3.4以螺纹公称直径(d)的倍数表示的钢丝螺套公称长度与自由状态工作圈数和安装后工作长度的对照见附录A。
3.5M5及其以下的钢丝螺套，允许锥体端保留长度(m）小于(2/3)Dz的直柄，见图2。>
锥体端保留长度
4锁紧圈
4.1锁紧圈是由位于钢丝螺套中部的多边形组成，其两侧的非锁紧圈应不少于2圈，对于自由状态圈数大于8圈的钢丝螺套，应保持A段内的非锁紧圈的圈数为NA=(N/3)～(N/3十1）。4.2在保证锁紧力矩的条件下，锁紧圈的圈数、形状和尺寸由制造者确定。5技术条件
钢丝螺套的型面尺寸、技术要求、验收检查以及标志与包装按GB/T24425.6的规定。2
GB/T24425.4--2009
6691006888998819822826882062222882922691812008191919181221]
168228
1808211892
1001801111811110
100622
'911es1'911e
511828
1888708
192850
189616798
ruu/（）wwW.bzxz.Net
162291 7[9825s1
GB/T24425.4—2009
5标记
6.1标记方法
钢丝螺套标记的内容与顺序为：类别标准编号钢丝螺套规格-自由状态工作圈数其他按GB/T1237的规定。
2标记示例
钢丝螺套规格为M10、自由状态工作圈数为8圈的锁紧型盲孔用钢丝螺套的标记：钢丝螺套
GB/T24425.4M10-8
钢丝螺套规格
附录A
(资料性附录）
GB/T24425.4-2009
钢丝螺套公称长度与自由状态工作圈数和安装后长度的对照表A.1
钢丝螺套公称长度与自由状态圈数和安装后长度的对照表公称长度
自由状态工作圈数N
安装后工作长度L(参考)/mm
GB/T24425.4—2009
钢丝螺套规格
ad表示螺纹公称直径。
公称长度”
表A.1(续）
自由状态工作圈数N
安装后工作长度L（参考）/mm
