【国家标准(GB)】 电线电缆用黑色聚乙烯塑料

ICS 83.080.20
中华人民共和国国家标准
GB/T15065-2009
代替GB15065—1994
电线电缆用黑色聚乙烯塑料
Black polyethylene compounds for wire and cable2009-10-15 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-03-01实施
中华人民共
国家标推
电线电缆用黑色聚乙烯塑料
CB/T15065-2009
中国标雅出版社出版发行
北京复兴门外三里河北街16号
邮敢编码：100045
网证 spc. net, cn
电话：68523946
68517548
中国标推出版社秦皇岛印刷厂印刷各地新华书店经销
印张 0.75字数17千字
开本 880×1230 1/16
2010年1月第一版
2010 年 1月第一次印刷
加号：155066-1 39842
定价16.00元
由本社发行中心调换
如有印装差错
版权专有傻权必究
举报电话：（010)68533533

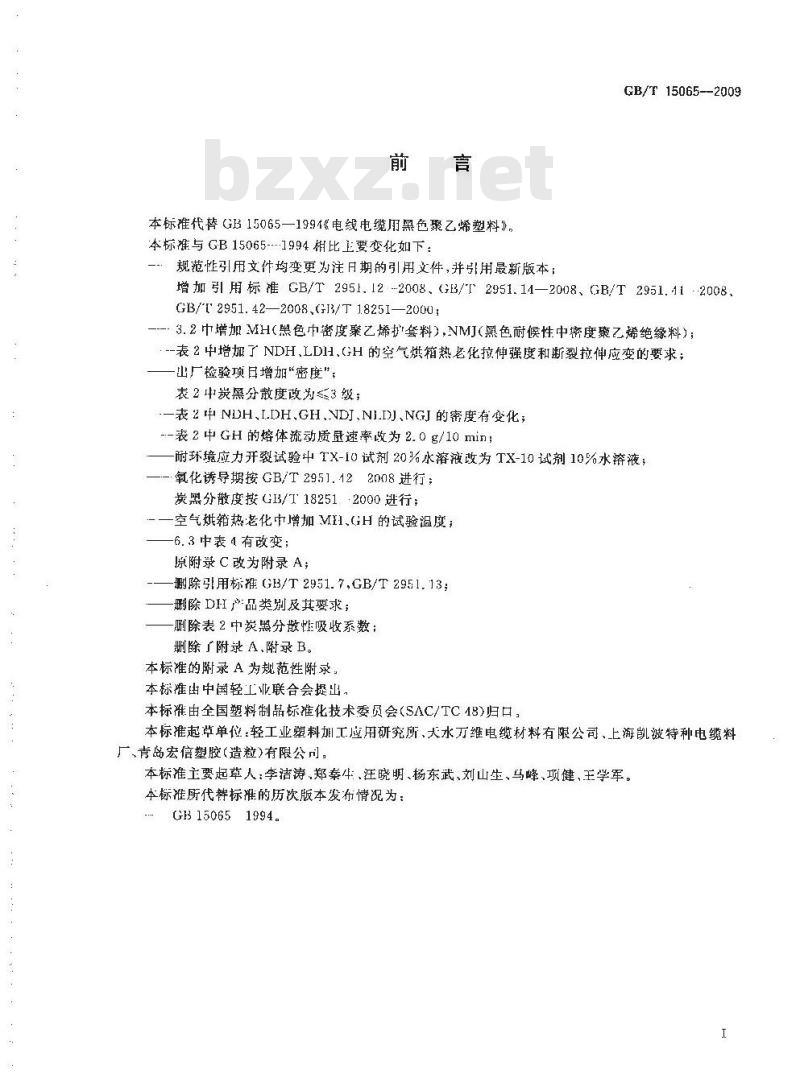

本标推代替GB15065—1994《电线电缆用黑色聚乙烯塑料》，本标准与GB15065--1994相比上要变化如下：规范性引用文件均变更为注月期的引用文件，并号用最新版本；GB/T15065--2009
增加引用标准 GB/T2951.12--2008、GB/T2951.14—2008、GB/T 2951.11-2008、GB/T2951.42—2008.GJ3/T18251—2000:·3.2中增加MH（黑色巾中密度乙烯扩套料），NMJ（黑色耐候性中密度聚乙烯绝缘料）；--表2中增加了NDH、LDIH.GH的空气烘箱热老化拉伸强度和断裂拉伸应变的要求；山厂检验项目增加“密度\；
表2中炭黑分散度改为≤3级；
一表2中NDH、I.DH,GH、NDJ、NI.IDJ、NGJ的密度有变化；--表2中GH的熔体流动质量速率改为2.0g/10min;耐环境应力开裂试验中TX-10试剂20%水溶液改为TX-10试剂10%水溶液；氧化诱导期按GB/T2951.122008进行；炭黑分散度按GB3/I182512000进行：空气烘箱热老化中增加MII、GH的试验温度；-6.3中表4有改变；
原附录 C 改为附录 A;
除引用标准GB/T2951.7,GB/T2951.13；删除DH产品类别及其要求；
删除表2中炭黑分散性吸收系数：删除了附录A、附录B。
本标准的附录A为规范性附录。
本标准由中国轻工业联合会提出。本标准由全国塑料制品标准化技术委员会(SAC/TC48)归口，本标准起草单位轻工业塑料加工应用研究所、大水万维电缆材料有限公司、上海凯波特种电缆料厂、青岛宏信塑胶(造粒)有限公司。本标准主要起草人：李洁涛、郑秦牛、汪晓明、杨东武、刘山生、马峰、项健、王学军。本标准所代替标准的历次版本发布情况为：GB 15065 1994.

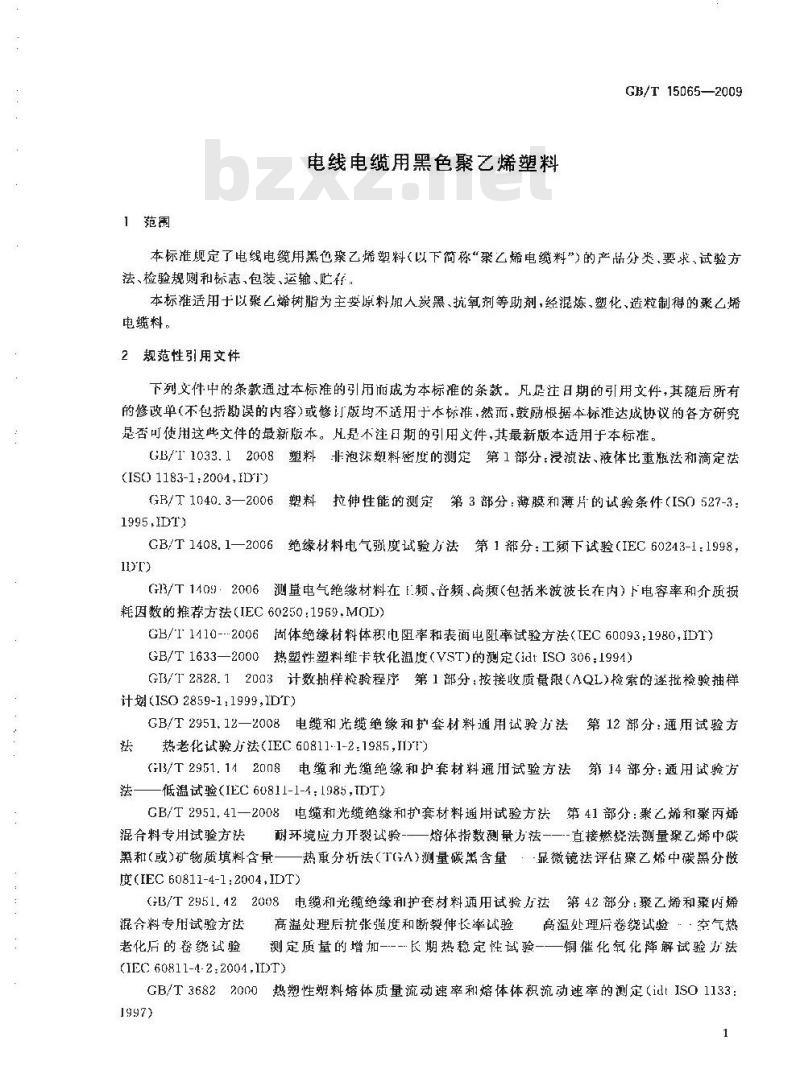

1范围
电线电缆用黑色聚艺烯塑料
GB/T 15065—2009
本标准规定了电线电缆用黑色聚乙烯塑料（以下简称“聚乙烯电缆料”）的产品分类，要求、试验方法、检验规则和标志，包装、运输、贮存：本标准适用于以聚乙烯树脂为主要原料人炭黑、抗氧剂等助剂，经混炼、塑化、造粒制得的聚乙烯电缆料。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标推达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/I1033.12008塑料非泡沫塑料密度的测定第1部分：浸流法、液体比重瓶法和滴定法(ISO 1183-1:2004,IDT)
GB/T1040.3—2006塑料拉伸性能的测定第3部分：薄膜和薄片的试验条件（ISO527-3：1995,IDT)
GB/T1408.1—2006绝缘材料电气强度试验力法第1部分：工频下试验（IEC60243-1：1998，G13/T1409：2006测堂电气绝缘材料在E频、音频、高频（包括米波被长在内）卜电容率和介质损耗因数的推荐方法（IEC60250：1969.MOD)GB/I1410---2006固体绝缘材料体积电阻率和表面电阻率试验方法（[EC60093：1980，IDT）GB/T1633—2000：热塑性塑料维-卡软化温度（VST)的测定（idtISO306：1994）GI3/T2828.12003计数拥样检验程序第1部分：按接收质量限（AQL)检索的遥批检验抽样计划(ISO 2859-1:1999,IDT)
GB/T2951.12一2008电缆和光缆绝缘和护套材料通用试验方法第12部分：通用试验方法
热老化试验方法IEC608111-2.19851F)(G13/T2951.142008电缆和光缆绝缘和护套材料通用试验方法第14部分：通用试验方法
低温试验(IEC 60811-1-4;1985,TD)T)GB/T2951.41一2008电缆和光缆绝缘和护套材料通用试验方法第41部分：聚艺烯和聚丙烯耐环境应力开裂试验-——熔体指数测量方法——-直接燃烧法测量聚乙烯中碳混合料专用试验方法
黑和（或）矿物质填料含量—热重分析法（TGA）测量碳黑含量显微镜法评估聚乙烯中碳黑分做度(IEC 60811-4-1:2004,IDT)
GB/T2951.122008电缆和光缆绝缘和护套材料通用试验片法第42部分：聚乙烯和聚内烯混合料专用试验方法
老化后的绕试验
高温处理后卷绕试验“·空气热高溢处理后抗张强度和断裂伸长率验测定质量的增加—--长期热稳定性试验———铜催化氛化降解试验为法(IEC 60811--2.2004,IDT)
GB/T36822000热塑性塑料熔体质量流动速率利熔体体积流动速率的测定（idtISO1133：1997)

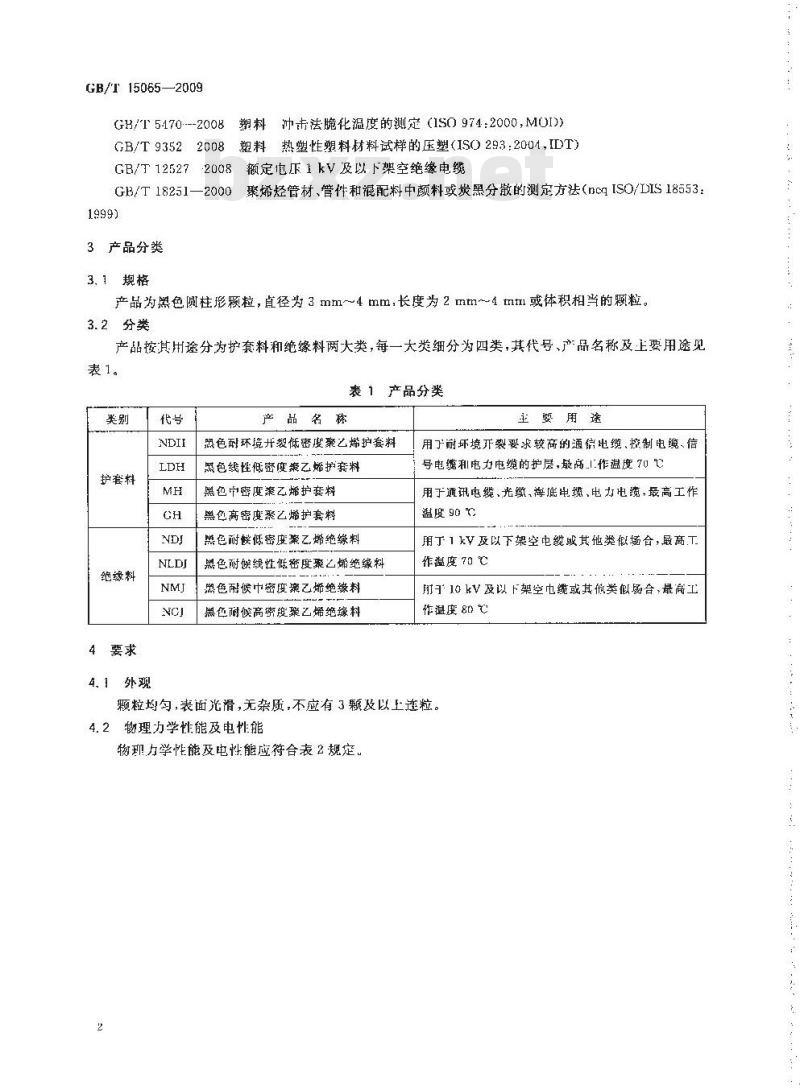

GB/T 15065—2009
GH/T 5470----2008
GB/T 93522008
塑料冲击法脆化温度的测定（1S0974：2000，M01)）塑料热塑性塑料材料试样的压塑（ISO293:2001,IDT)GB/T 125272008
GB/T18251—2000
3产品分类
3.1规格
癫定值压1kV及以卜架空绝缘电缆聚烯烃管材、管件和混配料中颜料或炭熙分散的测定方法（nqISO/DIS18553：产品为黑色圆柱颗粒，直径为3mm～~4mm，长度为2mm~4tmm或体积相当的颗粒。3.2分类
产品按其用途分为护套料和绝缘料两大类，每一大类细分为四类，其代号、产品名称及上要用途见表1。
表1产品分类
护粪料
绝缘料
4要求
4.1外观
产品名称
熙色耐环境开裂低密度聚艺烯护套料黑色线性低密度案乙烯护套料
黑包中密度案乙烯护套料
黑色高密度聚乙烯护套料
熙色耐筷低密度策乙烯绝缘料
熙色耐候线性低密度聚乙烯绝缘料黑色耐候中密度亲乙烯绝缘料
黑色耐候高密聚乙烯绝缘料
主婴用途
用于耐环境开裂要求较商的通信电缆、控制电缆、信号电缆和电力电缆的护层,最高.1作温度 70用于通讯电缆，光缴,海底电缆、电力电缆，最高工作温度90℃
用丁 1 kV及以下架空电缆或其他类似场合，最高,T作蕴度70℃
用于10kV及以下架空电缆或其做类似盈合，最高工作温度80℃
颗粒均勾，表面光滑，无杂质，不应有3颗及以上连粒。4.2物理力学性能及电性能
物现力学性能及电性能应符合表2规定2
GB/T 15065—2009
ss6'℃
GB/T 15065—2009
5试验方法
5.1外观
在白然光线下月测。
5.2物理力学性能
5.2.1试样制备
按GB/T93522008的规定进行。
5.2.2熔体质量流动速率
按GB/T 36822000中条件1)进行。5.2.3密度
按GB/T1033.1—2008中规定进行，仲裁时使用浸溃法。5. 2. 4拉伸强度拉伸屈服应力、断裂拉伸应变按(B3/T 1010.3=-2006的规定进行,试样为5型,厚度为(1.0±0.1)mm,试验速度为(25±5)mm/min;但在进行例行试验时允许试验速度为（250士50）mm/min及以下。5.2.5低温冲击脆化温度
按GB/T 5170--2008的舰定进行,A型试样，每组30片。采用通过法，试验温度为一76℃，试样在规定的温度下,保持 3 min,以试样破裂个数不大于 15个为通过。5.2. 6 200 ℃ 氧化诱导期
按GB/T2951.42-一2008的规定进行，从颗粒试样.[:直接取样进行试验，试验时气体的流量为(200:15)mL/min.
5.2.7炭黑含量
按GB/T2951.41—2008的规定进行。5.2.8炭黑分散度
按GB/T18251--2000的规定进行。5.2.9 维卡软化点温度
按GB/T1633—2000中的A12法进行，即使用10N的力，加热速率为120℃/h，5.2.10空气烘箱热老化
按GB/T 2951.12—2008的规定进行,MH、GH类老化温度（110士2)℃，其余类别老化温度（1002)℃，时间均为240h。
5.2.11低温断裂伸长率
按GB/T2951.14—2008的规定进行，试验温度18℃，在此条件下将试样处理1h。5.2.12耐环境应力开裂
按GB/T2951.412008的规定进行。试样应在试制好后72h～120h内并始试验。NDH、LIDH、NDJ、NLDI的试样处理条件为(145士5)℃，MH、NMJ的试样处理条件为（1555)℃，GH、NGJ的试样处理条件为（165±5）℃。试样尺小见装3，
可使用仲辛基酚聚氧乙烯醚（TX-10)试剂的10%水溶液（体积浓度）。表 3 试样尺寸
产品代号
NJH,LDH.MII.NDI、NIIDJ.NM)
。深度D在长度方向应均匀。
38. 0+ 2. 6
38. 0± 2. 5
13.0-+0.8
3. 00--3. 30
1.75--2, 0
单位为米
0. 50~-0.65
0. 31--0. 40
5.2.13人工气候老化
按G13/125272008中附录A的规定进行，卷化时间为1008h，5.2.14耐热应力开裂
按附录A的规定进行。
GB/T15065--2009
试样退火处理方法：保持退火烘箱的温度（155十5）℃，恒温1h，以（30上2）℃/h的降温速度率降至50℃
5.3电性能
5.3. 1 试样
试样厚度(1.00±0.05)mm.
5.3.2介电强度
按GB/T1408.1—2006的规定进行，使用25mm对称电极，升压速度2000V/s。5.3.3体积电阻率
按CB/T 1410—-2006的规定进行,试验电K 1 000 V。5,3.4介电常数、介质损耗因数
按GB/T14092006的规定进行，测试频率：护查料为100kIIz120%，绝缴料为50fIz。6检验规则
6.1组批
聚乙烯电缆料以批为单位进行检验。向一批号原料同一配方、同一工艺生产的为一批，每批质量不超过40 t。
6.2检验分类
6.2.1出厂检验
出厂检验项月为 4. 1 及 4. 2 的表2 中第1.2.3、5、7、8、10.16、17、18 和[15 项,其中表 2第 7项仪适用于NDH和NDJ类，第18和19项仪适用于NMJ和NGJ类。6.2.2型式检验
型式捡验项日为技术要求中规定的全部项目，有下列情况之一名应进行型式检验：新产品或老产品转厂生产的试制定型鉴定；a)
正式生产后，如配方、原材料、工艺改变，可能影响产品性能时，b)
）正常生产时，至少六个月进行一次检验；d）产品长期停产后，恢复生产时；e）出厂检验结果与上次型式检验有较大差异时。6.3抽样
外观检验按GB/T2828.1一2003规定，采用..-次正常检验抽样方案，一般检验水平T、接收质量限AQL为 6. 5,抽样方案见表 1。从抽取的每袋样品中取 0.5 kg进行检验。表 4抽样方案
批母范围
26~-150
151-280Www.bzxZ.net
281-500
501-~201
1201~3200
样本大小
接收数
单位为袋
拒收数
GB/T 15065—2009
物理方学性能及电性能检验以批为单位，在每批中任圾1kg进行检验。6.4判定规则
6.4. 1样本单位质量的判定
产品以1袋为-.个样本单位。外观按4.1要求进行检验，全部项日均合格，样本单位为合格。6.4.2合格批的判定
外观按表1进行判定。
物理力学性能及电性能检验结果若有不合格项日，应重新从原批中双倍抽样，对不介格项目进行复检，复验结果全部合格，则该批为合格。7标志、包装、运输、贮存
7.1标志
在每个包装袋「应标明下列内容：a）产品名称及代号、标准编号；h）制造」家」址；
c）生产日期及批号；
d）防热,防潮标志；
e）净质量。
个批次至少附有：-份质量保证文件(如合格证、质显保证书等）。7.2包装
聚乙烯电缆料内袋用聚乙烯塑料薄膜袋，外袋用塑料编织袋或复合袋包装或供需双方协商。每袋净质量(25七0.2)kg或供需双方协商。7.3运输
产品运输时不应雨淋和在阳光下曦晒。应保持清洁，汗燥，不应污染，保持包装完整。7.4贮荐
产品应贮存在清洁、阴凉、干煤、通风的库房内，贮存期从生产日期起为一年，
A.1试样的制备
附录A
（规范性附录）
耐热应力并裂试验方法
试样的制备按GB/T9352—2008的规定进行。A.2设备
A.2.1裁汀:刃几尺寸为(127×6.4)mm，A.2.2冲孔机.孔径为1.6mm。
GB/T 15065—2009
A.2.3金属圆棒：长度为165 mm，直径为（6.40士0.05)ml的黄铜或不锈棒三根。在每根金属圆棒上有六个直径为1.6mm的孔，孔的中心线应与圆棒辅线乘直并在个平询内，孔的间隔见图A.1。单位为旁米
金属棒；
武样；
螺检 M1.6×10;
螺母 Ml.6。
图A.1金属圆棒
螺栓：直径为1.4rnm，长度为12.5m的螺丝，配有螺母、垫圈，材料与金属棒相同。台钳：安装在工作平台1,用于夹持金属圆棒。A.2.5
A.2.6试管：长200 mm、外径32 mm的玻璃管,配有带气孔的橡皮塞或软未塞A.2.7恒温浴槽或烘箱：温度范围在(100士1)℃。A.2.8试管架。
A.3试样的状态调节
A3.1将膜压好的试样在温度为（23+2)℃、相对度为（50士2)%的环境下处理8h以上。A3.2从处理好的试片上裁下九个试样，每个试样尺寸为（127×6.4×1.30）mm，在试样的两端分别钟压直径为1.6mm的孔，每个孔与试样终端距离为3.2tntm见图A.2127
图 A.2试样
单位为米
GB/T 15065—2009
A.4试验步骤
A.4.1九个试样分三组，每一金属圆棒上缠绕三个试样。A，4.2将金属圆棒的一端固定在台钳上，试样的一端用螺丝固定在圆棒上，将试样在金属圆上缠绕四圈半后，用螺丝将另一端固定。征：螺丝不宜上得过紧，否则会导致试样提前并毅。A.4.3用A.1.2的方法固定另外两个试样，将固定好试样的金属圆摔放进试管中，并打1标记，用塞子盖紧。
A.4.4用王述法装好男外两组的试样。A，4.5用试管架将三个装好试样的试管放人烘箱或忆温浴槽坚，并记下开始试验的时间。A.4.6在试验进行到 96 h时,从烘箱或恒温裕槽中取出试管,检查试样的开裂情况,并记下时间和试样破损总数。
A.4.7试样的喜谢检套：观察距离试样两端6.4tmm以内处政开裂情说。版权专有慢权必究
书号：155066：1-39842
GB/T 15065-2009
打F期：2010车3月26F07
定价：
6002900/
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
