【国家标准(GB)】 紧固件表面处理 耐腐蚀不锈钢钝化处理

ICs 21.060.10
中华人民共和国国家标准
GB/T5267.4—2009/IS016048.2003紧固件表面处理
耐腐蚀不锈钢钝化处理
Passivation of corrosion-resistant stainless-steel fasteners(ISO16048:2003,IDT)
2009-10-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-03-01实施
GB/T5267.4—2009/IS016048:2003本部分是国家标准“紧固件表面处理”系列标准之一。该系列包括：GB/T5267.1-2002紧固件电镀层；a)
GB/T5267.2—2002
紧固件非电解锌片涂层；bzxz.net
GB/T5267.3—2008
紧固件热浸镀锌层；
GB/T5267.4—2009
紧固件表面处理耐腐蚀不锈钢钝化处理。d)
本部分是GB/T5267的第4部分。
本部分等同采用国际标准S0-16048：2003《耐腐蚀不锈钢紧固件钝化处理》（英文版）。在引用文件中，用我国标准代替国际标准（第2章）。本部分的附录A为资料性附录
本部分由中国机械工业联合会提出本部分由全国紧值伴标准化技术委员会（SAC/TC85）归口本部分负责越章单位：中机生产力促进中心。本部分由全国紧固件标准化技术委员会秘书处负责解释S

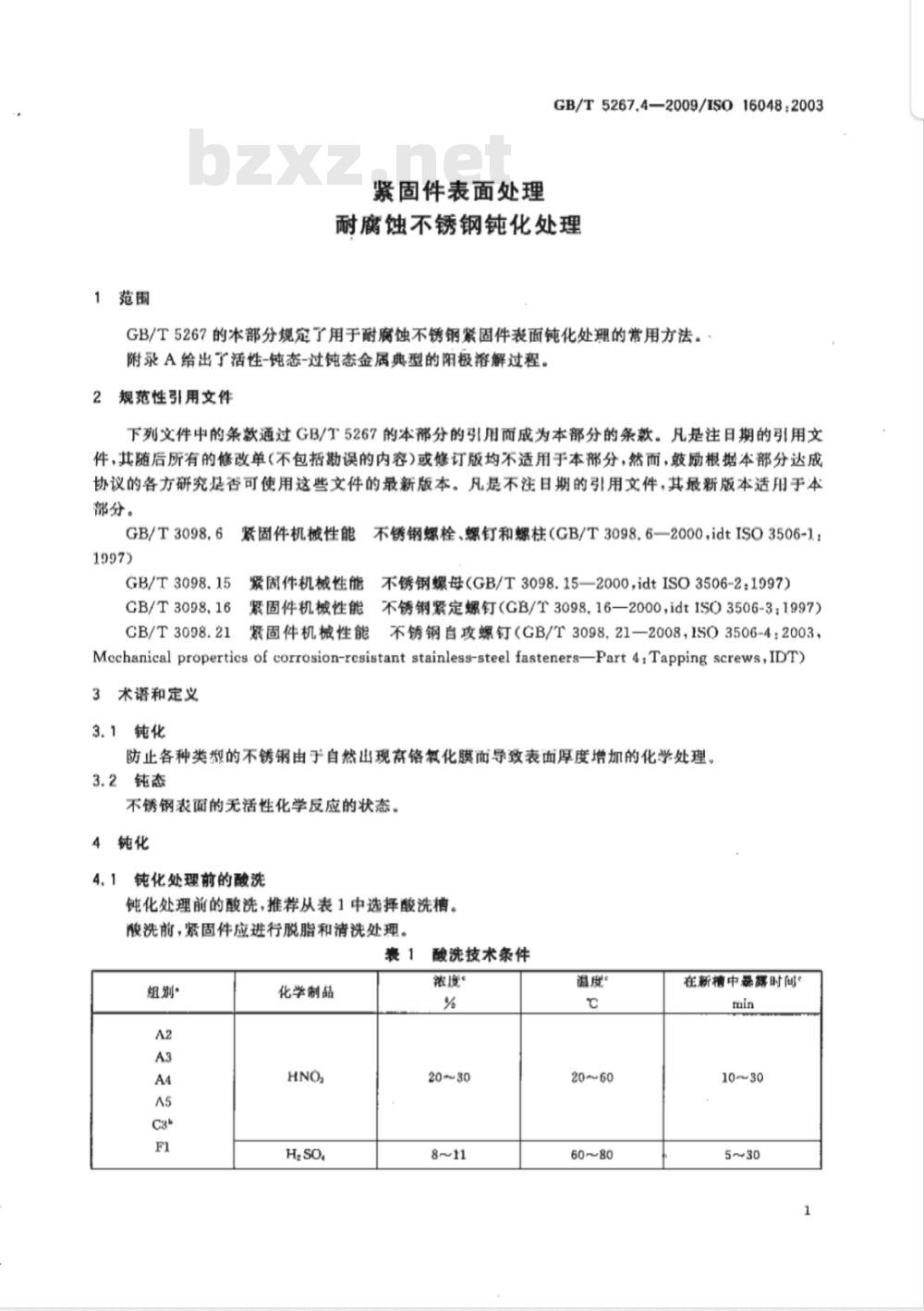

1范围
紧固件表面处理
GB/T5267.4—2009/ISO16048:2003耐腐蚀不锈钢钝化处理
GB/T5267的本部分规定了用于耐腐蚀不锈钢紧固件表面钝化处理的常用方法。附录A给出了活性-钝态-过饨态金属典型的阳极溶解过程。2规范性引用文件
下列文件中的条款通过G/T5267的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T3098.62
紧固件机械性能不锈钢螺栓、螺钉和螺柱（GB/T3098.6—2000,idtISO3506-1：1997)
GB/T3098.15紧固件机械性能不锈钢螺母（GB/T3098.15—2000，idtISO3506-2：1997）CB/T3098,16
紧固件机械性能不锈钢紧定螺钉（GB/T3098，16—2000，idtISO3506-3：1997）CB/T3098.21紧固件机械性能不锈钢自攻螺钉（GB/T3098，21—2008，1503506-4：2003，Mechanical propertics of corrosion-resistant stainless-steel fasteners—Part 4,Tapping screws,IDT)3术语和定义
3.1钝化
防止各种类型的不锈钢由于自然出现膏铬氧化膜而导致表面厚度增加的化学处理，3.2钝态
不锈钢表面的无活性化学反应的状态。4纯化
4，1钝化处理前的酸洗
钝化处理前的酸洗，推荐从表1中选择酸洗槽。酸洗前，紧固件应进行脱脂和清洗处理。表1
组别·
化学制品
酸洗技术条件
60 ~80
在新槽中桑露时间
GB/T 5267.4—2009/ISO 16048;2003组别-
化学制品
表1(续)
在新精中券蹈时间
铜等级按照GB/T 3098.6,GB/T 3098.15,GB/P-9998.T6-和-GB/T 3098.21.》酸洗前，为减少氢膜的风险，热假复图作C1.C3和CA原料过程的紧性可能仅需要喷丸处理。“如有必要，在调整酸的浓度、要质和导光时间助充许采用规以外的数值。钝化过程
酸洗后，紧固件应进行，从表2中选挥纯化槽。表2链化技术条件
钢等级按照GB/
》选择适宜的相。
Cr,O,-2H.C
nO,·2H.C
附加使用Na,Cn,O,·美减少高碳和易切前不锈例的钙资和饮划，纯化的检验
非新檀中华路时间
制造商根据质量保证体系检验钝化处理，并没有通用的纯化处理检验方法供使用。附录A
(资料性附录)
GB/T 5267.4—2009/ISO 16048;2003图A.1以图解的形式说明活性-纯态-过纯态金属典型特性。此材料最初的表现与未纯化材料类假，即随着电板电势阳性的增加，材料曲线趋向于特费尔（Tafel)图，并且溶解率指数增加，这是活性区域，在更多的情性电劳区域，溶解事减少到一个很小的值并在一个相当大的电势区域内保持一个基本的驻立电位。这一区城被定位中性区域。最后，在绝对大的情性电劳区域，随着过钝态区械内电势的增长，溶解率重新增长，
电器电
脂性。
性态，
e过纯态，
d对数垒标。
围A.1活性-钝态-过钝态金属典型的阳极溶解过程
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
