【国家标准(GB)】 非金属嵌件六角锁紧盖形螺母 焊接型

ICS_21.060.20

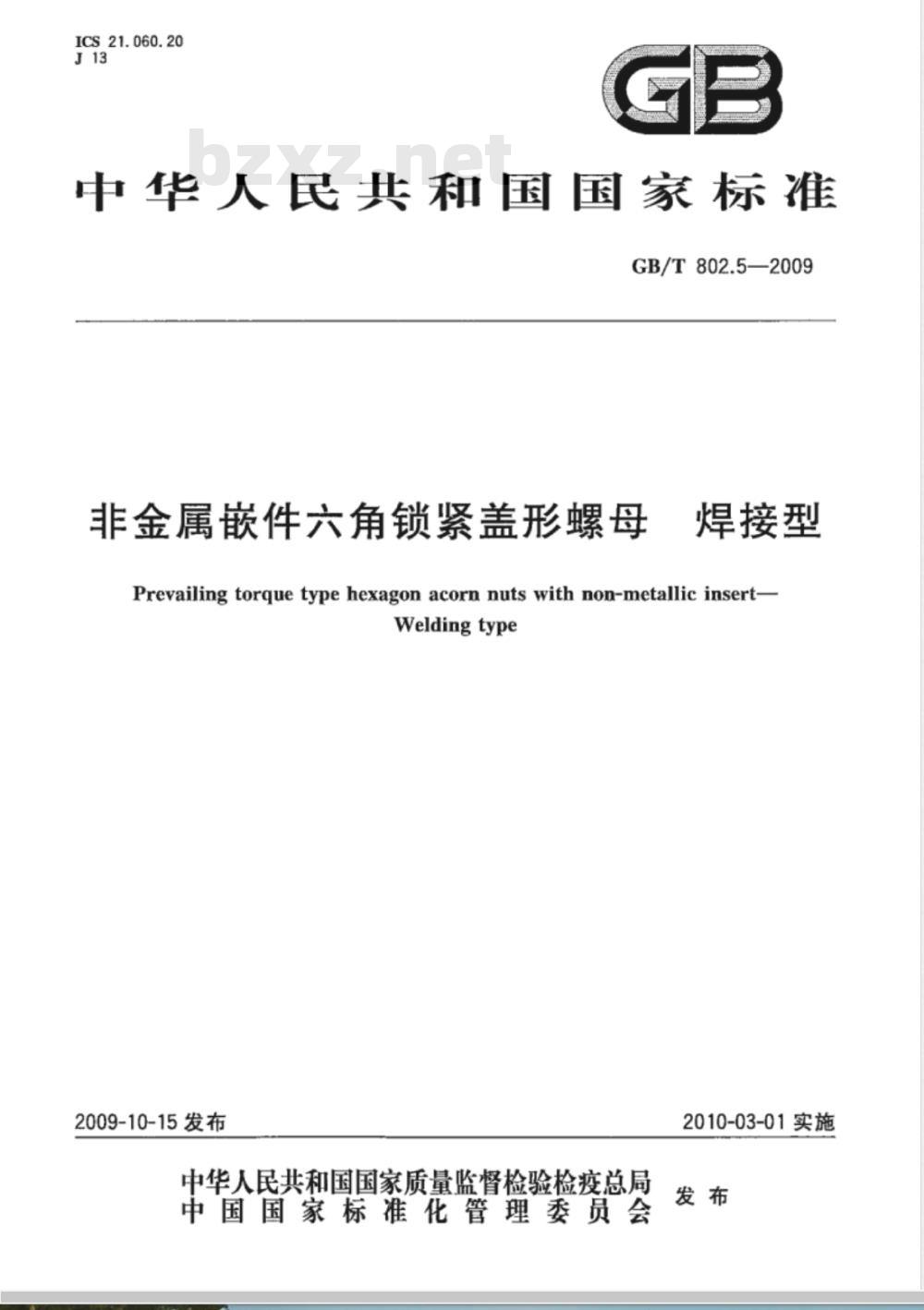

中华人民共和国国家标准
GB/T802.5—2009
非金属嵌件六角锁紧盖形螺母
焊接型
Prevailingtorque type hexagon acorn nuts with non-metallic insert-Weldingtype
2009-10-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-03-01实施
中华人民共和
国家标准
非金属嵌件六角锁紧盖形螺母
GB/T802.5—2009
焊接型

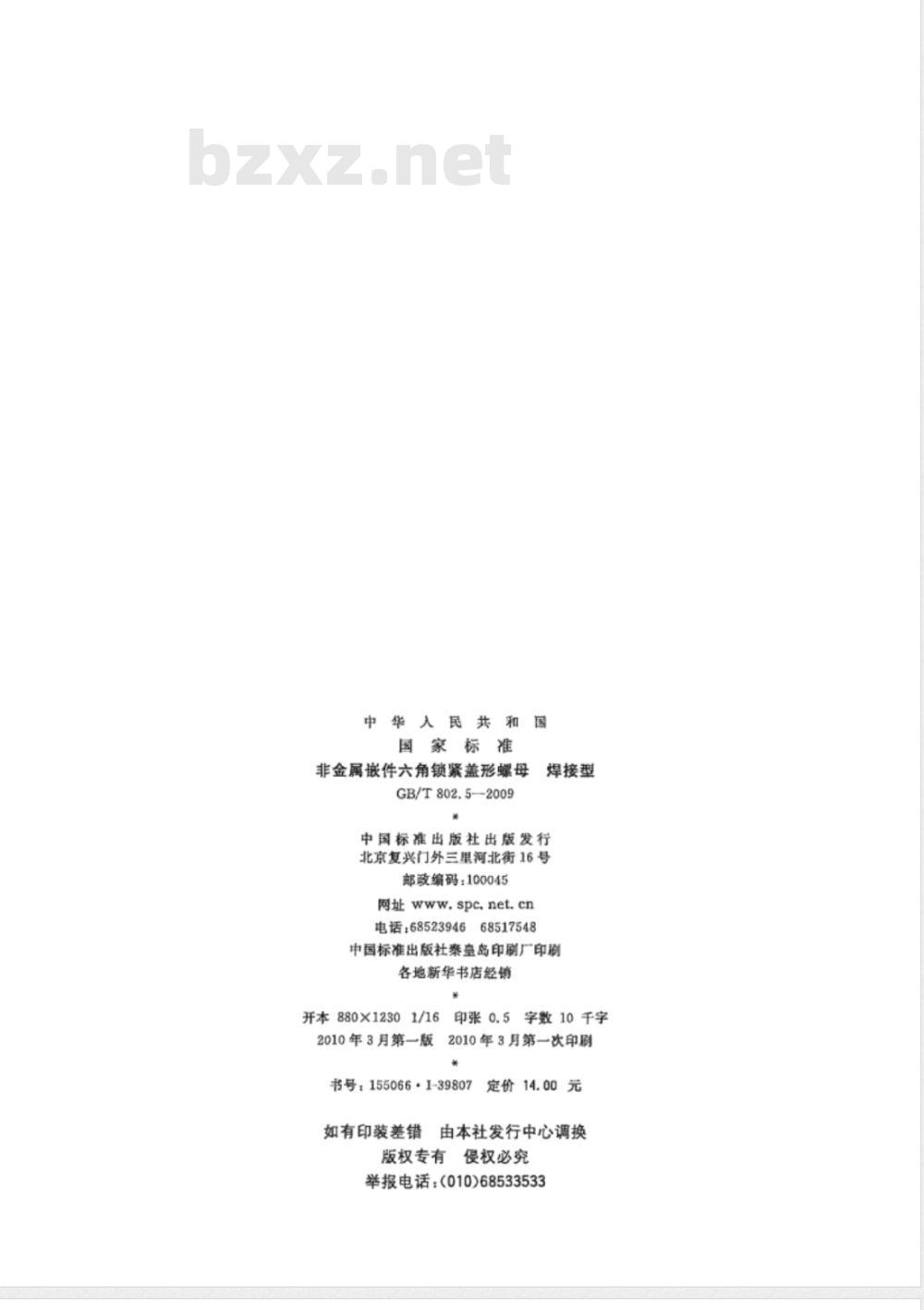

中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
2010年3月第一版
印张0.5
字数10千字
2010年3月第一次印刷
书号：155066·1-39807
如有印装差错
定价14.00
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68533533

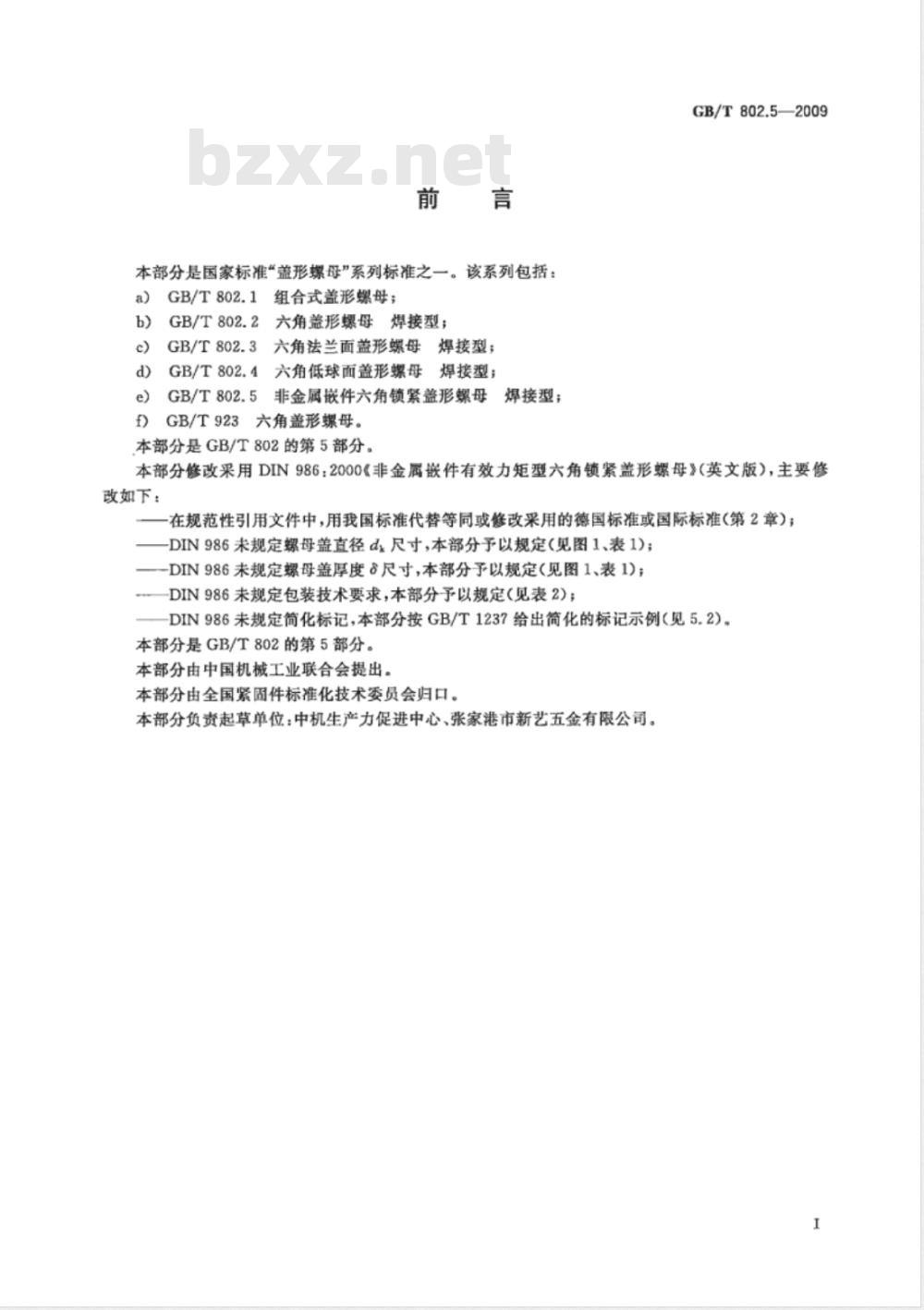

本部分是国家标准“盖形螺母”系列标准之一。该系列包括：a)
GB/T802.1
组合式盖形螺母；
GB/T802.2
GB/T802.3
六角盖形螺母焊接型；
六角法兰面盖形螺母焊接型；
GB/T802.42
六角低球面盖形螺母焊接型；
GB/T802.5
非金属嵌件六角锁紧盖形螺母
焊接型；
GB/T923
3六角盖形螺母。
本部分是GB/T802的第5部分。
GB/T802.5—2009
本部分修改采用DIN986：2000《非金属嵌件有效力矩型六角锁紧盖形螺母》（英文版），主要修改如下：
在规范性引用文件中，用我国标准代替等同或修改采用的德国标准或国际标准（第2章）；-DIN986未规定螺母盖直径d尺寸，本部分予以规定（见图1、表1)；一DIN986未规定螺母盖厚度8尺寸，本部分予以规定（见图1、表1)-—DIN986未规定包装技术要求，本部分予以规定（见表2）；DIN986未规定简化标记，本部分按GB/T1237给出简化的标记示例（见5.2）。本部分是GB/T802的第5部分。
本部分由中国机械工业联合会提出。本部分由全国紧固件标准化技术委员会归口。本部分负责起草单位：中机生产力促进中心、张家港市新艺五金有限公司。I

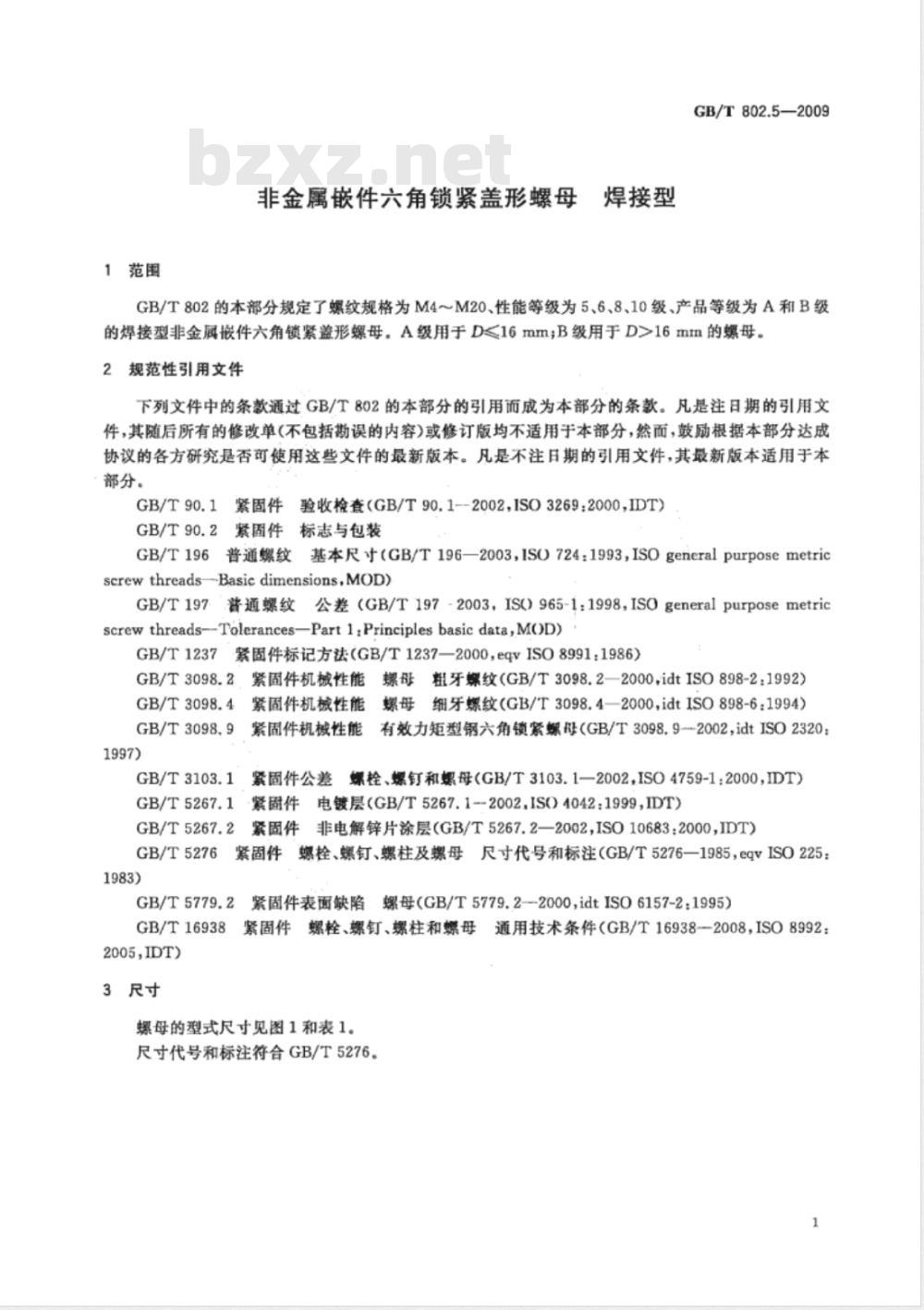

1范围
非金属嵌件六角锁紧盖形螺母焊接型GB/T802.5—2009
GB/T802的本部分规定了螺纹规格为M4～M20、性能等级为5、6、8、10级、产品等级为A和B级的焊接型非金属嵌件六角锁紧盖形螺母。A级用于D<16mm;B级用于D>16mm的螺母。2规范性引用文件
下列文件中的条款通过GB/T802的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T90.1紧固件验收检查(GB/T90.1--2002，ISO3269：2000,IDT)GB/T90.2紧固件标志与包装
GB/T196普通螺纹基本尺寸（GB/T196—2003，ISO724：1993，ISOgeneralpurposemetricscrewthreadsBasicdimensions,MOD)GB/T197普通螺纹公差（GB/T197-2003，IS(）965-1:1998ISOgeneralpurposemetricscrewthreads---Tolerances-Part1.Principles basic data,MOD)GB/T1237紧固件标记方法（GB/T1237—2000，eqvISO8991：1986）GB/T3098.2，*
紧固件机械性能螺母粗牙螺纹（GB/T3098.2—2000,idtISO898-2：1992）GB/T3098.4www.bzxz.net
紧固件机械性能螺母细牙螺纹（GB/T3098.4—2000，idtISO898-6：1994）紫固件机械性能有效力矩型钢六角锁紫螺母（GB/T3098.9--2002，idtISO2320：GB/T3098.9
GB/T3103.1要
紧周件公差螺栓、螺钉和螺母（GB/T3103.1—2002，ISO4759-1：2000，IDT）GB/T5267.1-
紧厨件电镀层（GB/T5267.1--2002.ISO4042：1999，IDT）GB/T5267.2
GB/T5276
紧固件非电解锌片涂层（GB/T5267.2—2002，ISO106832000IDT）紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注（GB/T5276—1985，eqvISO225：GB/T5779.2”
紧固件表面缺陷螺母（GB/T5779.2--2000，idtISO6157-2：1995）GB/T16938紧固件螺栓、螺钉、螺柱和螺母通用技术条件（GB/T16938-2008，ISO8992：2005，IDT)
3尺寸
螺母的型式尺寸见图1和表1。
尺寸代号和标注符合GB/T5276。1
GB/T802.5—2009
爆姆差
接部位
螺纹规格
第1系列
第2系列
第3系列
每1000件钢螺母质量
(p=7.85kg/dm)
蝶母体
15~30°
图1型式尺寸

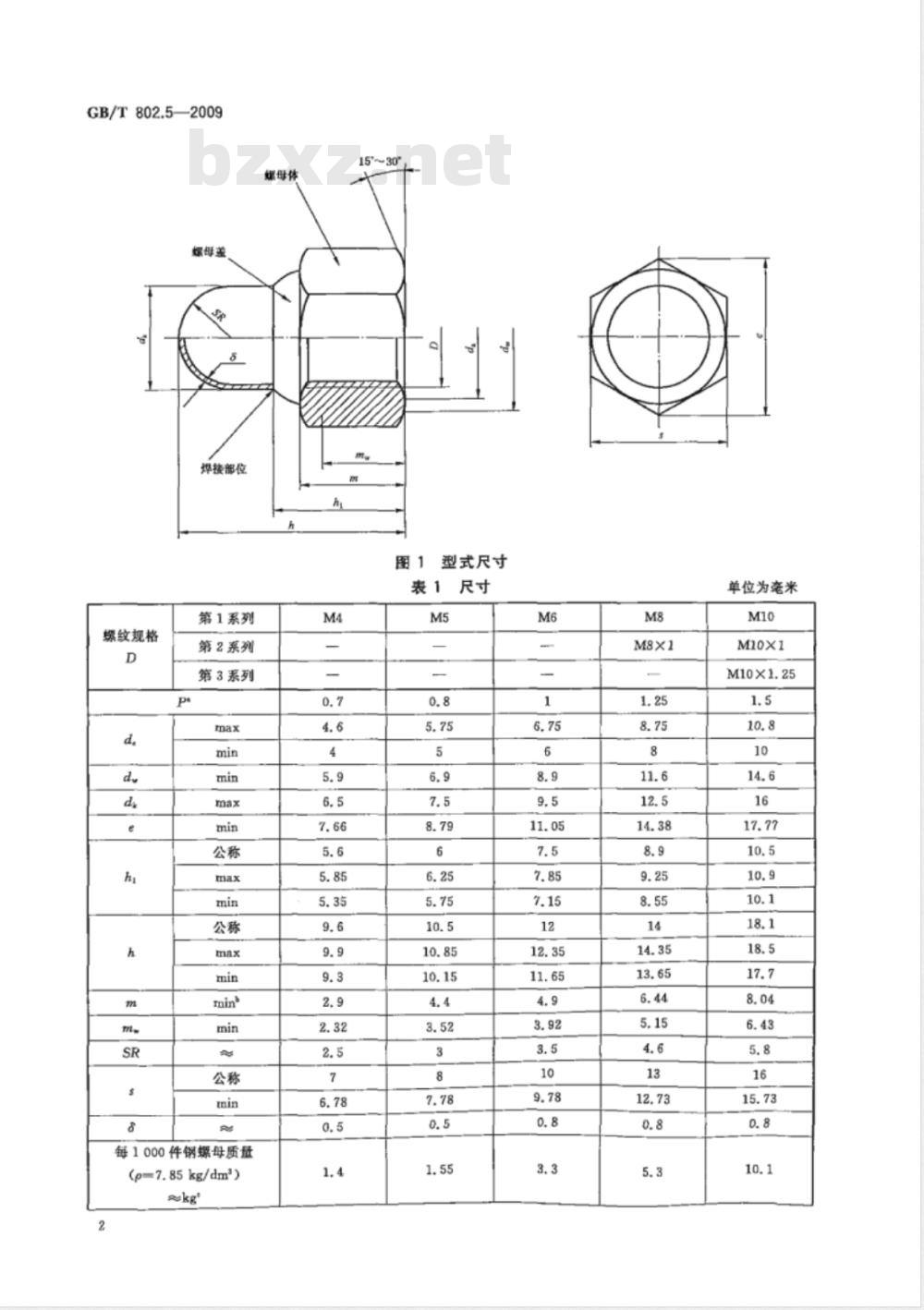

表1尺寸
单位为旁米
螺纹规格
第1系列
第2系列
第3系列
每1000件钢螺母质量
(p=7.85kg/dm)
表1(续）
M12×1.25
(M14×1.5）
注：尽可能不采用括号内的规格；按螺纹规格第1～3系列，依次优先选用。aP-粗牙螺纹螺距，按GB/T197.
也是最小螺纹长度。
近似的质量，也可以是细牙螺母的计算值。C
技术条件和引用标准
技术条件和引用标准见表2。
GB/T802.5—2009
单位为毫米
M20×2
GB/T802.5—2009
机械”
通用技术条件
表面处理
表面缺陷
验收及包装
表2技术条件和引用标准
产品等级
氮化；
GB/T16938
GB/T 196GB/T 197
5、6°、8、10
GB/T 3098.2,GB/T 3098. 4
D≤16mm;A;D>16mm:B
GB/T 3103.1
电镀技术要求按GB/T5267.1；
非电解锌片涂层技术要求按GB/T5267.2GB/T5779.2
GB/T 90. 1,GB/T 90. 2
参照GB/T3098.9（如，5.3螺纹：除有效力矩部分外，螺母的螺纹必须符合GB/T197的要求），b若采用其他材料或性能等级，则应自相关标准中选用。C仅适用于细牙螺母。
注：6H公差带适用镀层或不镀层的螺母螺纹。电镀层标准GB/T5267.1适用于要求镀层度的场合。因此，可能需要选取比H公差帮位置大的基本偏差。然面，这就会削弱螺栓-螺母连接测抗脱扣的能力。5标记
5.1标记方法
标记方法按GB/T1237规定。
标记示例
螺纹规格D=M12、性能等级为5级、表面氧化处理的焊接型非金属嵌件六角锁紧盖形螺母的标记：螺母GB/T802.5M12
版权专有侵权必究
书号：155066·1-39807
GB/T802.5-2009
定价：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
