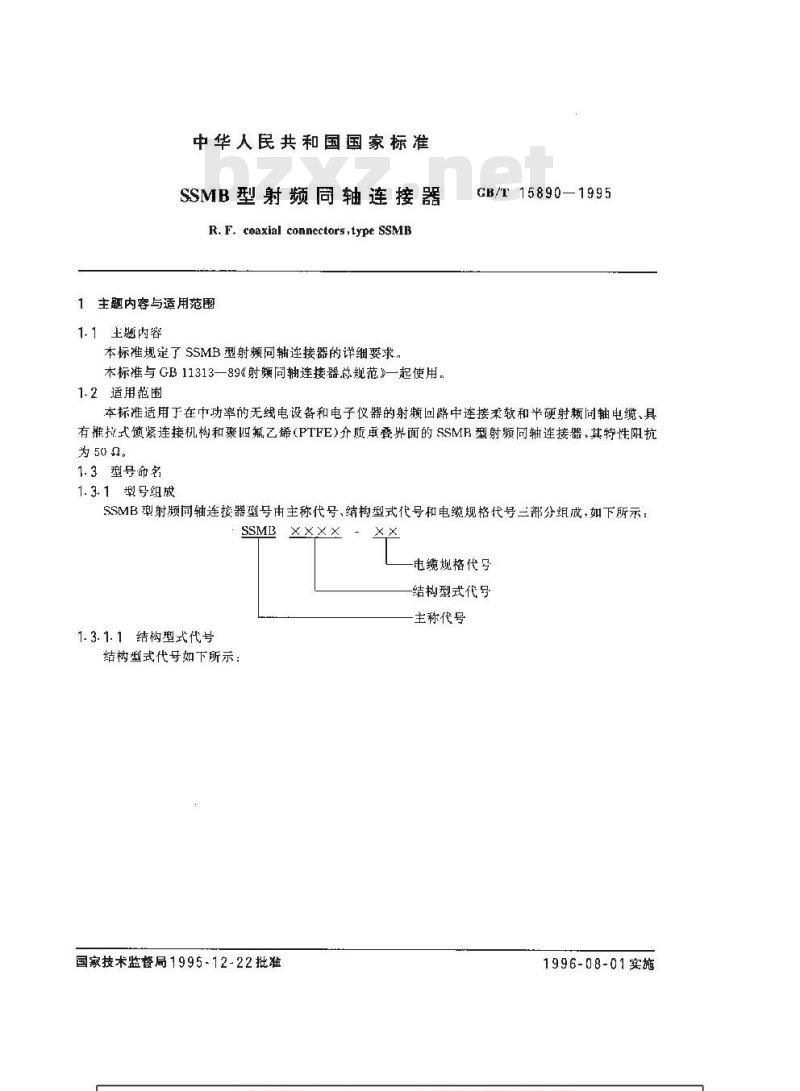

中华人民共和国国家标准
SSMB型射频同轴连接器
R. F, coaxial connectors,type SSMB主题内容与适用范围
1.1主题内容
本标准规定了SSMB型射频同轴连接器的详细要求。本标准与GB11313—89射频同轴连接器总规范》一起使用1.2适用范围
GB/T15890-1995
本标准适用丁在中功率的无线电设备和电子仪器的射频回踏中连接软和半硬射频同轴电缆、具有推拉式锁紧连接机构和聚四氟乙烯（PTFE)介质再叠界面的SSMB型射频同轴连接器，其特性阻抗为50 0。
1.3型号命名
1.3.1型号组成
SSMB型射频同轴连按器型号由主称代号、结构型式代号和电缆规格代号三部分组成，如下所示：SSMB
1.3.1.1结构型式代号
结构型式代号如下所示：
国家技术监餐局1995-12-22批准XX
电缆规格代号
结构型式代号
主称代号
1996-08-01实施
GB/T15890-—1995
电缆规格代号（表示电缆，见表1）1
连接器与电继的内、外导体均焊接连接器与电缆的内导体焊接、外导体夹紧连接器与电缆的内导体焊接、外导体压接连接器与电缆的内、外导体均压接连接器与电缆的内导体压接、外导体央紧连接器与电缆的内，外导体均夹紧不接电缆
连接器的尾部接微带
自由端接电缆
法兰安装接电缆
螺母安装接电缆
印翻电路安装
法益安装不接电缆
螺母安装不接电缆
自由端转接器
螺母安装的转接器
法兰安装的转接器
直式连接器(转接器)
古角连接器（转接器）
T形转接器
直式寄过连接器（转接器）
首角密封连接器（转接器）
插孔连接器
插针连接器
针-针转接器
孔-孔转接器
针-孔转接器
5针-针-针转接器
6孔-孔-孔转接器
针孔针转接器
孔-针，孔转接器
无中心接触件连接器
注：1)转接器标记为SM13×××，去掉最后一个×，2）不接电缆的连接器不标电继规格代号1.3-1-2电缆规格代号
电缆规格代号如表1所示。
电缆规格代号
1.3.2型号组减示例
型号组成示例如下：
例1：SSMB0201-02
GB/T 15890-1995

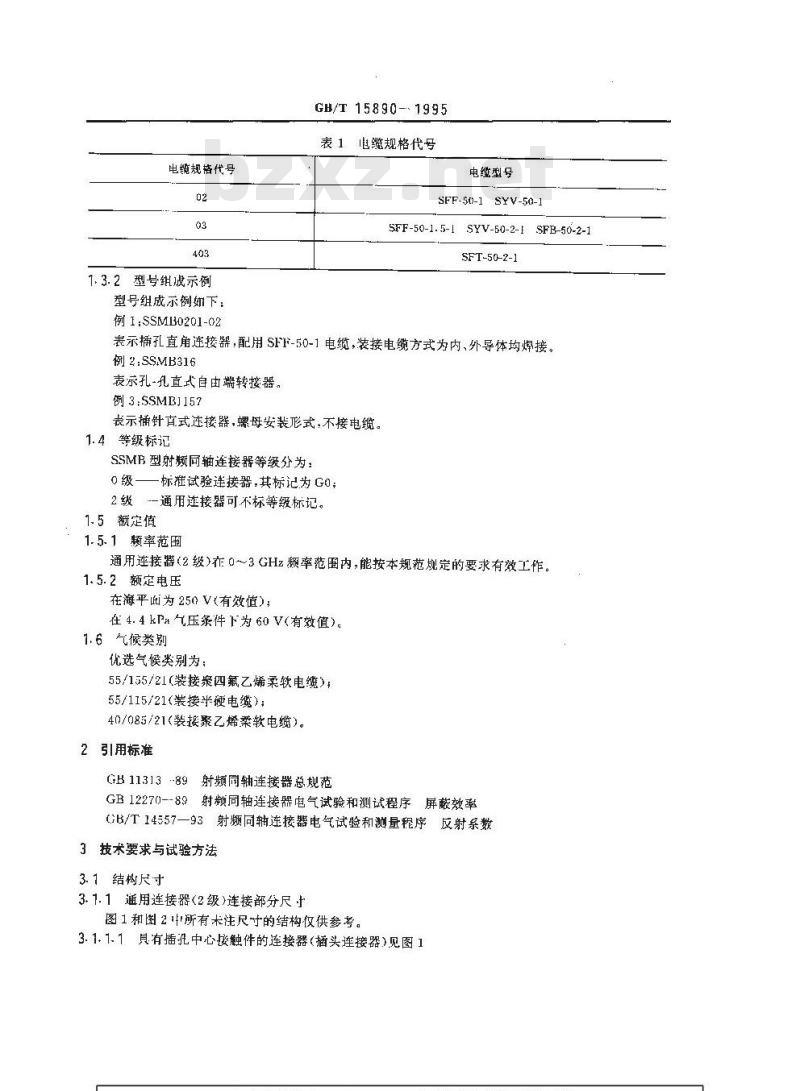

表1电缆规格代号
电缆型号
SFF-50-1 SYV-50-1
SFF-50-1.5-1 SYV-50-2-F SFB-50-2-1SFT-50-2-1
表示插孔直角连接器，配用SFF-50-1电缆，装接电缆方式为内、外导体均焊接。例2:SSMB316
表示孔-孔直式自由端转接器。
例3：SSMBJ157
表示桶针直式连接器，螺母安装形式，不接电缆。1.4等级标记
SSMB型射频同轴连接器等级分为：0级标准试验连接器，其标记为GO；2级\-通用连接器可不标等级标记。1.5额定值
1.5.1频率范围
通用连接器(2级）在0～3GHz频率范围内，能按本规范规定的要求有效工作。1.5.2额定电压
在海平面为250V（有效值）；
在4.4kPa气压条件下为60V(有效值）。1.6气候类剃
优选气候类别为：
55/155/21（装接聚四氟乙烯柔软电缆）55/115/21（装接半硬电缆）；
40/085/21（装接聚乙烯柔软电缆）。2引用标准
GB11313-89射频同轴连接器总规范GB12270--89射频同轴连接器电气试验和测试程序屏蔽效率GB/T14557—93射频同轴连接器电气试验和测量程序反射系数
3技术要求与试验方法
3.1结构尺寸

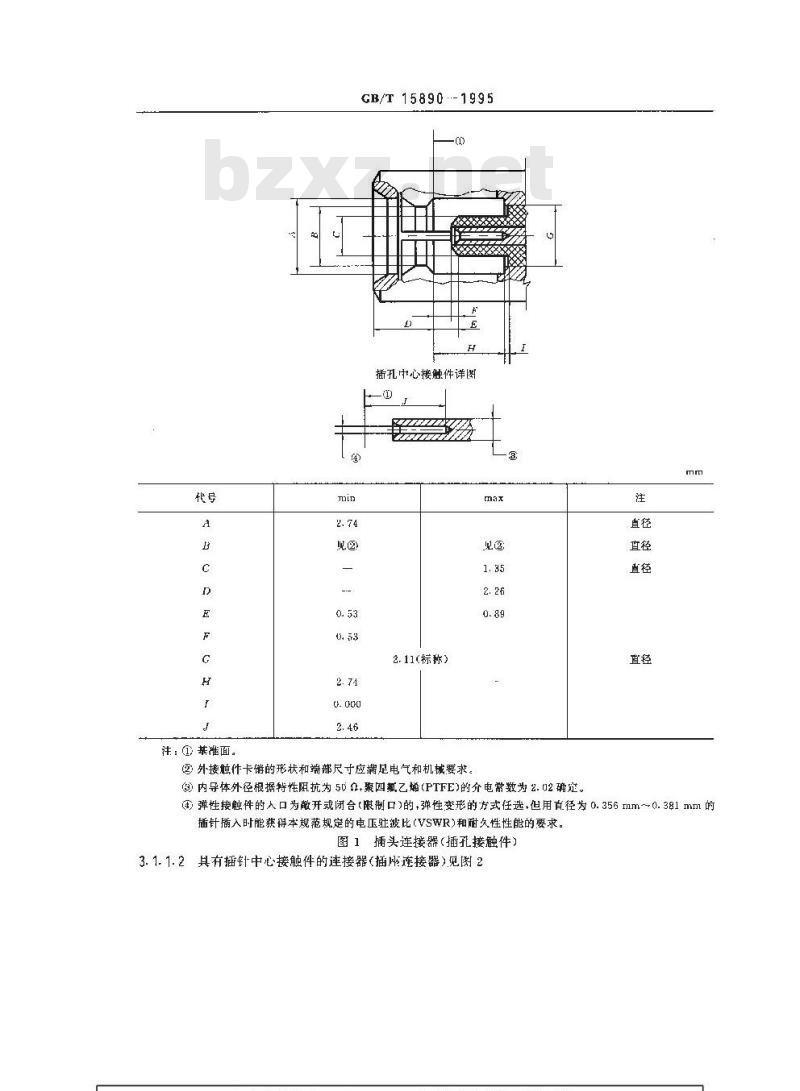

3.1.1通用连接器(2级）连接部分尺十图1和图2所有未注尺寸的结构仅供参考。3.1.1.1具有插犯中心接触件的连接器（插头连接器）见图1找号
注：()灌面。www.bzxz.net
GB/T 15890-1995
插孔中心接触件详图
2.11(标称）
②外接触件卡销的形状和端部尺寸应满足电气和机要求。见图
)内导体外径根据特性阻抗为50.聚四氟乙烯(PTFE)的介电常数为2.12确定注
(4弹性接触件的人口为散开或闭合（限制口)的，弹性变形的方式任选，但用首径为0.356mIm~(.381mm的插针插入时能获得本规范规定的电压驻波比(VSWR)和甜久性性能的要求。图1插头连接器（插孔接触件）

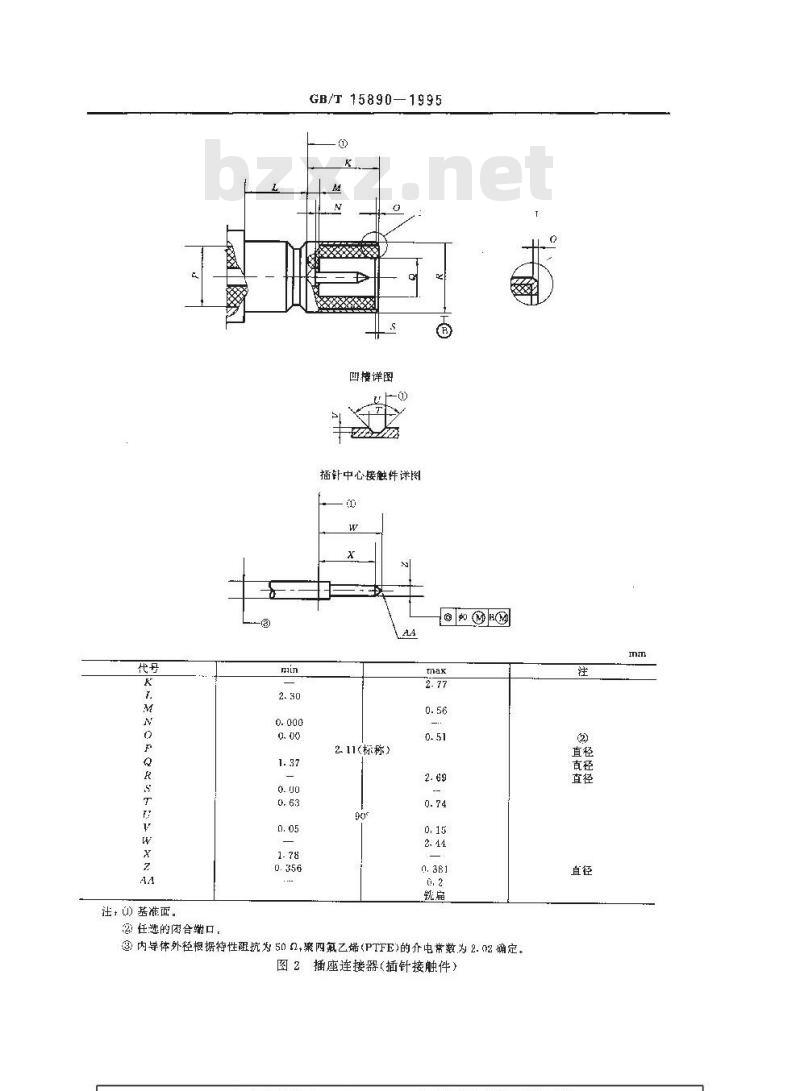

3.1.1.2具有插针中心接触件的连接器（插虑连接器）见图2代号
注：山)基准面。
2任选的合口。
GB/T15890—1995
四描详图
插针中心接触件详图
2.11标称
②内导体外径根据特性抗为50n，聚四氟乙烯(PTFE)的介电常数,为2.02确定。图2插座连接器（插针接触件）
3.1.2标准规
GB/T15890—1995
3.1.2.1具有插孔中心接触件的连接器用标准见见图350°±2°
标推规A
（稳楚尺寸用）
材料:钢,抛光;表面粗糙度 R,= 0. 4 μm(max)max
图3捕孔中心接触件用标推规
3. 1.2.2只有插接触件的连接器外接触件用标准规见图 4标摊规B
（测量中心接触件保持力用）
标准规重基16 g±1 g
图4具有捕孔接触件的连接器外按触件用标准规max
标准规A
（稳定尺寸用）
GB/T15890—1995
标准规B
(测量外接触件保持力用）
标准规重量460g±20g
材料：制，池光;表面粗橙度R.=0.4μm(max）注：の基准面。
②個圆。
③允许倒国或倒角。
③直径。
3.1.3标准试验连接器G0)
续图4
当按GB11313中14.1条测量反射系数时,标准试验连接主要用作测试设备中转接器的一部分。3.1.3.1具有插孔中心接触件的标准试验连接器(G0)见图 5?
图5插孔中心接件标准试验连接器代
汁基准面。
GB/T15890-1995
中心接触件详图
2.1E(标称）
②/直径
②/直径
②直径根据聚四氟乙烯（PTIFE)介质的介电常数为2.02.特性阻抗,为50n士0.5n确定。?弹性接触件的入Ⅱ为散开或闭合（限制口>的，弹性变形的方式任选，但用直径为0.356m～0.381mm的插针插入时能获得本规范规楚的电压驻波比(VSWR)和耐久性性能。续图5
3.1.3.2具有插针中心接触件的标准连接器（G0)见图6@
图6插针中心接触件标准连接器
注，(iy基面。
②任选的闭合端口。
GB/T158901995
凹槽详图
捕针中心接触件详图
2.11（标称）
③直径根据聚四氟乙烯（PTFE)介质的介电常数为2.(2.特性鼠抗为50=0.5Q确定。①端部形状任选，
@倒圆。
续图6
③/百径
@/点径
3. 1-4 型式综述
型式综述见表2。
试类别
自由端连接器(直式）
固定连接器（具有射题
电缆人口的单孔面板安
自出端连接器（白角）
自由端连接器(直式)
周定连接器(具有指
的四孔面板安装〉
固定连接器(单孔面板
安装》
接触件
GB/T15890—1995
表2型式综述
型号名称
SSMB010X-02
SSMB010X-03
SSMB010X-403
SSMB112X-02
SSMB112X-03
SSMR112X-403
SSMB020X-02
SSMB020X-03
SSMB020X-103
SSMB110X-02
SSMB110X 03
SSMR110X-403
SSMB114X
SSMB115X
试验类别
印制电路板用固定连接
器（直式）
印制电路板用固定连接
器(直）
固定转接解（单孔面板
自由端转接器（直式）
接触件
插针-描
插孔-插孔
GB/T15890--1995
续表2
注：1）如无说明.指2级连接器。1级连接器要标出。式
型号名称
SSMB113X
SSMB123X
SSMB217
SSMB316
在上表中，试验类别适应于所示的各种不同连接器型式。一个试验类别由所有连接器组成，对于全部连接器，尽管在某些情况中试验要求可能有部分差别，但相同试验都是适应的。接连接器的结构特点及试验要求可以分成三个试验类别，同一试验类别中可选取典型的或代表性的连接器样品的试验来代表全类别的试验。试验类别1：装接射频同轴电缆的连接器。试验类别2:在两端其有插合面的转接器。试验类别 3,不测量反射系数的连接器。如果符合3.1条要求的尺寸，同时满足3.1.2条的规测要求和适应于第4条的试验要求，则上述类别的连接器或转接器允许采用其他结构或使用其他电缆。型号与配接电缆对照见表3。
SSMR010X-02
S5MB112X-02
SSMB020X-02
SSMB110X.02
SSMB010X-03
SSMB112X-03
SSMB020X-03
SSMB110X-03
SSMB010X-403
SSMB112X-403
SSMR020X-403
SSMBI10X-403
GB/T15890-1995
表3型号与配接电缆对照表
配楼电缆1？
SFF-50-1
SYV-50-1
SFF-501.5-1
SYV-50-2-1
SFB-50-2-1
SFT-50-2-1
注，1）适用时，生产方应说明在符合现行标循要求的特殊类型的连接器.上进行试验时所采用的电缆类型。3.1.5外形尺寸
下列图7和图16示出了典塑连接器外形，仅标出必须统一-的主要尺寸。SSMR010X-02SSMB010X-03 SSMB010X-40319
图7插孔中心接触件自由端连接器（直式）SSMBT12X-02
2SSMB112X-03SSMB112X-403
安装扎
注，①六角媒母，对边宽4mm。
图8插针中心接触件固定连接器
（具有射频电缆入口的单孔而板安装）
