【国家标准(GB)】 SSMA型射频同轴连接器

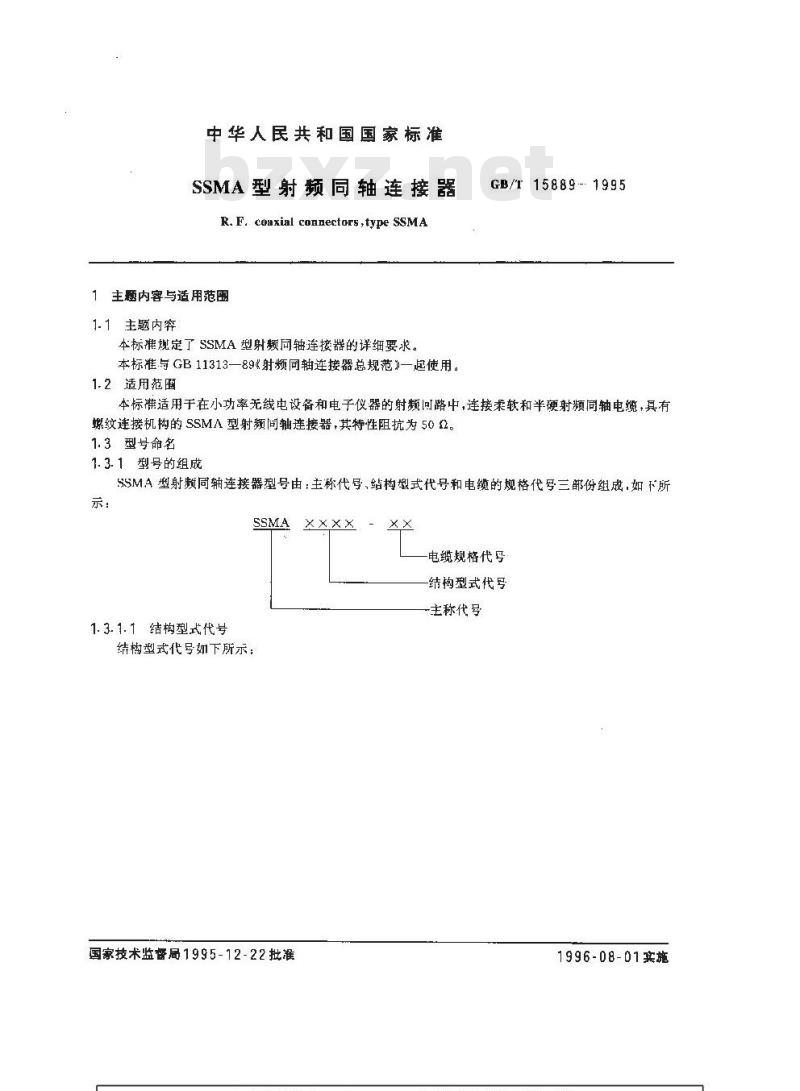

中华人民共和国国家标准
SSMA型射频同轴连接器
R.F. coaxial connectors,type SSMA1主题内容与适用范围
1-1主题内穿
本标雅规定了SSMA型射频同轴连接器的详细要求。本标准与GB11313—89*射频同轴连接器总规范”—起使用。1.2适用范围
GB/T15889-:1995
本标准适用于在小功率无线电设备和电子仪器的射频回路中，连接柔软和半硬射频同轴电缆，具有螺纹连接机构的SSMA型射频间轴连接器，其特性阻抗为500。1.3型号命名www.bzxz.net
1.3.1型号的组成
SSMA型射赖同辅连接器型号由：主称代号、结构型式代号和电缆的规格代号三部份组成，如下所示：

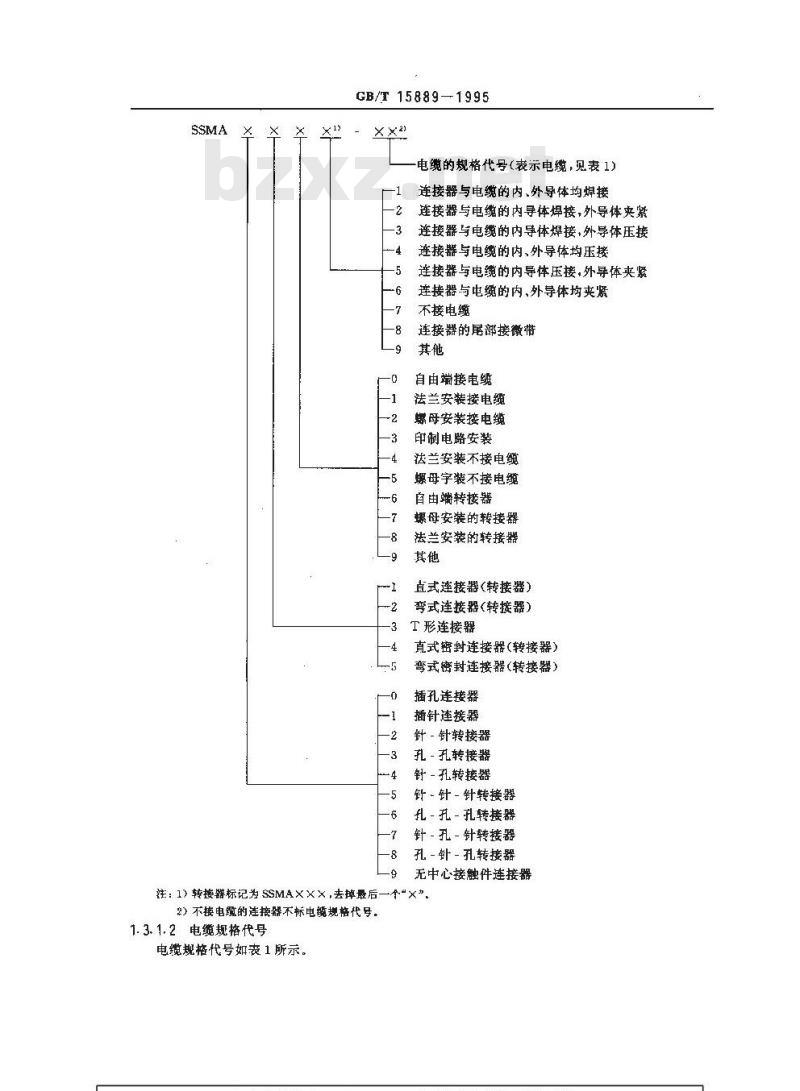

1.3.1.1结构型式代号
结构型式代号如下所示：
国家技术监督局1995-12-22批准XXXX - XX
电缆规格代号
结构型式代号
一主称代号
1996-08-01实施
GB/T 158891995
电缆的规格代号（表示电缆，见表1）连接器与电缆的内、外导体均焊接连接器与电缆的内导体焊接，外导体央紧3
连接器与电缆的内导体焊接，外导体压接连接器与电缆的内、外导体均压接连接器与电缆的内导体压接,外导体夹紧连接器与电缆的内，外导体均夹紧不接电缆
连接器的居部接微带
自由端接电缆
法兰安装接电缆
螺母安装接电缆
印制电路安装
法兰安装不接电缆
螺母字装不接电缆
自由端转接器
螺母安装的转接器
法兰安装的转接器
直式连接器（转接器）
弯式连接器（转接器）
T形连接器
直式密封连接器(转接器）
弯式密封连接器(转接器)
插孔连接器
插针连接器
针针转接器
孔孔转接器
针-孔转接器
针针针转接器
孔-孔-孔转接器
针-孔-针转接器
孔-针-孔转接器
无中心接触件连接器
注：1)转接器标记为 SSMA×××,去掉最后一个\×”,2）不接电缆的连接器不标电缆规格代号，1.3.1.2电缆规格代号
电缆规格代号如表1所示。
电缆规格代号

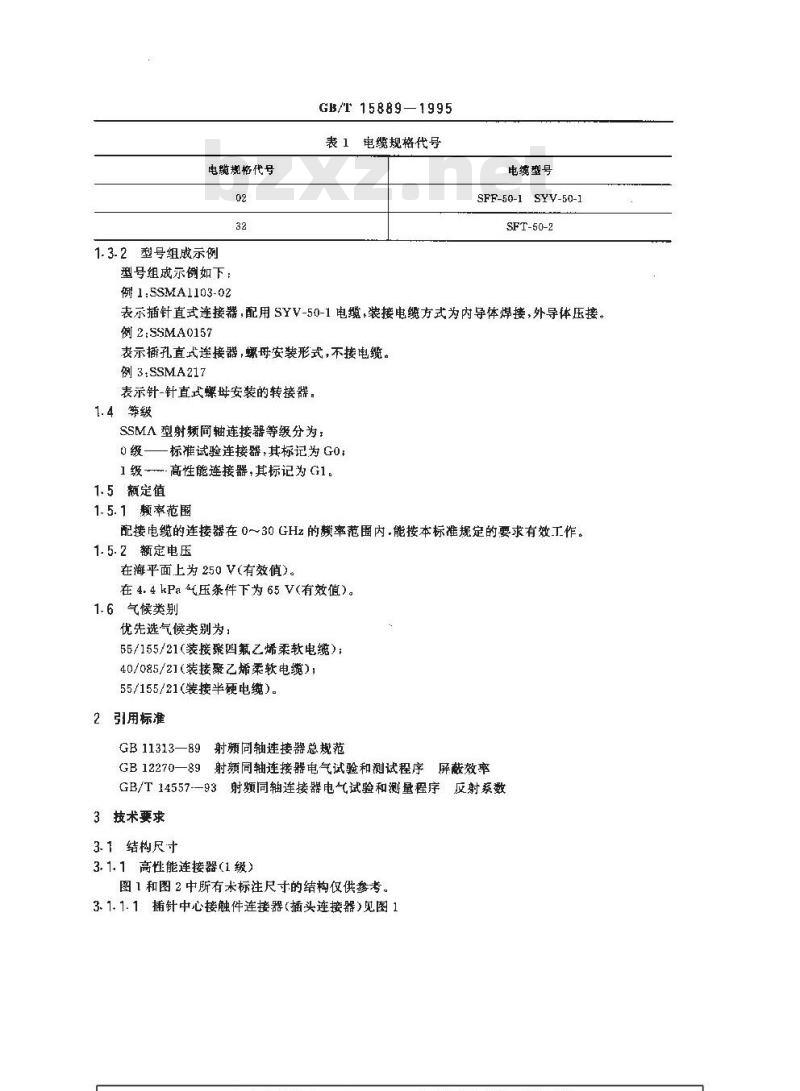

1.3-2型号组成示例
型号组成示例如下：
例1:5SMA1103-02
GB/T15889—1995
表1电缆规格代号
电缆型号
SFF-50-1 SYV-50-1
SFT-50-2
表示插针直式连接器，配用SYV-50-1电缆，装接电缆方式为内导体焊接，外导体压接。例 2:SSMA0157
表示孔直式连接器，螺母安装形式，不接电缆。例3.SSMA217
表示针-针直式螺母安装的转接器。1.4等级
SSMA 型射频同轴连接器等级分为：标准试验连接器，其标记为 GO；心级—
1级高性能连接器，其标记为G1。1.5额定值
1.5.1率范围
配接电缆的连接器在0～30GHz的懒率范围内，能按本标准规定的要求有效工作。1.5.2额定电压
在海平面上为250 V(有效值)。
在4.4kPa气压条件下为65V(有效值）。1.6气候类别
优先选气候类别为；
55/155/21（装接聚四氟乙烯柔软电缆）；40/085/21（装接聚乙烯柔软电缆）；55/155/21（装接半硬电缆）。
2引用标准
GB11313—89射频同轴连接器总规范GB1227089射频同轴连接器电气试验和测试程序屏蔽效率GB/T14557--93射题同轴连接器电气试验和测量程序反射系数3技术要求
3.1结构尺寸
3.1.1高性能连接器（1级）

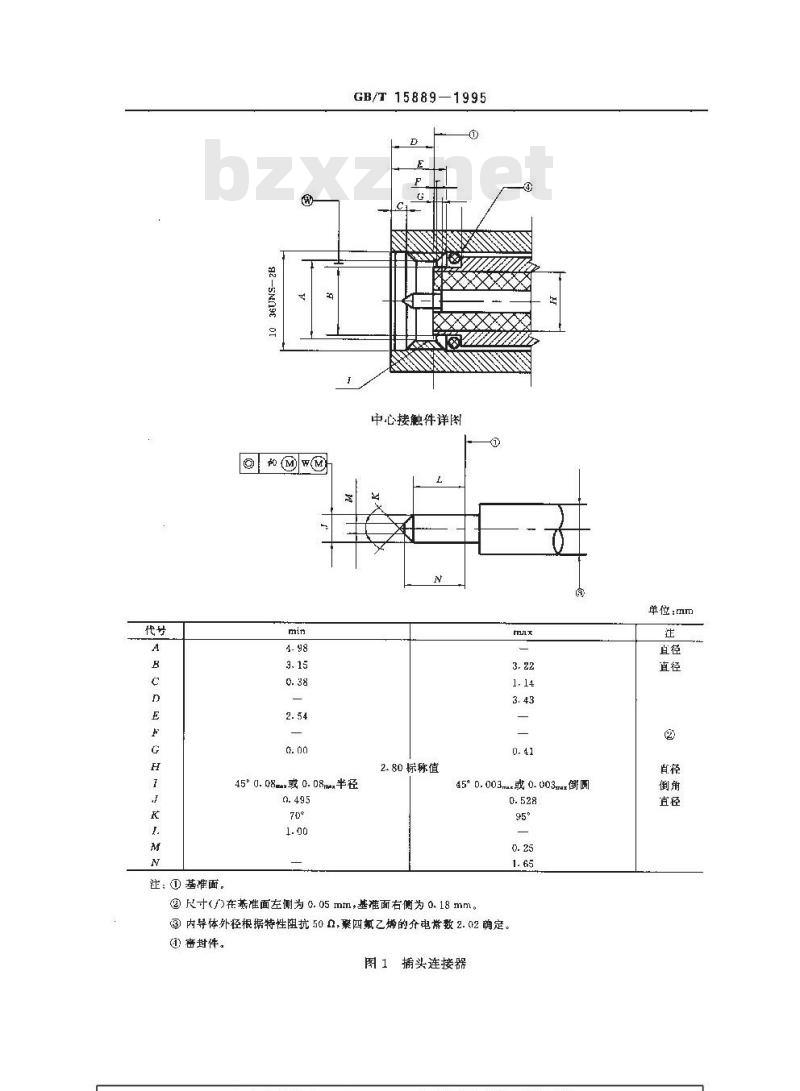

图 1 和图 2 中所有未标注尺寸的结构仅供参考,3.1.1.1插针中心接触件连接器(插头连接器)见图1代号
注：①基准面。
GB/T15889
1—1995
中心接触件详图
2.80标称值
45°0.08或0.08m半径
45°0.003m或0.003m衡圆
②尺寸图1捕头连接器
单位：mm
GB/T 15889—1995
3. 1. 1. 2

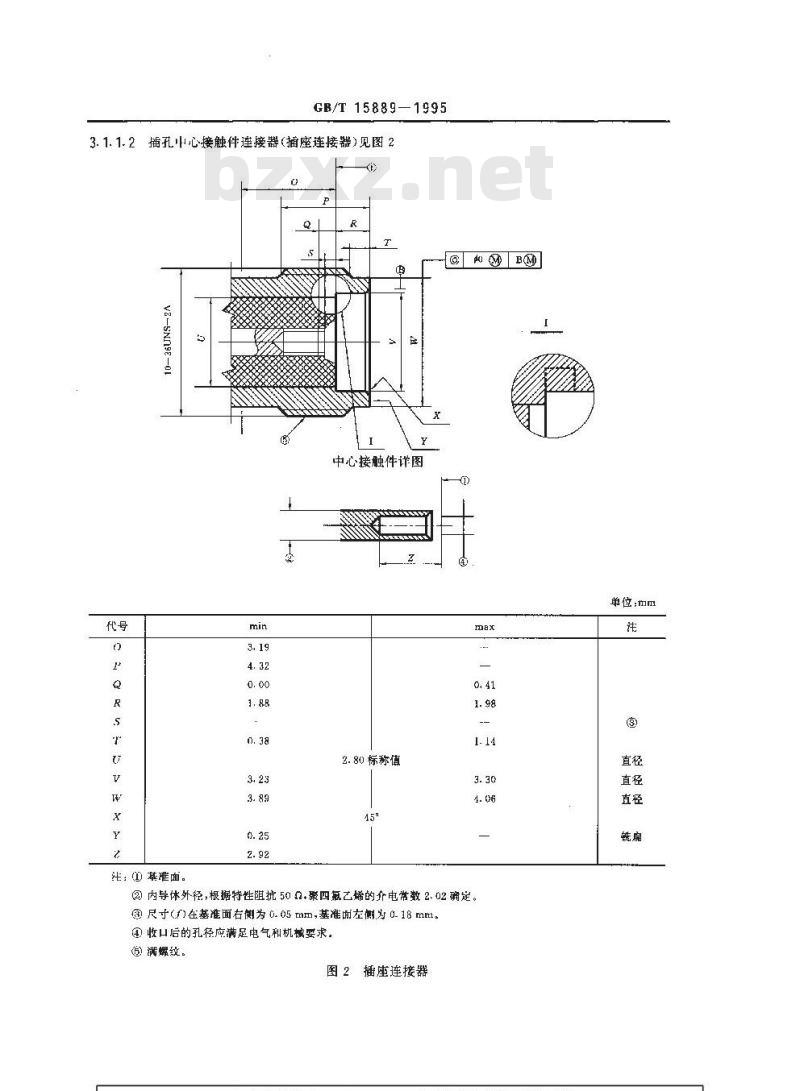

插孔山心接触件连接（插座连接器）见图2心
中心接触件详图
浅：)基准面，
2.80标称值
②内导体外径,根据特性阻抗 50.聚四氟乙烯的介电常数 2.02确定。@ 尺寸(f)在基准面右侧为 0. 05 mm,基准面左侧,为 0. 18 mml。④收口后的孔径应满足电气和机械要求。()满螺纹。
图2插座连接器
单位：mm
3.1.2标准规
GB/T15889-1995
3.1.2.1插孔中心接触件用标准规见图30.2.
(直径)
标准规A
（稳定尺寸用）
材料:钢+抛光*装面粗糖度 R.一0. 4 um注：过溃侧圆，R=0.4mm。
标准 B规(测量中心接融件保持力用)标准规质量26g+1g
图3插孔中心接触件用标准规
3.1.3标准试验连接器(G0)
当按GB11313中14.1条测量反射系数时，标准试验连接器主要用作与测量设备的连接。3.1.3.1插针中心接触件的标准试验连接器(GO)见图4代号
[ , 0 w
CB/F15889—1995
心接触件详图
4550.08m角或0.08m阅圆
注:(基准面。
2.79标称值
45″0.003倒角或0.003倒画
2内导体外径根据特性阻抗 50Q,聚四氟乙矫的介电带数2. 02选定。图4插针中心接触件标准试验连接器(G0)单统tmm
GB/T15889-1995
3.1.3.2插孔中心接触件标准试验连接器（G0)见图50
45°0.13倒角
中心接触件详图
2.79标称值
45°0.005nm例角
图5插孔中心接触件标准试验连接器单位：mm
注：()基准面，
2措宽0.13/0. 15
GB/T15889-1995
2档宽0.005/0. 006
②) 内导体外径根据特性阻抗 50 α=5 2,案四氟之烯的介电常数 2. 02 确定。单位：mm
直径图
(当与直径为 0. 495 mm~~0. 52B mm的插针插合时,插孔尺寸要满足反射系数要求的插合持性和连接器的耐久性的规定。
续图5
3. 1.4 型式综述
型式综述见表 2。
试骑类别
自由端连接露(直式）半
硬电缆
自压端连接器（直式）救
固定连接器（具有射频
电缆入口的单孔面板安
装)直式半硬电缆
固定连接器(具有射
电缆入门的单孔面板安
装)直式软电缆
接触件
型号名称
SSMA110X-03
SSMA110X-01
SSMA120X-02
SSMA041X 03
SSMA011X-03
SSMA011X-02
试验类别
自出端连接器(弯式)软
自由连接器(弯式)半
硬电缆
固定连接器(具有烨
的四孔面板安装）
固定连接器(其有焊楷
的四孔面板安装）
固定注接器(具有焊槽
的单孔背面面板安装）
自由端转接器
固定转接器(单孔面板
安鞍）
接触件
-捕针
-插孔
注，1)如无说明,指1级连接器。GR/T 15889-1995
续表 2
型导名称\
SSMA120X-01
SSMA110X-02
SSMA120X-03
SSMA114X
SSMA014X
SSMA015X
SSMA21GX
SSMA317X
GB/T158891995
在表2中,试验类别适用于所示的各种不同连接器型式。个试验类别出所有连接器组成，对于全部连接器，尽管在某些情况中试验要求可能有部分差别，但相同试验全部是适用的。
按连接器的结构特点及试验要求可以分成三个试验类别，同试验类别中可选取典型的或代表性的连接器样品的试验来代表全类别的试验。试验类别1装接射频同轴电缆的连接器8，其装接的电缆见表3。表3
SSMA110X-02
SSMA011X-02
SSMA120X-02
SSMA110X-32
SSMA041X-32
SSMA120X-32
配接电缆
SFF-5(-1
SYV-50-1
SFT-50-2
注：1）适而时，生产方应说明在符合现行标准要求的特殊类型的连接器上进行试验时所采用的电类型。试验类别2在两辑具有插合承的转接器。试验类别3:不测量反射系数的连接器。如果符合3.1条要求的尺寸同时满足3.1.2条的规则要求和适用于1条的试验要求，则上述类别的连接器或转接器允采用其他结构或使用其他电缆3.1.5 外形尺寸
下列图6～图16示出了典型连接器外形，仅标出必须统一的七要尺寸。SSMA110X-03
8.38±1.27
图6插针中心接触件自由端连接器（直式半便电统）N9
I4-36LNS - 2B
GB/T15889--1995
SSMA110X-01 SSMA110X-02
图7插针中心接触件自由端连接器（直式软电缆）S5MA041X-03
征：①六角对边宽9.5mm，八角螺母对边宽6.4mm。②面板厚度最火为3.2mm。
?弹性圈。
①橡皮垫圈。
图8插孔中心接触件固定连接器
(具有射频半硬电缆入口)(单孔面板安装)(直式）4.36 l
安装孔
