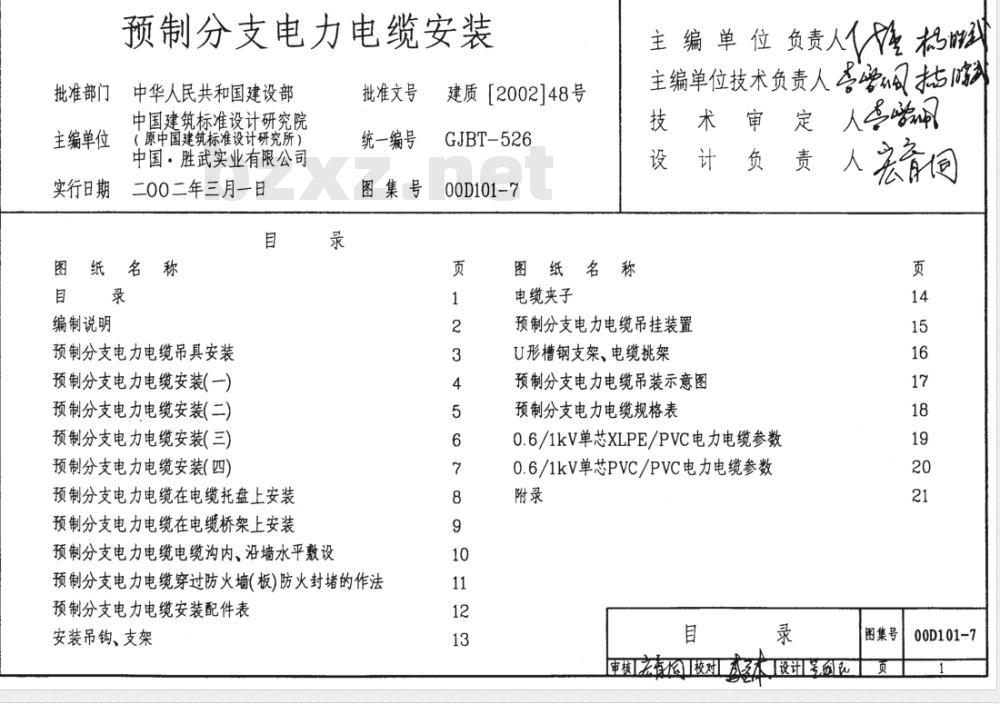

【其他行业标准】 预制分支电力电缆安装

批准部门
主编单位
实行日期
预制分支电力电缆安装
中华人民共和国建设部
中国建筑标准设计研究院
（原中国建筑标准设计研究所）中国·胜武实业有限公司
二00二年三月一日
图纸名称
编制说明
预制分支电力电缆吊具安装
预制分支电力电缆安装(一)
预制分支电力电缆安装(二)
预制分支电力电缆安装(三)
预制分支电力电缆安装（四）
预制分支电力电缆在电缆托盘上安装预制分支电力电缆在电缆桥架上安装录
预制分支电力电缆电缆沟内、沿墙水平敷设批准文号
统一编号
图集号
预制分支电力电缆穿过防火墙(板)防火封堵的作法预制分支电力电缆安装配件表
安装吊钩、支架
建质【2002]48号
GJBT-526
00D101-7
图纸名称
电缆夹子下载标准就来标准下载网
主编单位负责人
主编单位技术负责人技
技术审定
设计 责人旅育回
预制分支电力电缆吊挂装置
U形槽钢支架、电缆挑架
预制分支电力电缆吊装示意图
预制分支电力电缆规格表
0.6/1kV单芯XLPE/PVC电力电缆参数0.6/1kV单芯PVC/PVC电力电缆参数附录
审核I之有|校对本术|设号血
图集号
00D101-7

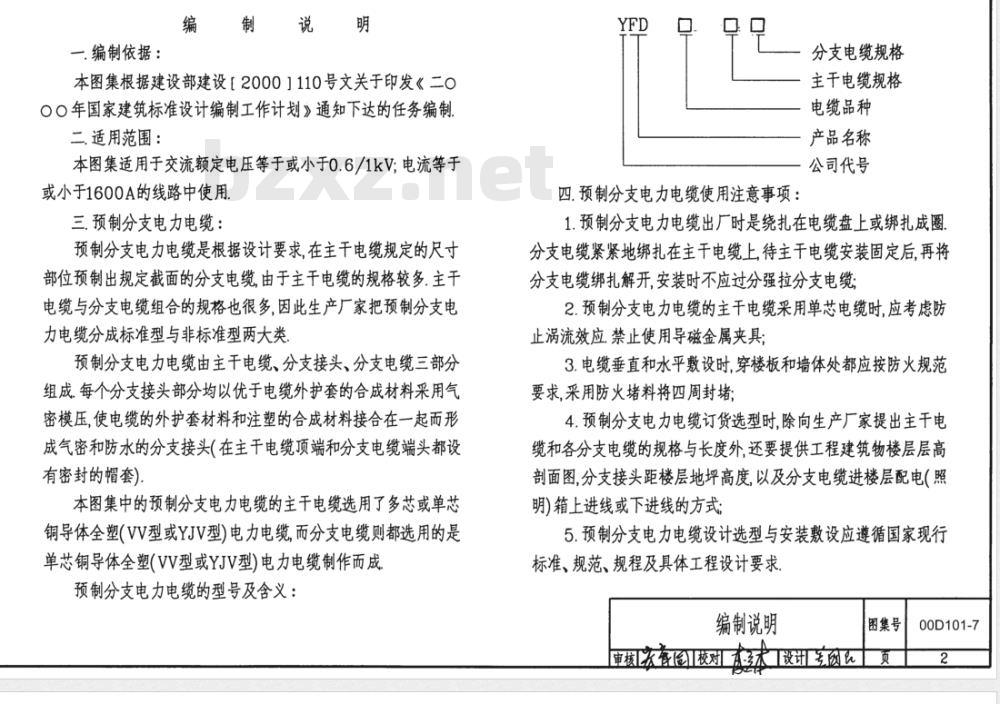

一编制依据：
编制说明
本图集根据建设部建设【2000］110号文关于印发《二COO年国家建筑标准设计编制工作计划》通知下达的任务编制二.适用范围：
本图集适用于交流额定电压等于或小于0.6/1kV；电流等于或小于1600A的线路中使用
三.预制分支电力电缆：
预制分支电力电缆是根据设计要求，在主干电缆规定的尺寸部位预制出规定截面的分支电缆由于主于电缆的规格较多，主于电缆与分支电缆组合的规格也很多，因此生产广家把预制分支申力电缆分成标准型与非标准型两大类预制分支电力电缆由主干电缆、分支接头、分支电缆三部分组成每个分支接头部分均以优于电缆外护套的合成材料采用气密模压，使电缆的外护套材料和注塑的合成材料接合在一起而形成气密和防水的分支接头（在主干电缆顶端和分支电缆端头都设有密封的帽套)，
本图集中的预制分支电力电缆的主干电缆选用了多芯或单芯铜导体全塑(VV型或YJV型）电力电缆，而分支电缆则都选用的是单芯铜导体全塑(VV型或YJV型)电力电缆制作而成预制分支电力电缆的型号及含义：YFD
分支电缆规格
主干电缆规格
电缆品种
产品名称
公司代号
四预制分支电力电缆使用注意事项：1.预制分支电力电缆出广时是绕扎在电缆盘上或绑扎成圈分支电缆紧紧地绑扎在主干电缆上待主干电缆安装固定后再将分支电缆绑扎解升，安装时不应过分强拉分支电缆2.预制分支电力电缆的主干电缆采用单芯电缆时应考虑防止涡流效应禁止使用导磁金属夹具3.电缆垂直和水平敷设时,穿楼板和墙体处都应按防火规范要求，采用防火堵料将四周封堵4.预制分支电力电缆订货选型时，除向生产家提出主于电缆和各分支电缆的规格与长度外还要提供工程建筑物楼层层高剖面图，分支接头距楼层地坪高度，以及分支电缆进楼层配电（照明)箱上进线或下进线的方式
5.预制分支电力电缆设计选型与安装数设应遵循国家现行标准、规范、规程及具体工程设计要求编制说明
图集号
审核育校对本术设讯究氮死 页
00D101-7
主干电缆为单芯电缆
主干电缆为多芯电缆
注：吊钩及预埋吊钩安全系数应≥4主要设备材料表
预埋吊钩
U型吊环
吊具或吊挂装置
型号、规格
土建预埋
与主干电缆配套供应
预制分支电力电缆
见设计选型
吊钩横担
钢丝网吊具
捆扎带
12#槽钢
预制分支电力电缆见设计选型

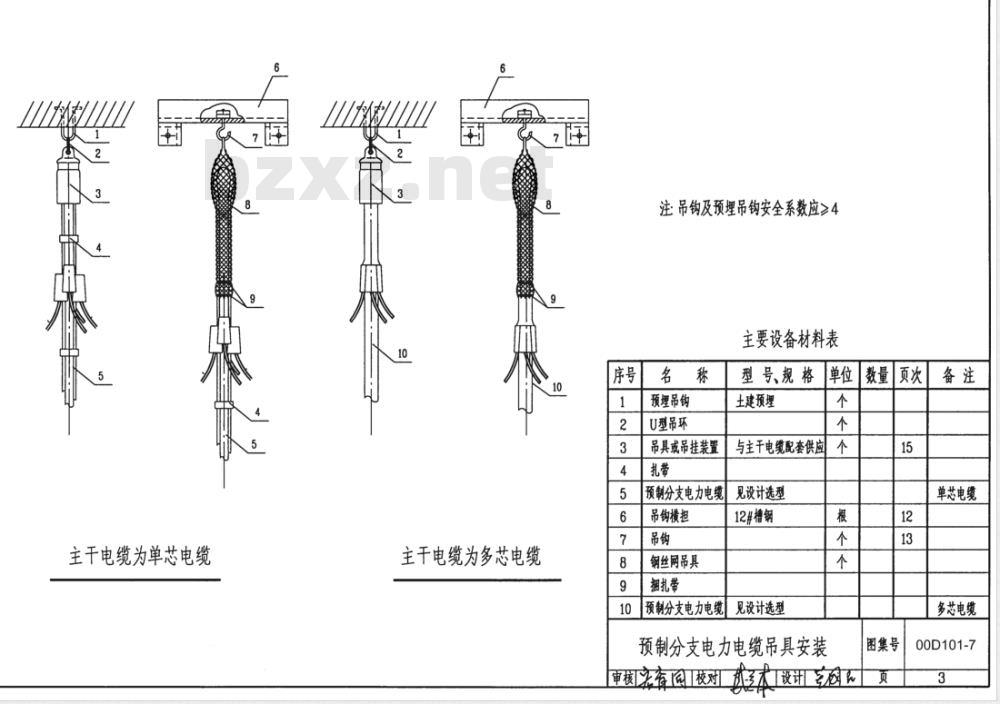

预制分支电力电缆吊具安装
审核睿团校对优术设计网
图集号
单芯电缆
多芯电缆
00D101-7
电气整井间
电气整并间
电气整井间
电气竖井间
电气整井间
十国国
主干电缆为单芯电缆
主干电缆为多芯电缆
主要设务材料表
预埋吊钩
防火封堵
分支电缆
分支接头
主干电缆
配电(照明)箱
支持夹具
型号、规格
土建预理
与主干电缆配套
U形槽钢支架
见设计选型
见设计选型
见设计选型
见工程设计

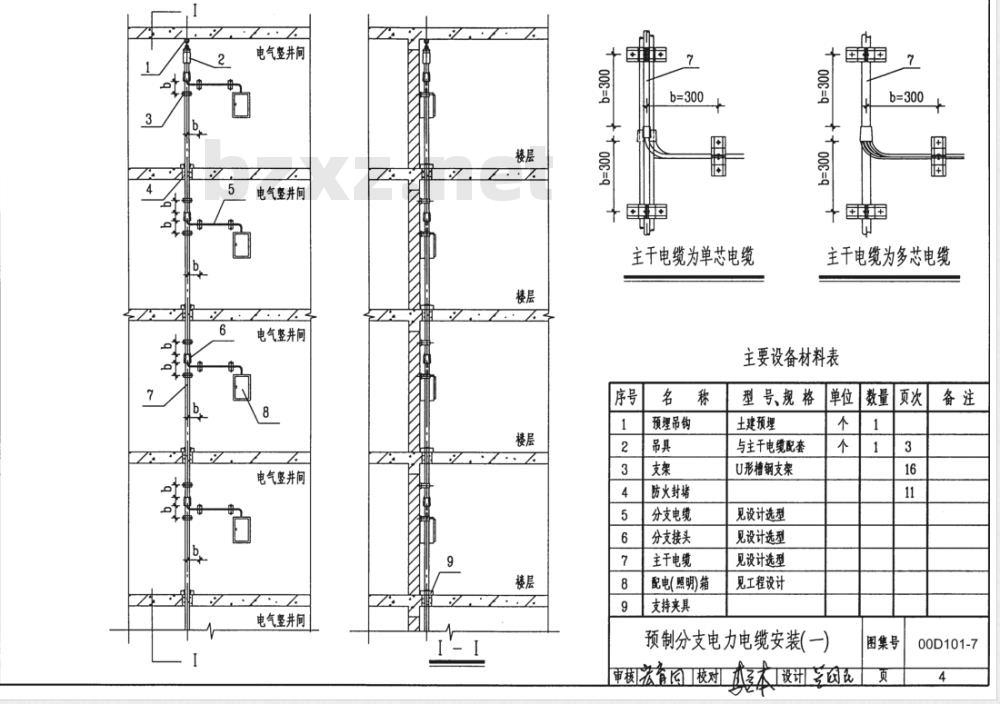

预制分支电力电缆安装(一)
图集号
审核[法育目校对 本本设讯学因页t式
00D101-7
电气整井间
电气整井间
电气整井间
电气整井间
电气整井间
十国国
主干电缆为单芯电缆
预埋吊钩
防火封堵
分支电缆
分支接头
主干电缆
配电(照明)箱
支持夹具
十国国
主干电缆为多芯电缆
主要设备材料表
型号、规格单位数量页次备注
土建预埋
与主干电缆配套
U形槽钢支架
见设计选型
见设计选型
见设计选型
见设计

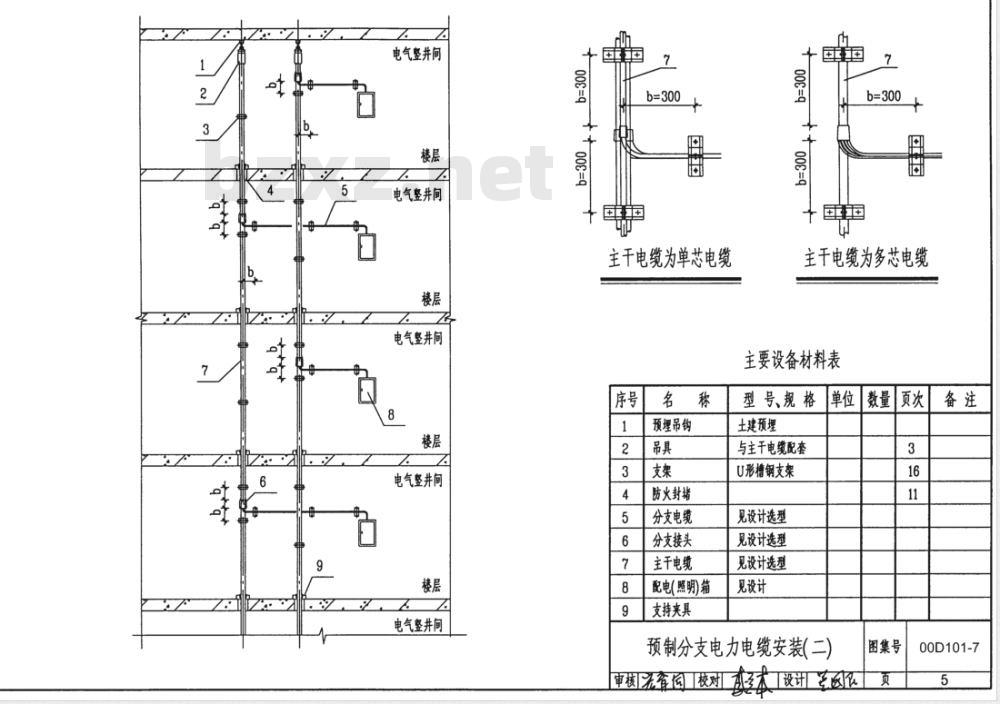

预制分支电力电缆安装(二）
审核睿司校对
工设计东区区
图集号
00D101-7
电气整井间
电气整井间
电气整井间
电气竖井间
电气整井间
预埋吊钩
防火封堵
分支电缆
分支接头
主电缆
配电(照明)箱
3支架安装
主要设备材料表
型号、规格
见设计选型
见设计选型
见设计选型
见工程设计
U形槽钢支架
预制分支电力电缆安装(三)
审核农育图校对
设讯网司
图集号
00D101-7
电气整井间
电气整井间
电气整井间
电气整井间
电气整井间
预埋吊钩
防火封堵
分支电缆
分支接头
主于电缆
配电(照明)箱
3支架安装
主要设备材料表
型号、规格
见设计选型
见设计选型
见设计选型
见工程设计
U形槽钢支架
预制分支电力电缆安装(四)
审核套图校对太太设计
数量页次
图集号
00D101-7
母母由
W：电缆托盘宽度
电缆托盘
防火封堵
主干电缆
分支电缆
膨胀螺栓
角钢托架
配电(照明)箱
电缆托盘
A-A剖面图
主要设备材料表
型号、规格1
见工程设计
见工程设计
见工程设计
M8x×65
30×4~/40×4
见工程设计
见工程设计
数量页次备注
现场制作
预制分支电力电缆在电缆托盘上安装图集号审核法食团校对太术设讯艺园店00D101-7
电气整井间
吊钩横担
钢丝网吊具
电缆梯架
分支接头
分支电缆
主干电缆
防火封堵
电缆梯架
配电(照明)箱
主要设备材料表
型号、规格
12#槽钢
与主干电缆配套
见工程设计
见设计选型
见设计选型
见设计选型
见工程设计
见工程设计
预制分支电力电缆在电缆桥架上安装审核农育网校对本术设计艺风
图集号
00D101-7
支架安装】
电缆沟内敷设
支架安装
沿墙水平敷设
型号、规格
单位数量页次
预制分支电力电缆
电缆梯架
电缆梯架
分支电缆
配电(照明)箱
见设计选型
见工程设计
见工程设计
见设计选型
见工程设计
预制分支电力电缆电缆沟内、沿墙水平敷设图集号
审核法育团校对武三太设计艺
00D101-7
支持夹具
矿棉或玻璃纤维
防火堵料
防火堵料
主干电缆
电缆桥架(托盘)
主要设备材料表
型号、规格
SDF-II
SDF-Ⅲ(A)
见设计选型
见设计选型
预制分支电力电缆穿过防火墙(板)防火封堵作法|图集号审核流有图校对术太设计艺风瓦页
00D101-7
