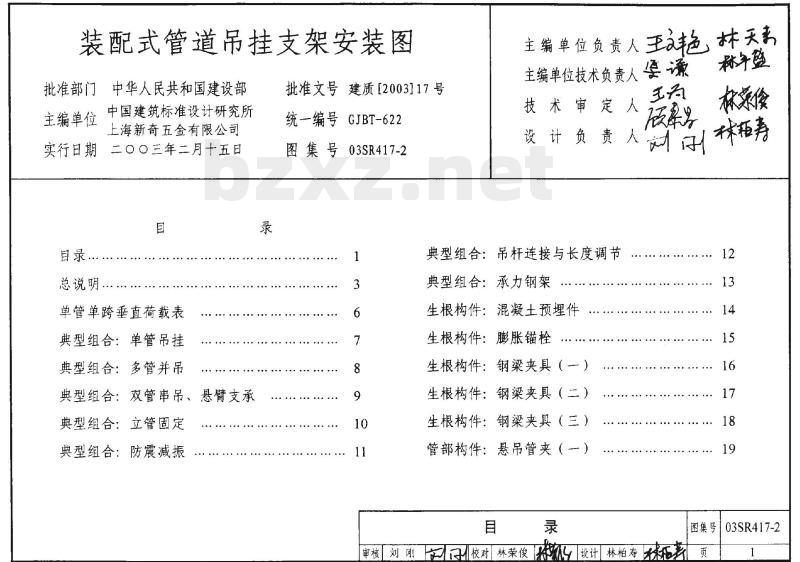

【其他行业标准】 装配式管道吊挂支架安装图（试用图）

装配式管道吊挂支架安装图
批准部门中华人民共和国建设部中国建筑标准设计研究所
主编单位
上海新奇五金有限公司
实行日期
月二〇〇三年二月十五日
目录，
总说明，
单管单跨垂直荷载表
典型组合：单管吊挂
典型组合：多管并吊
典型组合：双管串吊、悬臂支承典型组合：立管固定
典型组合：防震减振
批准文号建质[2003]17号
统一编号GJBT-622
图集号03SR417-2
主编单位负责人王艳林天夫
主编单位技术负责人4
技术审定
林泵俊
林柜寿
设计负责人
典型组合：吊杆连接与长度调节3
典型组合：承力钢架
生根构件：混凝土预埋件
生根构件：膨胀锚栓
生根构件：钢梁夹具（一）
生根构件：钢梁夹具（二）
生根构件：钢梁夹具（三）
管部构件：悬吊管夹（一）
设计林柏寿
审核刘刚校对林荣俊
图集号
03SR417-2

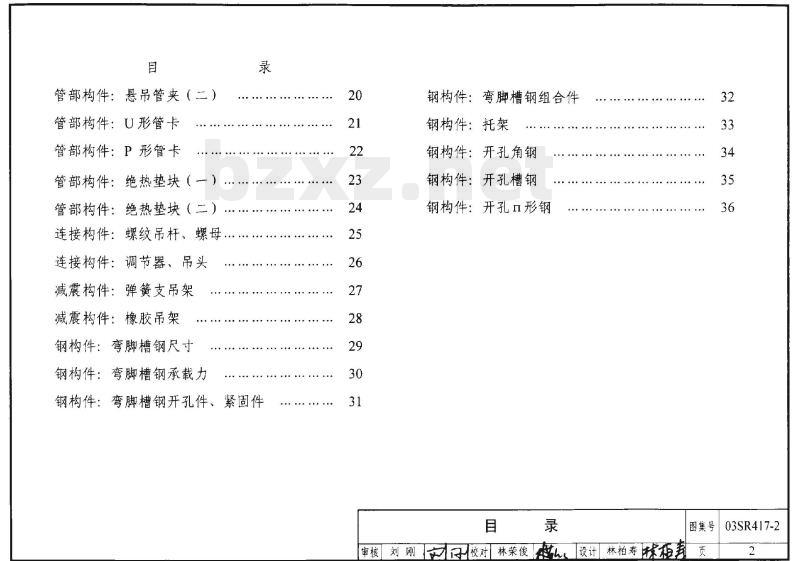

管部构件：悬吊管夹（二）
管部构件：U形管卡
管部构件：P形管卡
管部构件：绝热垫块（一）
管部构件：绝热垫块（二）
连接构件：螺纹吊杆、螺母，
连接构件：调节器、吊头
减震构件：弹簧支吊架
减震构件：橡胶吊架
钢构件：弯脚槽钢尺寸
钢构件：弯脚槽钢承载力
钢构件：弯脚槽钢开孔件、紧固件20
钢构件：弯脚槽钢组合件
钢构件：托架
钢构件：开孔角钢
钢构件：开孔槽钢
钢构件：开孔Ⅱ形钢
图集号
审核刘刚校对林荣俊设计林柏寿球和封32
03SR417-2

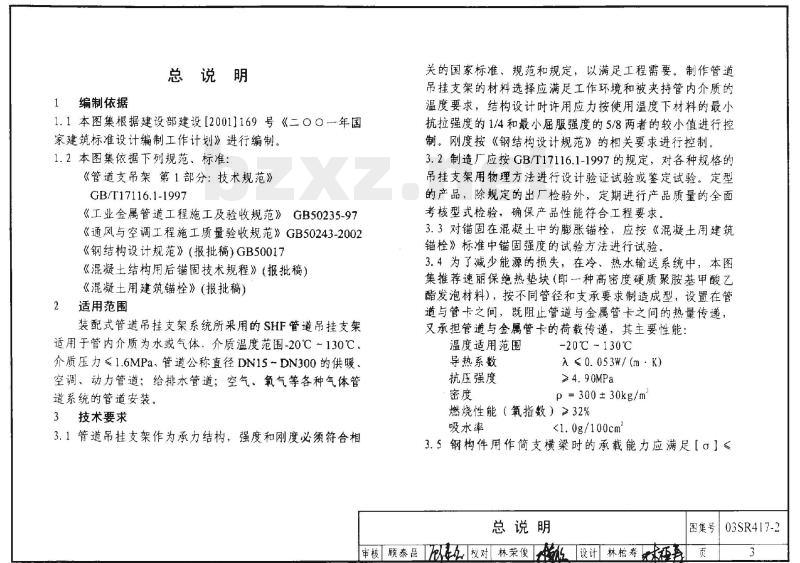

1编制依据
总说明
1.1本图集根据建设部建设[2001]169号《二OO一年国家建筑标准设计编制工作计划》进行编制，1.2本图集依据下列规范、标准：《管道支吊架第1部分：技术规范》GB/T17116.1-1997
《工业金属管道工程施工及验收规范》GB50235-97《通风与空调工程施工质量验收规范》GB50243-2002《钢结构设计规范》（报批稿）GB50017《混凝土结构用后锚固技术规程》（报批稿）《混凝土用建筑锚栓》（报批稿）2适用范围
装配式管道吊挂支架系统所采用的SHF管道吊挂支架适用于管内介质为水或气体，介质温度范围-20℃~130℃、介质压力<1.6MPa、管道公称直径DN15~DN300的供暖、空调、动力管道：给排水管道；空气、氧气等各种气体管道系统的管道安装。
3、技术要求
3.1管道吊挂支架作为承力结构，强度和刚度必须符合相关的国家标准、规范和规定，以满足工程需要。制作管道吊挂支架的材料选择应满足工作环境和被夹持管内介质的温度要求，结构设计时许用应力按使用温度下材料的最小抗拉强度的1/4和最小屈服强度的5/8两者的较小值进行控制。刚度按《钢结构设计规范》的相关要求进行控制。3.2制造厂应按GB/T17116.1-1997的规定，对各种规格的吊挂支架用物理方法进行设计验证试验或鉴定试验。定型的产品，除规定的出厂检验外，定期进行产品质量的全面考核型式检验，确保产品性能符合工程要求。3.3对锚固在混土中的膨胀锚栓，应按《混凝土用建筑锚栓》标准中锚固强度的试验方法进行试验。3.4为了减少能源的损失，在冷、热水输送系统中，本图集推荐速丽保绝热垫块（即一种高密度硬质聚胺基甲酸乙酯发泡材料），按不同管径和支承要求制造成型，设置在管道与管卡之问，既阻止管道与金属管卡之间的执量传递又承担管道与金属管卡的荷载传递，其主要性能：温度适用范围
导热系数
抗压强度
-20℃-130℃
入≤0.053w/（mK）
p=300±30kg/m
燃烧性能（氧指数）》32%
吸水率
<1.0g/100cm
3.5钢构件用作简支横梁时的承载能力应满足【g】≤总说明
图集号
审核颐泰昌以校对林荣俊设计林柏寿司员
03SR417-2

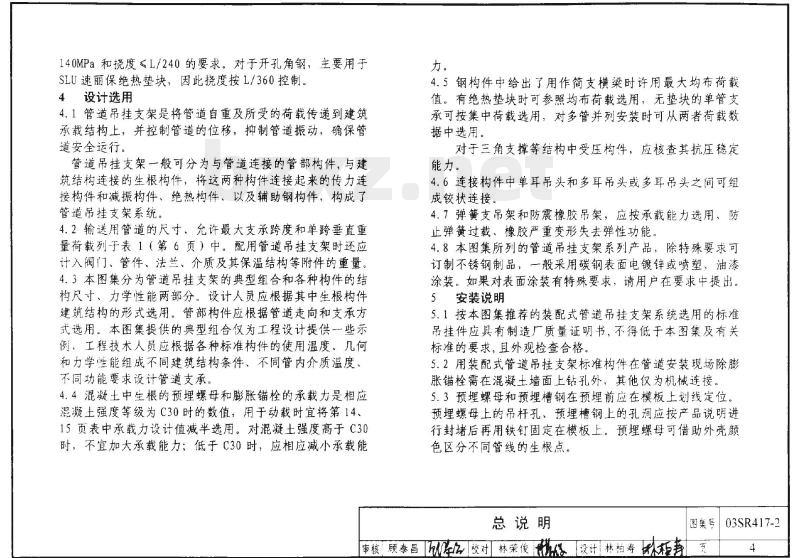

140MPa和挠度≤L/240的要求。对于开孔角钢，主要用于SLU速丽保绝热垫块，因此搅度按L/360控制。4设计选用
4.1管道吊挂支架是将管道自重及所受的荷载传递到建筑承载结构上，并控制管道的位移，抑制管道振动，确保管道安全运行。
管道吊挂支架一般可分为与管道连接的管部构件，与建筑结构连接的生根构件，将这两种构件连接起来的传力连接构件和减振构件、绝热构件、以及辅助钢构件，构成了管道吊挂支架系统。
4.2输送用管道的尺寸，充许最大支承跨度和单跨垂直重量荷载列于表1（第6页）中，配用管道吊挂支架时还应计入阀门、管件、法兰、介质及其保温结构等附件的重量、4.3本图集分为管道吊挂支架的典型组合和各种构件的结构尺寸、力学性能两部分，设计人员应根据其中根构件建筑结构的形式选用，管部构件应根据管道走向和支承方式选用，本图集提供的典型组合仅为工程设计提供一些示例，工程技术人员应根据各种标准构件的使用温度、几何和力学性能组成不同建筑结构条件、不同管内介质温度、不同功能要求设计管道支承
4.4混土中生根的预埋螺母和膨胀锚栓的承载力是相应混凝土强度等级为C30时的数值：用于动载时宜将第14、15页表中承载力设计值减半选用。对混凝土强度高于C30时，不宜加大承载能力；低于C30时，应相应减小承载能力。
4.5钢构件中给出了用作简支横梁时许用最大均布荷载值。有绝热垫块时可参照均布荷载选用，无垫块的单管支承可按集中荷载选用，对多管并列安装时可从两者荷载数据中选用。
对于三角支撑等结构中受压构件，应核查其抗压稳定能力。
4.6连接构件中单耳吊头和多耳吊头或多耳吊头之间可组成饺状连接。
4.7弹簧支吊架和防震橡胶吊架，应按承载能力选用，防止弹簧过载、橡胶产重变形失去弹性功能。4.8本图集所列的管道吊挂支架系列产品，除特殊要求可订制不锈钢制品，一般采用碳钢表面电镀锌或喷塑、油漆涂装。如果对表面涂装有特殊要求，请用户在要求中提出。5安装说明
5.1按本图集推荐的装配式管道吊挂支架系统选用的标准吊挂件应具有制造广质量证明书，不得低于本图集及有关标准的要求，且外观检查合格。5.2用装配式管道吊挂支架标准构焊在管道安装现场除膨胀锚栓需在混凝土墙面上钻孔外，其他仅为机械连接。5.3预埋螺母和预埋槽钢在预埋前应在模板上划线定位。预埋螺母上的吊杆孔，预埋槽钢上的孔润应按产品说明进行封堵后再用铁钉固定在模板上：预理螺母可借助外壳颜色区分不同管线的生根点。
总说明
审核顾泰昌校对林荣俊设计林柏寿套图集号
03SR417-2

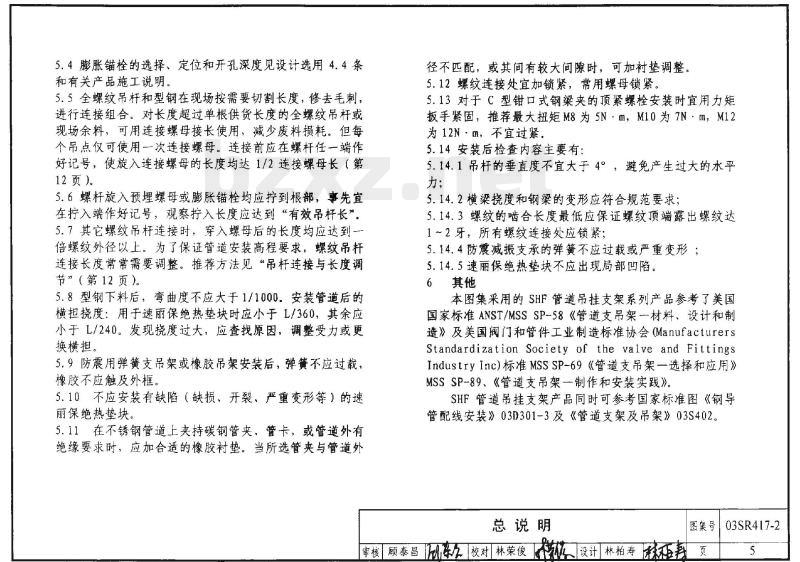

5.4膨胀锚栓的选择、定位和开孔深度见设计选用4.4条和有关产品施工说明。
5.5全螺纹吊杆和型钢在现场按需要切割长度，修去毛刺，进行连接组合。对长度超过单根供货长度的全螺纹吊杆或现场余料，可用连接螺母接长使用，减少废料损耗。但每个吊点仅可使用一次连接螺母。连接前应在螺杆任一端作好记号，使旋入连接螺母的长度均达1/2连接螺母长（第12页）
5.6螺杆旋入预埋螺母或膨账锚栓均应行到根部，事先宜在拧入端作好记号，观察打入长度应达到“有效吊杆长”，5.7其它螺纹吊杆连接时，穿入螺母后的长度均应达到-倍螺纹外径以上。为了保证管道安装高程要求，螺纹吊杆连接长度常常需要调整。推荐方法见“吊杆连接与长度调节”（第12页）。
5.8型钢下料后，弯曲度不应大于1/1000.安装管道后的横担挠度：用于速丽保绝热垫块时应小于L/360，其余应小于L/240。发现挠度过大，应查找原因，调整受力或更换横担。
5.9防震用弹簧支吊架或橡胶吊架安装后，弹簧不应过载，橡胶不应触及外框。
5.10不应安装有缺陷（缺损、开裂、严重变形等）的速丽保绝热垫块。
5.11在不锈钢管道上夹持碳钢管夹，管卡，或管道外有绝缘要求时，应加合适的橡胶衬垫，当所选管夹与管道外径不匹配，或其间有较大间隙时，可加衬垫调整，5.12螺纹连接处宜加锁紧，常用螺母锁紧。5.13对于C型钳口式钢梁夹的顶紧螺栓安装时宜用力矩扳手紧固，推荐最大扭矩M8为5N·m，M10为7N·m，M12为12N·m，不宜过紧，
5.14安装后检查内容主要有：
5.14.1吊杆的垂直度不宜大于4°，避免产生过大的水平力；
5.14.2横梁挠度和钢梁的变形应符合规范要求；5.14.3螺纹的啮合长度最低应保证螺纹顶端露出端纹达1-2牙，所有螺纹连接处应锁紧；5.14.4防震减振支承的弹簧不应过载或严重变形；5.14.5速丽保绝热挚块不应出现局部凹陷，6其他
本图集采用的SHF管道吊挂支架系列产品参考了美国国家标准ANST/MSSSP-58《管道支吊架一材料、设计和制造》及美国阀门和管件工业制造标准协会（(ManufacturersStandardization Society of the valve and FittingsIndustryInc)标准MSSSP-69《管道支吊架一选择和应用》MSSSP-89、《管道支吊架一制作和安装实践》。SHF管道吊挂支架产品同时可参考国家标准图《钢导管配线安装》03D301-3及《管道支架及吊架》03S402。总说明
图案号
审核顾泰昌东校对林荣俊 核位设计林柏寿教页
03SR417-2
管道公称直径
管壁厚mm
允许最人跨距m
单跨垂直荷重kN
允许最大跨距m
单跨垂直荷重kN
管壁淳
允许最大跨距m
单跨垂直荷重kN
允许最大跨距m
单跨垂直荷重kN
1.绝热材料按密度60kg/m计算，外加保护层25
2.管道技术要求符合GB/T3091-1993《低压流体输送用镀锌焊接钢管》，GB/T3092-1993《低压流体输送用焊接钢管》，CB/T8163-1999《输送流体用无续钢管》和GB/T14976-1994《流体输送用不锈钢无缝钢管》3.允许最大跨度参照GB/T17116.1-1997《管道支吊架第1部分技术规范》附录B，考虑抗震时不宜大于4米4.若采用其它类型管道及绝热材料时，垂直荷重值需重新计算单管单跨垂真荷载表
图美号
审核顾泰昌风系校对林荣像磁设计林柏寿球封03SR417-2
预理螺母（14页）
膨胀锚栓（15页）
全螺纹吊杆（25页）
无保温管夹
（19页）
钢梁夹具
(16,17,18页）
SLS速丽保管夹
（23页）
可调型管夹
（20页）
典型组合：单管吊挂
没林柏寿柜封
宇核刘闲校戏珠茉俊
图集号
03SR417-2
钢梁U形卡（16页）
弯脚槽钢（29页）
全螺纹吊杆（25页
P型管卡（22页）
螺母、型钢垫片
弯脚槽钢（29页）
型钢弹簧螺母
（31页）
预埋螺母或膨胀锚栓（14，15页）钢梁夹具（16，17页）
全螺纹吊杆（25页）
U形螺栓（21页）或
SLU型速丽保（23页）
垫圈，螺母
（25页）
开孔角钢（34页）
典型组合：多管并吊
图集号
审核刘刚立校对林荣俊化设计林棺寿柜新03SR417-2
膨胀锚栓或预埋螺母
钢梁夹具
全螺纹吊杆
（25页）
螺母、螺栓
双连管卡
（20页）
管夹（19页）
型钢弹簧
螺母、螺栓
（31页）
（33页
典型组合：双管串吊、悬臂支承预埋弯脚槽钢
（14页）
P形管卡
（22页）
螺母、螺栓
图集号
审核刘刷校对杖荣像证、设计味柏寿页
03SR417-2
U形管卡（21页）
弯脚槽钢
型钢弹簧螺母
（31页）
立管速丽保
（24页）
U形管卡（21页）
典型组合：立管固定
审核刘刚校对林荣俊
膨胀锚栓（15页）
P形管卡
（22页）
托架（33页）
图集号
设计味拍毒柜利
03SR417-2
弹簧吊架或橡胶吊架
（27，28页）
绝缘防震管卡
（22页）
聚丙烯
弹簧支座（27页）
氯丁橡胶
橡胶吊架（28页）
膨胀锚栓（15页）
典型组合：防震减振
线设计柏寿
审废刘刚校对林荣俊
医集号
03SR417-2
钢梁夹具（16页）
双耳吊头（26页）
长度调节器
（26页）
典型组合：吊杆连接与长度调节连接螺母
（25页）
图集号！
103SR417-2
审核刘刘校对林荣俊达设计球柏寿柜车12
