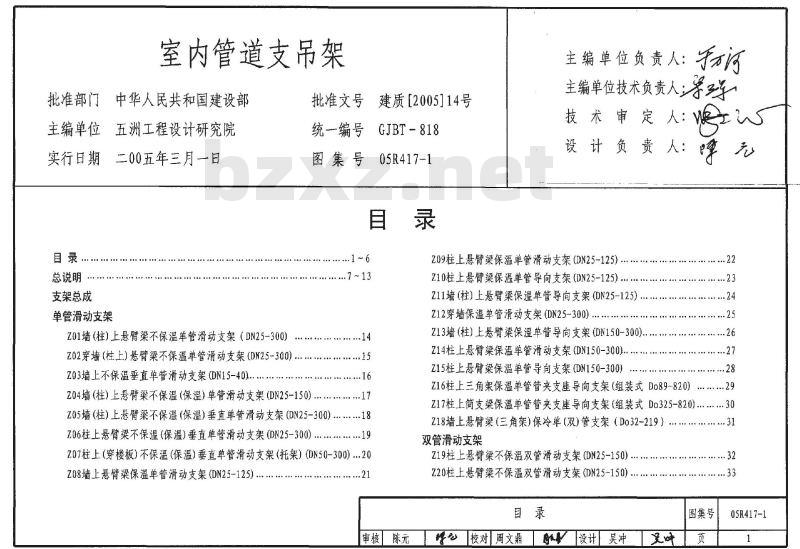

【其他行业标准】 室内管道支吊架

室内管道支吊架
中华人民共和国建设部
批准部门口
主编单位五洲工程设计研究院
实行日期
二00五年三月－日
目录．
总说明
支架总成
单管滑动支架
Z01墙（柱）上悬臂梁不保温单管滑动支架（DN25-300）Z02穿墙（柱上）悬臂梁不保温单管滑动支架(DN25-300)Z03墙上不保温垂直单管滑动支架(DN15-40)..批准文号建质[2005]14号
统一编号（
GJBT-818
图集号
05R417-1
Z04墙（柱）上悬臂梁不保温（保温）单管滑动支架（DN25-150)....17
Z05墙（柱）上悬臂梁不保温（保温）垂直单管滑动支架（DN25-300）..18Z06柱上悬臂梁不保温（保温）垂直单管滑动支架(DN25-300）........19
Z07柱上（穿楼板）不保温（保温）垂直单管滑动支架（托架）(DN50-300)..20Z08墙上悬臂梁保温单管滑动支架(DN25-125）..21
主编单位负责人：河
主编单位技术负责人：
技术审定人：　
设计负责人：
Z09柱上悬臂梁保温单管滑动支架（DN25-125)，Z10柱上悬臂梁保温单管导向支架（DN25-125).Z11墙（柱）上悬臂梁保温单管导向支架(DN25-125)..Z12穿墙保温单管滑动支架(DN25-300).Z13墙（柱）上悬臂梁保温单管导向支架(DN150-300).Z14柱上悬臂梁保温单管滑动支架(DN150-300)..Z15柱上悬臂梁保温单管导向支架（DN150-300).22
Z16柱上三角架保温单管管夹支座导向支架（组装式Do89-820）.....29Z17柱上简支梁保温单管管夹支座导向支架（组装式Do325-820…..30Z18墙上悬臂梁（三角架）保冷单（双）管支架（Do32-219）双管滑动支架
Z19柱上悬臂梁不保温双管滑动支架(DN25-150）.Z20柱上悬臂梁不保温双管滑动支架(DN25-150）.…目录
图集号
审核陈元心校对周文鼎设计吴冲又叶页..31
05R417-1

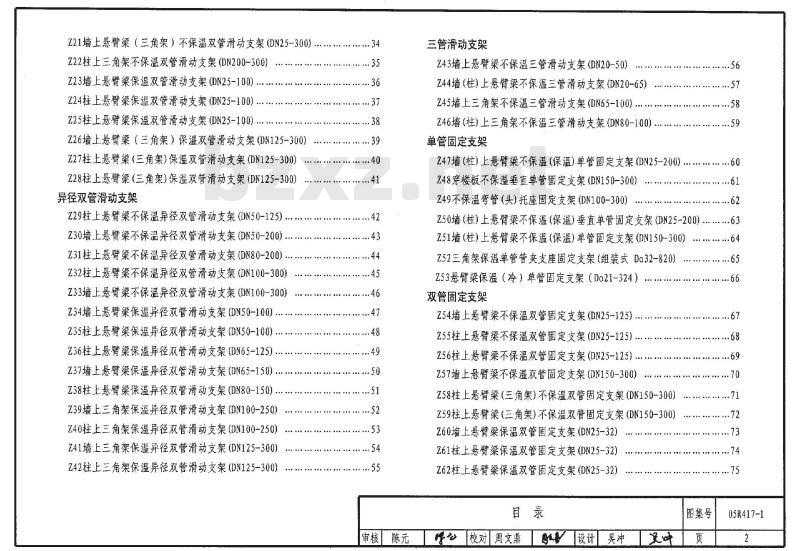

Z21墙上悬臂梁（三角架）不保温双管滑动支架（DN25-300)..Z22柱上三角架不保温双管滑动支架(DN200-300)Z23墙上悬臂梁保温双管滑动支架(DN25-100）.Z24柱上悬臂梁保温双管滑动支架(DN25-100）..Z25柱上悬臂梁保温双管滑动支架(DN25-100）.Z26墙上悬臂梁（三角架）保温双管滑动支架(DN125-300）Z27柱上悬臂梁（三角架）保温双管滑动支架(DN125-300)Z28柱上悬臂梁（三角架）保温双管滑动支架（DN125-300)异径双管滑动支架
Z29柱上悬臂梁不保温异径双管滑动支架(DN50-125)Z30墙上悬臂梁不保温异径双管滑动支架(DN50-200)..Z31柱上悬臂梁不保温异径双管滑动支架（DN80-200）Z32柱上悬臂梁不保温异径双管滑动支架（DN100-300）..Z33墙上悬臂梁不保温异径双管滑动支架(DN100-300）…Z34墙上悬臂梁保温异径双管滑动支架（DN50-100）…Z35柱上悬臂梁保温异径双管滑动支架（DN50-100)..Z36柱上悬臂梁保温异径双管滑动支架（DN65-125）...Z37墙上悬臂染保温异径双管滑动支架（DN65-150）...Z38柱上悬臂梁保温异径双管滑动支架(DN80-150).Z39墙上三角架保温异径双管滑动支架(DN100-250）Z40柱上三角架保温异径双管滑动支架(DN100-250）Z41墙上三角架保温异径双管滑动支架（DN125-300）+
Z42柱上三角架保温异径双管滑动支架（DN125-300）..34
审核陈元
三管滑动支架
Z43墙上悬臂梁不保温三管滑动支架（DN20-50)Z44墙（柱）上悬臂梁不保温三管滑动支架(DN20-65）…Z45墙上三角架不保温三管滑动支架(DN65-100）.Z46墙（柱）上三角架不保温三管滑动支架(DN80-100）.单管固定支架
Z47墙（柱）上悬臂梁不保温（保温）单管固定支架（DN25-200）..Z48穿楼板不保温垂直单管固定支架（DN150-300）Z49不保温弯管（头）托座固定支架(DN100-300)..56
....60
Z50墙（柱）上悬臂梁不保温（保温）垂直单管固定支架（DN25-200）....63Z51墙（柱）上悬臂梁不保温（保温）单管固定支架（DN150-300）.64Z52三角架保温单管管夹支座固定支架（组装式Do32-820)Z53悬臂梁保温（冷）单管固定支架（Do21-324）双管固定支架
Z54墙上悬臂梁不保温双管固定支架(DN25-125）..Z55柱上悬臂梁不保温双管固定支架（DN25-125）..Z56柱上悬臂梁不保温双管固定支架（DN25-125）Z57墙上悬臂梁不保温双管固定支架（DN150-300），Z58柱上悬臂梁（三角架）不保温双管固定支架(DN150-300）Z59柱上悬臂梁（三角架）不保温双管固定支架（DN150-300）..Z60墙上悬臂梁保温双管固定支架DN25-32）Z61柱上悬臂梁保温双管固定支架(DN25-32）…Z62柱上悬臂梁保温双管固定支架(DN25-32）目录
校对周文鼎
设计吴冲
图集号
05R417-1

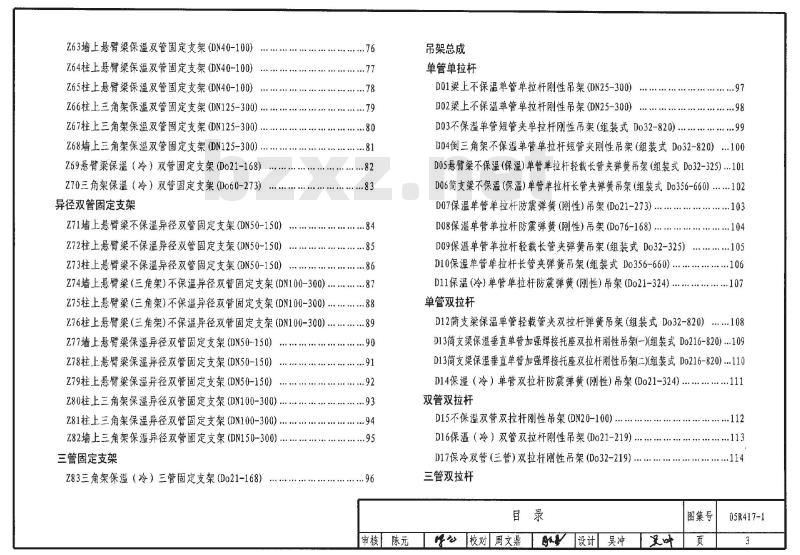

Z63墙上悬臂梁保温双管固定支架（DN40-100)Z64柱上悬臂梁保温双管固定支架(DN40-100)Z65柱上悬臂梁保温双管固定支架(DN40-100)Z66柱上三角架保温双管固定支架（DN125-300）..Z67柱上三角架保温双管固定支架（DN125-300）...Z68墙上三角架保温双管固定支架(DN125-300）..Z69悬臂梁保温（冷）双管固定支架Do21-168）.…Z70三角架保温（冷）双管固定支架（Do60-273）…异径双管固定支架
Z71墙上悬臂梁不保温异径双管固定支架(DN50-150)Z72柱上悬臂梁不保温异径双管固定支架（DN50-150）Z73柱上悬臂梁不保温异径双管固定支架(DN50-150).76
Z74墙上悬臂梁（三角架）不保温异径双管固定支架（DN100-300）….87Z75柱上悬臂梁（三角架）不保温异径双管固定支架DN100-300）.88Z76柱上悬臂梁（三角架）不保温异径双管固定支架(DN100-300）.….89Z77墙上悬臂梁保温异径双管固定支架（DN50-150)Z78柱上悬臂梁保温异径双管固定支架（DN50-150）.Z79柱上悬臂梁保温异径双管固定支架（DN50-150）…Z80柱上三角架保温异径双管固定支架(DN100-300）..Z81柱上三角架保温异径双管固定支架（DN100-300).…Z82墙上三角架保温异径双管固定支架（DN150-300）...三管固定支架
Z83三角架保温（冷）三管固定支架（Do21-168）...90
审核陈元
吊架总成
单管单拉杆
D01梁上不保温单管单拉杆刚性吊架(DN25-300)D02梁上不保温单管单拉杆刚性吊架(DN25-300)D03不保温单管短管夹单拉杆刚性吊架组装式Do32-820）·.97
.....99
D04倒三角架不保温单管单拉杆短管夹刚性吊架（组装式Do32-820）.100D05悬臂梁不保温（保温）单管单拉杆轻载长管夹弹簧吊架（组装式Do32-325）...101D06简支梁不保温（保温）单管单拉杆长管夹弹簧吊架（组装式Do356-660）...102D07保温单管单拉杆防震弹簧（刚性）吊架(Do21-273）..D08保温单管单拉杆防震弹簧（刚性）吊架(Do76-168)...103
D09保温单管单拉杆轻载长管夹弹簧吊架（组装式Do32-325）…….105D10保温单管单拉杆长管夹弹簧吊架（组装式Do356-660)....D11保温（冷）单管单拉杆防震弹簧（刚性）吊架（Do21-324）.单管双拉杆
.....106
D12简支梁保温单管轻载管夹双拉杆弹簧吊架（组装式Do32-820）…..108D13简支梁保温垂直单管加强焊接托座双拉杆刚性吊架-（组装式Do216-820)...109D13简支梁保温垂直单管加强焊接托座双拉杆刚性吊架（二)组装式Do216-820).110D14保温（冷）单管双拉杆防震弹簧（刚性）吊架（Do21-324）*........111
双管双拉杆
D15不保温双管双拉杆刚性吊架（DN20-100）...D16保温（冷）双管双拉杆刚性吊架（Do21-219）..D17保冷双管（三管）双拉杆刚性吊架(Do32-219）..三管双拉杆
校对周文鼎
设计吴冲
图集号
05R417-1

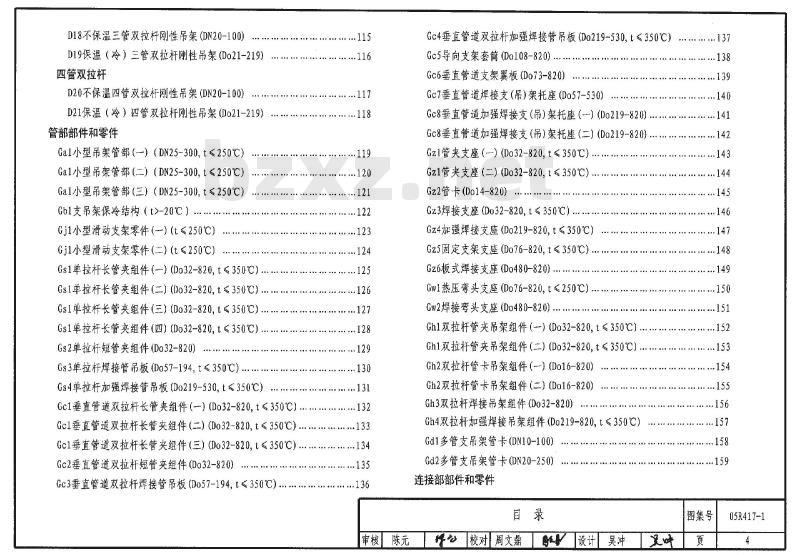

D18不保温三管双拉杆刚性吊架（DN20-100)D19保温（冷）三管双拉杆刚性吊架（Do21-219)四管双拉杆
D20不保温四管双拉杆刚性吊架(DN20-100)D21保温（冷）四管双拉杆刚性吊架（Do21-219）管部部件和零件
Ga1小型吊架管部（—）（DN25-300,t≤250℃）Ga1小型吊架管部（二）（DN25-300,t≤250℃）Ga1小型吊架管部（三）（DN25-300,t≤250℃）.Cb1支吊架保冷结构（t>-20℃）Cj1小型滑动支架零件（-）（t≤250℃）Gi1小型滑动支架零件（二）（t≤250℃）Gs1单拉杆长管夹组件（-）(Do32-820,t≤350℃），Gs1单拉杆长管夹组件（二）（Do32-820,t≤350℃）..Gs1单拉杆长管夹组件（三）（Do32-820,t≤350℃)...Gs1单拉杆长管夹组件（四）（Do32-820,t≤350℃）...Gs2单拉杆短管夹组件(Do32-820)Gs3单拉杆焊接管吊板(Do57-194，t≤350℃).Gs4单拉杆加强焊接管吊板（Do219-530,t≤350℃）Gc1垂直管道双拉杆长管夹组件（-）（Do32-820,t≤350℃）.…Gc1垂直管道双拉杆长管夹组件（二）(Do32-820,t≤350℃）...115
...127
...128
...129
Gc1垂直管道双拉杆长管夹组件（三）（Do32-820,t≤350℃）Gc2垂直管道双拉杆短管夹组件（Do32-820)Gc3垂直管道双拉杆焊接管吊板(Do57-194,t≤350℃)....134
...135
审核陈元
Gc4垂直管道双拉杆加强焊接管吊板(Do219-530,t≤350℃）Gc5导向支架套简Do108-820）.
Gc6垂直管道支架翼板(Do73-820）Gc7垂直管道焊接支（吊）架托座(Do57-530)Gc8垂直管道加强焊接支（吊）架托座（一）（Do219-820）Gc8垂直管道加强焊接支（吊）架托座（二）（Do219-820）.Gz1管夹支座（--）(Do32-820,t≤350℃)...Gz1管夹支座（二）(Do32-820,t≤350℃)..Gz2管卡(Do14-820)
Gz3焊接支座(Do32-820,t≤350℃).Gz4加强焊接支座(Do219-820,t≤350℃）Gz5固定支架支座(Do76-820,t≤350℃）..Gz6板式焊接支座（Do480-820)
Gw1热压弯头支座(Do76-820,t≤250℃)Gw2焊接弯头支座（Da480-820）.Gh1双拉杆管夹吊架组件（—）（Do32-820,t≤350℃）.Gh1双拉杆管夹吊架组件（二）（Do32-820,t≤350℃）..Gh2双拉杆管卡吊架组件（一）（Do16-820）Gh2双拉杆管卡吊架组件（二）（Do16-820)Gh3双拉杆焊接吊架组件(Do32-820)Gh4双拉杆加强焊接吊架组件(Do219-820t≤350℃)Gd1多管支吊架管卡(DN10-100)
Gd2多管支吊架管卡(DN20-250)
连接部部件和零件
培么校对周文鼎
设计吴冲
...139
+***140
...141
......142
...145
...152
...155
图集号
05R417-1

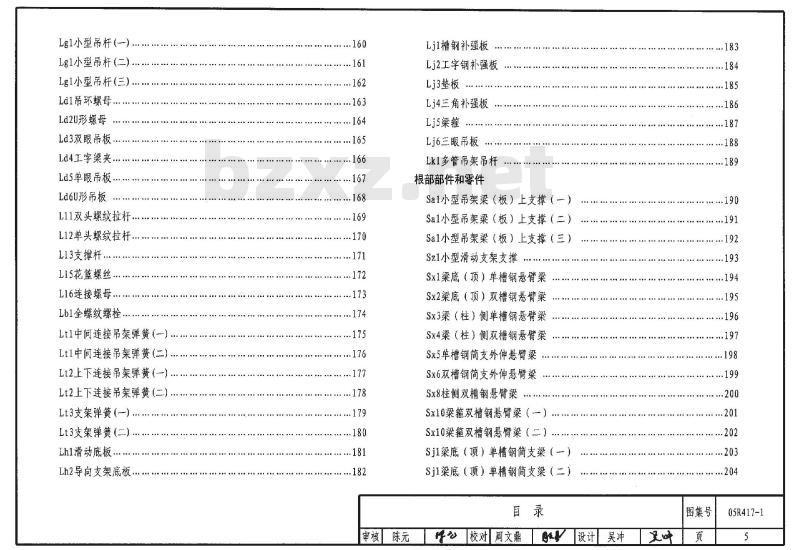

Lg1小型吊杆（—)
Lg1小型吊杆（二
Lg1小型吊杆（三）
Ld1吊环螺母.
Ld2U形螺母
Ld3双眼吊板
Ld4工字梁夹。
Ld5单眼吊板.
Ld6U形吊板
L11双头螺纹拉杆..
L12单头螺纹拉杆
L13支撑杆..
L15花篮螺丝.
L16连接螺母，
Lb1全螺纹螺栓，
Lt1中间连接吊架弹簧（一）
Lt1中间连接吊架弹簧（二）.
Lt2上下连接吊架弹簧（—）
Lt2上下连接吊架弹簧（二）
Lt3支架弹簧（
Lt3支架弹簧（
Lh1滑动底板
Lh2导向支架底板
...180
Lij1槽钢补强板
Lj2工字钢补强板
Lj3垫板
Lij4三角补强板
Lj5梁箍
Lj6三眼吊板
Lk1多管吊架吊杆
根部部件和零件
Sal小型吊架梁（板）上支撑（一）Sa1小型吊架梁（板）上支撑（二）Sal小型吊架梁（板）上支撑（三）Sz1小型滑动支架支撑.
Sx1梁底（顶）单槽钢悬臂梁
Sx2梁底（顶）双槽钢悬臂梁
Sx3梁（柱）侧单槽钢悬臂梁
Sx4梁（柱）侧双槽钢悬臂梁
Sx5单槽钢简支外伸悬臂梁..
Sx6双槽钢简支外伸悬臂梁
Sx8柱侧双槽钢悬臂梁..
Sx10梁箍双槽钢悬臂梁（）
Sx10梁箍双槽钢悬臂梁（二）
Sj1梁底（顶）单槽钢简支梁（）Sii梁底（顶）单槽钢简支梁（二）目录
审核陈元好么校对周文鼎
设计吴冲
图集号
05R417-1
Si2梁底（顶）双槽钢简支梁（一）Sj2梁底（顶）双槽钢简支梁（二）Sj2梁底（顶）双槽钢简支梁（三）..Si3柱（梁）侧单槽钢简支梁（-）Sj3柱（梁）侧单槽钢简支梁（二）.Si4柱（梁）侧双槽钢简支梁（）Sj4柱（梁）侧双槽钢简支梁（二）Sj4柱（梁）侧双槽钢简支梁（三）Sj5梁柱单槽钢简支梁（）
Sj5梁柱单槽钢简支梁（二）.
Sj6梁柱双槽钢简支梁（）
Sj6梁柱双槽钢简支梁（二）
Sj6梁柱双槽钢简支梁（三）.
Sj10梁箍双槽钢简支梁（）
Sj10梁箍双槽钢简支梁（二）
Ss1梁底单槽钢倒三角架..
Ss2梁底双槽钢倒三角架（-）
Ss2梁底双槽钢倒三角架（二）.Ss3单槽钢倒三角架.
Ss4双槽钢倒三角架（一）
Ss4双槽钢倒三角架（二）…
Ss5单槽钢正三角架（一）
Ss5单槽钢正三角架（二）
审核陈元
Ss6双槽钢正三角架（一）
Ss6双槽钢正三角架（二）。
Ss8双臂三角架（一）
Ss8双臂三角架（二）
Ss10夹柱三角架（）
Ss10夹柱三角架（二）
Sd1多管吊架支撑（-）
Sd1多管吊架支撑（二)
培么校对周文鼎
....234
图集号
05R417-1
1.编制依据
1.1建设部文件
建设部建质[2003]75号文关于印发《二00三年国家建筑标准设计编制工作计划》的通知。1.2编制依据的规范、标准和规程GB/T17116国家标准《管道支吊架》GB50316
《工业金属管道设计规范》
《火力发电厂汽水管道设计技术规定》DL/T5054
CB50235
GB50017
GB50205
GBJ145
2.适用范围
《工业金属管道工程施工及验收规范》《钢结构设计规范》
《钢结构工程施工及验收规范》《混凝土结构后锚固技术规程》《混凝土用膨胀型扩张型建筑锚栓》2.1民用建筑和工业建筑的室内、车间和动力站管道2.2管道介质包括冷冻液、水、压缩空气、工业气体、燃气、燃油、热水、饱和蒸汽和过热蒸汽等；管道介质温度-20℃~350℃；管道公称直径DN15~800.2.3环境温度-15℃~50℃。
3.编制说明
本图集是在95R417-1《室内热力管道支吊架》的基础上由五洲设计研究院负责修编，增加了支、吊架类型，扩充了使用范围，名称为《室内管道支吊架》，图集号：05417R-1。3.1选用标记说明wwW.bzxz.Net
为了促进支吊架的标准化、系列化、工厂化，图集修编时，使用了“选用标记”。选用者使用“选用标记”的方法，标识所选用的支吊架的型号和规格。3.1.1.图集中支吊架总成及零部件选用标记通式：00-00
第三单元
第三单完
第一单元
审核陈元
典型示例
Z10-A/80
D04-10/219/20.58
Gz5-559/300
Ld2-30/40
Sx1-A/6/D/3
选用标记典型示例
第一单元
第二单元
第一单元：类别标记，一位大写字母。第三单元
支架总成；10\支架；4型，DN80（见23页）
吊架总成；4\吊架；序号10,Do219，10/219/20.58
Py=20.58KN（见100页）
559/300
A/6/D/3
管部组件;z5固定支架支座;Do559,t=300℃（见148页）
连接部组件；d2U型螺母；30孔，P=40KN（见164页）
根部组件；x1单槽钢悬臂梁；A型6，吊架用，Py=3KN（见194页）Z：标记支架总成（装配）图（见目录1～3页，图集14~96页）D：标记吊架总成（装配）图（见目录3～4页，图集97～118页）G：标记管部部件和零件图（见目录4页，图集119~159页）L：标记连接部部件和零件图（见目录4～5页，图集160~189页）S：标记（生）根部部件和零件图（见目录5～6页，图集190～235页）第二单元：两种不同情况。
第一种是表示支架和吊架总成类的编号，2位数字。典型示例1、2的第二单元分别为：
10：标记10号支架（支架编号从01～83，即Z01～Z83）04：标记4号吊架（吊架编号从01～21，即D01～D21）第二种是表示管部、连接部和根部零部件的组别和编号，一位小写字母标识组别；-位数字标识编号。典型示例3、4、5的第二单元分别为：z5：标记（管部）固定支架支座（管部组别标记见4页目录）总说明
培么校对周文鼎
y设计吴冲
图集号
05R417-1
d2：标记（连接部）U型螺母（连接部组别标记见4～5页目录）x1：.标记（根部）单槽钢悬臂梁（根部组别标记见5～6页目录）第三单元：主要参数表，1～5组参数，分别用斜杠分开（按照各页示范的标记示例填写主要参数）。典型示例1～5的第三单元分别为：A/80：标记（10号支架）的参数为A型DN80（见23页）10/219/20.58:标记（4号吊架）的参数为编号10,Do219,Py=20.58KN（见100页）
559/300:标记（Gz5管部的固定支座）的参数为Do559，t=300℃（见148页）30/40:标记（Ld2连接部的U型螺母）的参数为P30,P=40KN（见164页）A/6/D/3:标记（Sx1根部的悬臂梁）的参数为A型，6\，吊架用，Py=3KN（见194页）
3.1.2图集中无总成图，用户选配标准零部件组装的支吊架选用标记通式：0-0/O/0/.
第三单元
第二单元
第一单元
例—：Yza9-//Gz1-426//Lh2-4//Ss8-26例二: Yd05-//Gs1-C/630/200Z//Ld1-64//L11(B)-64//L15-64//L11(A)-64//Lt1-A/219//Ld6-64//Sj2-B/34
第一单元：用户选配支吊架类型。Yz:标记用户选配支架（例一）
Yd:标记用户选配吊架（例二）
第二单元：用户选配支架或吊架编号，由两位数字或一位字母和一位数字混合组成。a9:标记a9号用户选配支架（例一）05:标记5号用户选配吊架（例二）第三单元：用户选配支架或吊架标准件装配表（按管部、连接部、根部的顺序排列），用双斜杠分开每个零部件（标注其类、组和必要的区别参数）。//Gz1-426//Lh2-4//Ss8-26:标记标准件装配表，组件号分别见图集144、182和231页（例一）
//Gs1-C/630/200Z//Ld1-64//L11(B)-64//L15-64//L11(A)-64//Lt1-A/219//Ld6-64//Sj2-B/34：标记标准件装配表，组件号分别见图集125、163、169、172.169，175.168和205页（例二）
3.1.3支吊架选型说明
本图集含六种类型支吊架：小型支架和吊架、多管支架和吊架、通用组装式支架和吊架各种类型适用范围见下表。前四种小型多管式支吊架按给定条件编制，用户主要以选用总成图为主。后两种通用组装式支吊架给出的部分总成图是按给定的温度、载荷和变形件位移量等参数编制的。若总成图条件满足用户要求可直接选用；若部分组件不满足可相应予以替换；若完全不满足或用户需个性化，可自行按要求的参数选配标准零部件（管部、连接部和根部）组装，按3.1.2用户选配支、吊架示例开列装配表。
各种类型支吊架适用范围
支吊架类型
小型支架
小型吊架
多管支架（3管）
多管支架（2～4管）
通用组装式支架
通用组装式吊架
总说明
审核陈元
」好么校对周文鼎、
适用管径DN
DN≤300
DN≤300
DN≤150
DN≤200
DN32~800
DN32~800
设计吴冲
适用温度
-20℃-20℃-20℃-20℃T≤350℃
T≤350℃
图集号
05R417-1
3.2支吊架荷载
DN≤300小型和多管支吊架总成荷载按3.2.1、3.2.2和3.2.3表给定条件计算确定，若用户使用条件改变，应重新计算核定；通用组装式支吊架总成荷载按最不利零部件标定的最大限定值选取，若用户使用条件改变，只需要按变动的条件更换相关零部件重新组装即可，3.2.4表不是DN>350通用组装式支吊架总成编制条件，仅供用户选配计算时参考。3.2.1单管和同径双管(DN25-300)公称直径
管子外径x壁厚
计算间距
垂直荷重(N)）
固定支架最
大水平推力
3.2.2异径双管(DN≤300)
公称直径
管子外径义壁厚
计算间距
垂直荷重
画定支架最
大水平推力
不保温
不保温
不保温
不保温
不保温
57x3.573x3. 589x3. 573x3. 589x3.5DNxS2
不保温
不保温
不保温
89x3.5108x4
审核丨陈元
133×4
总说明
图集号
设计吴冲
校对周文鼎：
05R417-1
3.2.3三管与四管(DN>100)
公称直径
外径x壁厚
DoxS (mm)
计算间距
垂直荷重
固定支架
水平推力
3.2.4单管(DN≥350)
公称直径
外径x壁厚
计算间距
垂直荷重
滑动支架
最大水平
摩擦力(N)
不保温
不保温
不保温
不保温
审核陈元
630x11
720x11
820x11
103392
注1：表3.2.1、3.2.2和3.2.3中多管管径按同径选取管道介质按水计，保温介质温度按250℃计，不保温介质按100℃计；垂直荷重含管重、水重和绝热材料重（有绝热管）：绝热层容重按300公斤/立方米计；固定支架间距按60米计（无阀门），保温管按方形补偿器计，不保温管按L形（30×10米）自然补偿器计。
注2：表3.2.4中保温介质温度按350℃计，保温层容重按240公斤/立方米计；不保温介质按100℃计，水平推力指摩擦力（摩擦系数取0.1）；垂直荷重含管重、水重和保温材料重（有保温管）。总说明
校对周文鼎
设计吴冲
图集号
05R417-1
3.3支吊架总成（组装图）说明
3.3.1本图集编制部分等效采用了建筑、机械、化工和电力等行业部分管道支吊架典型结构或典型产品。
3.3.2支吊架管道布置有水平、垂直和弯管（头）三种类型，缺省（未标注）类型为水平管道3.3.3支吊架总成图（含数据表）构成支吊架选型的系列实例，可直接按图中给定条件选用，凡未给定条件的总成图均系按总说明统一约定的设计条件；部分参数如吊杆长度等应视项目其体情况由项目设计确定。
3.3.4图集中保冷管道指>-20℃冷冻管道；保温管道指<350℃热水或蒸汽管道。3.3.5图集中总成图和零部件图均以图形和数据表格相结合，使其参数化和系列化，力图以较少的篇幅含盖较大的应用范围。3.3.6砖墙上支吊架只适用于“不限制粘土砖使用的地区”或“原有粘土砖墙建筑改造项目”。3.3.7双管吊架不可以支吊热位移相反的两根管道。水平横担吊架不能用于支承多根热位移量或热位移方向不同的水平管道。
3.3.8保冷管管卡应安装在绝热层的外部。3.3.9部分系列数据表中分重载和轻载大小两种载荷，分别对应不同结构尺寸，字母标记分别为Z（重载）和Q（轻载）。
3.3.10吊架拉杆的承载能力按单拉杆计算，对于双拉杆吊架，吊杆直径可以选小一挡。3.4管部说明
3.4.1图集中的\管部部件和零件\均以字母G开头命名标记3.4.2管道公称直径DN与各种系列外径Do对照表如下。A系列为IS04200标准（国内称“大外径\钢管系列）；B系列为沿用的前苏联标准（国内称“小外径”钢管系列）；C系列为ISO镁铁管。本图集主要采用动力行业常用的B系列外径，仅有少部分保留混合系列外径。3.4.3“管部”中的Pmax值系指在介质温度下所允许的最大承载能力。因此应根据管道在不同的运行工况下可能出现的最大荷载选择使用。当水平管道支吊架的设计荷载超过图集中允许的最大荷载时，除可缩短支吊架的设计跨距外，尚可按双管部并联使用解决。审核陈元
公称直径DN
A系列
B系列
C系列
公称直径DN
A系列
B系列
C系列
公称直径DN
A系列
B系列
c系列
公称直径DN
A系列
B系列
C系列
公称直径DN
A系列
B系列
C系列
总说明
校对周文鼎
设计吴冲
图集号
05R417-1
3.4.4在吊架拉杆偏移角小于4度时，\管部\中的吊架结构强度已考虑到由于管道水平位移所产生的水平力的影响，当吊架拉杆长度较短时和支架有较大的水平位移时，应将支吊架进行偏移安装，偏移安装值和偏移安装方向应在设计文件中标明3.4.5对于水平力要求严格控制的支架，应在支架的支座滑动底面装设聚四氟乙烯板以减少水平摩擦力的产生。
3.5连接部说明
3.5.1图集中\连接部部件和零件\均以字母L开头命名标记。3.5.2本图集中的吊架连接件，大部分采用螺纹连接结构，选用时要特别注意左螺纹的使用，谨防搭配错误。为了防止螺纹连接发生松脱，在螺纹连接处必须装设扁螺母予以锁紧。3.5.3当吊架的根部与管部之间无拉杆长度调节措施时，一般应装设“花篮螺丝”。“花篮螺丝应装设在便于调节的地方。
3.5.4各种吊架拉杆长度按现场需要选取。但当吊架有水平位移时，铰接刚性吊架拉杆可活动的长度不应小于吊点处水平位移20倍，吊杆与垂直线夹角不应大于3度；弹性吊架拉杆可活动的长度不应小于吊点处水平位移的15倍，吊杆与垂直线夹角不应大于4度。3.5.5在任何情况下，确定拉杆长度应留有一定的安装和调节裕度，3.5.6热力管道弹簧选择应遵照DL/T5054《火力发电厂汽水管道设计技术规定》7.4节的有关规定。
3.5.7管道支吊点热位移的计算，当设计温度大于300℃时用经审定计算程序用计算机计算；当设计温度小于300℃可使用近似方法计算。3.5.8管道由冷态到运行工况，弹簧的荷载变化系数不应大于35%；对于主要管道不应大于25%3.5.9弹簧的安装荷载和工作荷载均不应大于其最大允许荷载。3.6根部说明
3.6.1图集中（生）报部部件和零件\均以字母S开头命名标记3.6.2本图集中以槽钢组装的\根部结构，均以普通热轧槽钢为强度计算依据，因此，在设计选用时，不得以轻型槽钢代替，否则，必须进行强度校核。3.6.3各种类型的\根部\，系根据其规定的受力情况进行强度计算，若改变结构或受力情况时，应根据改变后的具体情况进行强度复核3.6.4根部预埋件的位置、大小及厚度必须满足所选用的根部的几何尺寸、施焊面积和焊缝高度的需要。
3.6.5对于钢筋混凝土结构的厂房，应优先采用带有预埋件的焊接结构根部，只有在无预埋的条件下，才考虑采用螺纹结构的根部。3.6.6在荷载相同、同样受力的条件下，应优先采用双槽钢结构；在条件许可特别是荷载较大的情况下，应优先采用三角架\结构型式，少采用\悬臂梁结构型式。3.6.7除结构上特殊需要外，一般应力求避免在型钢上开孔，以确保构件的强度。当必须开孔时，应经土建人员校核同意，必要时应采取补强措施。3.6.8当在单槽钢结构下翼悬吊荷戴时，应采用槽钢补强板进行补强。3.6.9墙上支吊架开洞二次灌浆的混凝土强度等级不应低于C20细实混凝土。3.6.10混凝土中生根的预埋螺母和膨胀锚栓的承载能力是指C30时的强度等级，若混凝土实际强度等级低于C30时，应相应减少承载能力。不得在低于75#的砖墙上用膨胀螺栓3.7支吊架材料说明
3.7.1图中材料已标注的按图中规定备料。3.7.2图中未标注或准备替代的按以下原则确定：与管道直接接触的零部件，其材料应按管内介质温度选用；与管部直接焊接的零部件，其材料应与管道材料相同或相容；管道绝热层以外的材料，宜采用Q235-A.F，环境温度低于0℃的管道宜采用Q235-D或16Mn。3.7.3常用支吊架推荐材料
≤250℃钢板
≤350℃钢板
≤350℃钢管
≤350℃锻件
≤350℃螺栓
≤350℃吊杆
Q235A.F，Q235B.F（(GB912）
Q235A，Q235B（GB912)
10, 20 (GB3087)
20, 25, 35 (JB4726)
35(GB699)
Q235-B，Q235-C，Q235-D，20（Φ>72)3.7.4保冷管道支架加垫的木块，宜采用红松类或不易干裂的硬木，并经防腐处理。总说明
y设计吴冲
审核陈元
，么校对周文鼎丨』
图集号
05R417-1
