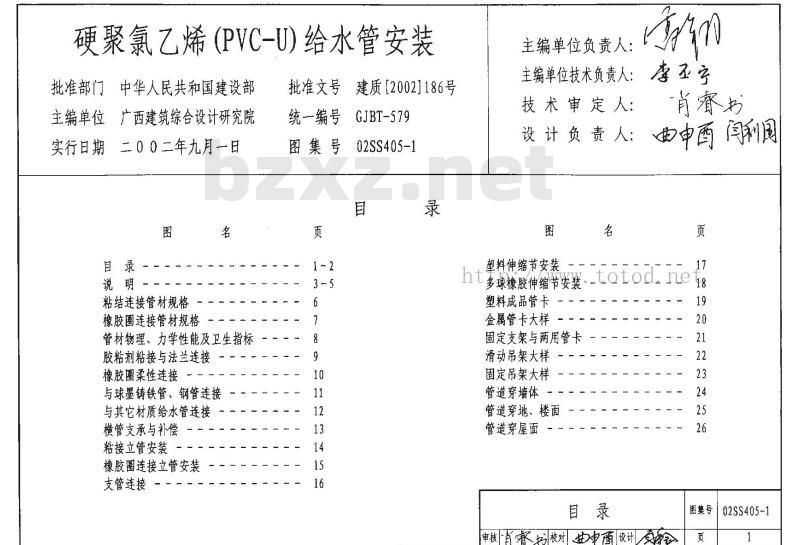

硬聚氯乙烯(PVC-U)给水管安装
批准部门中华人民共和国建设部主编单位广西建筑综合设计研究院实行日期　二00二年九月－一日图
粘结连接管材规格
橡胶圈连接管材规格
管材物理、力学性能及卫生指标胶粘剂粘接与法兰连接
橡胶圈柔性连接
与球墨铸铁管、钢管连接
与其它材质给水管连接
横管支承与补偿
粘接立管安装
橡胶圈连接立管安装
支管连接
批准文号
统一编号
图集号
建质【2002]186号
GJBT-579
02SS405-1
主编单位负责人：
主编单位技术负责人：
技术审定人：
设计负责人：
肖睿书
曲申酉 闯利園
塑料伸缩节安装
t多球橡胶伸缩节婴装._totod
塑料成品管卡
金属管卡大样
固定支架与两用管卡
滑动吊架大样
固定吊架大样
管道穿墙体
管道穿地、楼面
管道穿屋面
图集号
申核百睿扫校对出冲酉设计
02SS405-1

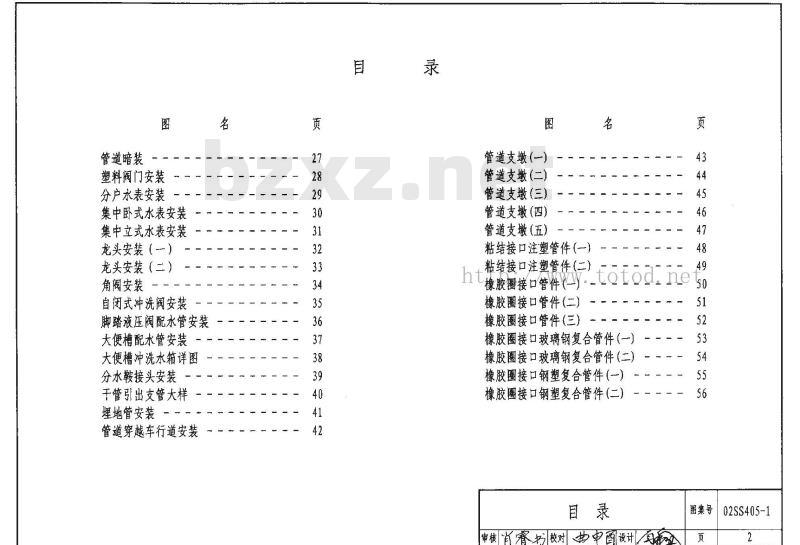

管道暗装
塑料阀门安装
分户水表安装
集中卧式水表安装
集中立式水表安装
龙头安装（一）
龙头安装（二）
角阀安装
自闭式冲洗阀安装
脚踏液压阀配水管安装
大便槽配水管安装
大便槽冲洗水箱详图
分水鞍接头安装
千管引出支管大样
埋地管安装—
管道穿越车行道安装
管道支墩（一）
管道支墩(二)
管道支墩(三)
管道支墩(四)
管道支墩(五)
粘结接口注塑管件（一)
，粘结接口注塑管件（二）
橡胶圈接口管件y.totodine
橡胶圈接口管件(二）
橡胶圈接口管件(三）
橡胶圈接口玻璃钢复合管件（一）橡胶圈接口玻璃钢复合管件（二）橡胶圈接口钢塑复合管件（一）橡胶圈接口钢塑复合管件（二)
申核消睿书校对物申配设计风
图集号
02SS405-1

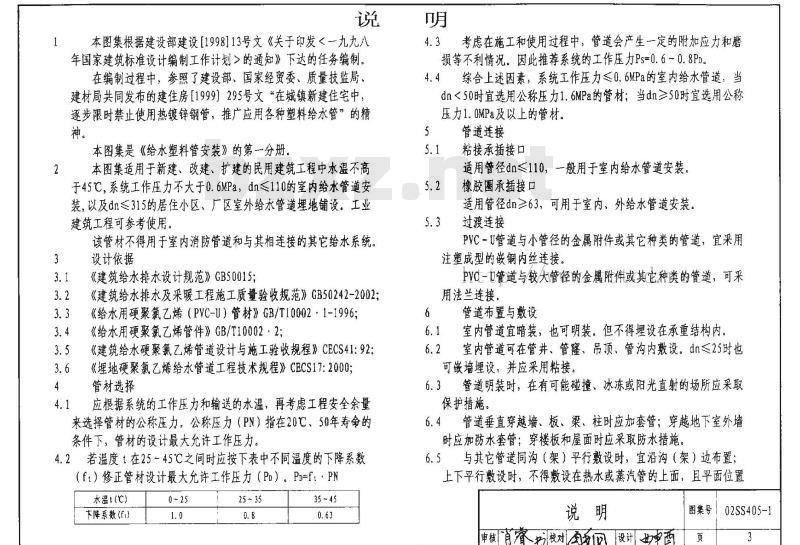

本图集根据建设部建设[1998]13号文《关于印发<一九九八1
年国家建筑标准设计编制工作计划>的通知》下达的任务编制。在编制过程中，参照了建设部、国家经贸委、质量技监局、建材局共同发布的建住房【1999]】295号文“在城镇新建住宅中逐步限时禁止使用热镀锌钢管，推广应用各种塑料给水管”的精神。
本图集是《给水塑料管安装》的第一分册。本图集适用于新建、改建、扩建的民用建筑工程中水温不高2
于45℃，系统工作压力不大于0.6MPa，dn≤110的室内给水管道安装，以及dn≤315的居住小区、厂区室外给水管道埋地铺设，工业建筑工程可参考使用。
该管材不得用于室内消防管道和与其相连接的其它给水系统。3
设计依据
《建筑给水排水设计规范》GBS0015；《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《给水用硬聚氮乙烯（PVC-U）管材》GB/T10002·1-1996;《给水用硬聚氯乙烯管件》GB/T10002·2：《建筑给水硬聚氟乙烯管道设计与施工验收规程》CECS41:92:《埋地硬聚氯乙烯给水管道工程技术规程》CECS17:2000管材选择
应根据系统的工作压力和输送的水温，再考虑工程安全余量4.1
来选择管材的公称压力。公称压力（PN）指在20℃、50年寿争的条件下，管材的设计最大充许工作压力。4.2若温度t在2545℃之间时应按下表中不同温度的下降系数（ft）修正管材设计最大充许工作压力（Pp）。Pr=ftPN水温t(C)
下降系数(f.)
25 ~ 35
4.3考虑在施工和使用过程中，管道会产生一定的附加应力和磨损等不利情况。因此推荐系统的工作压力Ps=0.6~0.8PD。4.4综合上述因素，系统工作压力≤0.6MPa的室内给水管道，当dn<50时宜选用公称压力1.6MPa的管材；当dn≥50时宜选用公称压力1.0MPa及以上的管材。
管道连接
粘接承插接口
适用管径dn≤110，一般用于室内给水管道安装5.2
橡胶圈承插接口
适用管径dn≥63，可用于室内、外给水管道安装5.3
过渡连接
PVC－U管道与小管径的金属附件或其它种类的管道，宜采用注塑成型的嵌铜内丝连接
PVC-U管道与较大管径的金属附件或其它种类的管道，可采用法兰连接。
6管道布置与敷设
6.1室内管道宜暗装，也可明装。但不得埋设在承重结构内6.2室内管道可在管并、管隆、吊预、管沟内敷设。dn≤25时也可嵌墙埋设，并应来用粘接。
6.3管道明装时，在有可能碰撞、冰冻或阳光直射的场所应采取保护措施。
6.4管道垂直穿越墙、板、梁，柱时应加套管；穿越地下室外墙时应加防水套管；穿楼板和屋面时应采取防水措施。6.5与其它管道同沟（架）平行敷设时，宜沿沟（架）边布置；上下平行敷设时，不得数设在热水或蒸汽管的上面，且平面位置说明
申核睿校对网设计中商
图集号0
02SS405-1
应错开；与其它管道交叉敷设时，应采取保护措施。6.6管道距热源应有足够的距离，且不得因热源辐射使管外壁温度高于45℃。立管距灶具边缘净距不得小于400mm，与供暖管道净距不得小于200mm。
6.7室内管道不宜穿越伸缩缝、沉降缝：如需要穿越时，应采取补偿管道伸缩和剪切变形的措施。6.8水箱（池）的进（出）水管：排污管等，自水箱（池）至阀门的管段应采用金属管。

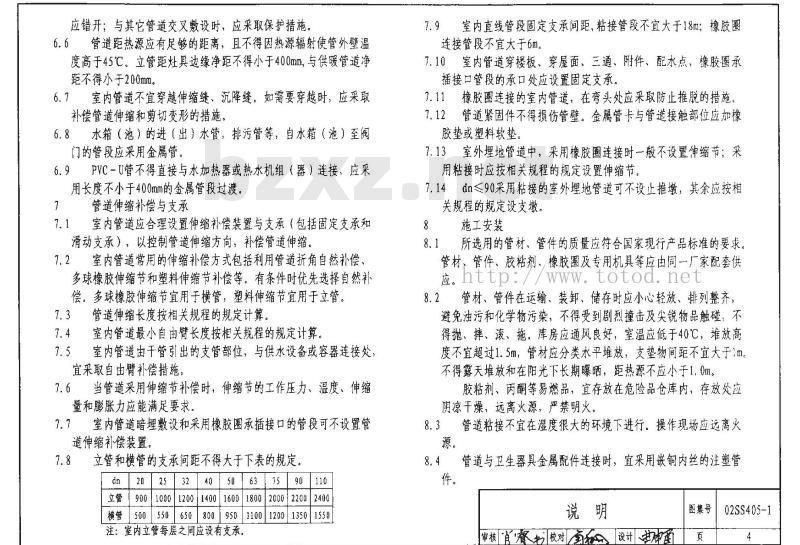

6.9PVC-U管不得直接与水加热器或热水机组（器）连接，应来用长度不小于400mm的金属管段过渡。7管道伸缩补偿与支承
7.1室内管道应合理设置伸缩补偿装置与支承（包括固定支承和滑动支承），以控制管道伸缩方向，补偿管道伸缩7.2室内管道常用的伸缩补偿方式包括利用管道折角自然补偿多球橡胶伸缩节和塑料伸缩节补偿等。有条件时优先选择自然补偿。多球橡胶伸缩节宜用于横管，塑料伸缩节宜用于立管。7.3管道伸缩长度按相关规程的规定计算。7.4室内管道最小自由臂长度按相关规程的规定计算。7.5室内管道由干管引出的支管部位，与供水设备或容器连接处宜采取自由臂补偿措施，
7.6当管道采用伸缩节补偿时，伸缩节的工作压力、温度，伸缩量和膨胀力应能满足要求。
7.7室内管道暗埋敷设和来用橡胶圈承插接口的管段可不设置管道伸缩补偿装置。
7.8立管和横管的支承间距不得大于下表的规定dn20
立管900
500550
50637590110
12001400
200022002400
8009503
1100120013501550
注：室内立管每层之间应设有支承7.9室内直线管段固定支承间距，粘接管段不宜大于18m；橡胶圈连接管段不宜大于6m。
7.10室内管道穿楼板、穿屋面，三通、附件、配水点，橡胶圈承插接口管段的承口处应设置固定支承。7.11橡胶圈连接的室内管道，在弯头处应采取防止推脱的措施7.12管道紧固件不得损伤管壁。金属管卡与管道接触部位应加橡胶垫或塑料软垫
7.13室外埋地管道中，采用橡胶圈连接时一般不设置伸缩节；采用粘接时应按相关规程的规定设置伸缩节，7.14dn≤90采用粘接的室外埋地管道可不设止推墩，其余应按相关规程的规定设支墩，
施工安装
8.1所选用的管材、管件的质量应符合国家现行产品标准的要求。管材、管件、胶粘剂、橡胶圈及专用机具等应由同一厂家配套供应.http://totod.net
8.2管材、管件在运输、装卸，储存时应小心轻放、排列整齐，避免油污和化学物污染，不得受到剧烈撞击及尖锐物品触碰，不得抛、摔、浚、拖。库房应通风良好，室温应低于40℃，堆放高度不宜超过1.5m，管材应分类水平堆放，支垫物间距不宜大于1m不得露天堆放和在阳光下长期曝晒，距热源不应小于1.0m。胶粘剂、丙酮等易燃品，宜存放在危险品仓库内，存放处应阴凉干燥，远离火源，严禁明火。8.3管道粘接不宜在湿度很大的环境下进行。操作现场应远离火源。
8.4管道与卫生器具金属配件连接时，宜采用嵌铜内丝的注塑管件。
图集号
审核消餐切校对设计
02SS405-1

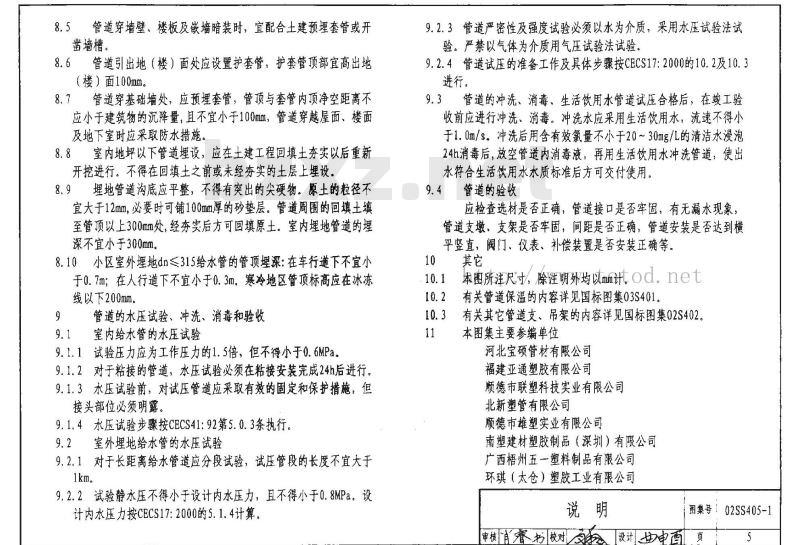

8.5管道穿墙壁、楼板及嵌墙暗装时，宜配合土建预理套管或开凿墙槽。
8.6管道引出地（楼）面处应设置护套管，护套管项部宜高出地（楼）面100mm。
8.7管道穿基础墙处，应预埋套管，管顶与套管内顶净空距离不应小于建筑物的沉降量，且不宜小于100mm，管道穿越屋面、楼面及地下室时应采取防水措施。
8.8室内地坪以下管道埋设，应在土建工程回填土夯实以后重新开挖进行。不得在回填土之前或未经夯实的土层上埋设8.9理地管道沟底应平整，不得有突出的尖硬物。原土的粒径不宜大于12mm，必要时可铺100mm厚的砂垫层。管道周围的回填土填至管顶以上300mm处，经夯实后方可回填原土。室内埋地管道的埋深不宜小于300mm。
8.10小区室外埋地dn≤315给水管的管顶埋深：在车行道下不宜小于0.7m；在人行道下不宜小于0.3m。寒冷地区管顶标高应在冰冻线以下200mm。
9管道的水压试验、冲洗、消毒和验收9.1室内给水管的水压试验
9.1.1、试验压力应为工作压力的1.5倍，但不得小于0. 6MPa。9.1.2对于粘接的管道，水压试验必须在书接安装完成24h后进行9.1.3水压试验前，对试压管道应采取有效的固定和保护措施，但接头部位必须明露。
9.1.4水压试验步骤按CECS41:92第5.0.3条执行。9.2室外埋地给水管的水压试验
9.2.1对于长距离给水管道应分段试验，试压管段的长度不宜大于1km。
9.2.2试验静水压不得小于设计内水压力，且不得小于0.8MPa。设计内水压力按CECS17:2000的5.1.4计算。9.2.3管道产密性及强度试验必须以水为介质，采用水压试验法试验。严禁以气体为介质用气压试验法试验。9.2.4管道试压的准备工作及具体步骤按CECS17:2000的10.2及10.3进行。
9.3管道的冲洗、消毒、生活饮用水管道试压合格后，在鲮工验收前应进行冲洗、消毒。冲洗水应采用生活饮用水，流速不得小于1.0m/s.冲洗后用含有效氯量不小于20~30mg/L的清洁水浸泡24h消毒后，放空管道内消毒液，再用生活饮用水冲洗管道，使出水符合生活饮用水水质标准后方可交付使用。9.4管道的验收
应检查选材是否正确，管道接口是否牢固，有无漏水现象，管道支墩、支架是否牢固，间距是否正确，管道安装是否达到横平竖直，阀门、仪表、补偿装置是否安装正确等。10其它
10.1 本图所注尺寸、除注明外均以mm计,od。net有关管道保温的内容详见国标图集03S401。10.2
有关其它管道支，吊架的内容详见国标图集02S40211
本图集主要参编单位
河北宝硕管材有限公司
福建亚通塑胶有限公司
顺德市联塑科技实业有限公司
北新塑管有限公司
顺德市雄塑实业有限公司
南塑建材塑胶制品（深圳）有限公司广西梧州五一塑料制品有限公司环琪（太仓）塑胶工业有限公司说明
图集号丨02SS405-1
申核餐书校对公设计切中酉页
公称外径
888888888
粘接连接承插口
管材公称压力和规格尺寸
(mm）
不同公称压力PN（MPa）的管材公称壁厚en0.80
注：en=2. 0mm为最小壁厚。
公称外径
承口尺寸
最小深度
中部平均内径(ds)
(mm）
http://totod.net
说明：
1.管材壁厚en应≥本图表列数据，且不允许有负偏差2．管长一般按6m/根供应，如有特殊要求，供需双方协商确定。
粘结连接管材规格
审核首睿书校对蒙设计
图集号
02SS405-1
公称外径
节点A
管材公称压力和规格尺寸
不同公称压力PN (MPa)的管材公称壁厚en0. 6
承口最
小深度
橡胶圈连接承插口
http://totod.net
说明：
1．管材壁厚e应≥本图表列数据en，2.管材承口尺寸应符合本图表中所列要求3．管长一般按4或6m供应，
橡胶圈连接管材规格
申核睿书校对黄波设计
图集号
02SS405-1
图集参编单位管材、管件生产情况单位名称
河北宝硕管
材有限公司
福建亚通塑
胶有限公司
顺德市联塑科技
实业有限公司
北新塑管
有限公司
顺德市堆塑实
业有限公司
南塑建材塑胶制品
（深圳）有限公司
西梧州五一塑
料制品有限公司
环琪（太仓）塑
胶工业有限公司
公称压力PN（MPa）
dn （mm）
20~225
63-800
20~225
63~630
20～200
63~800
20-160
63～400
20～200
63~400
20～225
63~400
20~225
63~315
20~225
力学性
卫生號
管材物理、力学性能及卫生指标技术指标
维卡软化温度
纵向回缩率
弹性模量
导热系数
二氨氧甲烷浸溃试验
线膨胀系数
落锤冲击试验
液压试验
1350 ~ [460 kg/m3
≥8or
3000MPa
0. 29W/m-K
表面无变化（15℃15min）
0. 06 ~ 0. 08mm/mC
OCTIR≤S%
无破裂无渗漏
ht连接密封试验
/www。tot无破裂无渗漏et
铅的萃取值
锡的萃取值
锯的萃取值
汞的萃取值
氯乙烯单体含量
说明：
第一次≤1.0mg/L第三次≤0.3mg/L第三次≤0. 02mg/L
三次萃取每次≤0.02mg/L
三次萃取每次≤0.02g/L
≤1.0 mg/kg
1．粘结接口注塑管件详见48~49页。橡胶圈接口各种管件详见50~56页I式指胶粘剂粘接，I式指橡胶圈连接3.
管材物理、力学性能及卫生指标卡/图集号02SS405-1
申核百睿书校对蒸波设计
汉区文区
管道接头大样
PVC-U管
法兰套
橡胶垫
法兰连接
法兰盘
节点A
PVC-U管
管道粘接不宜在湿度很大的环境下进行，操作1
场所应远离火源，防止撞击。在5℃以下的环境中不宜操作。
在涂刷溶剂之前，应先用砂纸将粘结表面打毛，2
用干布将粘结表面擦净，表面不得沾有尘埃，水迹及油污，当表面沾有油污时，应用棉纱蘸丙酮等清洁剂擦拭干净。
胶粘剂涂刷要求：采用油刷沿轴向涂刷，涂刷3
动作应迅速，涂抹应均匀，涂刷的胶粘剂应适量，不得漏涂或涂抹过厚。冬季施工时，应先涂承口，后涂插口，涂刷胶粘剂后，应在20s内完成粘接。若操作过程中胶粘剂干滴，应清除后重新涂刷。
httn：涂刷腰粘剂后，应立即我正方向对准轴线将管端插入承口，并用力推挤至所画标线。插入后将管旋转1/4圈，在30s（dn≤63）或60s（dn75~110）时间内保持施加的外力不变，并保证接口的直度和位置正确。
承插接口插接完毕，应立即将接头处多余的胶5.
粘剂用棉纱或干布蘸清洁剂擦拭干净，并根据胶粘剂性能和气候条件静置至接口固化为止冬季施工固化时间应适当延长。6．法兰由生产管材厂家配套供应并按常规方法进行连接。
胶粘剂粘接与法兰连接
审核睿校对黄波设计国念
图集号
02SS405-1
橡胶密封圈
管长6m的管端伸缩量
施工时最低环境温度(℃）
设计最大温差(℃)
注：1．管道运行中的内外介质最高温度按40℃计算，如大于40℃时按实际温差调整。
2．管长不等于6m时，伸缩量可按照实际管长依比例调整。
伸缩量（mm）
1．管端插入长度L应考虑由于温差产生的伸缩量。一般情况下可按左下表采用。2．安装要求
（1）清理干净承插口工作面，由上表划出插入长度标记线。
（2）正确安装橡胶圈，不得装反或扭曲。（3）把润滑剂均匀涂于承口处、橡胶圈和管插口端外表面，严禁用黄油及其他httr
油类作润滑剂以防腐蚀胶圈
（4）将连接管道的插口对准承口，使用拉力工具，将管在平直状态下一次插入至标线。若插入阻力过大，应及时检查橡胶圈是否正常，
（5）用塞尺沿管材周围检查安装情况是否正常。
3．柔性连接推荐采用A型橡胶圈。橡胶圈柔性连接
审核道睿相校对蓄波设计
图集号
02SS405-1
PVC-管
承盘连接
PVC-t管
插盘连接
密封垫
密封垫
铸铁管或钢管
铸铁管或钢管
承(插)盘接头规格表
PN(1. 0MPa)
PVC-U管件法兰与铸铁管件、钢管件法兰连接时，将螺纹孔对准，中间垫以密封垫，用螺丝连接。对称用力，达到均匀紧密连接2．FRP为玻璃钢复合层。
与球墨铸铁管、钢管连接
审核睿校对波设计
图集号
02SS405-1
PP-R铜外丝直通
PP-R管
与PP-R管连接
铝塑复合管
铜外丝直通
嵌入铜内丝
与铝塑复合管连接
PVC-U管
PVC-U铜内丝直通
嵌入铜内丝
PVC-U管
PVC-U铜内丝直通
热镀锌钢管
嵌入铜内丝
PVC-U管
PVC-U铜内丝直递
与热镀锌钢管连接
http://totod.net
本图仅编制铜内丝直通，采用其它方式连接可参照生产厂家资料。
丝接处应先缠绕生料带。
与其它材质给水管连接wwW.bzxz.Net
申核消睿相校对黄液设计有
图集号
02SS405-1
