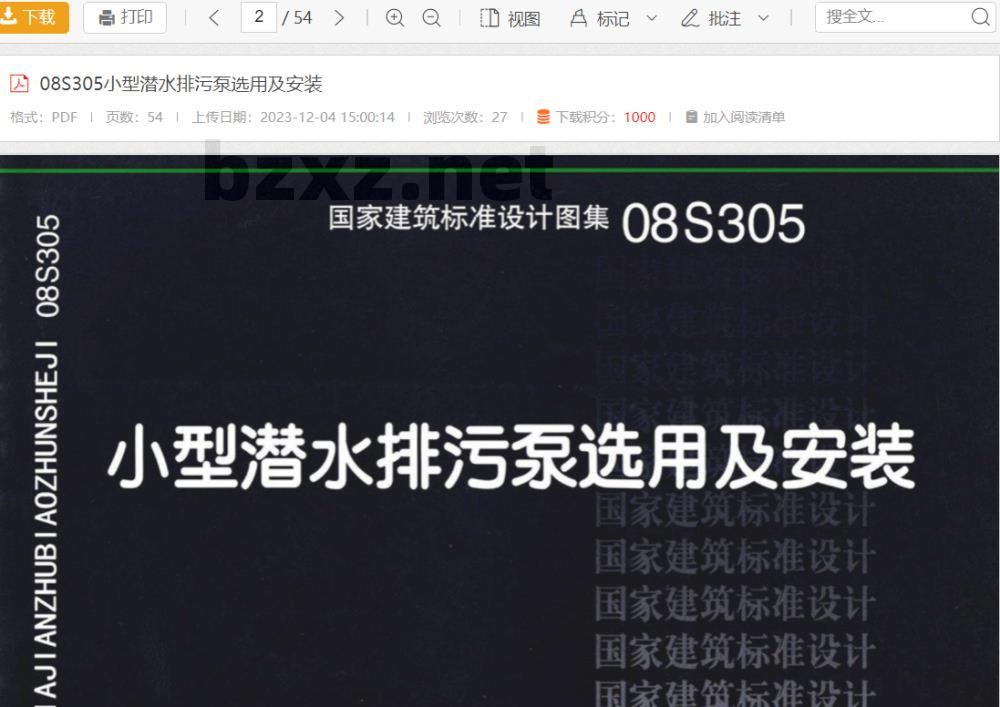

冈08S305小型潜水排污泵选用及安装>
格式：PDF1页数：541上传日期：2023-12-0415:00:141浏览次数：271000
吕标记
下载积分：1000
国家建筑标准设计图集
自加入阅读清单
08S305
搜全文．
小型潜水排污泵选用及安装
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计

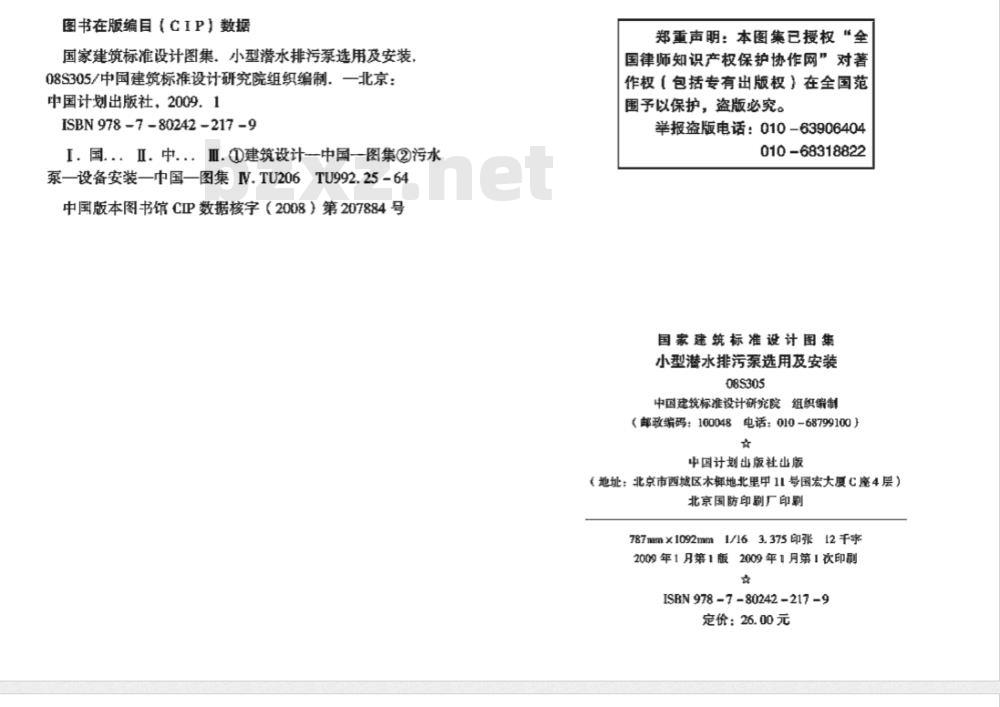

图书在版编目（CIP）数据
国家建筑标准设计图集，小型潜水排污泵选用及安装08S305/中国建筑标准设计研究院组织编制：一北京：中国计划出版社，2009.1
ISBN978-7-80242-217-9
I.国..：Ⅱ.中...亚.建筑设计中国一图集②污水泵一设备安装一巾国一图集IV.TU206TU992.25-64中国版本图书馆CIP数据核字（2008）第207884号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权【包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
小型潜水排污泵选用及安装
08S305
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）☆
中国计划出版社山版
（地址：北京市西城区木辉地北里中11号国宏大厦C座4层）北京国防印剧厂印刷
787mm×1092mm1/163.375印张12千字2009年1月第1版2009年1月第1次印别刷☆
ISBN978780242-2179
定价：26.00元

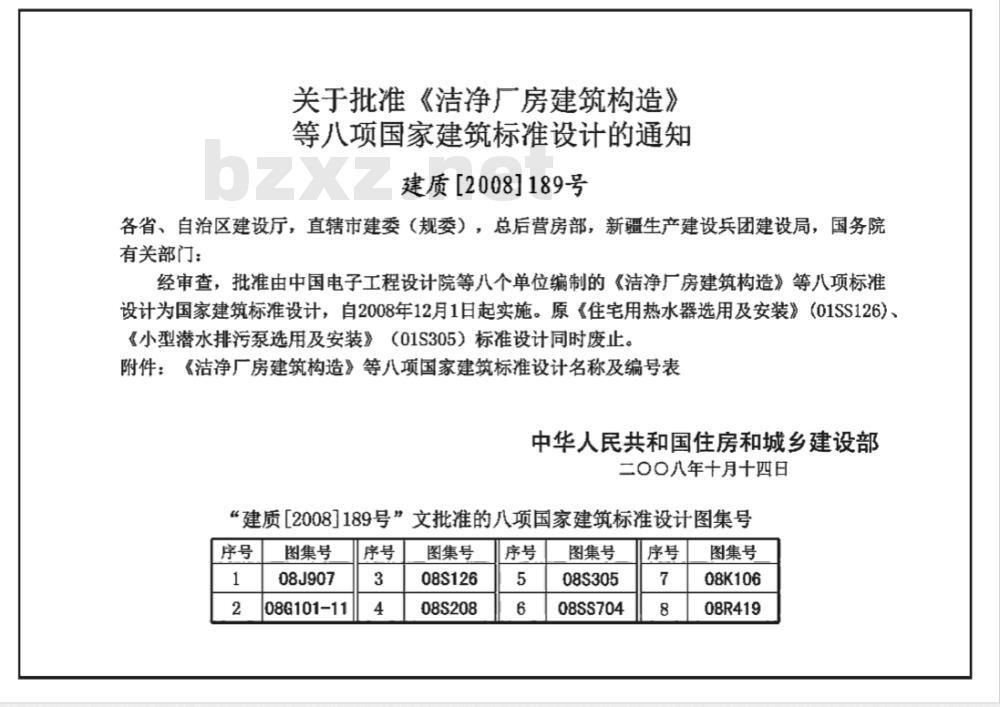

关于批准《洁净厂房建筑构造》等八项国家建筑标准设计的通知建质[2008]189号
各省、自治区建设厅，直辖市建委（规委），总后营房部，新疆生产建设兵团建设局，国务院有关部门：
经审查，批准由中国电子工程设计院等八个单位编制的《洁净广房建筑构造》等八项标准设计为国家建筑标准设计，自2008年12月1日起实施。原《住宅用热水器选用及安装》（01SS126）《小型潜水排污泵选用及安装》（01S305）标准设计同时废止。附件：《洁净厂房建筑构造》等八项国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二00八年十月十西日
“建质[2008]189号”文批准的八项国家建筑标准设计图集号序号
图集号
08J907
08G101-11
图集号
08S126
08S208
图集号
08S305
08SS704
图集号
08K106
08R419

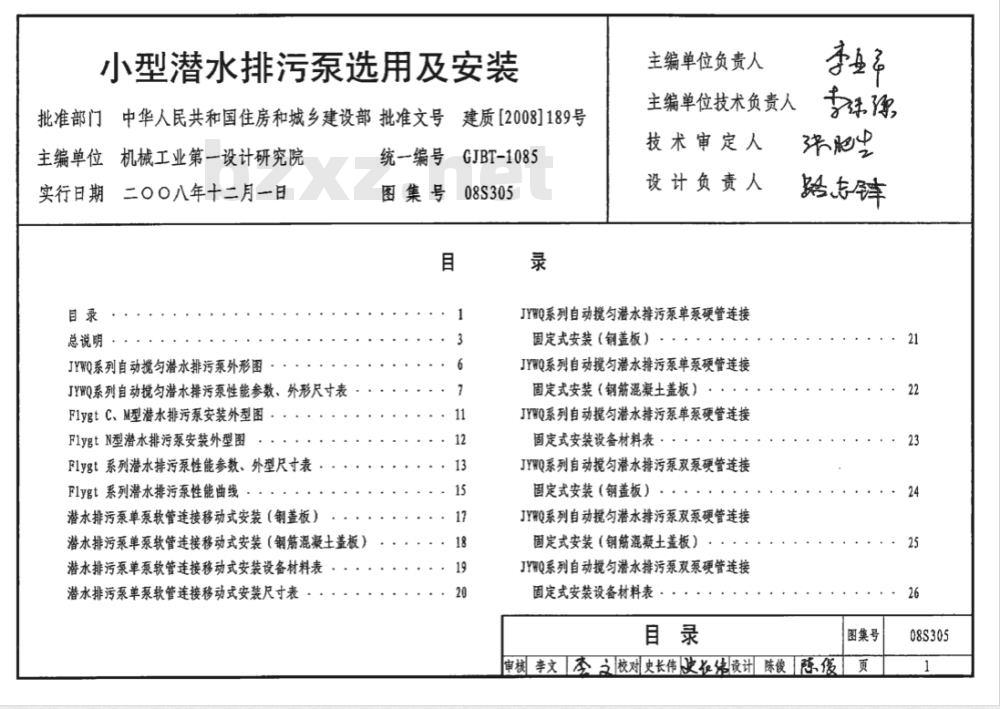

小型潜水排污泵选用及安装
批准部门中华人民共和国住房和城乡建设部批准文号建质[2008]189号主编单位机械工业第一设计研究院实行日期二〇0八年十二月一日
总说明
JYWO系列自动揽匀潜水排污泵外形图JYWQ系列自动揽勾潜水排污泵性能参数、外形尺寸表F1ygtC、M型潜水排污泵安装外型图F1ygtN型潜水排污泵安装外型图Flygt系列潜水排污泵性能参数、外型尺寸表Flygt系列潜水排污泵性能曲线
潜水排污泵单泵软管连接移动式安装（钢盖板）潜水排污泵单泵软管连接移动式安装（钢筋混凝土盖板）潜水排污泵单泵软管连接移动式安装设备材料表潜水排污泵单泵软管连接移动式安装尺寸表统一编号
GJBT-1085
08S305
图集号
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
JYWQ系列自动揽匀港水排污泵单泵硬管连接固定式安装（钢盖板）
JYWQ系列自动揽匀潜水排污泵单泵硬管连接固定式安装（钢筋混凝土盖板）JYWQ系列自动揽匀港水排污泵单泵硬管连接固定式安装设备材料表
JYWQ系列自动搅匀潜水排污泵双泵硬管连接固定式安装（钢盖板）
JYWQ系列自动揽匀潜水排污泵双泵硬管连接固定式安装（钢筋混凝土盖板）JYWQ系列自动搅匀潜水排污泵双泵硬管连接固定式安装设备材料表·
图集号
审核李文委之校对史长伟报设计陈俊陈俊页
08S305
JYWQ系列自动揽匀潜水排污泵双泵硬管连接固定式安装尺寸表潜水排污泵单泵固定自耦式安装潜水排污泵单泵固定自鹅式安装设备材料表潜水排污泵双泵固定自耦式安装·潜水排污泵双泵固定自耦式安装设备材料表JYWO系列自动撤匀潜水排污泵固定自耦式安装尺寸表Flygt系列潜水排污泵固定自耦式安装尺寸表潜水排污泵室外安装（阅门设于污水井外）潜水排污泵室外安装（阅门设于污水井内）潜水排污泵室外安装设备材料表·27
潜水排污泵室外安装尺寸表
室外污水池平、剖面图
室外污水池配筋图
砖确阅门井安装图（顶面不过汽车）：砖砌阀门井盖板配筋图（顶面不过汽车）：钢筋滤凝土阀门井安装图（顶面可过汽车）：钢筋混凝土阀门并配筋图（顶面可过汽车）：钢筋混凝土阀门井盖板配筋图（顶面可过汽车）·密闭井盖、球型污水止回阅、可曲挠橡胶管接头外形图潜水排污泵控制要求及外部接线图目录
图集号
审核李文委之校对史长伟皮长滤设计陈俊陈俊页
08S305
1.编制依据
总说明
4.适用范围
本图集根据建设部建质函[2007]128号“关于印发《2007年国家建筑标准设计编制工作计划》的通知”对原01S305《小型潜水排污泵选用及安装》进行修编。
2.设计依据
《建筑给水排水设计规范》
《室外排水设计规范》
《高层民用建筑设计防火规范》GB50015-2003
GB50014-2006
GB50045-95（2005年版）
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《潜水排污泵》
《混凝土结构设计规苑》
《砌体结构设计规范》
《建筑地基基础设计规范》
《给水排水工程构筑物结构设计规范》3.编入本图集的潜水排污泵种类及特点CJ/T3038-1995
GB50010-2002
GB50003-2001
GB 50007-2002
GB50069-2002
3.1JYWQ型自动搅匀潜水排污泵：S型切割叶轮，具有切割、粉碎、撕裂功能；该泵底座设有引水装置，具有冲洗搅匀作用。3.2F1ygtC型潜水排污泵：具有封闭的单流叶轮，流道的形式和大小能够有效的降低阻塞。
3.3F1ygtM型潜水排污泵：旋涡式叶轮，设有磨碎装置；能将固体粉碎为小的颗粒。适用于污水系统。3.4F1ygtN型潜水排污泵：采用独特的开式自清洁叶轮设计.涡壳中有一个特殊的释放凹槽。使水泵高效可靠运转。4.1本图集适用于建筑物底层或地下室以及室外污水池（集水坑）的污、废水提升排放。
4.2被提升的污、废水温度不超过40℃，pH值为6~9。4.3当用于工业污（废）水提升排放时，如果污（废）水水质对潜水排污泵、管材、附件及污水池（集水坑）有脑蚀作用，应由设计人员根据污（废）水水质情况采取相应措施。4.4本图集的室外污水池（集水坑）如用于湿陷性黄土区、永久性冻土区、抗震设防烈度为九度的地震区或其他特殊地区时，应根据有关现行规范的规定或专门研究处理。5.安装方式
5.1室内污水池（集水坑）采用移动式安装（单泵软管）、固定式安装（单泵硬管、双泵硬管）和带自耦合装置固定式安装（单泵、双泵）三种形式。
5.2软管连接移动式安装方式仅限于电机功率N<5.5kW的潜水排污泵及排出管管径DN<80mm的场合。适用于较清洁污（废）水的排放5.3硬管连接固定式安装方式结构简单，造价较低，但检修、维护不方便.适用于较清洁污（废)水的排放，并限于电机功率N<5.5kW的潜水排污泵及排出管管径DN<80mm的场合。5.4带自动耦合装置固定式安装方式检修、维护方便，造价较高，适用于各种污（废）水的排放。5.5室外污水池（集水坑）仅采用带自动耦合装置固定式安装（双泵）一种形式。
总说明
图集号
审核李文尽文校对史长伟更欣港设计路志锋路出链页
08S305
6.控制方式
6.1潜水排污泵的运行由污水池（集水坑）液位自动控制，常用控制方式有浮球开关式和液位传感器式。6.2浮球开关式控制是利用浮球随液位上下浮动达到控制潜水排污泵的启、停。安装简单，其安装高度可根据需要确定适用于污（废）水中含纤维污物、漂浮物少的场合。6.3液位传感器式控制是利用静压来控制潜水排污泵的启、停：安装较简单，水位根据需要可任意设定，精度高，抗于扰能力强，可靠性高，适用于各种场合。但价格较高。6.4安装在污水池（集水坑）内的液位自动控制装置应尽可能远离进水口。
6.5本图集按浮球开关式绘制，设计人员也可选用其他控制方式。7.本图集技术参数编制依据
7.1上海熊猫机械（集团）有限公司提供的（JYWQ）技术参数。7.2ITT中国提供的（F1ygtC泵、M泵、N泵）技术参数。7.3当采用其他生产厂家的产品时，可参照本图集要求进行复核或另行设计。
8.室外污水池（集水坑）设计条件8.1地下水条件：均按有地下水设计。有地下水是指地下水位在设计地面以下0.50m处。
8.2设计荷载：室外污水池（集水坑）、阀门井顶面设计荷载按不过汽车（顶面活荷载标准值为10kN/m3）和过汽车（参照《城市桥梁设计荷载标准》CJJ77-98汽车荷载为城B级）两种情况考虑。顶面不过汽车的污水池（集水坑）、阀门井适用于布置在绿化带或非汽车行驶地段；顶面可过汽车的污水池（集水坑）、阀门井适用于布置在汽车行驶地段。
8.3土壤条件：容重Y=18.0kN/m2（1800kg/m3）；内摩擦角=30地基承载力标准值fak-100kPa（10t/m2）。8.4单项工程设计条件与本图集不符时，应由相关专业进行复核或另行设计。
9.选用及安装注意事项
9.1潜水排污泵流量、扬程的选择及污水池（集水坑）的有效容积应按现行《建筑给水排水设计规范》GB50015-2003、《室外排水设计规范》GB50014-2006的规定经计算确定，9.2本图集室内污水池（集水坑）的平面尺寸是满足水泵安装的最小尺寸，设计人员可根据工程具体情况自行确定其实际尺寸；但不应小于本图集中的最小尺寸。
9.3本图集停泵水位（h0）是按照潜水排污泵间款运行设计的。如果潜水排污泵为连续运行，应保证电动机被水滤没1/2高度，9.4潜水排污泵排出管管材由设计确定，管材及管件承压能力应不小于0.60MPa。
9.5单台潜水排污泵重量大于80kg的污水池（集水坑）检修孔上方楼板或梁上宜预埋吊钩，其规格及具体位置由设计确定。9.6室内污水池（集水坑）和钢筋混凝土盖板由单项工程土建设计。9.7本图集软（硬）管连接安装方式均按非密闭井盖设计；室内固定自揭式安装方式按密闭井盖设计。总说明
图集号
审核李文公2校对史长伟双长港设计路志锋路链页
08S305
9.8室外污水池（集水坑）安装非密闭井盖，不设通气管。9.9污水池（集水坑）的钢盖板材料及要求：9.9.1钢材和焊条
Q235-B级钢f=215N/mm2
普通热轧钢材：（Www.bzxZ.net
角焊缝f=160N/mm2
焊条采用E43xx型，焊条质量应符合国家标准《炭钢焊条》GB/T5117-1995的有关规定。
9.9.2单面连接的单角钢，其轴心受力计算强度和连接强度设计值应乘以折减系数0.85。
9.10室内污水池（集水坑）的井盖应由设计人员根据污（废）水水质选择。当用于提升较清洁废水（如消防废水、雨水等）时可安装非密闭井盖；当用于提升污（废）水（如厨房含油废水、含有粪便的生活污水及其他对室内环境有污染的污水等）时，应安装密闭井盖，设置通气管。潜水排污泵宜采用2台固定自耦式安装，并宜将污水池（集水坑）置在单独的污水泵房内，泵房应有良好的通风设施。
9.11安装在污水池（集水坑）内的金属管材及金属构件表面采用加强级防腐，即：底漆一沥青-玻璃布-青-玻璃布-沥青-玻璃布一沥青-聚氯乙烯工业膜，总厚度不小于5.5mm。池外金属管材及金属构件先刷防锈漆2遍，再刷面漆2遍。设计人员也可根据污（废）水水质采取相应的防腐或其他措施9.12本图集污水池（集水坑）进水口未设置格栅。如污（废）水中含有超过潜水排污泵通过能力的悬浮颗粒或夹有大块物体时，应由设计人员增设格栅。
9.13用于消防电梯井排水坑的潜水排污泵安装方式，应采用2台硬管连接固定式安装或2台固定自耦式安装，且排水坑有效容积不小于2.0m\，潜水排污泵的额定流量不小于36m\/h。消防电梯排水坑的平面布置可参照下列形式确定。排水坑
排水坑目
自排水坑！
消防电梯
排水坑紧靠消防电梯布置
室内地面
图消防电
梯机坑图
排水坑
排水坑
侧壁预留排水孔
由设计人员定
I-I部面
10.其他说明
了排水坑
排水坑广
司排水坑！
消防电梯
排水坑脱开消防电梯布置
室内地面
排水坑
明消防电
图梯机坑图
排水坑
侧壁预翻排水管
由设计人员定
-Ⅱ部面
10.1室内污水池（集水坑）土建施工图由相关专业结合主体工程自行设计。池底应有不小于0.01的坡度坡向潜水排污泵吸水口。10.2本图集中未注明单位的尺寸均以mm计。11.本图集参编单位
上海熊猫机械（集团）有限公司总说明
图集号
审核李文公2校对史长伟便炜设计路志锋路链页
08S305
圆螺母
揽匀头组合（组件）
自动搅匀潜水排污泵构造示意图K向法兰尺寸表
出口直径
软管连接移动式安装外形图
最低水位
固定自耦式安装外形图
K向放大
说旁：
盈低水位
硬管连接固定式安装外形图
1.自动扰勾潜水排污泵系在普通型潜水排污泵的基础上设计有一个特珠的引水装置，利用泵脸中的压力水流，随着电机的高速旋转，以10-20m/s的旋流速度冲洗污水池（集水坑）底部，将沉淀物搅匀搅散后随水流排出，防止污水池（集水坑）沉淀物堆积固化。适用于厨房含油废水及含有类便的生活污水、合泥砂量较多的地下汽车库庚水等沉淀物较多、停留时间较长的污、废水抽升。
2.该系系体材质有铸铁和不锈钢两种，若用于抽升腐蚀性液体时，应选用不锈钢材质。
3.自动提勾潜水排污泵型号含意：W口-口-口-口-口
电机动率（m）
揽匀直径（m）
扬程(m)
流量(m/h）
排出口公称直径（m）
自动搅勺潜水排污泵
4.本页根据上海熊猫机械（集团）有限公司提供的资料编制。JYWQ系列自动搅匀潜水排污泵外形图审核李文零2校对史长伟次信设计路志锋路链图集号
08S305
JYWQ50-10-11-1200-1.1
JYWQ501228-12003
JYWQ50-15-151200-1.5
JYWQ50152012002.2
JYWQ50172212003
JYWQ5020-10-1200-1.5
JYWQ5023912001. 5
JYWQ502312-12002.2
JYWQ65-25-13-14002.2
JYWQ65251814003
排出口径
JYWQ系列自动搅匀潜水排污泵性能参数、外形尺寸表率晚直径
转速重量
Gr/nin)
JYWQ系列自动搅匀
潜水排污泵性能参数、外形尺寸表D
图集号
审核李文尽文校对史长伟皮伟设计路志锋阳志链页
08S305
