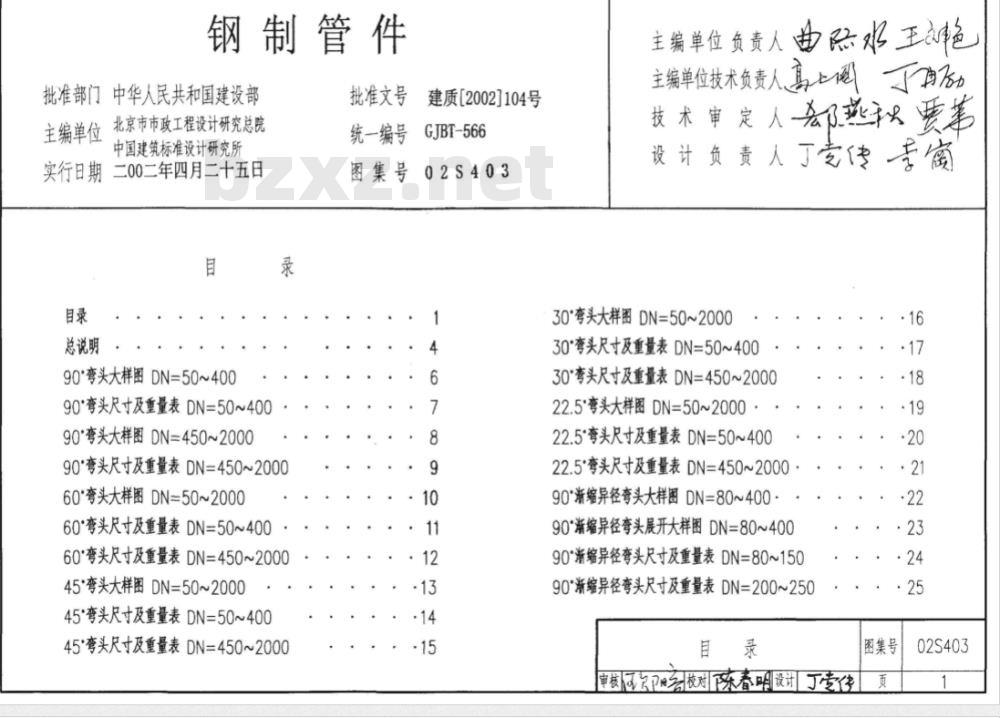

【其他行业标准】 钢制管件

钢制管件
批准部门中华人民共和国建设部主编单位北京市市政工程设计研究总院中国建筑标准设计研究所
实行日期二00二年四月二十五日目
总说明
90°弯头大样图DN=50~400
90°弯头尺寸及重量表DN=50~40090*弯头大样图DN=450~2000
90°弯头尺寸及重量表DN=450~200060°弯头大样图DN=50~2000
60°弯头尺寸及重量表DN=50~40060°弯头尺寸及重量表DN=450~200045°弯头大样图DN=50~2000
45°弯头尺寸及重量表DN=50~40045°弯头尺寸及重量表DN=450~2000批准文号
统一编号
图集号
建质[2002]104号
GJBT-566
02S403
主编单位负责人曲熙邓王色
主编单位技术负责人
技术审定人燕秘要美
设计负责人丁专传专窗
30°弯头大样图DN=50~2000
30°弯头尺寸及重量表DN=50～40030°弯头尺寸及重量表DN=450~200022.5°弯头大样图DN=50~2000·22.5'弯头尺寸及重量表DN=50~40022.5弯头尺寸及重量表DN=450~200090°渐缩异径弯头大样图DN=80~400-90°浙缩异径弯头展开大样图DN=80~40090°渐缩异径弯头尺寸及重量表DN=80~15090°渐缩异径弯头尺寸及重量表DN=200~250目录
申核校对陈春明设计专件
图集号
02S403

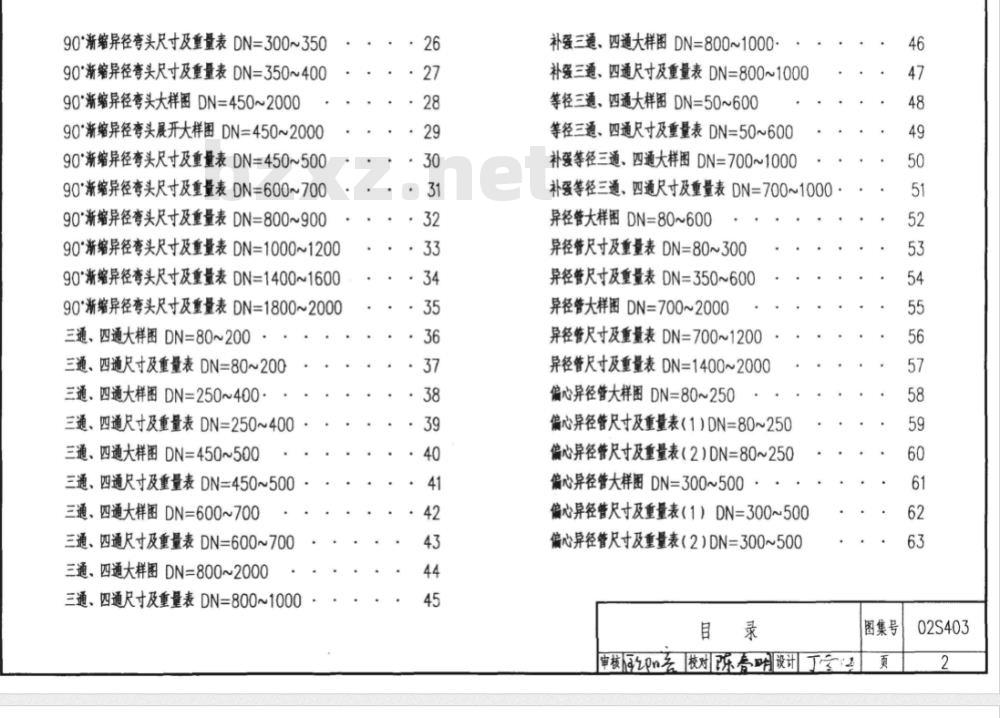

90°渐缩异径弯头尺寸及重量表DN=300~35090°渐缩异径弯头尺寸及重量表DN=350~40090°渐缩异径弯头大样图DN=450~200090°渐缩异径弯头展开大样图DN=450~200090°渐缩异径弯头尺寸及重量表DN=450~50090*浙缩异径弯头尺寸及重量表DN=600~70090°渐缩异径弯头尺寸及重量表DN=800~90090°渐缩异径弯头尺寸及重量表DN=1000~120090*渐缩异径弯头尺寸及重量表DN=1400~160090°渐缩异径弯头尺寸及重量表DN=1800～2000三通、四通大样图DN=80~200
三通、四通尺寸及重量表DN=80~200三通、四通大样图DN=250~400.
三通、四通尺寸及重量表DN=250～400三通、四通大样图DN=450~500
三通、四通尺寸及重量表DN=450~500三通、四通大样图DN=600~700
三通、四通尺寸及重量表DN=600~700三通、四通大样图DN=800~2000
三通、四通尺寸及重量表DN=800~1000：26
补强三通、四通大样图DN=800~1000补强三通、四通尺寸及重量表DN=800~1000等径三通、四通大样图DN=50~600等径三通、四通尺寸及重量表DN=50~600补强等径三通、四通大样图DN=700~1000补强等径三通、四通尺寸及重量表DN=700~1000异径管大样图DN=80~600
异径管尺寸及重量表DN=80~300
异径管尺寸及重量表DN=350~600异径管大样图DN=700~2000
异径管尺寸及重量表DN=700~1200异径管尺寸及重量表DN=1400～2000偏心异径管大样图DN=80~250
偏心异径管尺寸及重量表（1）DN=80～250偏心异径管尺寸及重量表（2）DN=80~250偏心异径管大样图DN=300~500：偏心异径管尺寸及重量表（1）DN=300~500偏心异径管尺寸及重量表（2）DN=300~500目录
图集号
审核0校对陈壹明设计工具
02S403

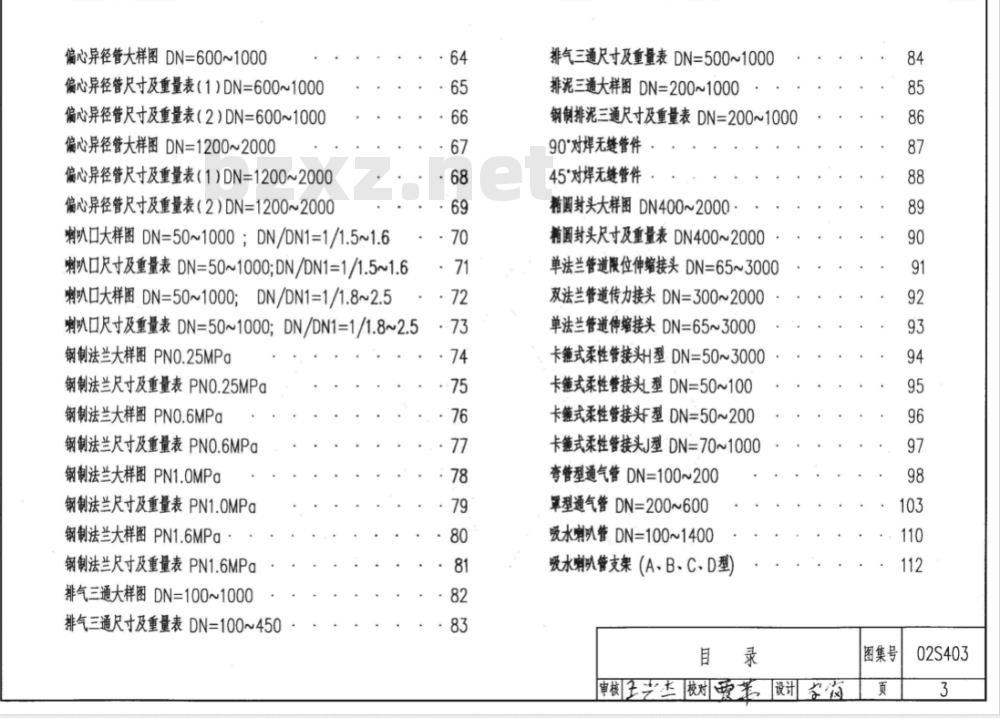

偏心异径管大样图DN=600~1000
偏心异径管尺寸及重量表（1）DN=600~1000偏心异径管尺寸及重量表（2）DN=600~1000偏心异径管大样图DN=1200~2000偏心异径管尺寸及重量表（1）DN=1200~2000偏心异径管尺寸及重量表（2）DN=1200~2000喇叭口大样图DN=50~1000；DN/DN1=1/1.5~1.6喇叭口尺寸及重量表DN=50~1000;DN/DN1=1/1.5~1.6喇叭口大样图DN=50~1000；DN/DN1=1/1.8~2.5·64
刺叭口尺寸及重量表DN=50~1000；DN/DN1=1/1.8~2.5钢制法兰大样图PNO.25MPa
钢制法兰尺寸及重量表PNO.25MPa钢制法兰大样图PNO.6MPa
钢制法兰尺寸及重量表PNO.6MPa钢制法兰大样图PN1.0MPa
钢制法兰尺寸及重量表PN1.0MPa钢制法兰大样图PN1.6MPa
钢制法兰尺寸及重量表PN1.6MPa排气三通大样图DN=100~1000
排气三通尺寸及重量表DN=100~45073
排气三通尺寸及重量表DN=500~1000排泥三通大样图DN=200~1000
钢制排泥三通尺寸及重量表DN=200~100090\对焊无缝管件.
45\对焊无缝管件，
精圃封头大样图DN400~2000
精圆封头尺寸及重量表DN400～2000单法兰管道限位伸缩接头DN=65~3000双法兰管道传力接头DN=300～2000单法兰管道伸缩接头DN=65~3000卡箍式柔性管接头H型DN=50~3000卡箍式柔性管接头L型DN=50~100卡式柔性管接头F型DN=50~200
卡箍式柔性管接头J型DN=70~1000弯管型通气管DN=100~200
罩型通气管DN=200~600
吸水喇叭管DN=100~1400
吸水喇叭管支架（A、B、C、D型）目录
审核王艺上校对爱美设计空窗
图集号
02S403

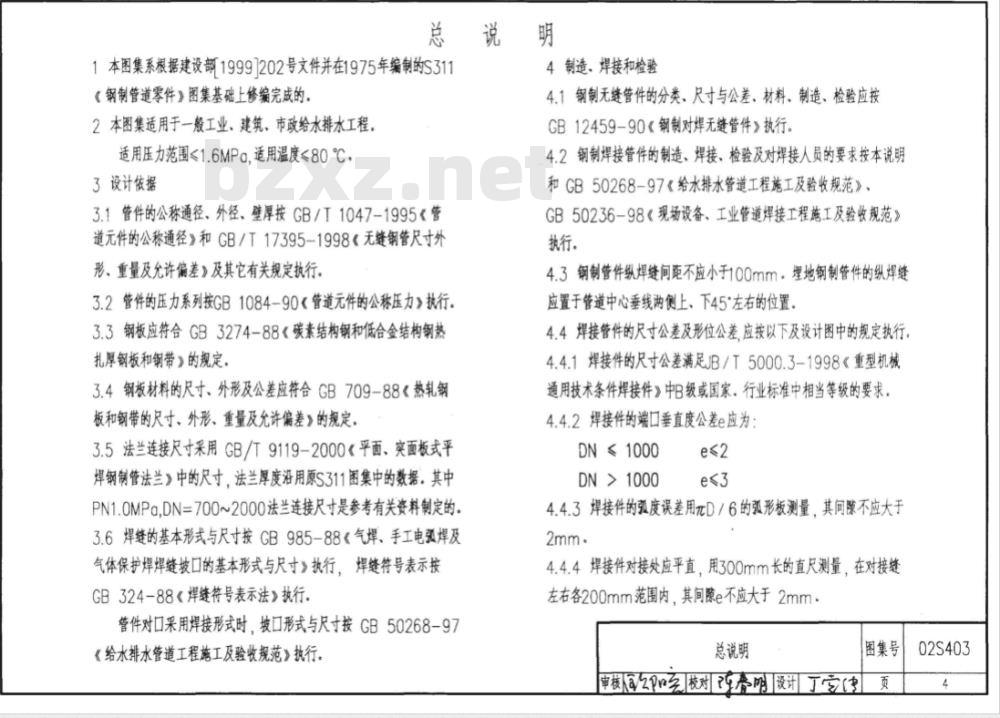

总说明
1本图集系根据建设部1999202号文件并在1975年编制的S311《钢制管道零件》图集基础上修编完成的2本图集适用于一般工业、建筑、市政给水排水工程。适用压力范围<1.6MPo.适用温度<80℃。3设计依据
3.1管件的公称通径、外径、壁厚按GB/T1047-1995《管道元件的公称通径》和GB/T17395-1998《无缝钢管尺寸外形、重量及充许偏差》及其它有关规定执行3.2管件的压力系列按GB1084-90《管道元件的公称压力》执行3.3钢板应符合GB3274-88《碳素结构钢和低合金结构钢热扎厚钢板和钢带》的规定，
3.4钢板材料的尺寸、外形及公差应符合GB709-88《热轧钢板和钢带的尺寸、外形、重量及充许偏差》的规定。3.5法兰连接尺寸采用GB/T9119-2000《平面、突面板式平焊钢制管法兰》中的尺寸，法兰厚度洛用原S.311图集中的数据。其中PN1.0MPα.DN=7002000法兰连接尺寸是参考有关资料制定的3.6焊缝的基本形式与尺寸按GB985-88《气焊、手工电裂焊及气体保护焊焊缝坡口的基本形式与尺寸》执行，焊缝符号表示按GB324-88《焊缝符号表示法》执行管件对口采用焊接形式时，坡口形式与尺寸按GB50268-97《给水排水管道工程施工及验收规范》执行4制造、焊接和检验
4.1钢制无缝管件的分类、尺寸与公差、材料、制造、检验应按GB12459-90《钢制对焊无缝管件》执行。4.2钢制焊接管件的制造、焊接、检验及对焊接人员的要求按本说明和GB50268-97《给水排水管道工程施工及验收规范》、GB50236-98《现场设备、工业管道焊接工程施工及验收规范》执行。
4.3钢制管件纵焊缝间距不应小于100mm：埋地钢制管件的纵焊缝应置于管道中心垂线两侧上、下45左右的位置4.4焊接管件的尺寸公差及形位公差，应按以下及设计图中的规定执行4.4.1焊接件的尺寸公差满足JB/T5000.3-1998《重型机械通用技术条件焊接件》中B级或国家，行业标准中相当等级的要求，4.4.2焊接件的端口垂直度公差e应为：DN≤1000
DN>1000
4.4.3焊接件的弧度误差用元D/6的弧形板测量，其间隙不应大于2mm
4.4.4焊接件对接处应平直，用300mm长的直尺测量，在对接续左右各200mm范围内，其间隙e不应大于2mm总说明
图集号
审核人校对明设计（
02S403
辆板尺

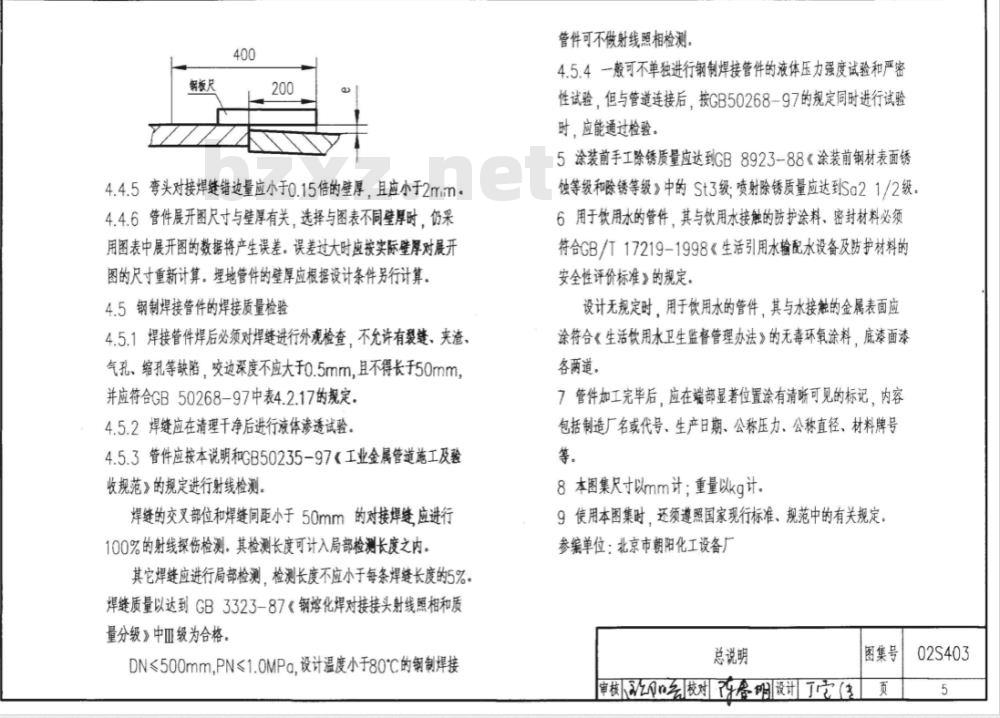

4.4.5弯头对接焊缝错边量应小于0.15倍的壁厚，且应小于2m4.4.6管件展开图尺寸与壁厚有关，选择与图表不同壁厚时，仍采用图表中展开图的数据将产生误差。误差过大时应按实际壁厚对展开图的尺寸重新计算。埋地管件的壁厚应根据设计条件另行计算。4.5钢制焊接管件的焊接质量检验4.5.1焊接管件焊后必须对焊缝进行外观检查，不允许有裂楚、夹渣、气孔，缩孔等缺陷，咬边深度不应大于0.5mm，且不得长于50mm，并应符合GB50268-97中表4.2.17的规定，4.5.2焊缝应在清理干净后进行液体渗透试验。4.5.3管件应按本说明和GB50235-97《工业金属管道施工及验收规范》的规定进行射线检测，焊缝的交叉部位和焊缝间距小于50mm的对接焊续应进行100%的射线探伤检测。其检测长度可计入局部检测长度之内其它焊缝应进行局部检测，检测长度不应小于每条焊缝长度的5%，焊缝质量以达到GB3323-87《钢熔化焊对接接头射线照相和质量分级》中Ⅲ级为合格。
DN≤500mmPN≤1.0MPa.设计温度小于80℃的钢制焊接管件可不做射线照相检测
4.5.4一般可不单独进行钢制焊接管件的液体压力强度试验和严密性试验，但与管道连接后，按GB50268-97的规定同时进行试验时，应能通过检验，
5涂装前手工除锈质量应达到GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》中的St3级：喷射除锈质量应达到So21/2级6用于饮用水的管件，其与饮用水接触的防护涂料、密封材料必须符合GB/T17219-1998《生活引用水输配水设备及防护材料的安全性评价标准》的规定、
设计无规定时，用于饮用水的管件其与水接触的金属表面应徐符合《生活饮用水卫生监督管理办法》的无毒环氨涂料，底漆面漆各两道。
7管件加工完毕后，应在端部显著位置涂有清晰可见的标记，内容包括制造厂名或代号、生产日期、公称压力、公称直径、材料牌号等。
8本图集尺寸以mm计：重量以kg计、9使用本图集时，还须遵照国家现行标准、规范中的有关规定参编单位：北京市朝阳化工设备厂总说明
审核2校对明设计（
图集号
02S403
焊终尺寸
Lc=(D-按16等分）
断节下料样板展开图
管子下料图
90°弯头大样图
DN=50~400
审核校对设计车
图集号
02S403
尺寸及重量表
说明：1.材料Q235-A：焊条型号E4303.牌号J4222.工作压力：
DN≤600,PN=1.6MPa;
DN=700~1000,PN=1.0MPo
DN>1200.PN=0.6MPg，
3.如采用法兰须参照本图集”钢制法兰大样图”Lc
4.DN≤600.周长允许偏差±2;
DN>600,周长允许偏差±0.0035D。圆度<0.005D.
端面与中心线的垂直度偏差<0.01D，5.管子下料图中\Lb”未包括切割余量加工时由工厂自定，90°弯头尺寸及重量表
DN=50~400
图集号
审核吃校对[音明设计了需
02S403
焊缝尺寸
Lc=T(D-)（按16等分）
断节下料样板展开图
管子下料图
90°弯头大样图
DN=450~2000
审核a校对春设计了学件
图集号
02S403
尺寸及重量表
说明：1.材料Q235-A：焊条型号E4303.牌号J422。2.工作压力
DN≤600,PN=1.6MPo
DN=700~1000.PN=1.0MPa
DN>1200.PN=0.6MPa。
3.如采用法兰须参照本图集”钢制法兰大样图”。[L2
4.DN≤600,周长允许偏差±2;
DN>600,周长允许偏差±0.0035D。圆度<0.005D。
5.管子下科图中”1b”未包括切割余量加工时由工广自定90°弯头尺寸及重量表
DN=450~2000
图集号
审核到校对设计
02S403
说明：1.材料Q235-A：焊条型号E4303.牌号J422.2.工作压力
DN≤600.PN=1.6MPa
DN= 700~1000.PN=1.0MPa;
DN>1200.PN=0.6MPa.
3.如采用法兰，须参照本图集”钢制法兰大样图\。3.5~
焊缝尺寸
4.DN≤600,周长允许偏差±2;
Lc=T(D-o)(按16等分）
5508985
断节下料样板展开图
DN>600,周长允许偏差±0.0035D。圆度<0.005D。
5.管子下料图中\Lb”未包括切割余量加工时由工厂自定，60°弯头大样图
DN=50~2000bzxZ.net
管子下料图
图集号
审核经校对设计索件
02S403
尺寸及重量表
60°弯头尺寸及重量表
DN=50~400
图集号
审核an纠核对明设计堂《件
02S403
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
