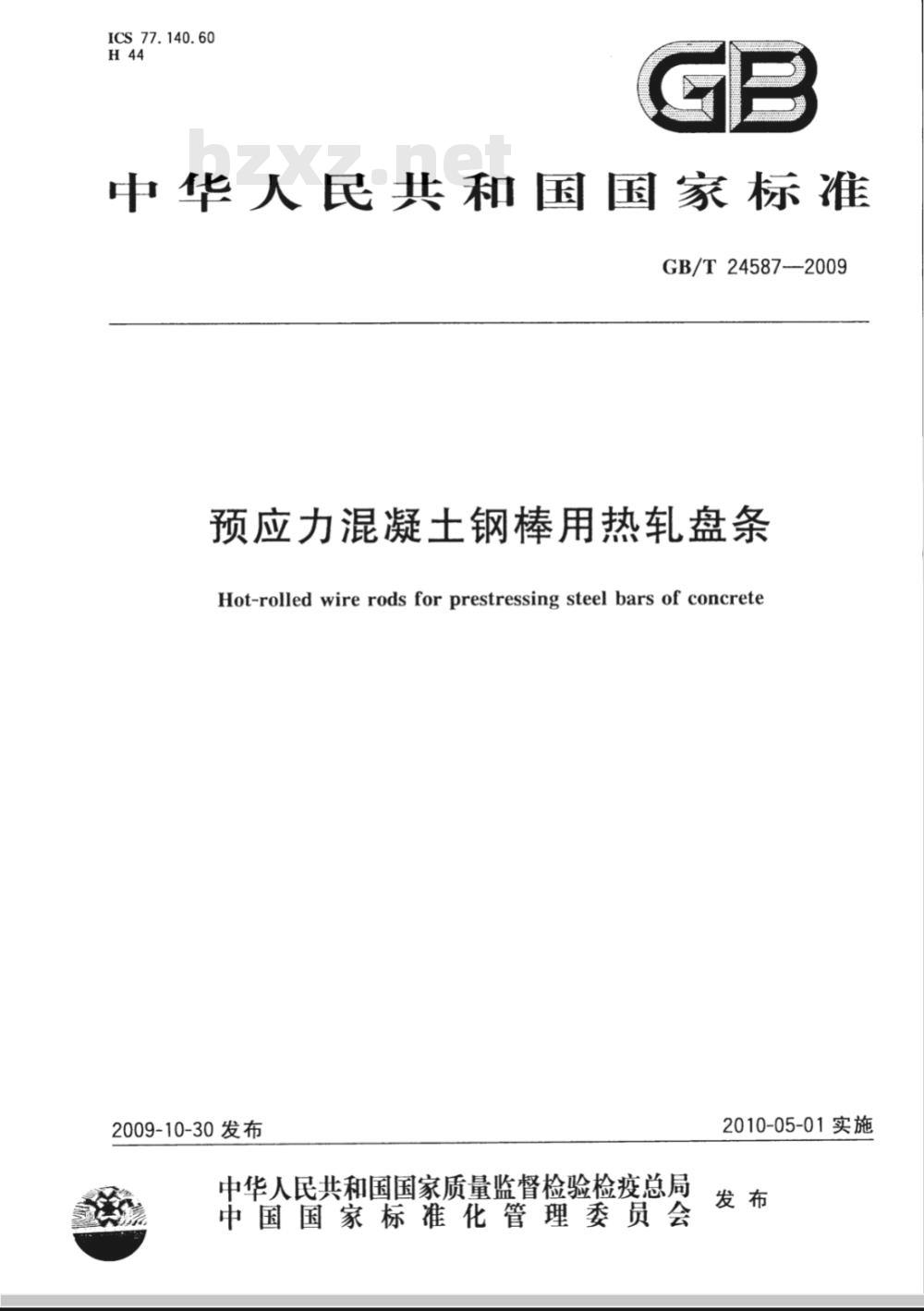

【国家标准(GB)】 预应力混凝土钢棒用热轧盘条

ICS 77.140.60
中华人民共和国国家标准　
GB/T24587--2009
预应力混凝土钢棒用热轧盘条
Hot-rolled wire rods for prestressing steel bars of concrete2009-10-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会國
2010-05-01实施

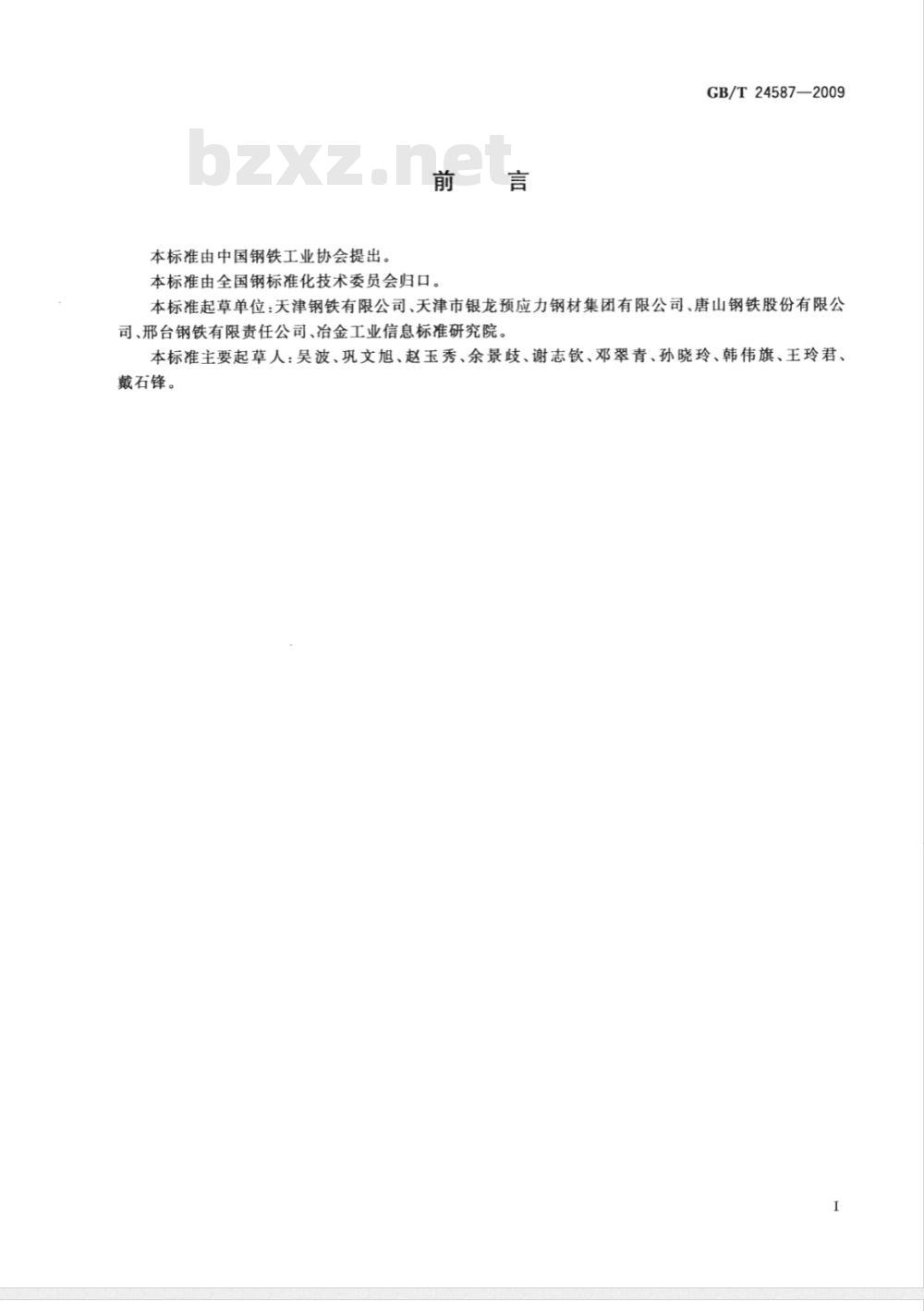

本标准由中国钢铁工业协会提出。前言
本标准由全国钢标准化技术委员会归口。GB/T24587—2009
本标准起草单位：天津钢铁有限公司、天津市银龙预应力钢材集团有限公司、唐山钢铁股份有限公司、邢台钢铁有限责任公司、冶金工业信息标准研究院。本标准主要起草人：吴波、巩文旭、赵玉秀、余景歧、谢志钦、邓翠青、孙晓玲、韩伟旗、王玲君、戴石锋。

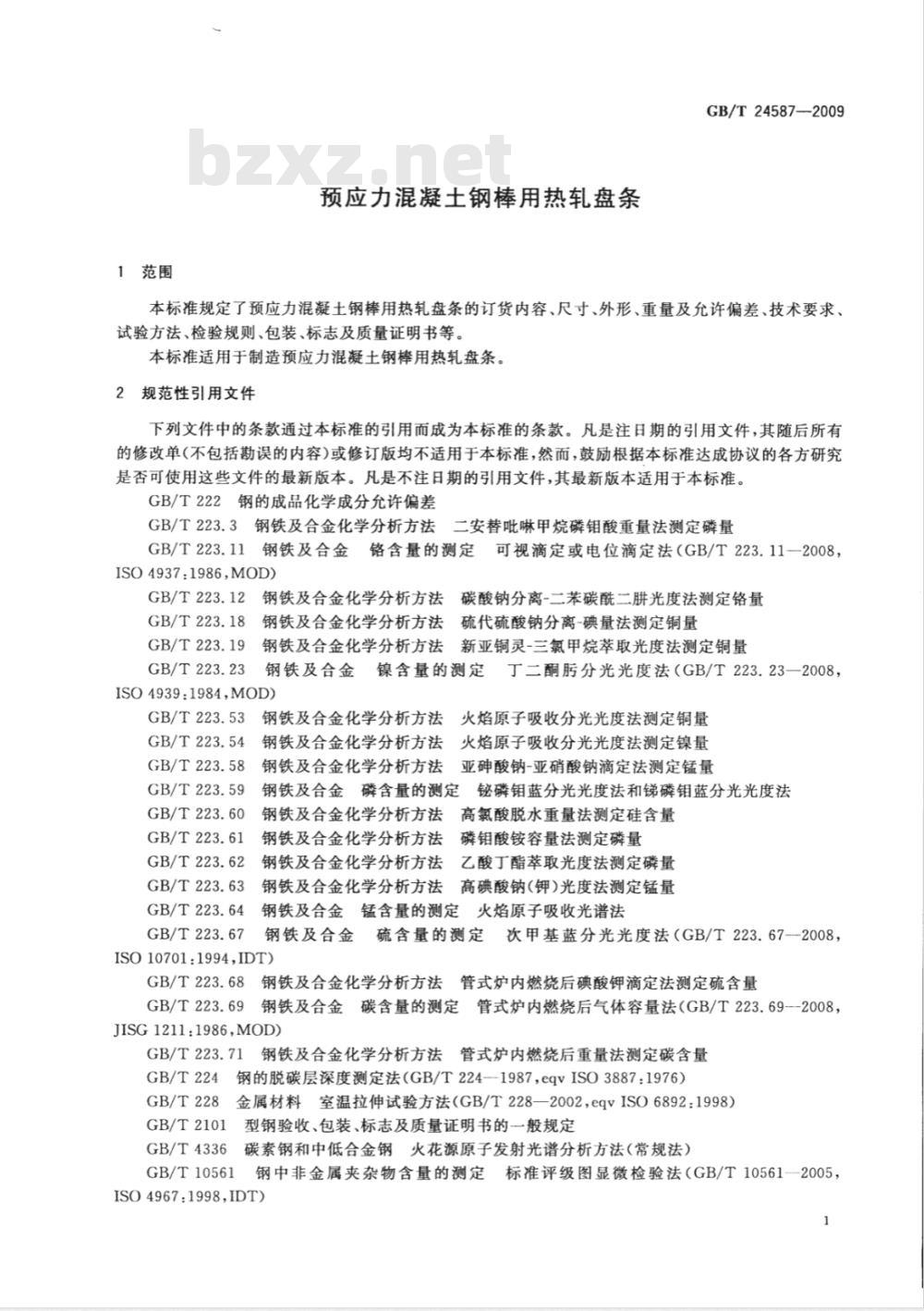

1范围
预应力混凝土钢棒用热轧盘条
GB/T24587-—2009
本标准规定了预应力混凝土钢棒用热轧盘条的订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书等。本标准适用于制造预应力混凝土钢棒用热轧盘条。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T222钢的成品化学成分允许偏差GB/T223.3钢铁及合金化学分析方法二安替吡啉甲烷磷钼酸重量法测定磷量GB/T223.11钢铁及合金铬含量的测定可视滴定或电位滴定法（GB/T223.11--2008，ISO4937:1986,MOD)
2钢铁及合金化学分析方法碳酸钠分离-二苯碳酰二肼光度法测定铬量GB/T223.12
GB/T223.18
GB/T223.19
GB/T223.23
钢铁及合金化学分析方法硫代硫酸钠分离-碘量法测定铜量钢铁及合金化学分析方法新亚铜灵-三氯甲烷萃取光度法测定铜量钢铁及合金镍含量的测定丁二酮分光光度法（GB/T223.23一2008，ISO4939:1984,MOD)
GB/T223.53
GB/T223.54
GB/T223.58
GB/T223.59
GB/T223.60
GB/T223.61
GB/T223.62
GB/T223.63
GB/T223.64
GB/T223.67wwW.bzxz.Net
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
火焰原子吸收分光光度法测定铜量火焰原子吸收分光光度法测定镍量亚砷酸钠-亚硝酸钠滴定法测定锰量钢铁及合金磷含量的测定铋磷钼蓝分光光度法和磷钼蓝分光光度法钢铁及合金化学分析方法
高氯酸脱水重量法测定硅含量
钢铁及合金化学分析方法
磷钼酸铵容量法测定磷量
钢铁及合金化学分析方法
乙酸丁酯萃取光度法测定磷量
钢铁及合金化学分析方法
云高碘酸钠（钾）光度法测定锰量钢铁及合金锰含量的测定火焰原子吸收光谱法钢铁及合金矿
硫含量的测定次甲基蓝分光光度法（GB/T223.672008，ISO10701:1994,IDT)
GB/T223.68
3钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量GB/T223.69
钢铁及合金碳含量的测定管式炉内燃烧后气体容量法（GB/T223.69--2008，JISG1211:1986,MOD)
GB/T223.71钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含量GB/T2244
钢的脱碳层深度测定法（GB/T224—1987，eqvISO3887：1976）GB/T228
金属材料室温拉伸试验方法（GB/T228—2002，eqvISO6892：1998）GB/T2101型钢验收、包装、标志及质量证明书的一般规定GB/T4336
GB/T10561
碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）钢中非金属夹杂物含量的测定标准评级图显微检验法（GB/T10561-2005，ISO4967:1998,IDT)
GB/T24587-2009

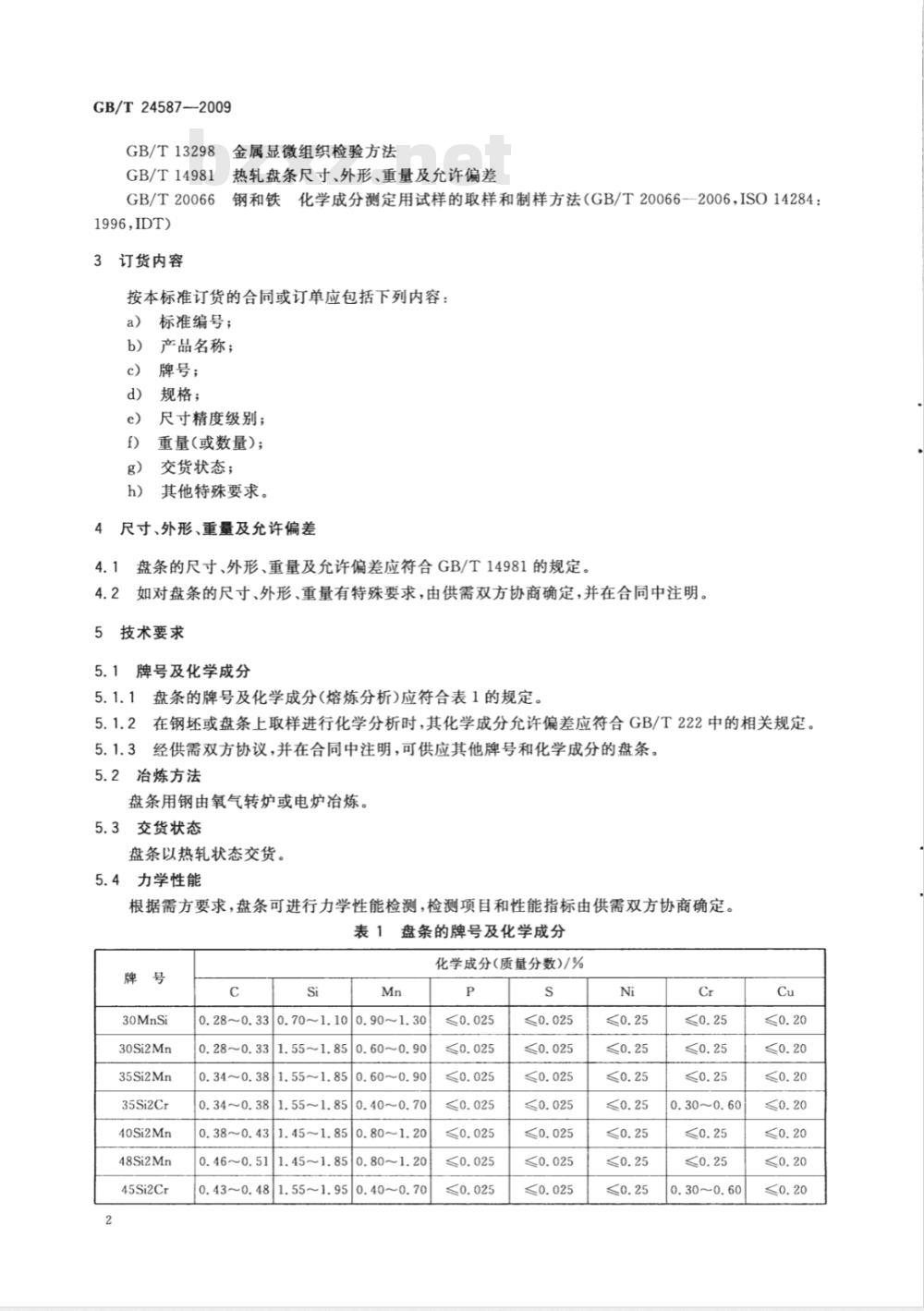

GB/T13298
GB/T14981
GB/T20066
1996,IDT)
订货内容
金属显微组织检验方法
热轧盘条尺寸、外形、重量及允许偏差钢和铁化学成分测定用试样的取样和制样方法（GB/T20066-2006，ISO14284：按本标准订货的合同或订单应包括下列内容：标准编号；
产品名称；
牌号；
规格；
尺寸精度级别；
重量(或数量)；
交货状态；
其他特殊要求。
尺寸、外形、重量及允许偏差
盘条的尺寸、外形、重量及允许偏差应符合GB/T14981的规定。4.1
4.2如对盘条的尺寸、外形、重量有特殊要求，由供需双方协商确定，并在合同中注明。5技术要求
牌号及化学成分
5.1.1盘条的牌号及化学成分（熔炼分析)应符合表1的规定。5.1.2在钢坏或盘条上取样进行化学分析时，其化学成分允许偏差应符合GB/T222中的相关规定。5.1.3经供需双方协议，并在合同中注明，可供应其他牌号和化学成分的盘条。5.2冶炼方法
盘条用钢由氧气转炉或电炉冶炼。5.3
3交货状态
盘条以热轧状态交货。
5.4力学性能
根据需方要求，盘条可进行力学性能检测，检测项目和性能指标由供需双方协商确定。盘条的牌号及化学成分
30MnSi
30Si2Mn
35Si2Mn
35Si2Cr
40Si2Mn
48Si2Mn
45Si2Cr
0.28~0.330.70~1.100.90~1.30
0.28~0.331.55~1.850.60~0.90
1.55~1.850.60~0.90
0.34~0.38
0.34~0.381.55~1.850.40~0.70
0.38～0.43
0.46~0.51
~1.850.80~1.20
0.80~1.20
0.43~0.48
化学成分（质量分数)/%
0.30~0.60

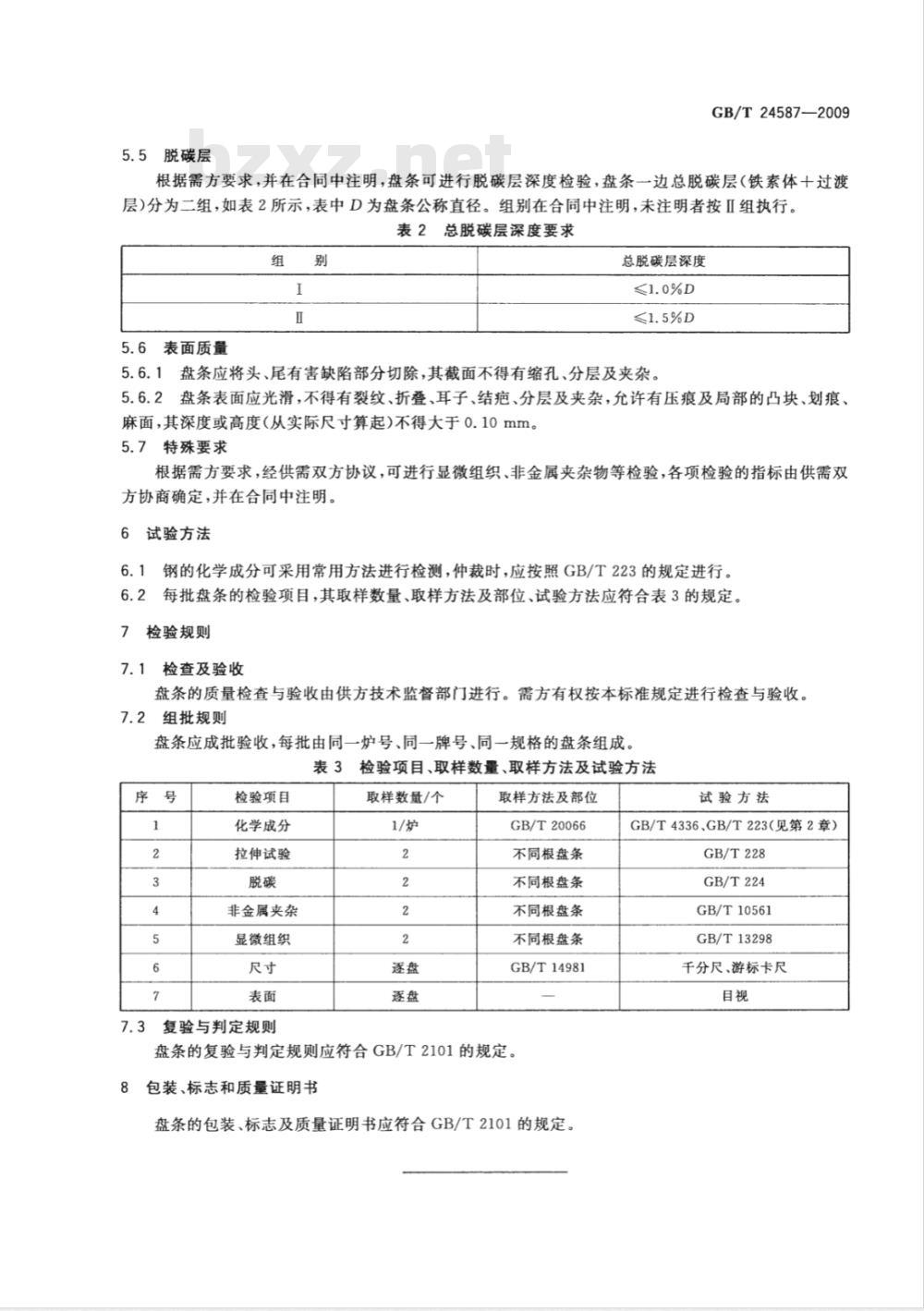

5.5脱碳层
GB/T24587—2009
根据需方要求，并在合同中注明，盘条可进行脱碳层深度检验，盘条一边总脱碳层（铁素体十过渡层)分为二组，如表2所示，表中D为盘条公称直径。组别在合同中注明，未注明者按ⅡI组执行。表2总脱碳层深度要求
5.6表面质量
总脱碳层深度
5.6.1盘条应将头、尾有害缺陷部分切除，其截面不得有缩孔、分层及夹杂。5.6.2盘条表面应光滑，不得有裂纹、折叠、耳子、结疤、分层及夹杂，允许有压痕及局部的凸块、划痕、麻面，其深度或高度（从实际尺寸算起）不得大于0.10mm。5.7特殊要求
根据需方要求，经供需双方协议，可进行显微组织、非金属夹杂物等检验，各项检验的指标由供需双方协商确定，并在合同中注明。试验方法
6.1钢的化学成分可采用常用方法进行检测，仲裁时，应按照GB/T223的规定进行。6.2每批盘条的检验项目，其取样数量、取样方法及部位、试验方法应符合表3的规定。7
检验规则
7.1检查及验收
盘条的质量检查与验收由供方技术监督部门进行。需方有权按本标准规定进行检查与验收。7.2
组批规则
盘条应成批验收，每批由同一炉号、同一牌号、同一规格的盘条组成。表3检验项目、取样数量、取样方法及试验方法序
检验项目
化学成分
拉伸试验
非金属夹杂
显微组织
复验与判定规则
取样数量/个
取样方法及部位
GB/T20066
不同根盘条
不同根盘条
不同根盘条
不同根盘条
GB/T14981
盘条的复验与判定规则应符合GB/T2101的规定。8
包装、标志和质量证明书
盘条的包装、标志及质量证明书应符合GB/T2101的规定。试验方法
GB/T4336、GB/T223（见第2章）GB/T228
GB/T224
GB/T10561
GB/T13298
千分尺、游标卡尺
GB/T 24587-2009
打印H期：2010年2月26H
中华人民共和国
国家标准
预应力混凝土钢棒用热轧盘条
GB/T 24587--2009
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：68523946
68517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
01/16印张0.5字数7千字
开本880×1230
2009年12月第一版2009年12月第一次印刷*
书号：155066·1-39306
定价14.00
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
