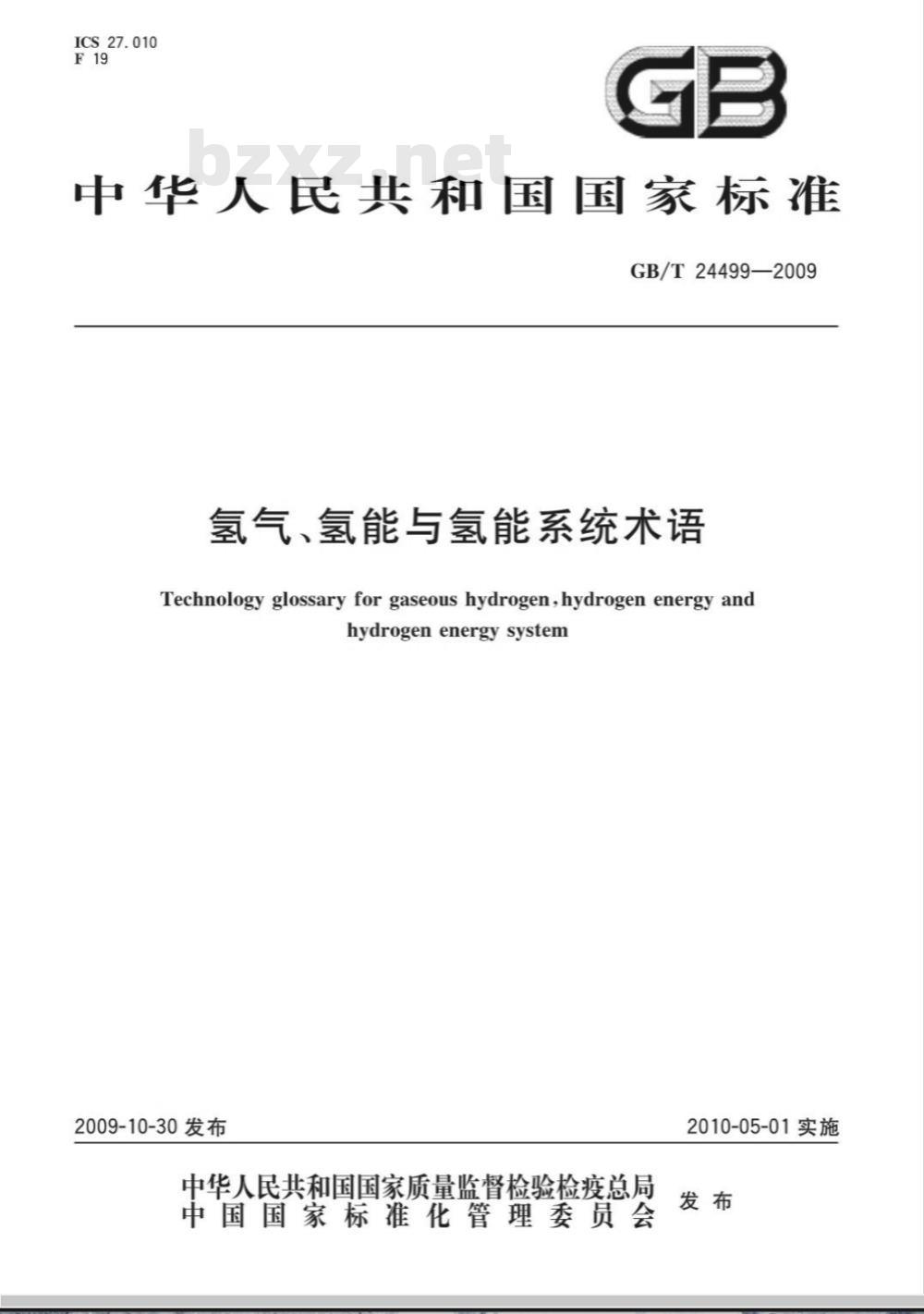

【国家标准(GB)】 氢气、氢能与氢能系统术语

ICS27.010
中华人民共和国国家标准
GB/T24499—2009
氢气、氢能与氢能系统术语
Technology glossary for gaseous hydrogen,hydrogen energy andhydrogenenergysystem
2009-10-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-05-01实施

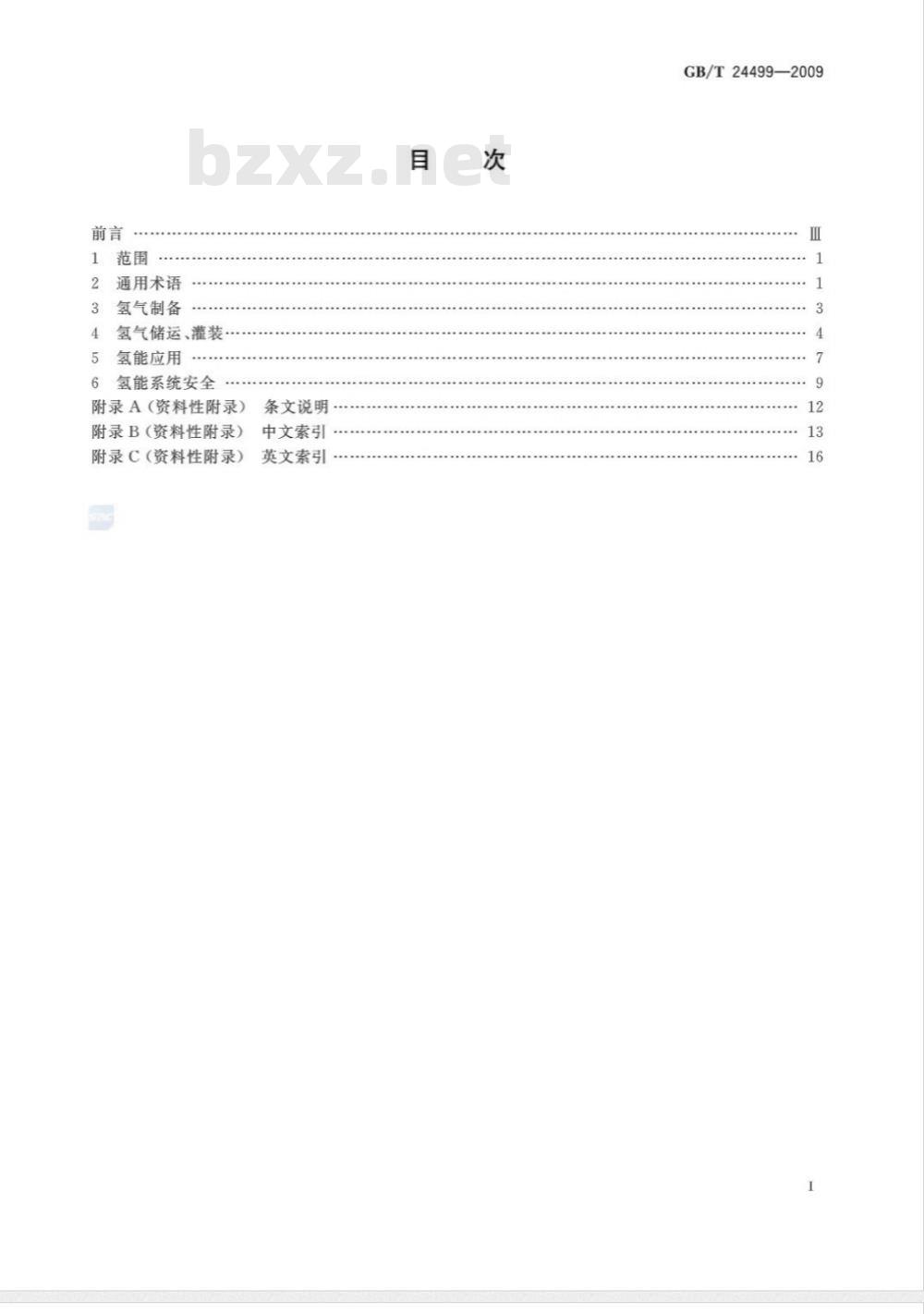

通用术语
氢气制备
氢气储运、灌装
5氢能应用
6氢能系统安全
附录A（资料性附录）
附录B（资料性附录）
附录C（资料性附录）
条文说明
中文索引
英文索引
GB/T24499—2009

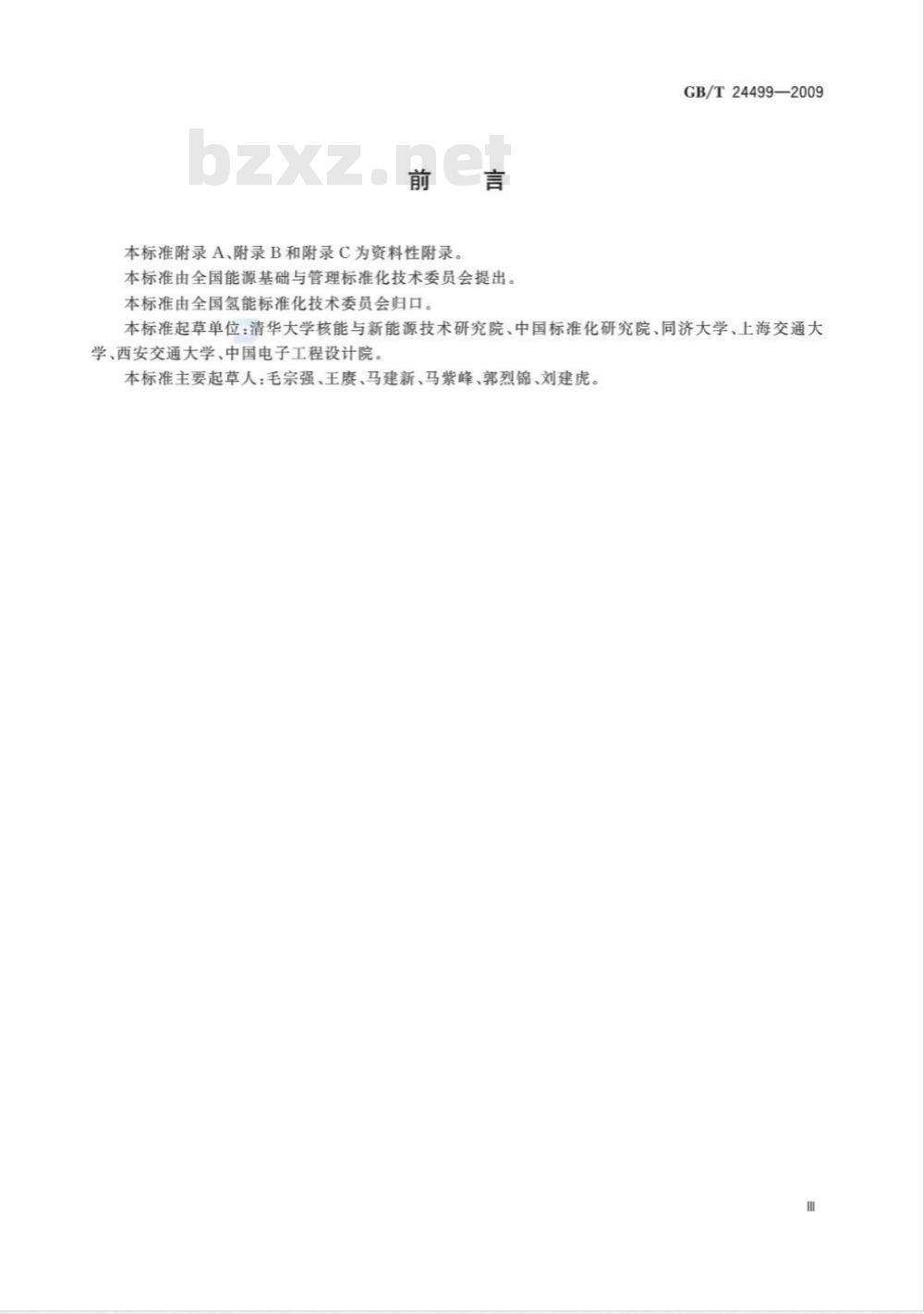

本标准附录A、附录B和附录C为资料性附录。本标准由全国能源基础与管理标准化技术委员会提出。本标准由全国氢能标准化技术委员会归口。GB/T24499—2009
本标准起草单位：清华大学核能与新能源技术研究院、中国标准化研究院、同济大学、上海交通大学、西安交通大学、中国电子工程设计院。本标准主要起草人：毛宗强、王處、马建新、马紫峰、郭烈锦、刘建虎。1范围

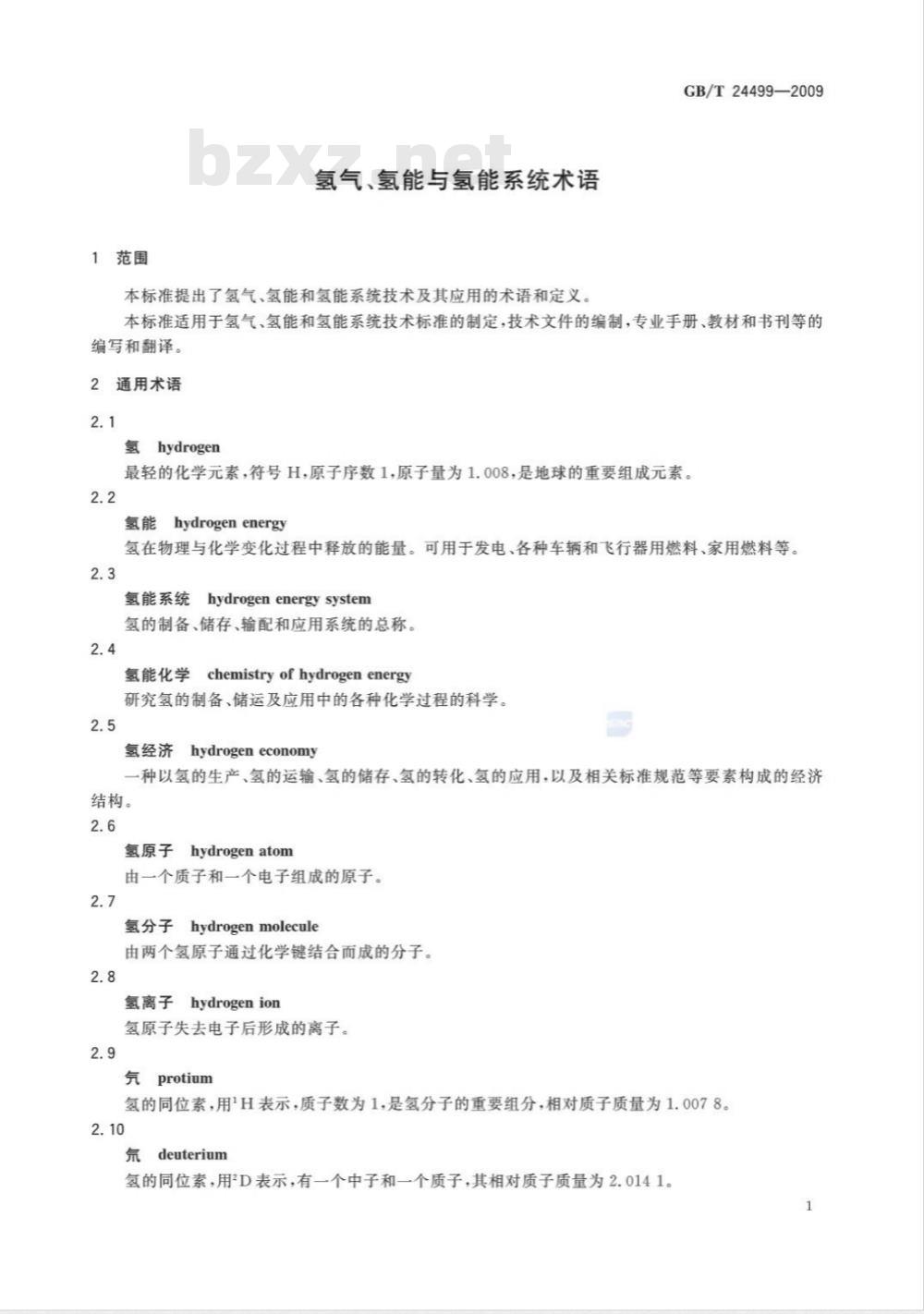

氢气、氢能与氢能系统术语
本标准提出了氢气、氢能和氢能系统技术及其应用的术语和定义，GB/T24499—2009
本标准适用于氢气、氢能和氢能系统技术标准的制定，技术文件的编制，专业手册、教材和书刊等的编写和翻译。
2通用术语
氢hydrogen
最轻的化学元素，符号H，原子序数1，原子量为1.008，是地球的重要组成元素。2.2
hydrogen energy
氢在物理与化学变化过程中释放的能量。可用于发电、各种车辆和飞行器用燃料、家用燃料等。2.3
hydrogenenergysystem
氢能系统
氢的制备、储存、输配和应用系统的总称。2.4
chemistry of hydrogen energy氢能化学
研究氢的制备、储运及应用中的各种化学过程的科学。2.5
氢经济hydrogeneconomy
-种以氢的生产、氢的运输、氢的储存、氢的转化、氢的应用，以及相关标准规范等要素构成的经济结构。
氢原子hydrogenatom
由一个质子和一个电子组成的原子。2.7
氢分子hydrogenmolecule
由两个氢原子通过化学键结合而成的分子。2.8
氢离子hydrogenion
氢原子失去电子后形成的离子。2.9
气protium
氢的同位素，用1H表示，质子数为1，是氢分子的重要组分，相对质子质量为1.0078。2.10
氙deuterium
氢的同位素，用D表示，有一个中子和一个质子，其相对质子质量为2.0141。1
GB/T24499—2009

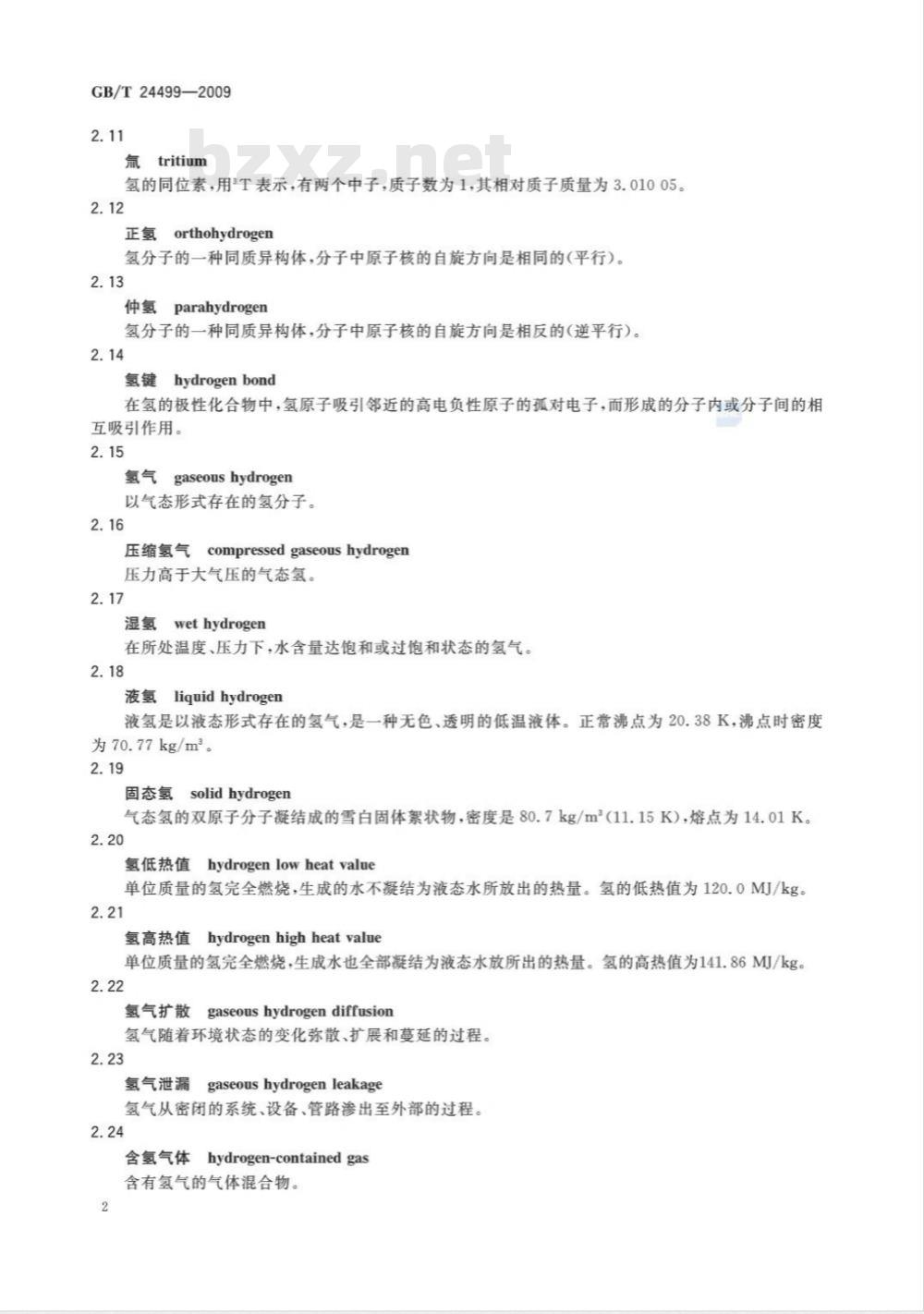

氙tritium
氢的同位素，用T表示，有两个中子，质子数为1，其相对质子质量为3.01005。2.12
orthohydrogen
氢分子的一种同质异构体，分子中原子核的自旋方向是相同的（平行）。2.13
仲氢parahydrogen
氢分子的一种同质异构体，分子中原子核的自旋方向是相反的（逆平行）。2. 14
氢键hydrogenbond
在氢的极性化合物中，氢原子吸引邻近的高电负性原子的孤对电子，而形成的分子内或分子间的相互吸引作用。
gaseoushydrogen
以气态形式存在的氢分子。
压缩氢气compressedgaseoushydrogen压力高于大气压的气态氢。
wethydrogen
在所处温度、压力下，水含量达饱和或过饱和状态的氢气。2.18
液氢liquidhydrogen
液氢是以液态形式存在的氢气，是一种无色、透明的低温液体。正常沸点为20.38K，沸点时密度为70.77kg/m。
固态氢solidhydrogen
气态氢的双原子分子凝结成的雪白固体絮状物，密度是80.7kg/m（11.15K)，熔点为14.01K。2.20
氢低热值hydrogenlowheatvalue单位质量的氢完全燃烧，生成的水不凝结为液态水所放出的热量。氢的低热值为120.0MJ/kg。2.21
氢高热值hydrogenhighheatvalue单位质量的氢完全燃烧，生成水也全部凝结为液态水放所出的热量。氢的高热值为141.86MJ/kg。2.22
氢气扩散
gaseoushydrogendiffusion
氢气随着环境状态的变化弥散、扩展和蔓延的过程。2.23
氢气泄漏
gaseous hydrogen leakage
氢气从密闭的系统、设备、管路渗出至外部的过程。2.24
hydrogen-containedgas
含氢气体
含有氢气的气体混合物。
氢提纯hydrogenpurification
将含氢气体中的杂质去除，使氢浓度提高至规定值的工艺过程。2.26
重水hydrogen-deuterium-oxygen氢同位素氛和氧的化合物。
Estandardstate
标准状态
气体的标准状态是273.15K和1.01325X10°Pa。3氢气制备
重整制氢hydrogenproductionbyreforming对碳氢化合物原料在重整器内通过催化反应获得氢的反应方法。3.2
水电解制氢hydrogenproductionbywaterelectrolysis以直流电接人电解池电解水，获得氢和氧的工艺过程。3.3
热化学制氢hydrogenproductionbythermochemicalmethodGB/T24499—2009
利用若干个化学反应耦合，在高温或较高温下，将含氢化合物分解制取氢气方法。3.4
生物质热解制氢
hydrogen productionbybiomasspyrolysis生物质在反应器中完全缺氧或只提供有限氧条件下，制取氢气的工艺3.5
生物制氢hydrogenproductionbybiology利用微生物转化各类有机物质原料发酵制氢，以及绿藻、蓝藻等生物分解水制氢的方法。3.6
核能制氢hydrogenproductionbynuclearenergy利用核能的热量与热化学反应耦合制氢。3.7
太阳能光解水制氢hydrogenproductionbysolarenergysplittingwater利用太阳光的能量，通过光催化、光电化学或光生物学等过程分解水制氢的方法。3.8
太阳能热化学制氢hydrogenproductionbysolar-thermochemicalmethod利用太阳能的热量与热化学耦合制氢。3.9
部分氧化制氢hydrogenproductionbypartialoxidation碳氢化合物通过添加氧化剂进行不完全燃烧或不完全氧化分解，获得氢气的过程。3.10
水电解制氢装置
installation of hydrogen production bywater electrolysis以水为原料，电解制取气态氢，氧的装置，是水电解槽及其辅助设备组合的统称。3.11
电解池electrolytecell
组成水电解槽的基本单元，被称为电解池，单个电解池由阴极、阳极、隔膜和电解液构成。3
GB/T24499—2009
隔膜diaphragm
将水电解槽电解小室分隔为阴极区、阳极区：并使产生的氢气、氧气分隔，防止氢气、氧气互相穿透，但离子可迁移。
固定式水电解制氢系统stationarywaterelectrolysissystemforhydrogenproduction水电解制氢系统的各类设备、管道全部布置在厂房内或厂房外，用设备基础、管道支架固定设置的制氢系统。
mobilewaterelectrolysis systemforhydrogen production移动式水电解制氢系统
水电解制氢系统的各类设备、管道全部布置在一个或多个可移动或搬运的底盘（座）上。3.15
pressureswingadsorptionmethod(PSA)变压吸附法
利用固体吸附剂对不同气体的吸附选择性以及气体在吸附剂上的吸附量随其压力变化而变化的特性，在一定的压力下吸附，通过降低被吸附气体分压，使被吸附气体解吸，经过多次重复，使气体分离的方法。
变压吸附提纯氢系统hydrogenpurificationsystembyPSA采用变压吸附法，从含氢气体中提纯氢气的设备系统。3.17
甲醇转化制氢装置installationofhydrogenproductionbymethanolreforming以甲醇和纯水为原料，采用催化转化工艺，在一定温度下将甲醇裂解转化制取氢的生产设备组合的统称。
氢回收率hydrogenrecovery
利用变压吸附法提纯生产氢气时，产品氢气的体积流量与原料气体中所含氢气体积流量之比。3.19
固定式的变压吸附提纯氢系统stationaryhydrogenpurificationsystembyPSA变压吸附提纯氢的各类设备、管道全部布置在厂房内或厂房外，用设备基础、管道支架固定设置的提纯氢系统。
移动式变压吸附提纯氢系统mobilehydrogenpurificationsystembyPSA变压吸附提纯氢系统的各类设备、管道全部布置在一个或多个可移动或搬运的底座上；设备、管道均固定在相应的底座上。此类设备可以在厂房内或厂房外安装使用，若室外安装使用时应设防日晒、雨淋的防护设施。
4氢气储运、灌装
高压储氢hydrogenstorageinhighpressuretank将氢气在10MPa100MPa压力下充装在特制的压力容器中。4.2
液态储氢hydrogenstorageinliquidstate将温度降至20.43K以下，使氢气转变为液态氢的储存方式。4
氢浆slushhydrogen
液态氢和固态氢的混合物。
物理吸附储氢hydrogenstoragebyphysisorption利用物理吸附原理，将氢气吸附在高比表面多孔材料中的储存方式，金属氢化物储氢hydrogenstorageinmetalhydridesGB/T24499—2009
利用某些金属或合金能够在一定氢压下吸氢生成金属氢化物的特性，将氢储存在金属或合金中的储存方式。
络合氢化物储氢hydrogenstorageincomplexhydrides氢以络合体的形式固定在含共价氢键的络合氢化物中的储存方式，一般泛指铝氢化物和硼氢化物，如LiAIH、NaAIH、LiBH、NaBH等。亦称配位氢化物储氢。4.7
化学氢化物储氢hydrogenstorageinhydridescompound特指能在温和反应条件下（如水解等）放氢的化合物以及除金属氢化物、络合氢化物和有机氢化物以外的氢化物储氢方式，如LiH2、CaH、BNH,和LiNH，等。4.8
有机液体储氢hydrogenstorageinliquidorganichydrides利用某些不饱和有机化合物（如烯烃、烃或芳香烃等）与氢气进行可逆加氢和脱氢反应来实现氢气储存的技术。
gaseoushydrogencontainer
氢气罐
用于储存氢气的定压变容积(湿式储气柜)及变压定容积的容器的统称4.10
大容积氢气储气瓶gaseoushydrogenstoragetube单个储气瓶水容积大于500L，工作压力10MPa～100MPa，用于储存氢气的压力容器。4.11
固定式氢气储罐
stationaryhydrogen storagecontainer固定安装的高压、中压氢气储气压力容器，配带有必要的安全装置、压力和温度检测、显示仪器等。4.12
gaseoushydrogenstoragetubebundle氢气储气瓶组
以若干个高压储气瓶组装为整体储气系统的氢气储气设施，配带相应的连接管道、阀门、安全装置等。
钢瓶集装格gaseoushydrogencylinderbundle由专用框架固定，采用集气管将多只气体钢瓶接口并连组合的气体钢瓶组。4.14
tubetrailersforgaseoushydrogen氢气长管拖车
由若干个大容积高压氢气瓶组装后设置在汽车拖车上，用于运输高压氢气的装置，配带相应的连接管道、阀门、安全装置等。
GB/T24499—2009
车载高压氢气罐on-boardhydrogenstoragetank氢能车辆上用于储存气态氢气，工作压力10MPa~100MPa的压力容器，4.16
cryogenictankforliquidhydrogen液态氢气储罐
用于储存液态氢的低温容器，一般由内胆、外壳体、绝热结构及连接用机械构件、测量仪表、安全设施，液、气注人和排出配管、附件等组成。4. 17
solidcylinder
存有气体充灌压力下的气体容器。4.18
emptycylinder
无内压或留有残余压力的气体容器。4.19
氢气站hydrogenstation
包括氢气发生设备、灌充设备、压缩和储存设施、辅助设施及其建筑物或场所的总称。4.20
hydrogen supplystation
供氢站
不含氢气发生设备，以瓶装和/或管道供应氢气的建筑物或场所的统称。4.21
古hydrogenfillingstation
氢气加氢站
为氢能汽车或氢气内燃机汽车或氢气天然气混合燃料汽车储气容器充装车用氢燃料的专门场所。4.22
加氢加油合建站
gasolineandhydrogenfillingstation既为汽车油箱充装汽油、柴油，又为燃料电池电动汽车或氢气内燃机汽车储氢瓶或氢气天然气混合燃料汽车储气瓶充装车用氢气或氢气天然气混合燃料的专门场所。4.23
加氢加天然气合建站
hydrogenandCNGfillingstation既为汽车的储氢瓶或储气瓶充装氢气或氢气天然气混合物燃料，又为汽车的储气瓶充装天然气的专门场所。
加氢岛hydrogenfillingisland
用于安装加氢机或氢气天然气混合燃料加气机的平台。4.25
氢气压缩机间hydrogencompressorroom设有氢气压缩机的房间。
加氢机hydrogendispenser
给汽车储氢瓶（罐）充装氢气，并带有控制、计量、计价装置的专用设备。4.27
portablehydrogencompressorunit移动式氢气压缩机组
氢气压缩机及其辅助设备、电气装置、连接管线等全部布置在一个或多个可移动或搬运的底座（盘)上。
氢气压缩机hydrogencompressor对氢气进行压缩的单级或多级压缩机4.29
hydrogenbooster
氢气增压器
将氢气压力从气源压力经单级或多级增压器增压至所需压力的压缩装置。4.30
手hydrogenmanifolds
氢气汇流排
采用钢瓶气体供应氢气用的汇流排组等设施。4.31
放空排气装置
ventunit
GB/T24499—2009
用于放空氢气站或加氢站的设备、管路系统的氢气或氢气天然气混合燃料或其他气体燃料的排气的专用装置。
冷凝水排放装置
condensatedrainunit
用于氢气站的设备、管路系统排放冷凝水的专用装置。4.33
breakawaycoupling
拉断阀
在外力作用下可被拉断为两节，但拉断后具有自密封功能的阀门。4.34
压力调节器
pressure regulator
用于调节控制出口压力的均匀稳定和保持在设定压力范围的装置。4.35
蒸发器
vaporizer
可接收液态氢并加一定热量，使液态氢汽化为气态氢的非容器装置。4.36
号ambientvaporizer
环境蒸发器
热源取自大气、海水或地热水的蒸发器。4.37
加热蒸发器heatedvaporizer
热源取自燃烧、电力或废热的蒸发器。4.38
massflowmeter
质量流量计
流量计检测元件的输出信号直接或间接反映流体质量流量的计量装置，质量流量计的输出信号与流体的物理性质如压力、温度、密度等无关5氢能应用
氢能综合能源系统integratedenergysystemofhydrogenenergy以风能、太阳能、潮汐能等构成的可再生能源-氢能-燃料电池发电、供热的能量供应系统。5.2
hydrogenburner
氢燃烧器
燃烧氢气的器具，结构主要有用于高温（1200℃以上）的改进空气吸型和用于低温（500℃以下）7
GB/T24499—2009
的催化燃烧器。
catalytichydrogencombustion
氢催化燃烧
在催化剂存在时将氢气完全氧化，是一种无火焰的燃烧，可以在较低温度下发生。5.4
氢内燃机hydrogeninternalcombustionengine（HICE）使用氢气为燃料的内燃机。
hydrogenpowered aircraft
氢能飞机此内容来自标准下载网
以氢为燃料的飞机。
氢发动机
hydrogenpoweredengine
用氢作为燃料的发动机。
hydrogen powered vehicle
氢燃料汽车
用纯氢气或含氢气的混合物作燃料的汽车。5.8
distributedpowerstation
分布式电站
分散的靠近用户的中、小电站，可以同时供应电力和热量。5.9
氢气透平
hydrogenturbine
以氢为燃料的旋转式动力转换机械5.10
hydrogen-oxygen cutter
氢氧切割机
利用氢和氧化学反应时产生的极高温度的火焰切割金属的装置。5.11
燃料电池
fuelcell
将燃料与氧化剂的化学能通过电化学反应直接转化为电能、热能和其他反应产物的发电装置。5.12
固体氧化物燃料电池
solidoxidefuelcell(SOFC)
以固体氧化物为电解质的燃料电池，工作温度通常为800℃~1000℃。5.13
lowtemperaturesolidoxidefuelcell(LTSOFC)低温固体氧化物燃料电池
工作温度在600℃以下的固体氧化物燃料电池。5.14
moltencarbonatefuelcell(MCFC)熔融碳酸盐燃料电池
以熔融碳酸盐为电解质的燃料电池。5.15
phosphoricacidfuelcell(PAFC)磷酸燃料电池
以磷酸(H,PO)为电解质的燃料电池。5.16
质子交换膜燃料电池
protonexchangemembranefuelcell,PEMFC(PEFC)以质子交换膜为电解质的燃料电池。8
