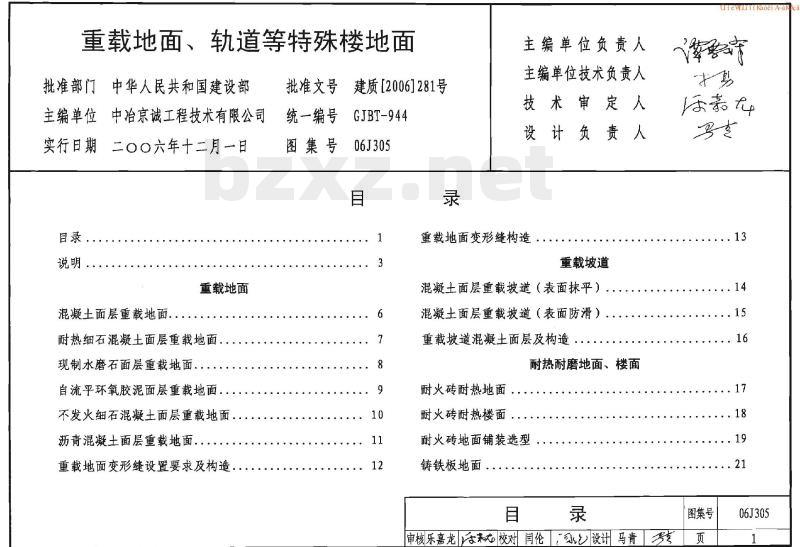

【其他行业标准】 重载地面、轨道等特殊楼地面

重载地面、轨道等特殊楼地面
批准部门中华人民共和国建设部主编单位中治京诚工程技术有限公司实行日期二〇〇六年十二月一日目录
重载地面
混凝土面层重载地面，
耐热细石混凝土面层重载地面，现制水磨石面层重载地面
自流平环氧胶泥面层重载地面。不发火细石混凝土面层重载地面沥青混凝土面层重载地面，
重载地面变形缝设置要求及构造批准文号
统一编号
图集号
建质[2006]281号
GJBT-944
06J305
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
重载地面变形缝构造
重载坡道
混凝土面层重载坡道（表面抹平）混凝土面层重载坡道（表面防滑）重载坡道混凝土面层及构造
耐热耐磨地面、楼面
耐火砖耐热地面
耐火砖耐热楼面
耐火砖地面铺装选型
铸铁板地面
审核乐嘉龙舌私校对伦设计马青红
iiKaoeiA
图集号
06J305

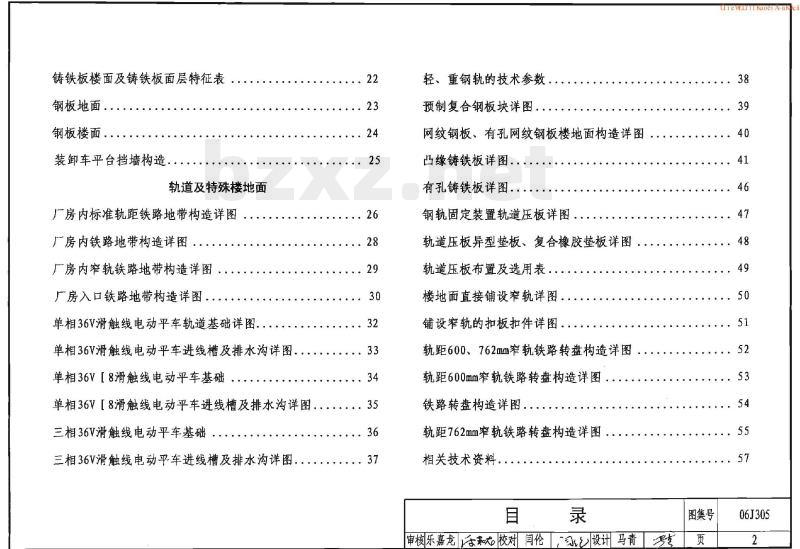

铸铁板楼面及铸铁板面层特征表钢板地面。
钢板楼面．
装卸车平台挡墙构造
轨道及特殊楼地面
厂房内标准轨距铁路地带构造详图厂房内铁路地带构造详图
厂房内窄轨铁路地带构造详图，：厂房入口铁路地带构造详图.·
单相36V滑触线电动平车轨道基础详图.：单相36V滑触线电动平车进线槽及排水沟详图.单相36V【8滑触线电动平车基础.单相36V［8滑触线电动平车进线槽及排水沟详图.三相36V滑触线电动平车基础：
三相36V滑触线电动平车进线槽及排水沟详图.22
.·.35
轻、重钢轨的技术参数
预制复合钢板块详图：
网纹钢板、有孔网纹钢板楼地面构造详图凸缘铸铁板详图.1
有孔铸铁板详图。
钢轨固定装置轨道压板详图.
轨道压板异型垫板、复合橡胶垫板详图轨道压板布置及选用表.
楼地面直接铺设窄轨详图：
铺设窄轨的扣板扣件详图··
轨距600、762mm窄轨铁路转盘构造详图轨距600mm窄轨铁路转盘构造详图铁路转盘构造详图.·
轨距762mm窄轨铁路转盘构造详图相关技术资料
审核乐嘉龙校对间伦绿设计马青图集号
LiiiKaoeiAa
06J305

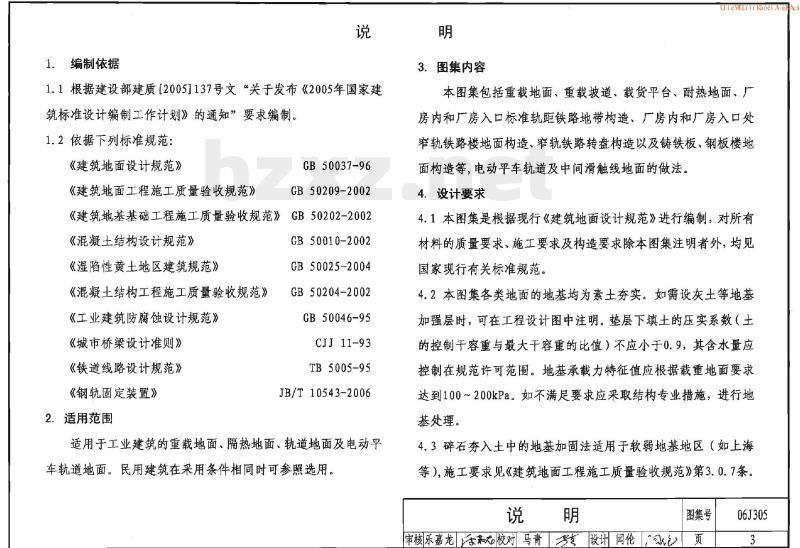

1．编制依据
1.1根据建设部建质[2005]137号文“关于发布《2005年国家建筑标准设计编制工作计划》的通知”要求编制。1.2依据下列标准规范：
《建筑地面设计规范》
《建筑地面工程施工质量验收规范》GB50037-96
GB50209-2002
《建筑地基基础工程施工质量验收规范》GB50202-2002《混凝土结构设计规范》
《湿陷性黄土地区建筑规范》
《混凝土结构工程施工质量验收规范》《工业建筑防腐蚀设计规范》
《城市桥梁设计准则》
《铁道线路设计规范》
《钢轨固定装置》
2．适用范围
GB50010-2002
GB50025-2004
GB 50204-2002
GB 50046-95
CJJ 11-93
TB 5005-95
JB/T 10543-2006
适用于工业建筑的重载地面、隔热地面、轨道地面及电动平车轨道地面。民用建筑在采用条件相同时可参照选用。明
3．图集内容
UfeWLrri Kaoei Aak
本图集包括重载地面、重载坡道、载货平台、耐热地面、厂房内和厂房入口标准轨距铁路地带构造、厂房内和厂房入口处窄轨铁路楼地面构造、窄轨铁路转盘构造以及铸铁板、钢板楼地面构造等，电动平车轨道及中间滑触线地面的做法。4.．设计要求
4.1本图集是根据现行《建筑地面设计规范》进行编制，对所有材料的质量要求、施工要求及构造要求除本图集注明者外，均见国家现行有关标准规范。
4.2本图集各类地面的地基均为素土夯实。如需设灰土等地基加强层时，可在工程设计图中注明。垫层下填土的压实系数（土的控制千容重与最大于容重的比值）不应小于0.9，其含水量应控制在规范许可范围。地基承载力特征值应根据载重地面要求达到100～200kPa。如不满足要求应采取结构专业措施，进行地基处理。
4.3碎石夯入土中的地基加固法适用于软弱地基地区（如上海等），施工要求见《建筑地面工程施工质量验收规范》第3.0.7条。说明
图集号
审核乐嘉龙古校对马青设计闫伦页06J305

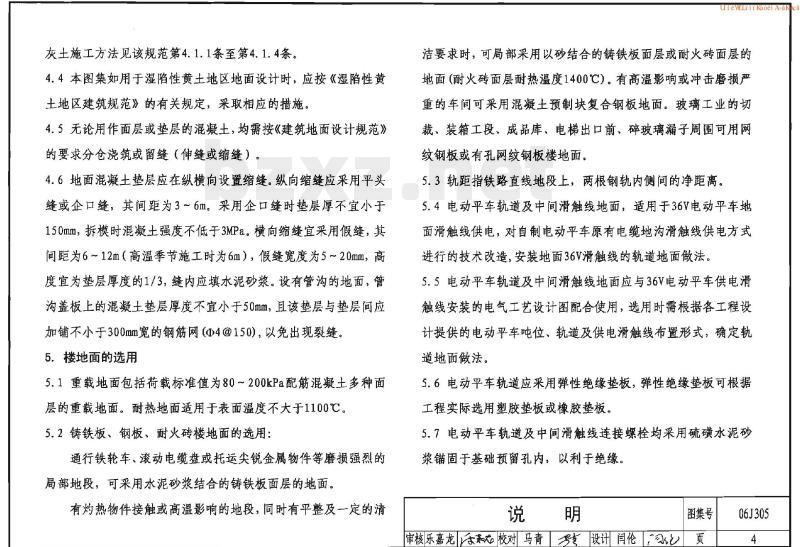

灰土施工方法见该规范第4.1.1条至第4.1.4条。4.4本图集如用于湿陷性黄土地区地面设计时，应按《湿陷性黄土地区建筑规范》的有关规定，采取相应的措施。4.5无论用作面层或垫层的混凝土，均需按《建筑地面设计规范》的要求分仓浇筑或留缝（伸缝或缩缝）。4.6地面混凝土垫层应在纵横向设置缩缝。纵向缩缝应采用平头缝或企口缝，其间距为3～6m。采用企口缝时垫层厚不宜小于150mm，拆模时混凝土强度不低于3MPa。横向缩缝宜采用假缝，其间距为6～12m（高温季节施工时为6m），假缝宽度为5~20mml，高度宜为垫层厚度的1/3，缝内应填水泥砂浆。设有管沟的地面，管沟盖板上的混凝土垫层厚度不宜小于50mm，且该垫层与垫层间应加铺不小于300mm宽的钢筋网（d4@150），以免出现裂缝。5．楼地面的选用
5.1重载地面包括荷载标准值为80~200kPa配筋混凝土多种面层的重载地面。耐热地面适用于表面温度不大于1100℃。5.2铸铁板、钢板、耐火砖楼地面的选用：通行铁轮车、滚动电缆盘或托运尖锐金属物件等磨损强烈的局部地段，可采用水泥砂浆结合的铸铁板面层的地面。有灼热物件接触或高温影响的地段，同时有平整及一定的清tiewLiiKaoiAak
洁要求时，可局部采用以砂结合的铸铁板面层或耐火砖面层的地面（耐火砖面层耐热温度1400℃）。有高温影响或冲击磨损严重的车间可采用混凝土预制块复合钢板地面。玻璃工业的切裁、装箱工段、成品库、电梯出口前、碎玻璃漏子周围可用网纹钢板或有孔网纹钢板楼地面。5.3轨距指铁路直线地段上，两根钢轨内侧间的净距离。5.4电动平车轨道及中间滑触线地面，适用于36V电动平车地面滑触线供电，对自制电动平车原有电缆地沟滑触线供电方式进行的技术改造，安装地面36V滑触线的轨道地面做法。5.5电动平车轨道及中间滑触线地面应与36V电动平车供电滑触线安装的电气工艺设计图配合使用，选用时需根据各工程设计提供的电动平车吨位、轨道及供电滑触线布置形式，确定轨道地面做法。
5.6电动平车轨道应采用弹性绝缘垫板，弹性绝缘垫板可根据工程实际选用塑胶垫板或橡胶垫板。5.7电动平车轨道及中间滑触线连接螺栓均采用硫磺水泥砂浆锚固于基础预留孔内，以利于绝缘说明
图集号
审核乐嘉龙舌和校对马青设计伦动页
06J305

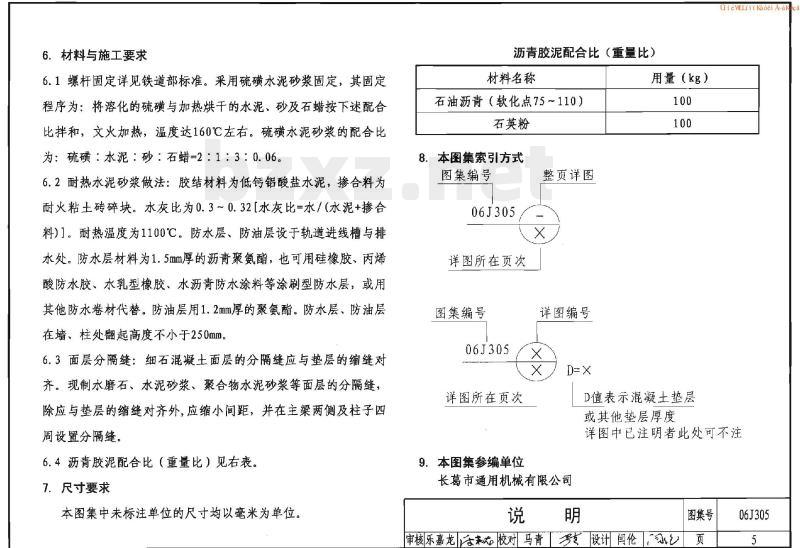

6．材料与施工要求
6.1螺杆固定详见铁道部标准。采用硫磺水泥砂浆固定，其固定程序为：将溶化的硫磺与加热烘干的水泥、砂及石蜡按下述配合比拌和，文火加热，温度达160℃左右。硫磺水泥砂浆的配合比为：硫磺：水泥：砂：石蜡-2：1：3：0.06。6.2耐热水泥砂浆做法：胶结材料为低钙铝酸盐水泥，掺合料为耐火粘土砖碎块。水灰比为0.3~0.32[水灰比=水/（水泥+掺合料）。耐热温度为1100℃。防水层、防油层设于轨道进线槽与排水处。防水层材料为1.5mm厚的沥青聚氮酯，也可用硅橡胶、丙烯酸防水胶、水乳型橡胶、水沥青防水涂料等涂刷型防水层，或用其他防水卷材代替。防油层用1.2mm厚的聚氨酯。防水层、防油层在墙、柱处翻起高度不小于250mm。6.3面层分隔缝：细石混凝土面层的分隔缝应与垫层的缩缝对齐。现制水磨石、水泥砂浆、聚合物水泥砂浆等面层的分隔缝，除应与垫层的缩缝对齐外，应缩小间距，并在主梁两侧及柱子四周设置分隔缝。
6.4沥青胶泥配合比（重量比）见右表7．尺寸要求
本图集中未标注单位的尺寸均以毫米为单位。沥青胶泥配合比（重量比）
材料名称
石油沥青（软化点75～110）
石英粉
8.本图集索引方式
图集编号
06J305
整页详图
详图所在页次
图集编号
06J305
详图所在页次
9．本图集参编单位
详图编号
用量（kg）
D值表示混凝土垫层
或其他垫层厚度
ieWLiiiKaoeiAak
详图中已注明者此处可不注
长葛市通用机械有限公司
审核乐嘉龙舌秋校对马青」鼓设计闫伦，动图集号
06J305
名称编号
凝土面层重载地面
荷载标准值
kPa（kN/m2）
构造简图
注：1．若地基承载力不满足要求，需进行地基加固处理2．地坪计算按一类环境考虑，不包括对抗裂有特殊要求的工程夯实土做法
构造做法
碎石夯入土中做法
1.150厚C20混凝土表面撒1:1水泥砂子随打随抹光，内配中6双向钢筋@150×1502.300厚级配碎石，压实系数0.95，地基承载力特征值fak≥100kPa3．素土夯实
3．150厚碎石夯入土中
1.150厚C20混凝土，表面撒1:1水泥砂子随打随抹光，内配中8双向钢筋@200×2002.300厚级配碎石，压实系数≥0.95，地基承载力特征值fak≥100kPa3．素土夯实
3．150厚碎石夯入土中
1.200厚C20混凝土表面撒1:1水泥砂子随打随抹光，内配中10双向钢筋@150×1502.300厚级配碎石，压实系数≥0.95，地基承载力特征值fak≥120kPa3．素土夯实
3．150厚碎石夯入土中
1.250厚C20混凝土表面撒1:1水泥砂子随打随抹光，内配虫12双向钢筋@150×150（双层筋）
2.300厚级配碎石，压实系数≥0.95，地基承载力特征值fuk>150kPa3.素土夯实
3．150厚碎石夯入土中
1.250淳C20混凝土表面撒1:1水泥砂子随打随抹光，内配±14双向钢筋@150×150（双层钢筋）
2.300厚级配碎石，压实系数≥0.95，处理后地基承载力特征值fak>200kPa3．素土夯实
3．150厚碎石夯入土中
混凝土面层重载地面
申核乐嘉龙校对孙衍法设计覃嘉仕整ieWLiiiKaoeiAaK
适用于均布堆载
的地面，不均布
堆载需要结构设
计另行计算
图集号
06J305
荷载标准值
kPa（ kN/m2）
构造简图
注：1．若地基承载力不满足要求，需进行地基加固处理。2．地坪计算按一类环境考虑，不包括对抗裂有特殊要求的工程夯实土做法
1.40厚C20耐热细石混凝土
2、水泥浆一道（内掺建筑胶）
构造做法
3.150厚C20混凝土，内配中6双向钢筋@150×150碎石夯入七中做法
4.300厚级配碎石，压实系数>0.95，地基承载力特征值fak>100kPa5．素土夯实
1.40厚C20耐热细石混凝土
2.水泥浆一道（内掺建筑胶）
5，150厚碎石夯入土中
3.150厚C20混凝土，内配中8双向钢筋@200×2004.300厚级配碎石，压实系数≥0.95，地基承载力特征值fak>100kPa5.素土夯实
1.40厚C20耐热细石混凝土
2.水泥浆一道（内掺建筑胶）
5.150厚碎石夯入土中
3.200厚C20混凝，内配中10双向钢筋@150×1504.300厚级配碎石，压实系数>0.95，地基承载力特征值fak≥120kPa5.素土夯实
1.40厚C20耐热细石混凝土
2.水泥浆一道（内掺建筑胶）
5.150厚碎石夯入土中
3.250厚C20混凝土，内配±12双向钢筋@150×150（双层钢筋）4.300厚级配碎石，匠实系数≥0.95，地基承载力特征值fak≥150kPa5.素土夯实
1.40厚C20耐热细石混凝土
2.水泥浆一道（内掺建筑胶）
5.150厚碎石夯入土中
3.250厚C20混凝土，内配±14双向钢筋@150×150双层钢筋）4.300厚级配碎石，压实系数≥0.95，地基承载力特征值fak≥200kPa5.素土夯实
5.150厚碎石夯入土中
耐热细石混凝土面层重载地面
审核乐嘉龙校对孙行法你设计罩嘉仕UiewLrrrKaoei Aak
1.适用于均布堆
载的地面，不
均布堆载需要
结构设计另行
计算。
2.地面温度
<1100℃。
图集号
06J305
荷载标准值 厚度
kPa(kN/m2)
构造简图
K YK Y G
注：1．若地基承载力不满足要求，需进行地基加固处理。0
夯实土做法
构造做法
1.10厚1:2.5水泥彩色石子水磨石地面2.20厚1:3水泥砂浆结合层
3.水泥浆一道（内掺建筑胶）
4.150厚C20混凝土，内配中6双向钢筋@150×150碎石夯入土中做法
5.300厚级配碎石，压实系数≥0.95，地基承载力特征值fak≥100kPa6.素土夯实
6.150厚碎石夯入土中
1.10厚1:2.5水泥彩色石子水磨石地面，表面磨光打蜡2.20厚1:3水泥砂浆结合层
3.水泥浆一道（内掺建筑胶）
4.150厚C20混凝土，内配中8双向钢筋@200×2005.300厚级配碎石，压实系数≥0.95，地基承载力特征值fak≥100kP6.素土夯实
1.10厚1:2.5水泥彩色石子水磨石地面2.20厚1:3水泥砂浆结合层
6.150厚碎石夯入土中
3.太泥浆一道（内掺建筑胶）
4.200厚C20混凝土，内配中10双向钢筋@150×1505.300厚级配碎石，压实系数≥0.95，地基承载力特征值fak>120kPa6.素土夯实
1.10厚1:2.5水泥彩色石子水磨石地面2.20厚1:3水泥砂浆结合层
3.水泥浆一道（内掺建筑胶）
6.150厚碎石夯入土中
4.250厚C20混凝土，内配±12双向钢筋@150×150（双层钢筋）5.300厚级配碎石，压实系数≥0.95，地基承载力特征值fak>150kPa6.素土夯实
1.10厚1:2.5水泥彩色石子水磨石地面2.20厚1:3水泥砂浆结合层
3.水泥浆一道（内掺建筑胶）
6.150厚碎石夯入中
4.150厚C20混凝土，内配±14双向钢筋@150×150（双层钢筋）5.300厚级配碎石，压实系数≥0.95，地基承载力特征值fak>200kPa6.素土夯实
2．地坪计算按一类环境考虑，不包括对抗裂有特殊要求的工程6．150厚碎石夯入土中
现制水磨石面层重载地面
审核乐嘉龙大。校对孙衍法飞设计罩嘉仕「uiewLirrKaoeiAak
1.水磨石石子尺寸
规格颜色见工程
设计。
2.水磨石分格缝分
格条可用铜板条
或玻璃条。
3.适洋于均布堆载
的地面，不均匀
堆载需要结构设
计另行计算。
图集号
06J305
荷载标准值
kPa( kN/m2)
构造简图
Y Y/ES
注：1．若地基承载力不满足要求，需进行地基加固处理，夯实土做法
1.1~2厚自流平环氧胶泥
2.环氧稀胶料一道
构造做法
碎石夯入土中做法
3.150厚C25混凝土随打随抹光，强度达标后，表面打磨，内配中6双向钢筋@150×1504.300厚级配碎石，压实系数>0.95，地基承载力特征值fak>100kPa5.素土夯实
1.1~2厚自流平环氧胶泥
2.环氧稀胶料一道
5.150厚碎石夯入土中
3.150厚C25混凝土随打随抹光，强度达标后，表面打磨，内配中8双向钢筋@200×2004.300厚级配碎石，压实系数≥0.95，地基承载力特征值fk≥100kPa5.素土夯实
1.1~2厚自流平环氧胶泥
2.环氧稀胶料一道
5.150厚碎石夯入土中
3.200厚C25混凝土随打随抹光，强度达标后，表面打磨，内配中10双向钢筋@150×1504.300厚级配碎石，压实系数>0.95，地基承载力特征值fak≥120kPa5.素土夯实
1.1~2厚自流平环氧胶泥
2.环氧稀胶料一道
5.150厚碎石夯入土中
3.250厚C25混凝土随打随抹光，强度达标后，表面打磨，内配虫12双向钢筋@150×150（双层钢筋）4.300厚级配碎石，压实系数0.95，地基承载力特征值fak>150kPa5.素土夯实
.1~2厚自流平环氧胶泥
2.环氧稀胶料一道
5.150厚碎石夯入土中
3.250厚C25混凝土随打随抹光，强度达标后，表面打磨内配虫14双向钢筋@150×150（双层钢筋）4.300厚级配碎石，压实系数>0.95，地基承载力特征值fak>200kPa5.素土夯实
2．地坪计算按一类环境考虑，不包括对抗裂有特殊要求的工程。5.150厚碎石夯入土中
自流平环氧胶泥面层重载地面
审核乐嘉龙「公校对」孙衍法莎设计覃嘉仕图集号
fieWLiirKaoeiA-ak
1.自流平环氧
胶泥楼地面
适用于易清
洁的食品加
工、实验室、
医院、制药
厂或耐磨抗
冲击的货仓
通道、交叉
通道等。
2.适用于均布
堆载地面，
不均匀堆载
另见结构设
06J305
荷载标准值
编号花
kPa(kN/m2)
构造简图
注：1．若地基承载力不满足要求，需进行地基加固处理，2．地坪计算按一类环境考虑，不包括对抗裂有特殊要求的工程。夯实土做法
构造做法
碎石夯入土中做法
1.40厚C20不发火细石混凝土（用石灰石、白云石骨料）2.水泥浆一道（内掺建筑胶）
3.150厚C20混凝土，内配中6双向钢筋150×1504.300厚级配碎石，压实系数>0.95，地基承载力特征值fak>100kPa5.素土夯实
5.150厚碎石夯入土中
1.40厚C20不发火细石混凝土（用石灰石、白云石骨料）2.水泥浆一道（内掺建筑胶）
3.150厚C20混凝土，内配中8双向钢筋200×2004.300厚级配碎石，压实系数>0.95，地基承载力特征值fak>100kPa5.素土夯实
5，150厚碎石夯入土中
1.40厚C20不发火细石混凝土（用石灰石、白云石骨料）2.水泥浆一道（内掺建筑胶）
3.200厚C20混凝土，内配中10双向钢筋150×1504.300厚级配碎石，压实系数≥0.95，地基承载力特征值fak≥120kPa5.素土夯实
5.150厚碎石夯入土中
1.40厚C20不发火细石混凝土（用石灰石、白云石骨料）2.水泥浆一道（内掺建筑胶）
3.250厚C20混凝土，内配±12双向钢筋150×150（双层钢筋）4.300厚级配碎石，压实系数>0.95，地基承载力特征值fak≥150kPa5.素土夯实
5，150厚碎石夯入土中
1.40厚C20不发火细石混凝土（用石灰石、白云石骨料）2.水泥浆一道（内掺建筑胶）
3.250厚C20混凝土，内配±14双向钢筋150×150（双层钢筋）4.300厚级配碎石，压实系数》0.95，地基承载力特征值fak≥200kPa5.素土夯实
3.不发火试验方法见《建筑地面工程施工质量验收规范》GB50209-2002附录A5.150厚碎石夯入土中
不发火细石混凝土面层重载地面uiewLrrrKaoeiAak
1.适用于有爆炸危险的厂
房、仓库等。其地面应
采用不发火材料作地面
面层。常用的地面面层
材料有：不发火细石混
凝土、不发火水泥砂浆
不发火沥青砂浆、木材、
不发火橡胶、不发火塑
料、不发火石材等。砂
浆混凝土的粗细骨料、
粉料等需用石灰石大理
石等。不发火的水磨石
分格条可用表面氧化的
铝条。
2.不发火地面需经不发火
实验合格后方可使用。
3.适用于均布堆载地面，
不均布堆载另见结构设
图集号
审核乐嘉龙含校对 孙衍法你站设计覃嘉仕页
06J305
荷载标准值
kPa( kN/m2)
构造简图
注：1.若地基承载力不满足要求，需进行地基加固处理2.地坪计算按一类环境考虑，不包括对抗裂有特殊要求的工程。000
夯实土做法
构造做法
1.25厚1:6石油沥青豆石压实面层2．沥青冷底子油一道
碎石夯入土中做法
3.150厚C20混凝土内配Φ6双向钢筋@150×1504.300厚级配碎石，压实系数≥0.95，地基承载力特征值fak≥100kPa5素土夯实
1.25厚1:6石油沥青豆石压实面层2．沥青冷底子油一道
5.150厚碎石夯入土中
3.150厚C20混凝土，内配中8双向钢筋@200×2004．300厚级配碎石，压实系数≥0.95，地基承载力特征值fak>100kPa5.素土夯实
1．25厚1:6石油沥青豆石压实面层2．沥青冷底子油一道
5.150厚碎石夯入土中
3.200厚C20混凝土，内配中10双向钢筋@150×1504．300厚级配碎石，压实系数≥0.95，地基承载力特征值fak≥120kPa5.素土夯实bZxz.net
1.25厚1:6石油沥青豆石汪实面层2．沥青冷底子油一道
5．150厚碎石夯入主中
3.250厚C20混凝土，内配虫12双向钢筋@150×150（双层钢筋）4.300厚级配碎石，压实系数≥0.95，地基承载力特征值fak≥150kPa5.素土夯实
1.25厚1:6石油沥青豆石压实面层2．沥青冷底子油道
5．150厚碎石夯入土中
3.250厚C20混凝二，内配Φ14双向钢筋@150×150（双层钢筋）4.300厚级配碎石，压实系数≥0.95，地基承载力特征值fak≥200kPa5．素土夯实
5．150厚碎石夯入土中
沥青混凝土面层重载地面
uiewWLrirKaoiAakA
1.适用于经常受机油、柴
油等直接作用的地面。
2.适用于有均布堆载的地
面。不均布堆载的地面
另见结构设计。
3.沥青豆石混凝土面层，
豆石粒径≤9.5。
4.沥青采用10号石油沥青
图集号
审核乐嘉龙。校对孙衍法你设计罩嘉仕轻页
06J305
重载地面变形缝设置要求及构造1.底层地面的变形缝，应按伸缝、缩缝与沉降缝分别设置。2.伸缝
2.1室内地面一般可不设置伸缝；室外地面采用混凝土垫层时应设置伸缝，其间距为20m。2.2伸缝构造见本页（1)节点。
2.3混凝土面层、垫层应分仓跳格浇筑。3.缩缝
3.1缩缝间距
3.1.1室内外地面的混凝土垫层，均应设置纵向缩缝和横向缩缝（见缩缝平面布置示意图）。纵向缩缝间距为3～6m，横向缩缝间距为6～12m。室外地面或高温季节施工的地面，缩缝间距宜采用下限值。3.1.2有防冻胀要求的地面，混凝土垫层的缩缝间距不大于3m×3m3.1.3室内地面的混凝土垫层采用加肋板的形式时，纵向和横向缩缝间距均为6~12m。高温季节施工时宜采用下限值。
3.2缩缝构造
3.2.1纵向缩缝的构造，当混凝土垫层厚度小于150时，宜采用平头缝（见本图集第13页①节点），当混凝土垫层厚度大于150时，可采用企口缝（见本图集第13页②节点）。3.2.2横向缩缝的构造，采用假缝（见本图集第13页③）节点）。3.2.3有防冻胀要求的地面，混凝土垫层的纵向和横向缩缝均应采用平头缝3.2.4采用加肋板形式的混凝土垫层，其纵向和横向缩缝均应采用平头缝（见本图集第13页（④节点）。4.沉降缝
4.1混凝土地面两侧荷载椎差悬殊需设置沉降缝时，可采用本图集第13页节点构造4.2当墙体沉降较大时，地面与墙体间可按本图集第13页（①节点设置沉降缝。g-s
纵向缩缝
混凝土垫层施工方向
横向缩缝
横向缩缝间距
UieWLiiiKaociAak
混凝士垫层缩缝平面布置示意图沥青胶泥填缝
钢筋混凝土垫层
干铺油毡一层
C15混凝土
重载地面变形缝设置要求及构造审核 乐嘉龙校对间伦设计马青线图集号
06J305
