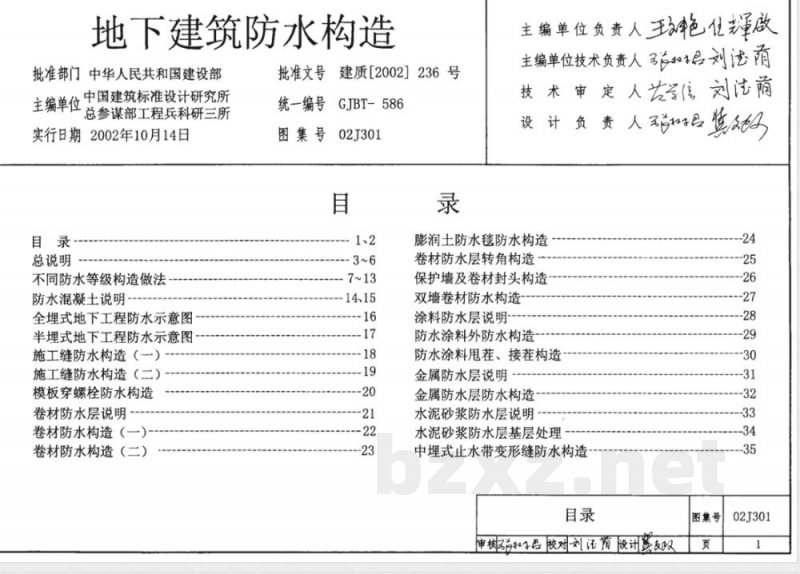

【其他行业标准】 地下建筑防水构造

地下建筑防水构造
批准部门中华人民共和国建设部主编单位中国建筑标准设计研究所总参谋部工程兵科研三所
实行日期2002年10月14日
总说明
不同防水等级构造做法
防水混凝土说明
全埋式地下工程防水示意图
半埋式地下工程防水示意图
施工缝防水构造（一）
施工缝防水构造（二）
模板穿螺栓防水构造
卷材防水层说明
卷材防水构造（一）
卷材防水构造（二）
批准文号建质[2002]236号
统一编号GJBT-586
图集号02J301
主编单位负责人现艳任短改
主编单位技术负责人刘法荫
技 术 审 定 人刘荫
设 计 负 责人
膨润土防水毯防水构造
卷材防水层转角构造
保护墙及卷材封头构造
双墙卷材防水构造
涂料防水层说明
防水涂料外防水构造
防水涂料甩茬、接茬构造
金属防水层说明
金属防水层防水构造
水泥砂浆防水层说明
水泥砂浆防水层基层处理
中埋式止水带变形缝防水构造
申核红子品校对刘法育设计友
图集号
02J301

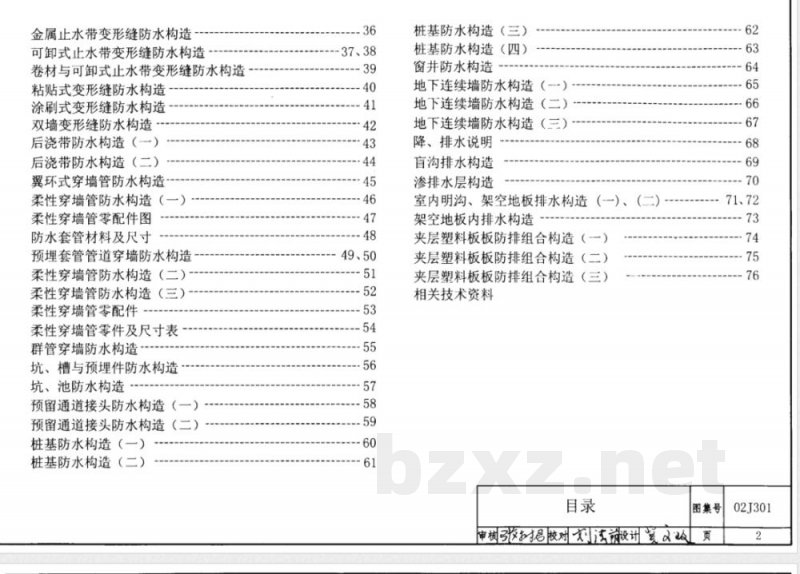

金属止水带变形缝防水构造
可卸式止水带变形缝防水构造
卷材与可卸式止水带变形缝防水构造粘贴式变形缝防水构造
涂刷式变形缝防水构造
双墙变形缝防水构造
后浇带防水构造（）
后浇带防水构造（二）
翼环式穿墙管防水构造
柔性穿墙管防水构造（一）
柔性穿墙管零配件图
防水套管材料及尺寸
预埋套管管道穿墙防水构造
柔性穿墙管防水构造（二）
柔性穿墙管防水构造（三）
柔性穿墙管零配件
柔性穿墙管零件及尺寸表
群管穿墙防水构造
坑、槽与预理件防水构造
坑、池防水构造
预留通道接头防水构造（一）
预留通道接头防水构造（二）
桩基防水构造（一）
桩基防水构造（二）
37、38
49、50
桩基防水构造（三）
桩基防水构造（四）
窗井防水构造
地下连续墙防水构造（-）
地下连续墙防水构造（二）
地下连续墙防水构造（三）
降、排水说明
盲沟排水构造
渗排水层构造
室内明沟、架空地板排水构造（一）、（二）架空地板内排水构造
夹层塑料板板防排组合构造（一）夹层塑料板板防排组合构造（二）夹层塑料板板防排组合构造（三）相关技术资料
71、72
图集号
核验招胶对划法设计
02J301

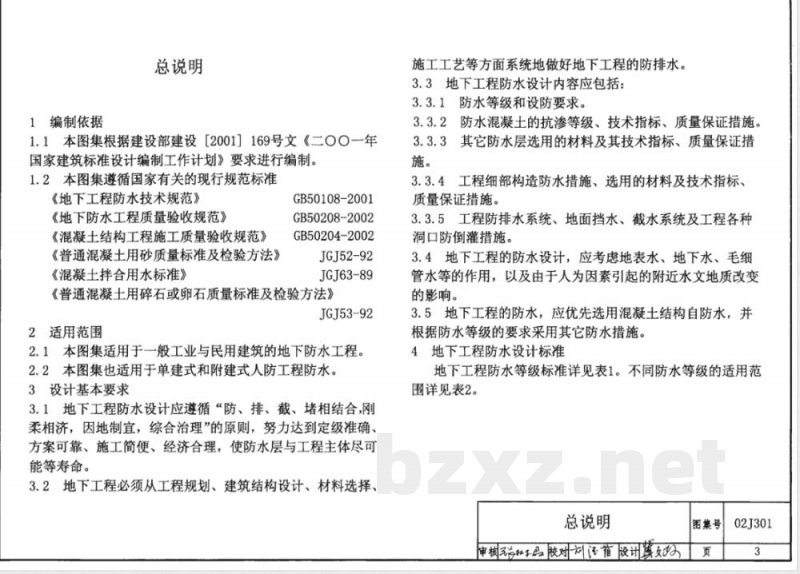

1编制依据
总说明
1.1本图集根据建设部建设[2001]169号文《二OO一年国家建筑标准设计编制工作计划》要求进行编制1.2本图集遵循国家有关的现行规范标准《地下工程防水技术规范》
《地下防水工程质量验收规范》《混凝土结构工程施工质量验收规范》《普通混凝土用砂质量标准及检验方法》《混凝土拌合用水标准》
GB50108-2001
GB50208-2002
GB50204-2002
JGJ52-92
JGJ63-89
《普通混凝土用碎石或卵石质量标准及检验方法》JGJ53-92
2适用范围
2.1本图集适用于一般工业与民用建筑的地下防水工程。2.2本图集也适用于单建式和附建式人防工程防水。3设计基本要求
3.1地下工程防水设计应遵循“防、排、截、堵相结合,刚柔相济，因地制宜，综合治理”的原则，努力达到定级准确、方案可靠、施工简便、经济合理，使防水层与工程主体尽可能等寿命。
3.2地下工程必须从工程规划、建筑结构设计、材料选择、施工工艺等方面系统地做好地下工程的防排水。3.3地下工程防水设计内容应包括3.3.1防水等级和设防要求。
3.3.2防水混凝土的抗渗等级、技术指标、质量保证措施3.3.3其它防水层选用的材料及其技术指标、质量保证措施。
3.3.4工程细部构造防水措施、选用的材料及技术指标质量保证措施。
3.3.5工程防排水系统、地面挡水、截水系统及工程各种洞口防倒灌措施。
3.4地下工程的防水设计，应考虑地表水、地下水、毛细管水等的作用，以及由于人为因素引起的附近水文地质改变的影响。
3.5地下工程的防水，应优先选用混凝土结构自防水，并根据防水等级的要求采用其它防水措施。4地下工程防水设计标准
地下工程防水等级标准详见表1。不同防水等级的适用范围详见表2。
总说明
图集号
审核治红胶对循设计读支页
02J301
防水等级
地下工程防水等级标准
不允许渗水，结构表面无湿渍
不允许漏水，结构表面可有少量湿渍工业与民用建筑：总湿渍面积不应大于总防水面积（包括顶板、墙面、地面）的1/1000；任意II级100m2防水面积上的湿渍不超过1处，单个湿渍的最大面积不大于0.1m2
其它地下工程：总湿渍面积不应大于总防水面积的6/1000：任意100m防水面积上的湿渍不超过4处，单个湿渍的最大面积不大于0.2m2有少量漏水点，不得有线流和漏泥砂Ⅲ级
任意100m2防水面积上的漏水点数不超过7处，单个漏水点的最大漏水量不大于2.5L/d，单个湿渍的最大面积不大于0.3m
有漏水点，不得有线流和漏泥砂整个工程平均漏水量不大于2L/m2.d；任意100m2防水面积的平均漏水量不大于4L/m.d防水等级
ⅢI级
表2：
地下工程防水等级适用范围
适用范围
人员长期停留的场
所；因有少量湿渍会使
物品变质、失效的贮物
场所及严重影响设备正
常运转和危及工程安全
运营的部位；极重要的
战备工程
人员经常活动的场
所；在有少量湿渍的情
况下不会使物品变质、
失效的贮物场所及基本
不影响设备正常运转和
危及工程安全运营的部
位；重要的战备工程
人员临时活动的场
所；一般战备工程
对渗漏水无严格要
求的工程
总说明
工程举例
地下办公用房、档
案库、文物库、配电间、
地铁车站、医院、剧院
重要的指挥工程、各种
物资储备仓库、防水要
求较高的生产车间、旅
馆、行李房、城市人行
一般生产车间、地
下车库、地铁隧道、平
战结合人防工程和住宅
地下室等
城市地下公共管线
沟，战备交通隧道和疏
散干道，水下隧道
涵洞等
图集号
审核胶对有股讯
02J301
5地下工程的防水设防要求应根据使用功能、结构形式，环境条件、施工方法及材料性能等因素按表3选用。明挖法地下工程防水设防
诱导缝
变形缝、
后浇带
施工缝
工程部位
水膨胀止水
止水電
止水電
防水學
胀止·
应选二种
应选二种
应选二种
应选一至二种
应选一至二种
应选一至二种
应选一至二种
宜选一至二种
宜选一至二种
宜选一至二种
宜选一种
宜选一种
宜选一种
宜选一种
应选一种
6施工要求
时降低基坑内的地下水位。防止地表水流入基坑，保持地各种防水材料、制品及配件应满足工程质量要求，符6.1
下水位低于施工面不小于500mm。合相应技术标准。
6.5变形缝防水宜采用埋入式橡胶、塑料止水带，当环境6.2各种拌合物的配比成份和调制方法应按标准严格执行。温度大于50C时宜采用金属止水带，止水带必须和防水混凝6.3加强薄弱环节的施工管理，如细部构造部位、局部坑土粘牢贴紧，位置准确，
槽、预留口等，确保防水层的整体连续性6.6柔性防水层的基层表面必须坚实、平整、不得有尖锐6.4地下工程防水施工期间，必须采取有效排水措施，随02J301
图集号
总说明
中树加胶对刘法首股训实文级
突出物，空鼓、松动、起砂和大于0.5mm的裂缝缺陷。防水层施工过程中或完成后均应分别采取保护措施，7注意事项
7.1防水工程必须由专业队伍施工，严禁非专业人员做防水施工。
7.2变更防水设计方案时须经设计人员认可后方可施工。7.3地下管道、地漏、出入口、窗井等应有防倒灌措施。8其它
8.1本图集包括混凝土结构防水、卷材防水、涂料防水、金属防水、水泥砂浆防水和降排水等，与本图集不同防水做法的选择可根据具体条件及《地下工程防水技术规范》GB50108-2001的有关条款规定执行。8.2本图集所注尺寸均以mm为单位，标高以m为单位。8.3本说明未尽事宜，均应按现行有关标准、规定办理。9索引方法
本图集中详图的编号及索引方法以下列标志为准图集号
X××X
节点详图号
详图所在页号
节点详图号
详图在本页
本图集参加编制单位：
天津新技术产业园区澳克新技术有限公司捷高中国有限公司
上海北蔡防水材料有限公司
哈尔滨天硕建材工业有限公司
哈尔滨雪佳集团有限公司
总说明
审核江告胶对划法游段计及饭
图集号
02J301
防水等级
构造简图
不同防水等级构造做法
构造做法
保护层
合成高分子防水卷材
找平层
防水混凝土侧墙
保护层
合成高分子防水卷材
找平层
防水混凝土顶板
防水混凝土底板
保护层
合成高分子防水卷材
找平层
保护层
高聚物改性沥青防水整材
找平层
防水混凝土侧墙
合成高分子防
水卷材必须双
层销设，总厚
高聚物改性沥
青防水卷材必
须双层铺设，
总厚度大6
防水等级
构造简图
构造做法
保护层
高聚物改性沥青防水卷材
找平层
防水混凝土顶板
防水混凝土底板
保护层
高聚物改性沥青防水卷材
找平层
膨润土防水毯
防水混凝土侧墙
膨润土防水毯
隔离层
防水混凝土顶板
不同防水等级构造做法
审核首和马胶对节讯
膨润土防水毯
厚度+6.4
图集号
02J301
防水等级
构造简图
构造做法
防水混凝土底板
隔离层
膨润土防水毯
保护层
水泥基柔性防水卷材
配套底胶料
找平层
防水混凝土侧墙
保护层
水泥基柔性防水卷材
配套底胶料
找平层
防水混凝土顶板
防水混凝土底板
保护层
水泥基柔性防水卷材
配套底胶料
找平层
水泥基柔性防水
卷材必须双层铺
设厚度大2.4
防水等级
构造简图
构造做法
保护层
自粘性橡胶沥青防水卷材
清洁剂一道
找平层
防水混凝土侧墙
保护层
自粘性橡胶沥青防水卷材
清洁剂一道
找平层
防水混凝土顶板
防水混凝土底板
自粘性橡胶沥青防水卷材
清洁剂一道
找平层
保护层
水泥基渗透结晶型防水涂料
防水混凝土侧墙
不同防水等级构造做法
审核校对江股计队
自粘性橡胶沥青
防水卷材厚度木
水泥基渗透结晶
型防水涂料用量
本1.0kg/m2
图集号
02J301
防水等级
构造简图
构造做法
水泥基渗透结晶型防水涂料
防水混凝土顶板
防水混凝土底板
水泥基渗进结晶型防水涂料
保护层
有机防水涂料
找平层（防水砂浆）
防水混凝土侧塔
保护层
有机防水涂料
找平层（防水砂浆）
防水混凝土顶板
有机防水涂料防
水层厚度大2
防水等级
构造简图
构造做法
防水混凝土底板
有机防水涂料
找平层（防水砂浆）
金属防水层
防水混凝土侧墙
金属防水层
防水混凝土顶板
防水混凝土底板
金属防水层
不同防水等级构造做法
审核校对心销股训艺
金属防水层采用
4~6厚钢板，表
面防锈处理
图集号
02J301
防水等级
构造简图
构造做法
合成高分子防水
卷材厚度卡1.5，
如果找平层选用
防水砂浆，可达
到I级防水
高聚物改性沥青
防水卷材厚度
大4，如果找平
层选用防水砂
浆，可达到I级
防水等级
构造简图
构造做法
不同防水等级构造做法
审核校对管设
水泥基柔性防水
卷材厚度大1.5
如果找平层选用
防水砂浆，可达
到I级防水
图集号
02J301
防水等级
构造简图
构造做法
自粘性橡胶沥青
防水卷材双层铺
设厚度大3
防水等级
构造简图
构造做法
保护层
有机防水涂料
隔离层
找平层
防水混凝土侧墙
保护层
有机防水涂料
隔离层
找平层
防水混凝土顶板wwW.bzxz.Net
防水混凝土底板
保护层
有机防水涂料
保护层
无机防水涂料
找平层
防水混凝土侧墙
不同防水等级构造做法
有机防水涂料防
水层厚度水2
无机防水涂料防
水层厚度木2
图集号
审树校对育设训尊
02J301
