ICS91.140.90

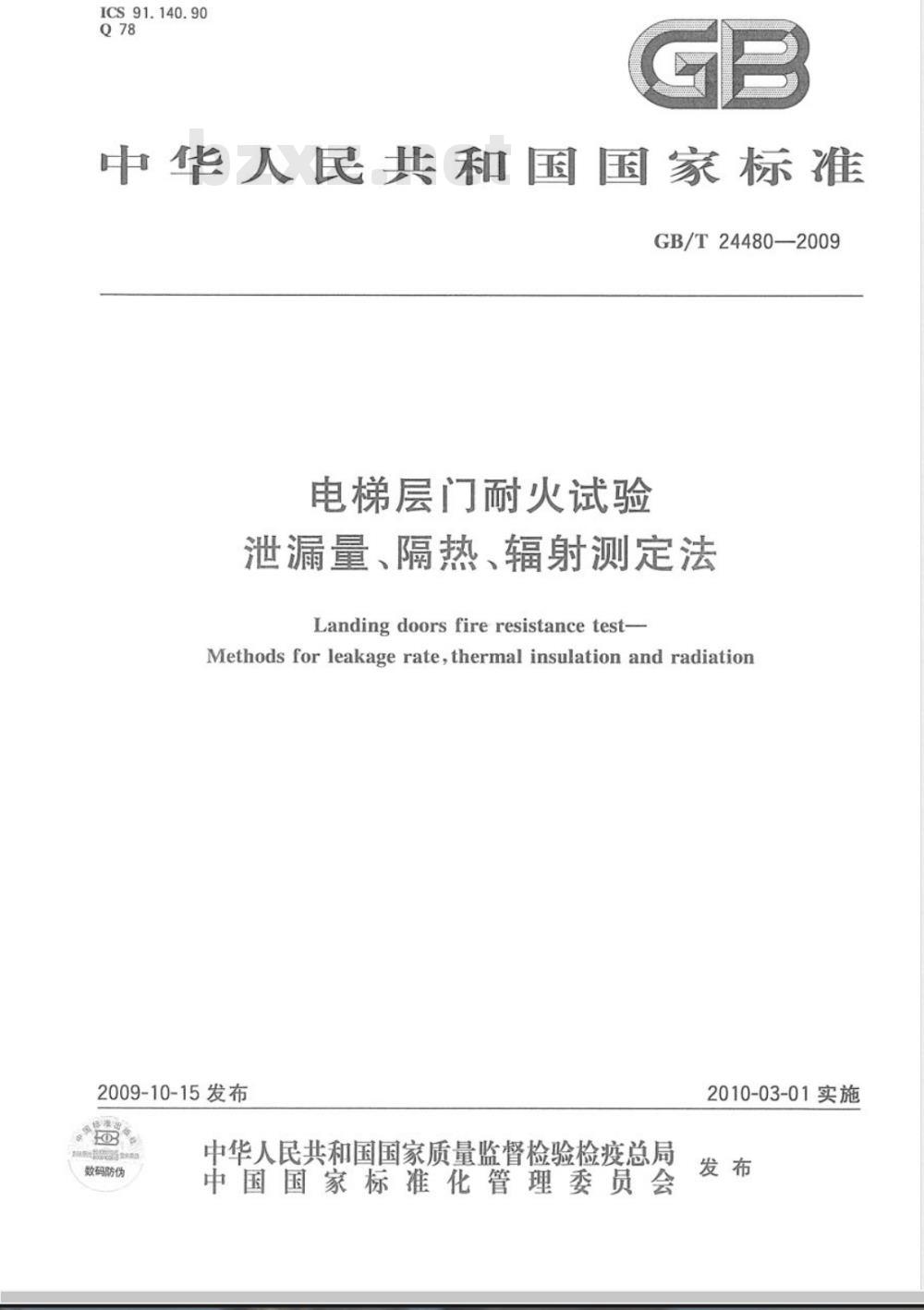

中华人民共和国国家标准
GB/T24480—2009
电梯层门耐火试验
泄漏量、隔热、辐射测定法
Landingdoors fireresistancetestMethods for leakage rate,thermal insulation and radiation2009-10-15发布
数码防伪
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-03-01实施
GB/T24480—2009

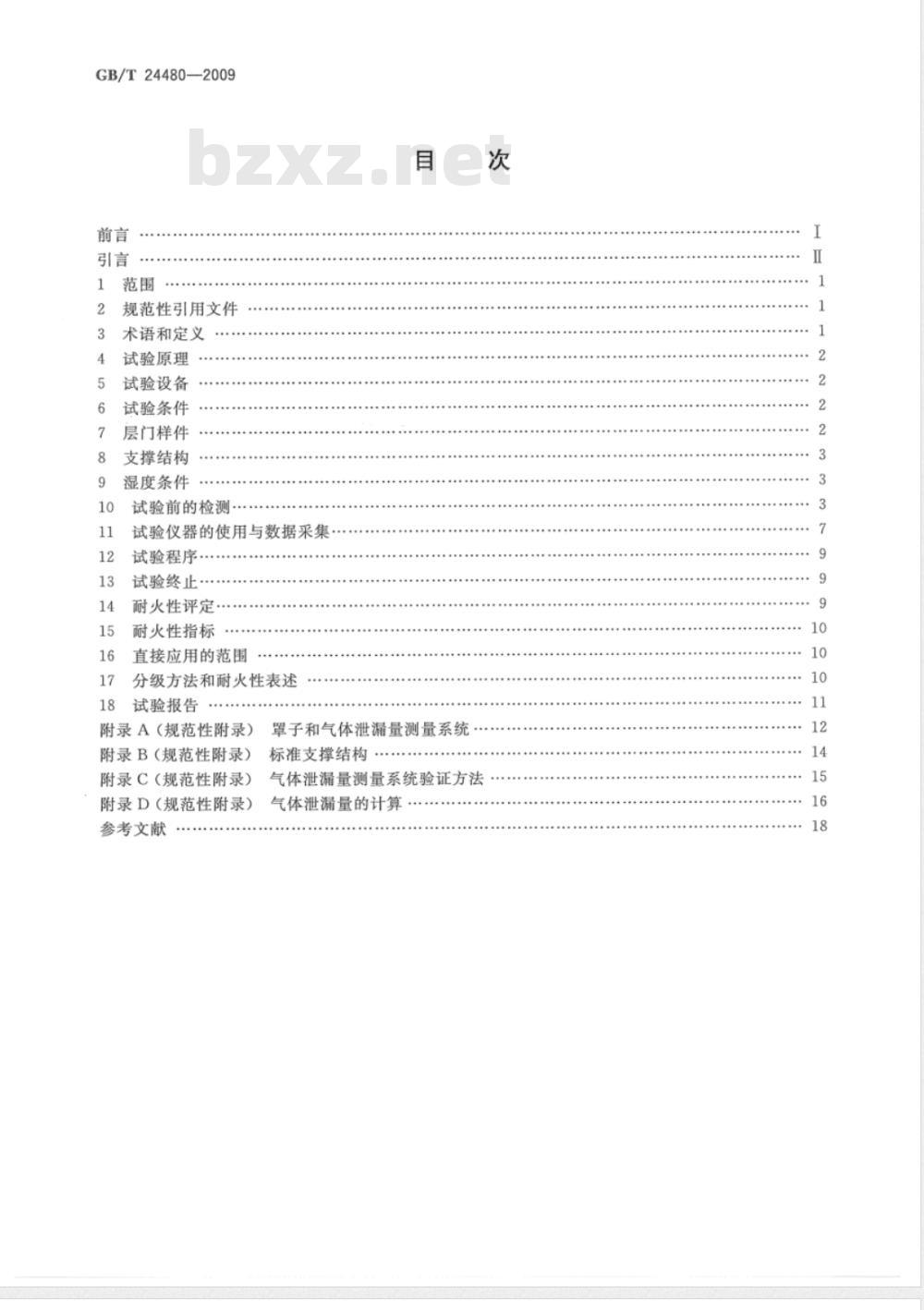

规范性引用文件
术语和定义
试验原理
试验设备
试验条件
层门样件
支撑结构
湿度条件
试验前的检测
试验仪器的使用与数据采集
试验程序
试验终止
耐火性评定·
耐火性指标
直接应用的范围
分级方法和耐火性表述
试验报告
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
附录D（规范性附录）
参考文献
罩子和气体泄漏量测量系统
标准支撑结构
气体泄漏量测量系统验证方法
气体泄漏量的计算
本标准等同采用EN81-58：2003《电梯制造与安装安全规范试验》(英文版）。
检查和试验
为了便于使用，本标准对EN81-58：2003做了下列编辑性修改：-将“本欧洲标准”改为“本标准”；GB/T24480-2009
第58部分：层门耐火

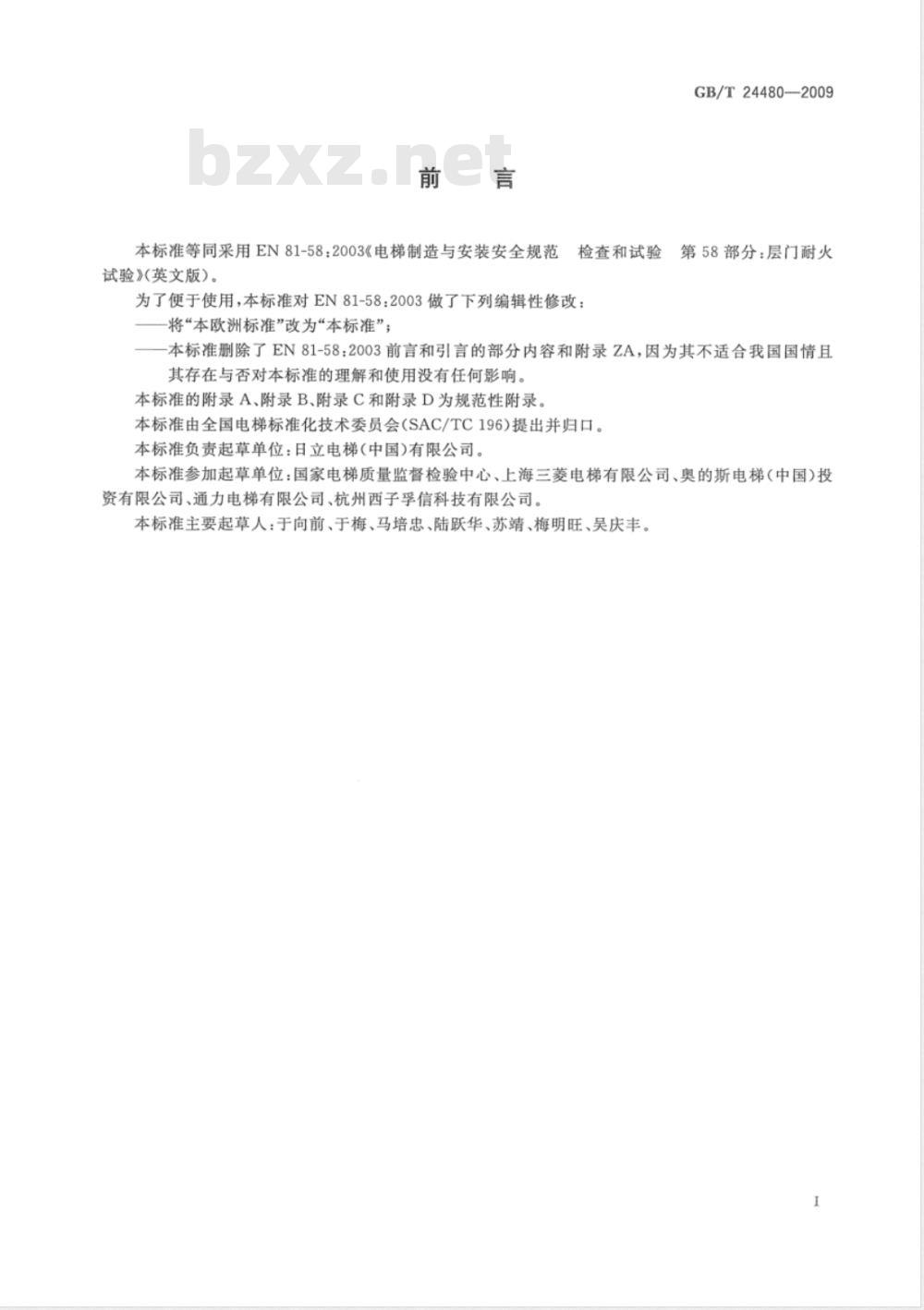

一本标准删除了EN81-58：2003前言和引言的部分内容和附录ZA，因为其不适合我国国情且其存在与否对本标准的理解和使用没有任何影响本标准的附录A、附录B、附录C和附录D为规范性附录。本标准由全国电梯标准化技术委员会（SAC/TC196)提出并归口。本标准负责起草单位：日立电梯（中国)有限公司。本标准参加起草单位：国家电梯质量监督检验中心、上海三菱电梯有限公司、奥的斯电梯（中国)投资有限公司、通力电梯有限公司、杭州西子孚信科技有限公司。本标准主要起草人：于向前、于梅、马培忠、陆跃华、苏靖、梅明旺、吴庆丰。I
GB/T24480-—2009
金第1部分：基本要求》中的基本原则，并引用了EN1634-1《对于本标准遵循EN1363-1《耐火试验门和隔板装置的耐火试验

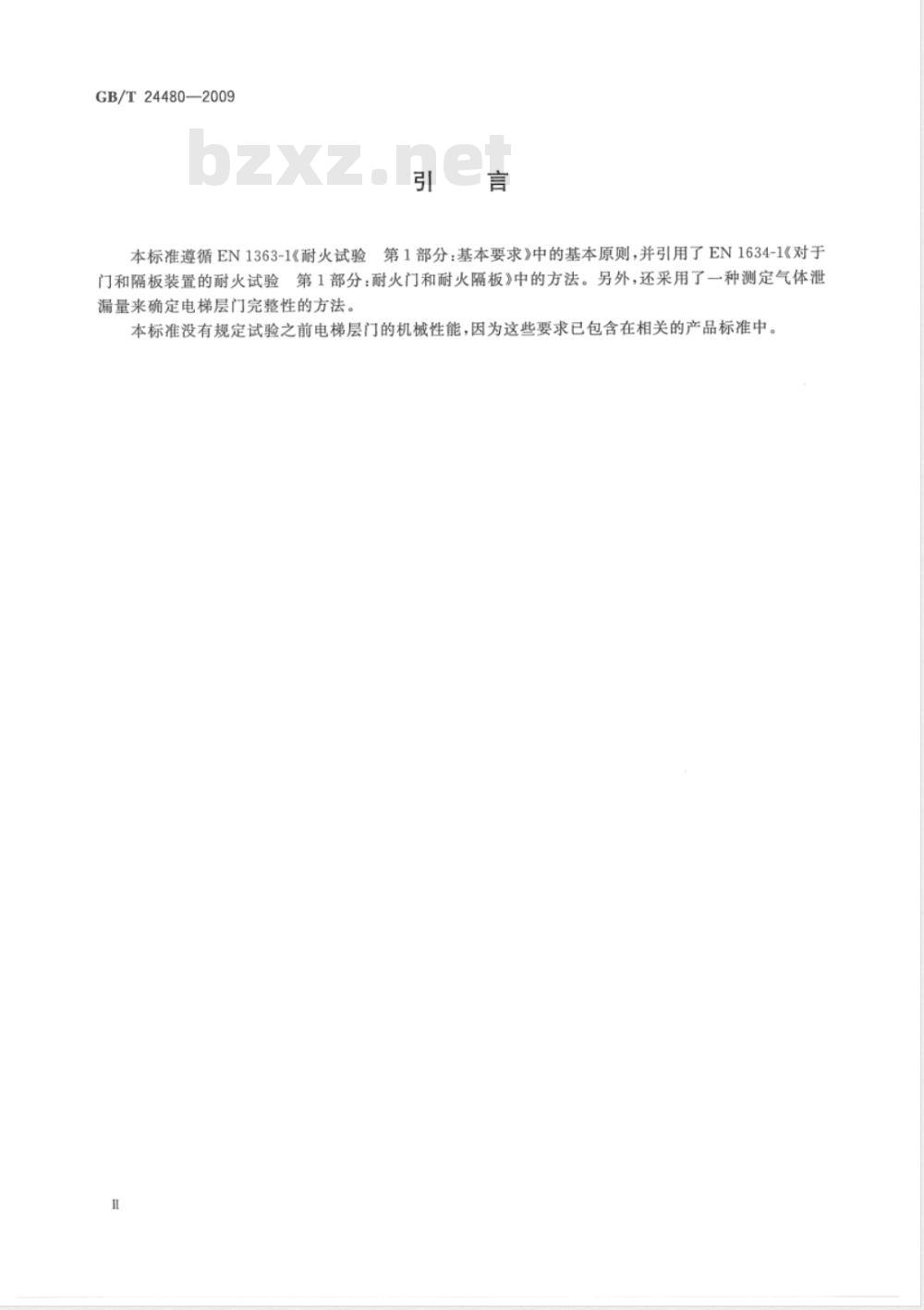

第1部分：耐火门和耐火隔板》中的方法。另外，还采用了一种测定气体泄漏量来确定电梯层门完整性的方法本标准没有规定试验之前电梯层门的机械性能，因为这些要求已包含在相关的产品标准中。1范围
电梯层门耐火试验
泄漏量、隔热、辐射测定法
GB/T24480—2009

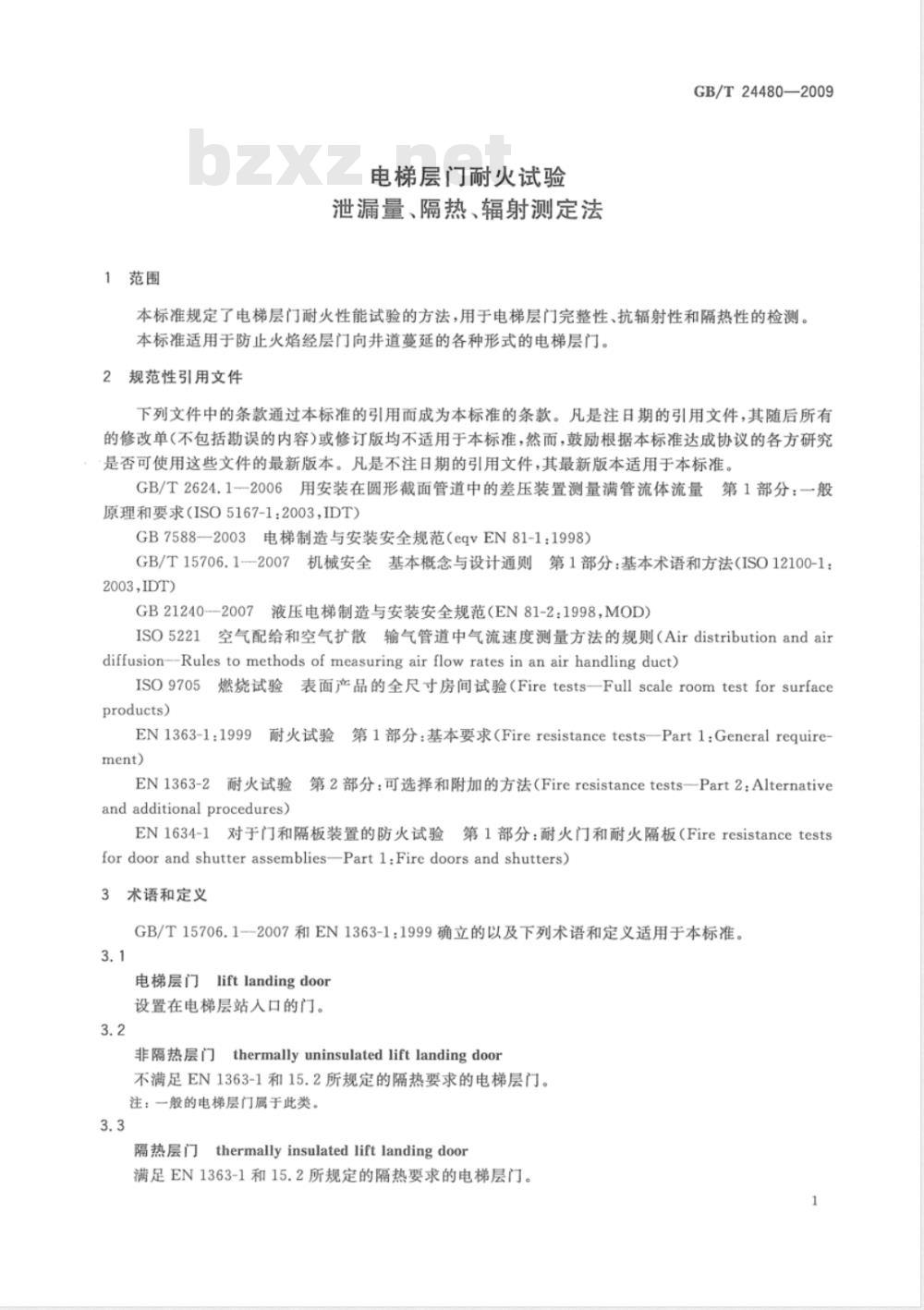

本标准规定了电梯层门耐火性能试验的方法，用于电梯层门完整性、抗辐射性和隔热性的检测。本标准适用于防止火焰经层门向井道蔓延的各种形式的电梯层门。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2624.1--2006用安装在圆形截面管道中的差压装置测量满管流体流量第1部分：一般原理和要求（ISO5167-1：2003，IDT）GB7588—2003电梯制造与安装安全规范（eqvEN81-1：1998）GB/T15706.1---2007机械安全基本概念与设计通则第1部分：基本术语和方法（ISO12100-1：2003,IDT)
GB21240-2007
液压电梯制造与安装安全规范（EN81-2：1998,MOD）ISO5221空气配给和空气扩散输气管道中气流速度测量方法的规则（Airdistributionandaixdiffusion--Rules to methods of measuring air flow rates in an air handling duct)ISO9705燃烧试验表面产品的全尺寸房间试验（Firetests—Fullscaleroomtestforsurfaceproducts)
EN1363-1:1999
耐火试验第1部分：基本要求（Fireresistancetests-一Part1：Generalrequire-ment)
EN1363-2耐火试验第2部分：可选择和附加的方法（Fireresistancetests-一Part2：Alternativeand additional procedures)
EN1634-1对于门和隔板装置的防火试验第1部分：耐火门和耐火隔板（Fireresistancetestsfordoorand shutterassemblies-Part1:Fire doors and shutters)3术语和定义
GB/T15706.1--2007和EN1363-1：1999确立的以及下列术语和定义适用于本标准。3.1
电梯层门liftlandingdoor
设置在电梯层站人口的门。
非隔热层门thermallyuninsulatedliftlandingdoor不满足EN1363-1和15.2所规定的隔热要求的电梯层门。注：一般的电梯层门属于此类。3.3
隔热层门thermallyinsulatedliftlandingdoor满足EN1363-1和15.2所规定的隔热要求的电梯层门。1
GB/T24480—2009
开门宽度dooropening
层门完全开启时的净宽。
门组件doorassembly
门框、门扇及导轨等组成的完整装置，用于电梯层站的出人口。它包括面板、构件、密封材料及操作件等。
gsupportingconstruction免费标准下载网bzxz
支撑结构
在试验架或加热炉正面开口处设置的用于支撑电梯层门的机械构件。3.7
泄漏量leakagerate
电梯层门侧的气体压力过大而导致热气单位时间内通过门间隙和门裂缝的总流量。4试验原理
4.1EN1634-1包含了一种用于确定门耐火性能的方法，这种门的任何一侧都可能暴露于建筑物的火焰中，需要它们来阻止火焰从一侧到另一侧的蔓延。电梯层门是一种特殊用途的门，通常认为火灾从特定方向发生，也就是层站一侧，这样就会仅仅在火焰进人电梯井道之后才会发生危险。电梯层门一般都不设计成具有双向阻断热气通道的能力。4.2本试验包括将电梯层门层站侧暴露于高温条件下一段时间，并在这段时间内评估门的耐火性能，高温条件的详细说明见EN1363-1中的相关规定。试验期间，在炉内气体向低温一侧泄漏的情况下，门受火面的整个高度上都存在正压力。在背火面安置一个罩子来收集泄漏的气体，用一台引风机通过一根连接有测量流动气体体积系统的管道将这些气体抽走（见附录A）。用CO作为跟踪气体，在加热炉和气流测量点测量气体浓度，通过监测气流速度和温度，可计算出热气通过电梯层门的泄漏量。本方法给出了热气泄漏随时间变化的记录，它可按常规条件进行修正，为评估门作为一道有效防火屏障的能力提供了依据。
5试验设备
5.1加热炉应符合EN1363-1要求。5.2罩子应符合附录A规定。
5.3泄漏测量装置应符合附录A规定。6试验条件
6.1加热炉应按EN1363-1所要求的温度-时间曲线进行控制。6.2加热炉应能使层门样件受火面在整个高度上保持正压，其地坎处压力值应保持在（2士2)Pa范围内。
注：层门样件高度方向上的压力梯度大约为8.5Pa/m。7层门样件
7.1结构
层门样件应能完整地表现门组件所有的必要特征。7.2数量
如果仅需要得到电梯层门在层站侧暴露在高温条件下的特征，则仅需提供一套层门样件。如果需2
要按照10.2的方法检验电梯层门的结构，则需要提供第二套层门样件。7.3尺寸
GB/T24480-2009
层门样件应是全尺寸或是能适应加热炉的最大尺寸。加热炉前开口的典型尺寸是3mX3m，对于典型的3mX3m的加热炉，为了暴露出至少200mm宽的支撑结构，其支撑结构的开口应限制在2.6m×2.8m(宽×高）以内。
7.4安装
层门样件应安装在具有足够的耐火性能的支撑结构上。支撑结构应先安装在试验架内并预留出安装层门样件的空间。支撑结构两个垂直边和顶部的宽度不应小于200mm。层门样件与支撑结构之间连接的设计，包括连接件所用的材料，都应与实际使用的类型相同。层门样件与支撑结构的位置关系也应与实际情况一致。如果没有特殊要求，则试验前层门样件的安装间隙应为符合GB7588—2003和GB21240--2007要求的最大值。
8支撑结构
为了试验结果可以被直接应用，层门样件应竖直安装在附录B中规定的标准支撑结构上。注：如果试验时的支撑结构是一种能够在实际中使用的特定型式，则试验结果仅适用于这种结构。9湿度条件
9.1层门样件、支撑结构以及所用的密封材料应满足EN1363-1和EN1634-1要求。如果电梯层门主要由非吸湿性的材料构成，则不需要干燥处理。如果已知支撑结构的含水量对于层门样件或固定系统的性能没有影响，则也不必要对其进行干燥处理。9.2如果有必要，应提供电梯层门所使用材料的样品来检测其含水量。10试验前的检测
10.1概述
试验前，应检查层门样件的结构完整性以及间隙尺寸和啮合尺寸是否与门组件产品图样一致，同时确认层门样件能够正常使用。
10.2结构细节
层门样件在试验室安装前，试验申请人应将层门样件的完整、详细说明书提交给试验负责人。此说明书应足够详细以使试验人员能在试验前检查层门样件，并应确保所提供信息的准确性。试验层门样件应按EN1363-1的要求进行确认。为避免破坏层门样件或考虑到试验后的层门样件无法评估其结构细节，试验人员可取消对层门样件结构细节的检查，但应选择下列两种方法之一进行确认：a）试验人员应要求检查被测门组件的加工过程：试验申请人应按试验要求另外提供一套门组件或门组件的一部分（如：门扇）。试验人员可任b
意地选择用于试验和结构检查的层门样件。10.3间隙尺寸和啮合尺寸
层门样件的运动部件与固定部件之间的间隙尺寸应在试验前进行测量。应测量多个尺寸来描述间隙的真实情况，沿着每一个侧面或边缘至少测量三个尺寸。间隙尺寸应精确到士0.5mm。图1到图4列出了不同类型的电梯层门和需要记录的间隙。啮合的深度和安全导向尺寸（如果有）也应测量和记录。
GB/T24480—2009
-间隙测量位置；
d-变形测量位置;
H-净高度；
W净宽度。
图1单扇旋转门的间隙(g)和变形尺寸(d)！
间隙测量位置；
一变形测量位置；
H--净高度；
W—净宽度。
图2双扇旁开门的间隙(g)和变形尺寸(d)GB/T24480—2009
GB/T24480—2009
间隙测量位置；
变形测量位置；
一净高度；
W——净宽度。
图3中分门的间隙（g)和变形尺寸（d)AA
间隙测量位置；
变形测量位置；
10.4功能性检查
H-净高度；
W-—净宽度。
图4多扇滑动门的间隙（g)和变形尺寸(d)GB/T24480—2009
试验前，应将层门样件尽可能最大限度地进行开关门功能性检查，开门宽度最小为150mm。11试验仪器的使用与数据采集
11.1加热炉热电偶
加热炉热电偶的性能、数量和位置应符合EN1634-1有关门测试要求。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
