【国家标准(GB)】 电梯、自动扶梯和自动人行道数据监视和记录规范

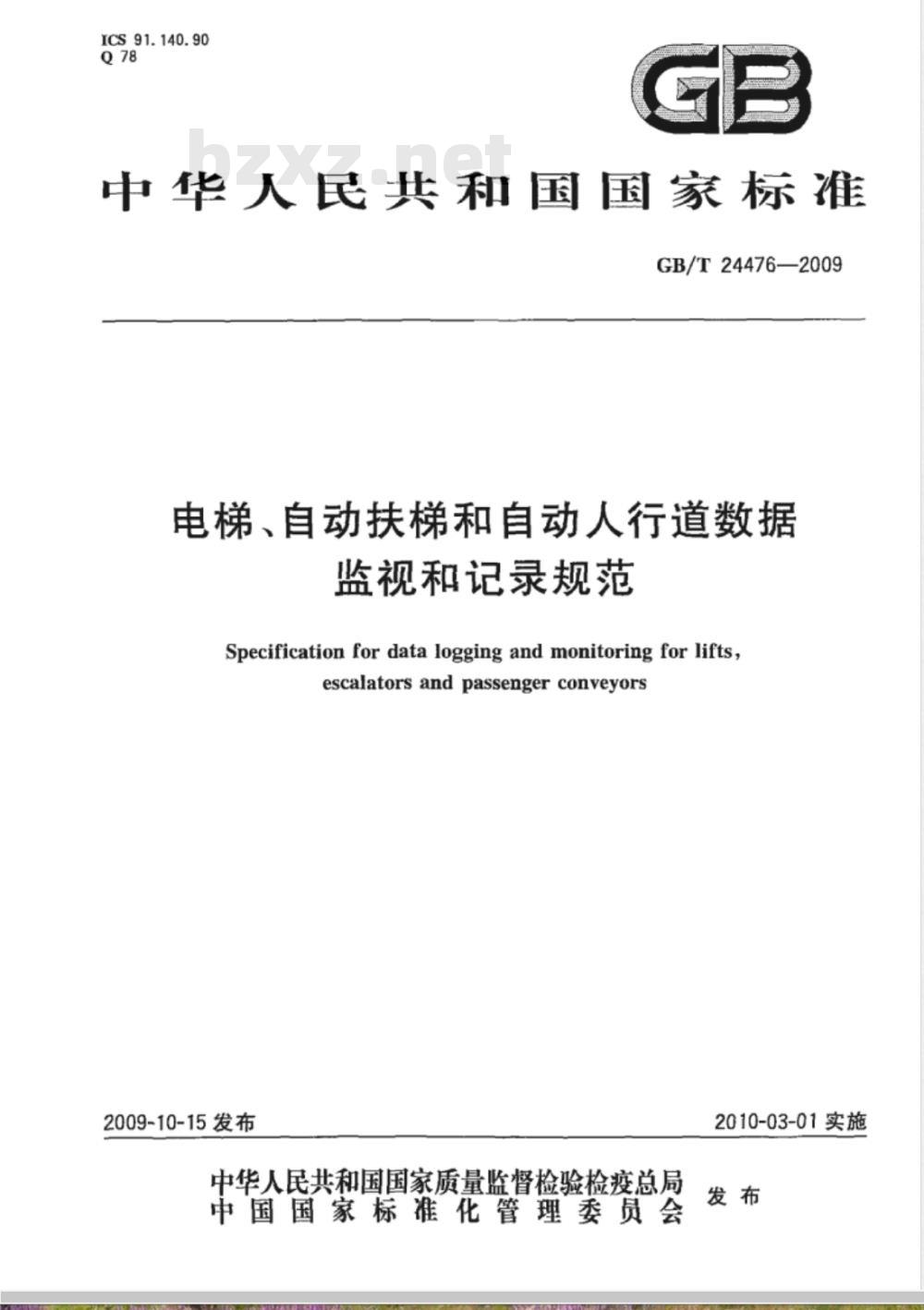

ICS 91.140.90
中华人民共和国国家标准
GB/T24476—2009
电梯、自动扶梯和自动人行道数据监视和记录规范
Specification for data logging and monitoring for lifts,escalatorsandpassengerconveyors2009-10-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-03-01实施

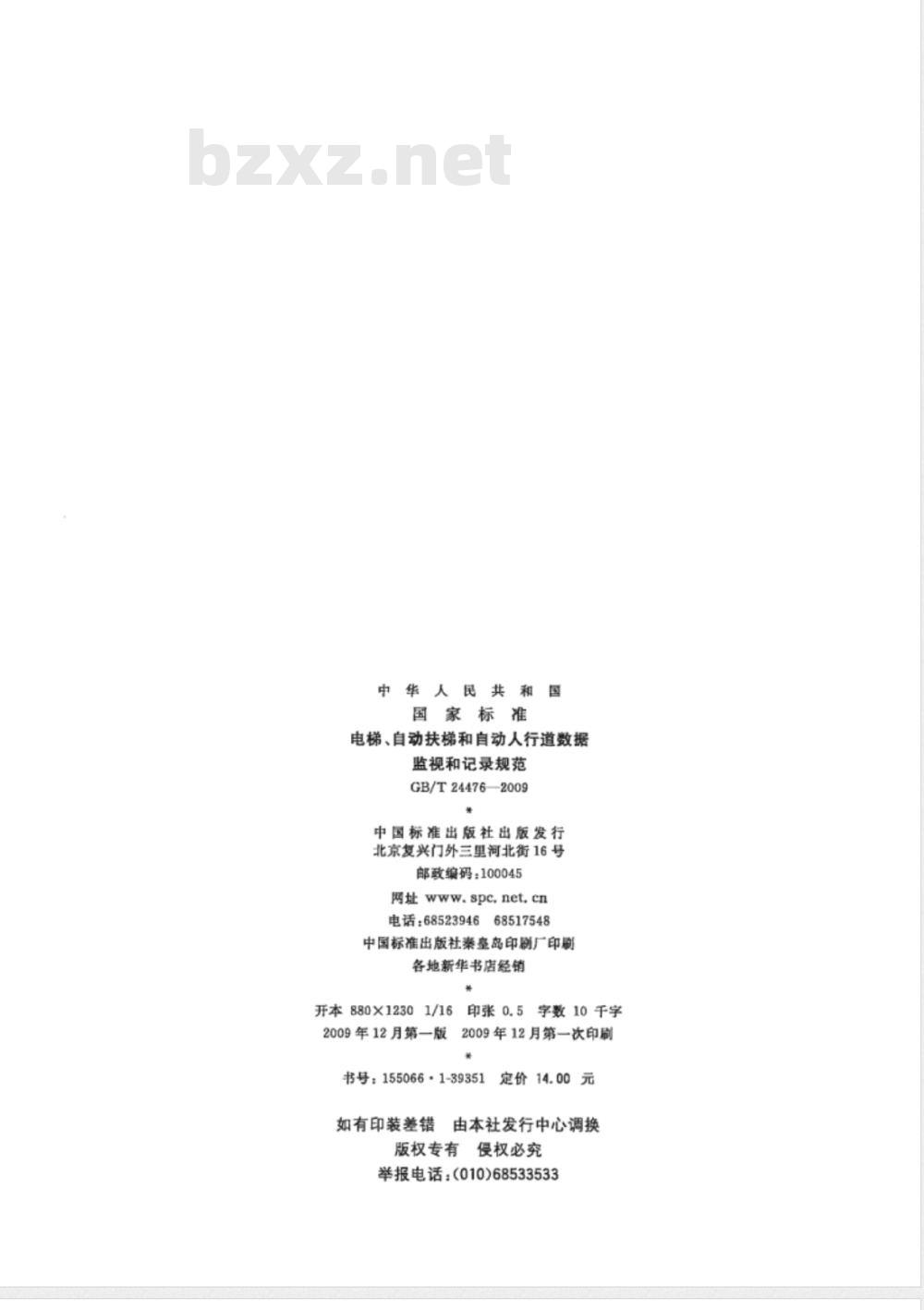

中华人民共和国
国家标bzxZ.net
电梯、自动扶梯和自动人行道数据监视和记录规范
GB/T24476—2009
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印剧厂印剧各地新华书店经销
开本880×12301/16
2009年12月第一版
印张0.5
字数10千字
2009年12月第一次印刷
书号：155066·1-39351定价14.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68533533
GB/T24476—2009

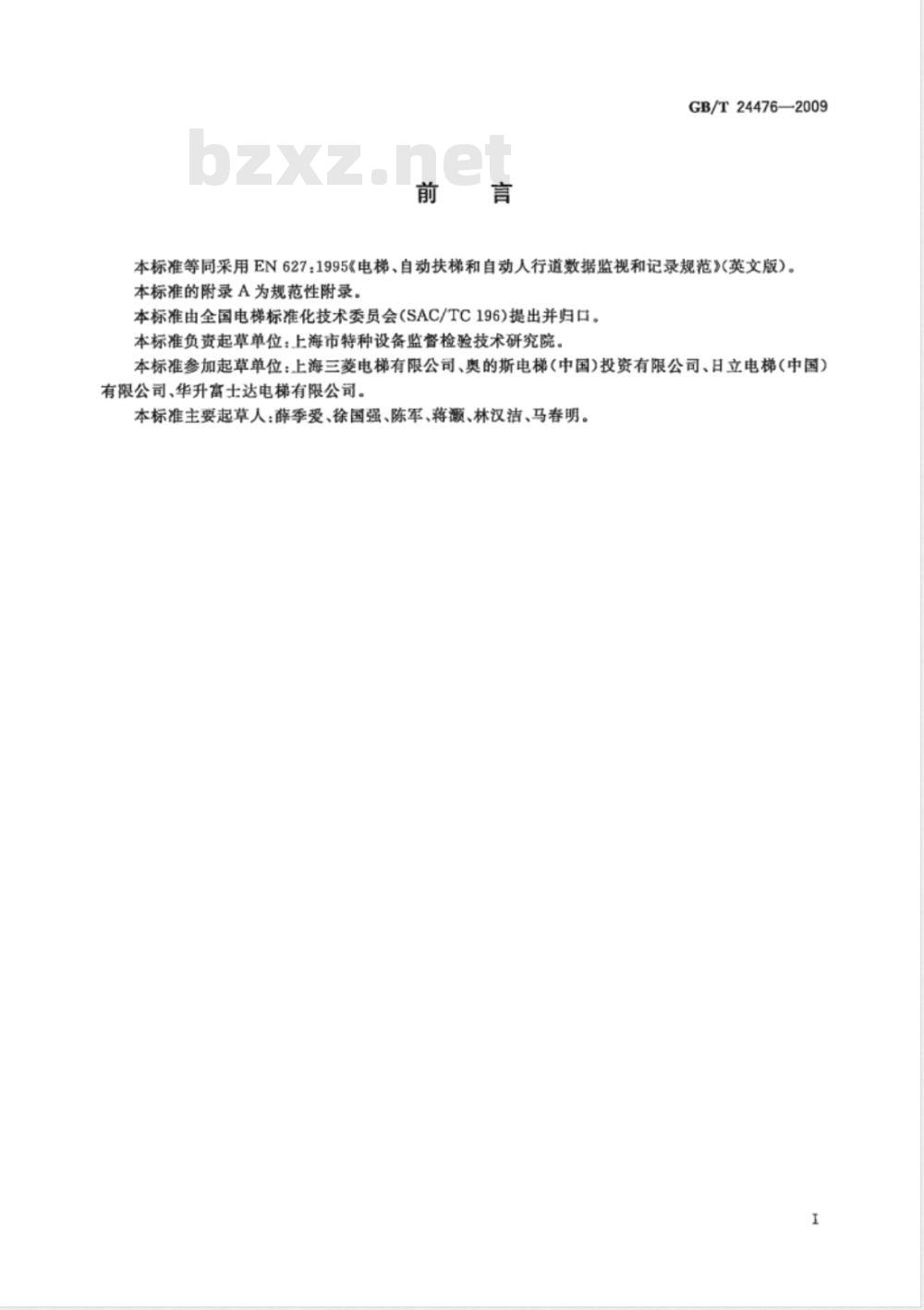

本标准等同采用EN627：1995&电梯、自动扶梯和自动人行道数据监视和记录规范》（英文版）。本标准的附录A为规范性附录。
本标准由全国电梯标准化技术委员会(SAC/TC196)提出并归口。本标准负资起草单位：上海市特种设备监督检验技术研究院。本标准参加起草单位：上海三菱电梯有限公司、奥的斯电梯（中国)投资有限公司、日立电梯（中国）有限公司、华升富士达电梯有限公司。本标准主要起草人：薛季爱、徐国强、陈军、蒋灏、林汉洁、马春明。GB/T24476—2009

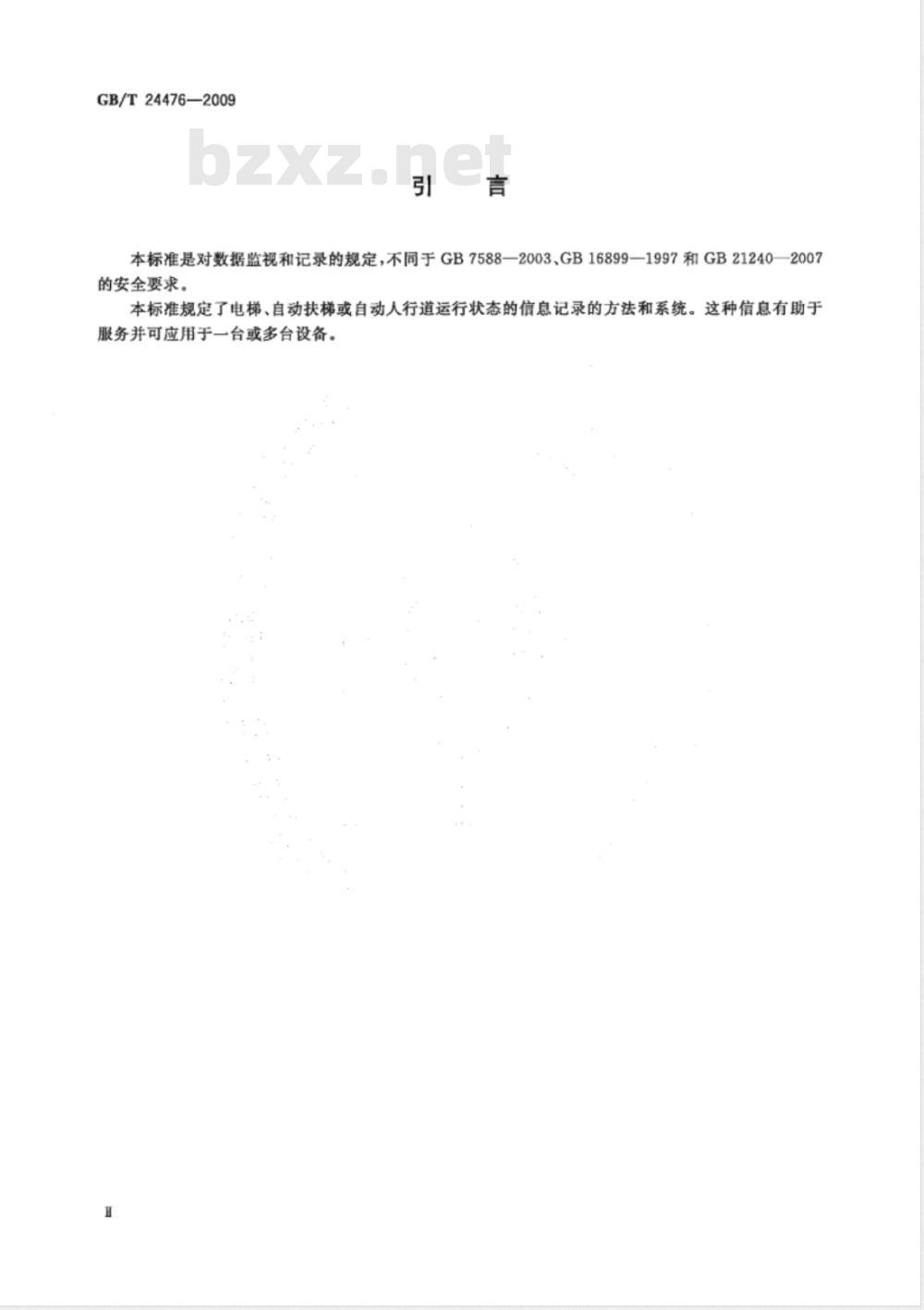

本标准是对数据监视和记录的规定，不同于GB7588—2003、GB16899—1997和GB21240—2007的安全要求。
本标准规定了电梯、自动扶梯或自动人行道运行状态的信息记录的方法和系统。这种信息有助于服务并可应用于一台或多台设备。I

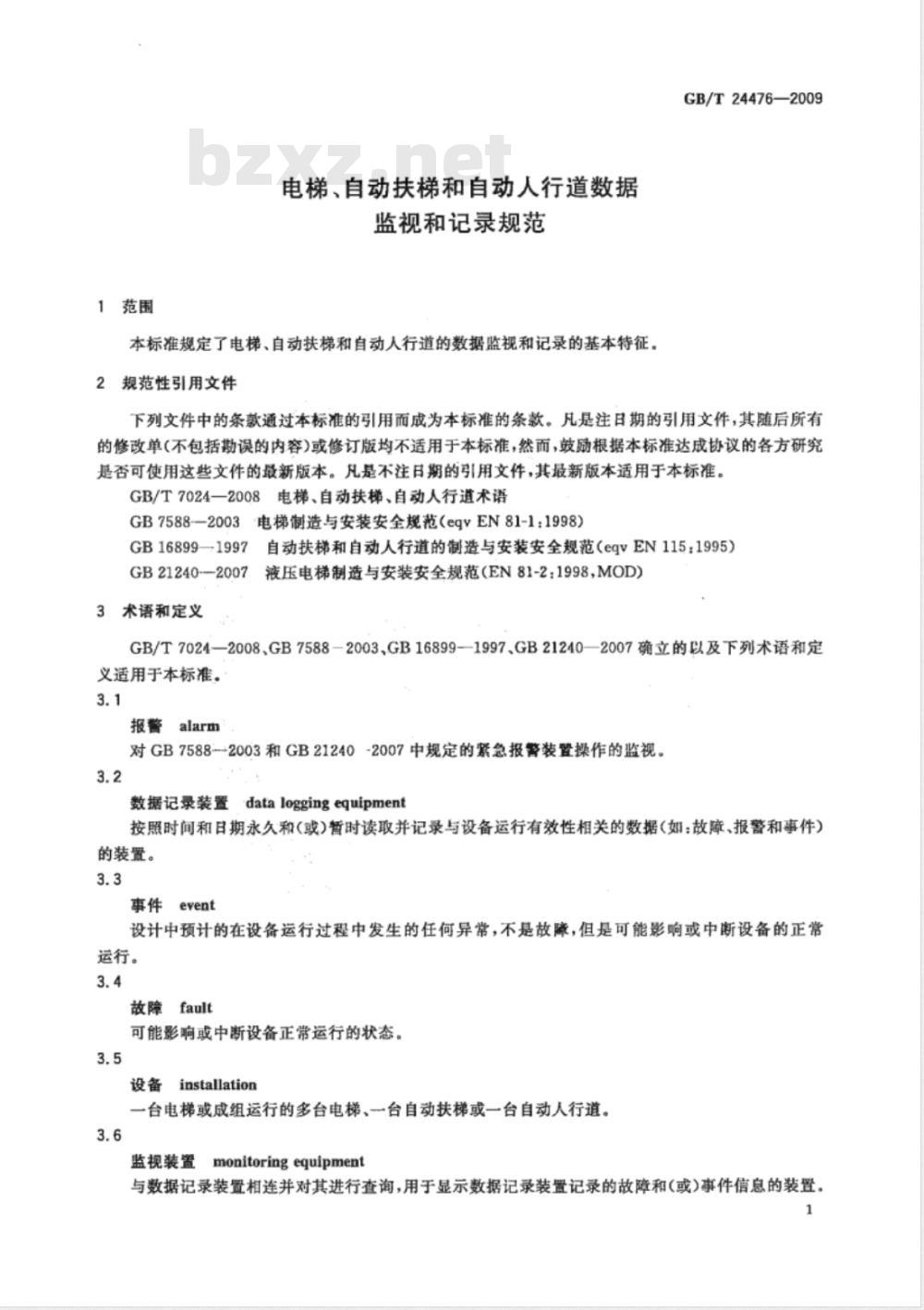

1范围
电梯、自动扶梯和自动人行道数据监视和记录规范
本标准规定了电梯、自动扶梯和自动人行道的数据监视和记录的基本特征。2规范性引用文件
GB/T24476—2009
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T7024一2008电梯、自动扶梯、自动人行道术语GB7588-—2003电梯制造与安装安全规范（eqvEN81-1：1998)GB16899—1997自动扶梯和自动人行道的制造与安装安全规范（eqvEN115：1995）GB21240-—2007液压电梯制造与安装安全规范（EN81-2：1998,MOD）3术语和定义
GB/T7024—2008、GB7588-2003,GB16899—1997、GB21240—2007确立的以及下列术语和定义适用于本标准。
报警alarm
对GB7588-+2003和GB21240-2007中规定的紧急报警装暨操作的监视。3.2
tdataloggingequipment
数据记录装置
按照时间和日期永久和(或)暂时读取并记录与设备运行有效性相关的数据（如：故障、报警和事件)的装置。
事件event
设计中预计的在设备运行过程中发生的任何异常，不是故，但是可能影响或中断设备的正常运行。
故障fault
可能影响或中断设备正常运行的状态。3.5
设备installation
台电梯或成组运行的多台电梯、一台自动扶梯或一台自动人行道。3.6
tmonitoringequipment
监视装置
与数据记录装置相连并对其进行查询，用于显示数据记录装置记录的故障和（或)事件信息的装置。1
GB/T24476—2009
现场通信装置on-siteequipment与设备或数据记录装置相连，并具有不与其他设备或装置共享的专用通信链接的设备。4数据记录
应根据表A.1至表A.6所列的相应代码和发生的时间、日期识别数据记录装置记录的故障、报警和事件。代码的前两位足够应用于表示故障/报警/事件的种类。在表A，2至表A.6中以“*”表示的后两位可用于故障、报警或事件的辅助识别。这些代码不应用于其他目的。注：设备的一个故障或事件可能导致多个代码被记录。记录的时间和期应以数据记录装置的内部时钟为基准。监视及报告
5.1所有与设备相关的通信装置应获得有关方的认可，且应尽可能安装在设备所在区域范围之内。监视装置可安装在机房内和（或）机房外（远程点）。5.2现场通信装置应能自动传送表A.2至表A6中列出的故障、报警和事件。5.3现场通信装置应能与一个或多个远程点进行通信。5.4应能在远程点与现场通信装暨进行通信以获得设备的当前状态并读取数据。应提供安全系统，例如密码，以控制通信链接。如果在读取数据过程中发生故障或报警，则故障或报警优先于读取数据。5.5通过单一的通信链接可将多台设备连接到-个中心点。5.6如果数据记录装置不能保持通信链接时，应至少保存最近的十条记录(指故障、报警和事件的总和)。6硬件
6.1应提供备份使数据至少保持8h。6.2如果GB7588一2003和GB21240一2007中指定的紧急报警装置的信号通过数据记录及监视装置通信，则报警功能传输能力在断电后应至少保持1h。6.3数据记录装置的连接或故障不应妨碍设备符合相关国家标准中指定的安全规则。2
表编号
(规范性附录）
本标准表A.2至表A.6中指定的代码。保留用于以后增加至本标准的代码。b
代码分配
可选?
C本标准中已用代码和保留代码以外的可供自由使用的代码。表A.2
10*等
42*号
无放障记录
安全回路断路
表编号
电梯故障代码
GB/T24476-2009
自动扶梯和自动人行道
已用·
数据记录装置中的所有故障记录已被清除保韶
任何安全开关断开(例如：松绳、超速、门锁等)运行时门锁回路断路
关门故障
轿厢在开门区域外停止
按钮卡住
电梯启动失败
电梯供电电压过低
未分配
自检失败
运行时间限制器动作
楼层位置丢失
驱动系统温度过高
开门故障
无事件记录
电梯主电源断电
检修运行模式
电梯在运行过程中，层门或轿门安全回路断路(门锁瞬闻断开)未按设定的参数关门
任何轿厢或层站呼叫指令在轿厢停止该层后仍持续保持登记状态，并超过预定的时间
供电电源超出范围
电梯按照规定的时间间隔自动登记的指令运行失败（如果有）在规定的时间内没有到达下一楼层的开门区域(见GB7588—2003的12.10或者GB21240—2007的12.12)电梯楼层位置重新设暨
未按设定的参数开门
表A.3电梯事件代码
轿朋返回正常服务或数据记录装置中的所有事件记录已被清除无主电源
GB/T24476—2009
消防服务模式
数据记录停止
44*开
轿厢专用模式
应急电源运行
报警按钮动作
无故障记录
安全回路断路
供电电压过低
梳齿开关动作
驱动主机温度过高
无事件记录
主电源断电
检修运行模式
紧急停止动作
GB/T24476-2009
表A.3(续）
当授权人员在现场和数据记录被禁止时（见90**）电梯不响应层站召唤
电梯报警代码
未被44**禁止
自动扶梯和自动人行道故障代码说
数据记录装暨中的所有故摩记录已被清除任何安全开关断开(例如：梯级下陷、扶手带断裂）自动扶梯和自动人行道事件代码说
自动扶梯或自动人行道返回正常服务或数据记录装置中的所有事件记录已被清除
无主电源
