【国家标准(GB)】 导电和抗静电纤维增强塑料电阻率试验方法

1s 83.120

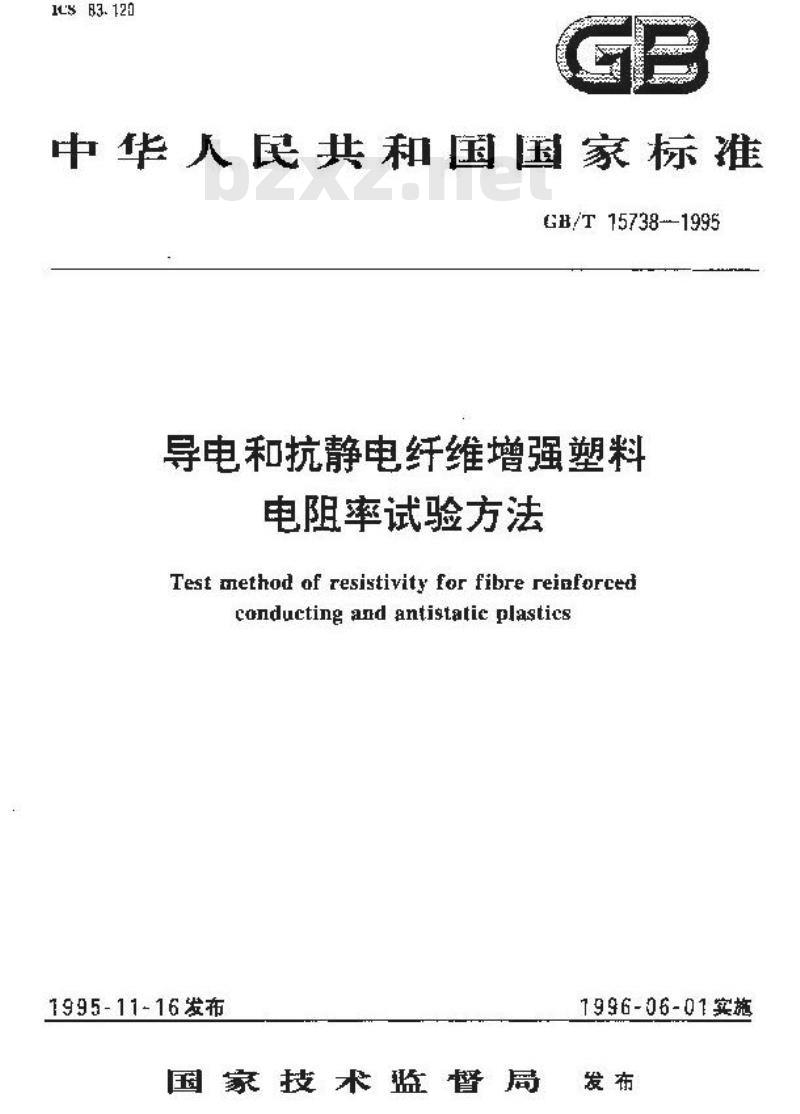

中华人民共和国国家标准
G8/T15738--1996
导电和抗静电纤维增强塑料
电阻率试验方法
Test method of resistivity for fibre reinforcedconducting and antistatic plastics1995-11-16发布
国家技术蓝督局
1996-06-01实施

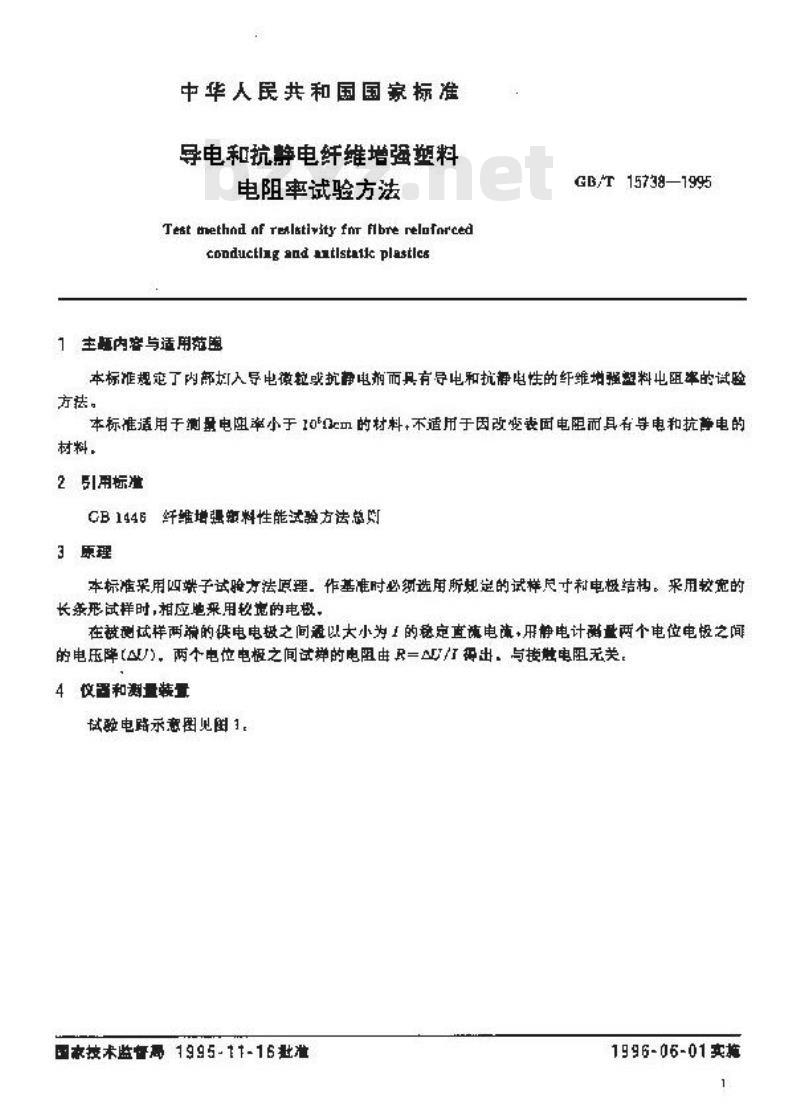

中华人民共和国国家标准
寻电和抗静电纤维增强塑料！
电阻率试验方法
Test tnethnd nf Tealstivity fnr flbre relafnrcedconductlig and ntistnic plastlcs1主题内密与适用范照
GB/T15738—1995
本标准规宠了内部划入导电微教或扩静电剂而具有导电和抗静电性的纤维增强塑料出阻率的试验方法。
本标准适用于测量电阻率小于10m的材料+不道用于因改变表面电阻而具有导电和抗静电的树料，
2引用标准
CB1446纤维增强频料性能达验方法总则3原理
本标准采用四端子试验方法原理，作基准时必刻选角所规定的试样尽寸利电极结构。采用较宽的长系形试样时，相应地采用较境的电极，在被测试样两端的供电电极之间通以大小为1的稳定直流电随，用静电计量两个电位电极之间的电压降（V)，两个电位电极之间试弹的电阻冉R=F/得出：与揽魅电阻无关4收置和测量装量
试验电路示意图见国1bzxz.net
国家技术监督需1995-11-16批准1996-06-01卖拖

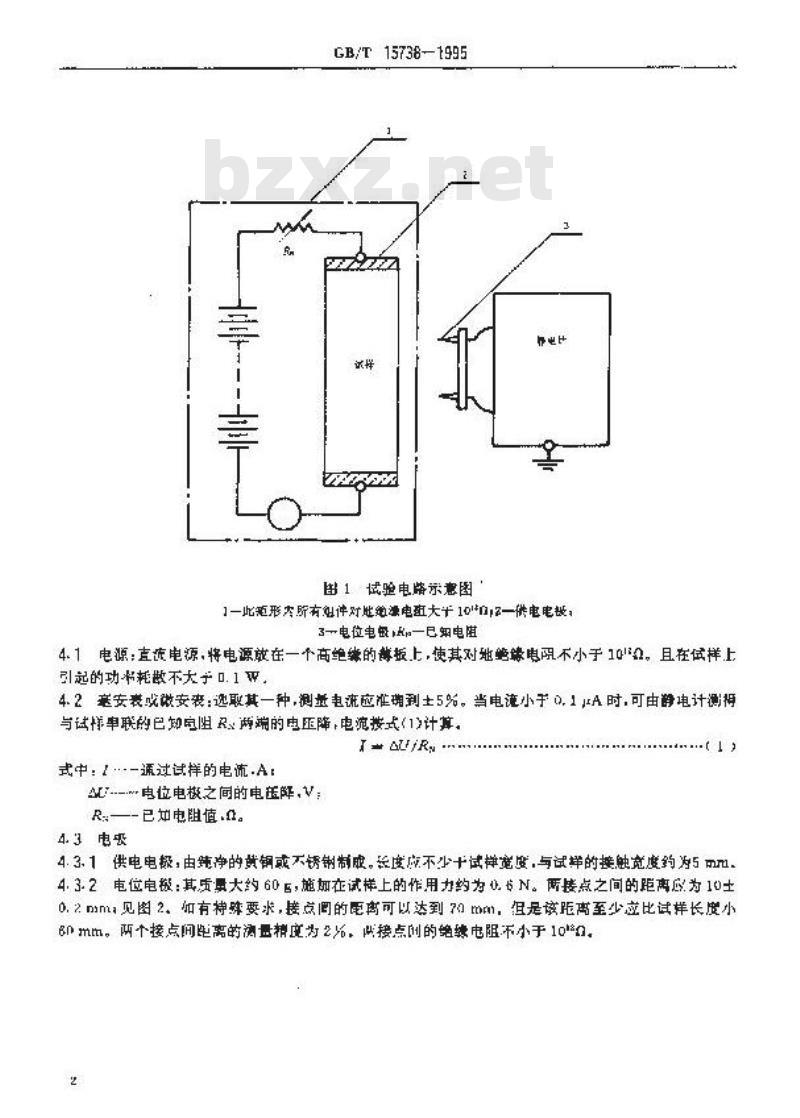

GB/T15738-1995
图1试验电路示惠图
格电池
1一收范形央所有组件对绝漂电班大平102一供电电被：3电位电km-已钥电阻
4.1电源：直选电源，将电源放在一个商绝续的等板上，使其对地些录电阻不小于10\4。且在试样上引起的功耗嫩不大于.1我，
4.2毫安表或微安表：逆取其一种，测量电流应准确到土5%。当电流小于01JA时，可由静电计测得与试样单联已知自阻R：两端的电压降，电滤接式（1)计算。IALR
式中：·一通过试样的电流A
电位电极之间的电医降，V
已如电阻值.0。
4.3电话
4.3.1供电电极，由纯净的黄铜或不锈钢制度。长度序不少十试样宽度，与试样的接触宽度约为5m元1.4.3.2电位电极：其质量大约606，施加在试样上的作用力约为0N。两接点之间的距离应为10士0.2mm见图2、加有特殊要求，拷点阅的距离可以达到70mm.但是该距离至少应比试样长度小6mm，两个接点间距离的滴盘精度为2%，必接点创的绝续电阻不小于10\A中

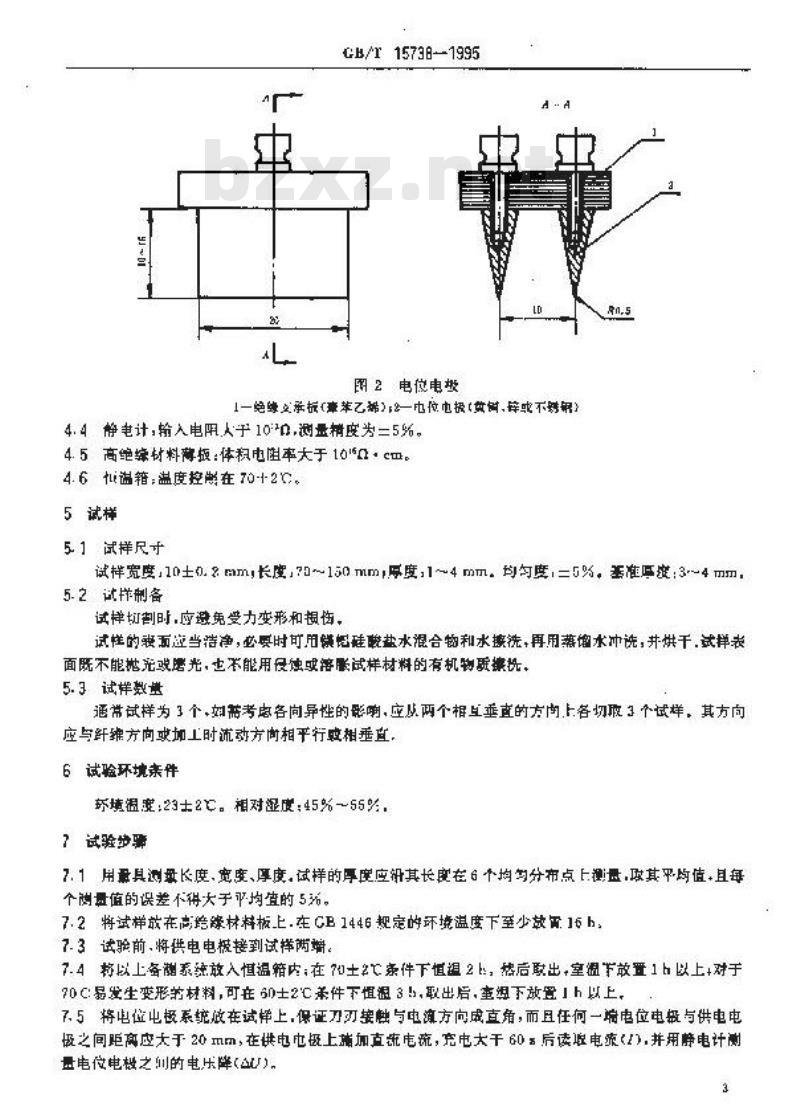

GE/r15738-1995
图2电俊电圾
1一绝续之承（车乙一位电（创，样或不锈钢）4.4静电计，输入电阻人于10:0，测量精度为=5%4.5高绝综材料两板：体积电阻率大于10\0cm：4.6机温箱：温度控谢在70-+2℃。5试样
51试样尺寸
试样宽度，10士02mm长度，70~150mm厚度，1~4mm，均勾度，=5%。基准厚疫：3~4m，5-2样制备
试样切割时.应避免受力变形和损伤，试性的面应当特净，必要时可用燃忆硅酸盐水混合物利水换洗，再用蒸饱水冲选，井烘干，试样表面既不能抛光说磨光，也不能用设蚀或落胀试样材料的有机物质擦选，5.3试样数量
通带试样为3个，划带考虑各向异性的影响，应从两个相互垂直的方尚,上各切取3个试样，其方向应与纤维方向或加工时流动方间相平行相垂直，6试验环境素件
环境温度：23士2℃。相对湿度：45%~55%：？试验护骤
7.1用量具测量长度，宽度、厚度，试样的厚座应评其长度在6个均匀分布点上测盘，政其平均值，且每个测量值的误差不得大于均查的5%。7.2将试样放在高培缘林料板上.在CB1446规定的环境温度下至少效审16h，7.3试验前，将供电电极接到试样两增。7.4势以上备谢系统放入恒温箱内：在71土2亡案件下值温2b，热后助出室温下置1h以上+对于70C:易发生变形药材料，可在60士2C苯件下恒祖3！，取出后，座组下放置1h以上，7.5将电位电极系统放在试样上，保证刀刃接触与电演方向成直角，而且任何一端电位电极与供电电圾之间距应大于20mm，在供电电摄上施加直流电流，充电大干60后读电流<1.并用静电计测量电位电极之训的电压降(心)

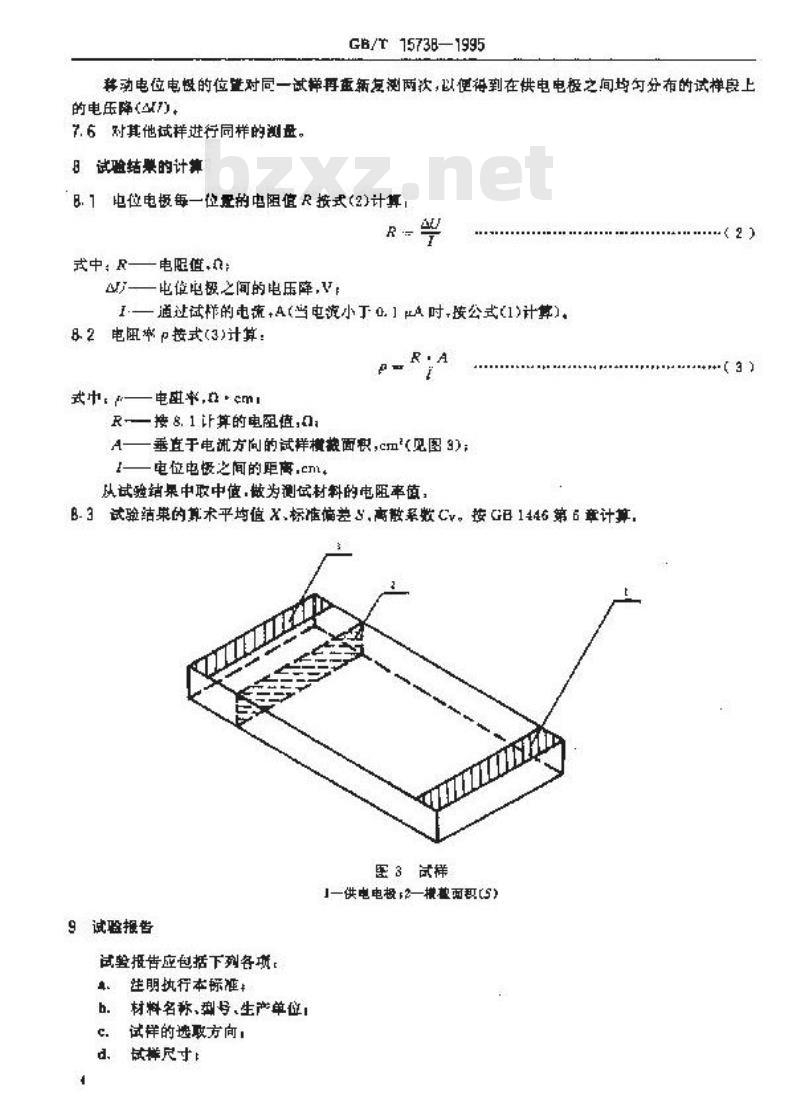

GB/T15738—1995
移动电位电慢的位对同一试梯再重瓶怎测两次，以便得到在供电电极之间均分布的试样良上的电压降（，
7.6对其他试样进行同样的测量。日 试验结累的计算
B.1电位电极每一位罩的电阻值R按式(2)计算R
式中：R-
电限值：
电修电极之间的电压降，V
I.—通过试样的电流，A(当电流小于0.1巴A时按公式(1)计算）。8.2电阻率P按式(3)计算
式中，r——电率,.cm
R接8.1计算的电阻值,a
A—垂直于电流方向的试样横赖面积，cm（见图3）；一电位电慢之间的距高，em.
从试验结果中取中值，做为测试材料的电阻率值：B-3试验结巢的算术平均值X标准偏差3,离数Cy。接GB1446第6章计算，啊祥
1一供电电极：2—横整面乱（5)9试验报告
试验报告应包括下列各项
生明执行本标准：
材料名称，到号,生产单位
试样的遗取方向：
试样尺寸
试样处理策件：
电惊电极之间的距高，
GE/T15738—1995
电阻率的单值、中值、算术平均值.标准偏劳和离散系数；其他，
附加说明：
本标准由中国兵器工业总公司提出、车标准由全国纤维增翌塑料标准化技术委员会归。本标准由中盈号器工业第五三研究所负贵起章，本标准主要起草人朱金义，李何长征。本标难参照采用国际标准S03915--1981望料一导电塑料电阻率的测定3.
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
