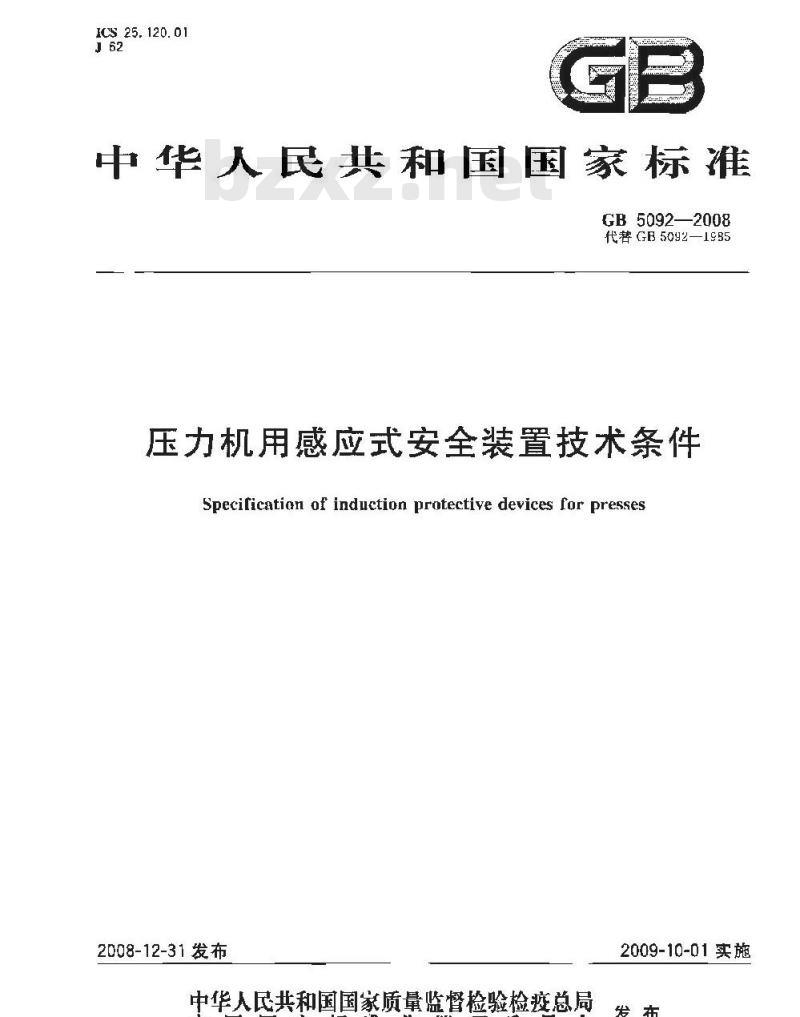

ICS 25. 120. 01
中华人民共和国国家标准
GB5092—2008
代替GB 5092—1955
压力机用感应式安全装置技术条件Specification of induction protective devices for presses2008-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-10-01实施

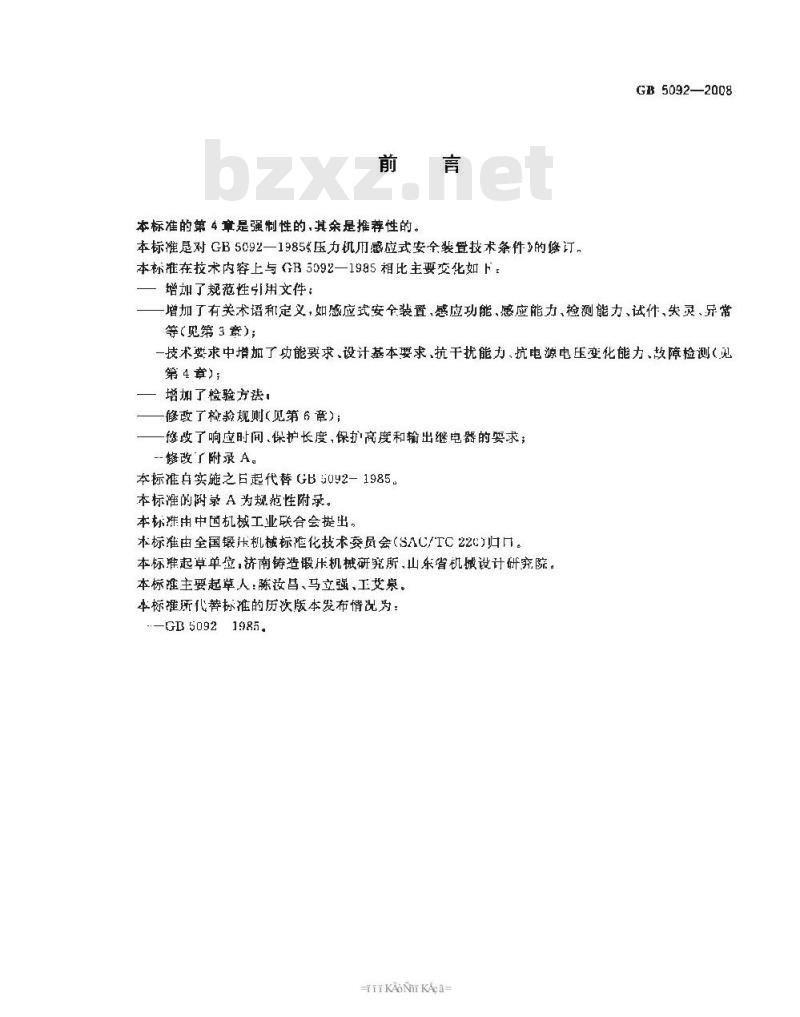

本标准的第 4章是强制性的,其余是推荐性的。本标准对GB5092一1985压力机用感应式安全装置技术条件》的修订，本标准在拉术内容上与 GR 5092—1985 相比主要变化如下 ：增了规范性引用文件;
GB5092—2008
增加了有关术语和定义，如感应式安个装置，感应功能、感应能力、检测能力、试件、失灵、异常等（地第3毫）：
一技术要求中增加了功能要求、设计基本要求，抗干扰能力，抗电源电压变化能力，故障检测（见第4章）：
增加了检验方法！
修政了检验规则(见第6章）；
穆改了响应时间.保护长度，保扩高度和输出继电器的要求；修改『附录A。
本标准自实施之白起代替GB 5092— 1985。本标准的附录A为规范性附录。
本标族由中国机械工业联合会提出。本标准由全国锻卡机械标疮化技术委员会（SAC/TC22G)归口。本标雄起草单位，济南铸造锻压机械研究所，山东省机城设计研究院。本标准主要起草人：陈汝昌、马立强，工艾泉。本标谁所代替标准的历饮版本发布情况为：21985.
-GB 5092
KAIKAa

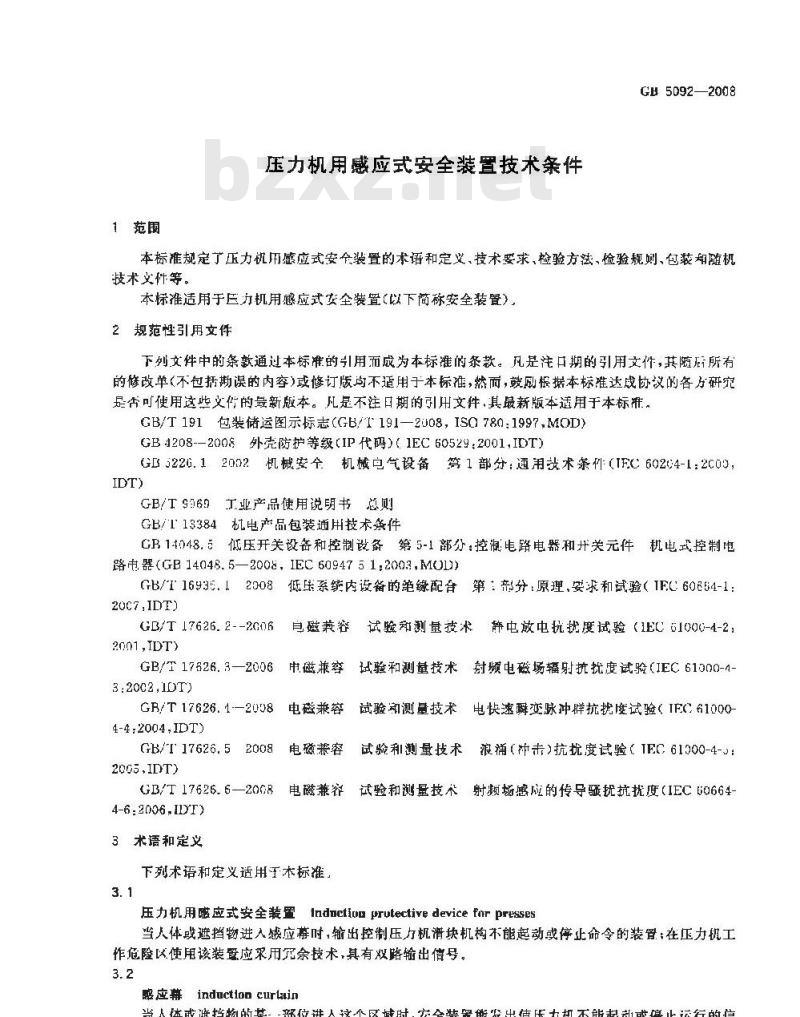

1范围
压力机用感应式安全装置技术条件GH 5092—2008
本标准规定了压力机用感应式安个装置的术语和定义、技术要求、检验方法、检验规则、包装和随机技术文件等。
本标准适用于力机用感应试安全装置（以下简称安全装置），2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注口期的引用文件，其随后所有的修改单不包括勘误的内容）或修订版询不适用于本标准，然而，鼓励根据本标难达成协议的各方研究是否可使用这些文作的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191—2U08，ISO780：1997，MOD)GB4208--2008外壳防护等级（IP代码）（1EC60529：2001，IDT）G522G.12002机械安机械电气设备管1部分：通用技术条件（IFC60204-1：2C09，IDT)
GB/T9969工业产品使用说明书总则GB/T13384机电产品包装通用技术条件GB14048.低压开关设备和控制设备第5-1部分：控制电路电器和开关元件机电式控制电路电器(GB 14048.5—2008,IEC 60947 5 1:2003,M0D)GB/I16935.12008低压系统内设备的范缘配台第1帝分：原理、要求和试验（IFC60664-1：20C7,IDT)
GB/T 17626. 2--2006
2001,IDT3
GB/T 17626.3—2006
3:2002,10T
GR/T17626.1-—2008
4-4:2004,IDT)
GB/T 17626.52008
2005,IDT)
GB/T 17626. 6-20GR
4-6:2006.IDF)
3术语和定义
试验和测量技术静电放电抗扰度试验（1EC6100G-4-2：自磁兼容
电磁兼容
验和测量技术射频电磁场辐射抗扰度试验（1EC61000-A电磁兼容
电磁兼容
试验和测量技术
电快速避变脉冲群抗扰度试验（IFC61000试验和测量技术：浪桶（冲击）抗扰度试验（TEC61900-4-3：试验和测量技术射频场感应的传导骚扰抗扰度（IECB0664+电磁兼容
下列术语和定义适用迁本标准，3.1
压力机用噬应式安全装置Indnctiua prutective device far presses当人体或遮挡物进入感应幕时，输出控制压疗机滑块机构不能起动或停止命令的装骨；在压力机工作危险区使用该装登应采用究余技术，其有双路输出信号。3.2
略应幕induction curtain
当人体或避挡物的某-部位进人这个区域时，安全装置能发出使压力机不能起动或停止运行的信GB 5092-2008
号，这个区域称为感应幕。
保护高度
protective height
感应幕的有效高度。
protective length
保护长度
感应幕在长度方向的有效保护距离、3.5
感应幕厚度
thickness of induetion curtain感应幕的前后有效感应尺
感应功能
sensing fumction
请应来向所控制的压力机发出停正运行信号的功能。感应幕被遮挡做出
感应能力
sens nab lity
感应幕的感应信括检测能力和响应时间。3.8
daon capabilit
检测能力
引起感应功能(能参数值和感应幕对试作大小的分那能力。3.9
test pia
用于检测安全装置的检测能力的不透明圆柱体3.10
响应时间
至句压力机输出停止信号之间的最长时间。从遮挡破坏感应
故障fault
安全装置的器件或线公
错误或受到于扰时，导致安全装置不能正常工作或使输出信号处于“断Is
开”状态。
失灵（失效危险）failuretodanger在用规定直径的试件遮挡感应幕时，安全装置不输出遮感应状态的输出信号却输出通感应状态的输出信号或响应时间超过规定值的状态。3.13
自检功能selr test
安全装置对自身发生的故障进行检查和控制，并防止出现系统失灵的功能。3.14
自保功能start or restart interlock指安全装置在接通电源启动时，或在正常工作中感应幕被遮挡一次后又恢复时，应保持感应功能。也称为自锁功能，或称为启动重启动联锁功能，必须先按动“复位按钮”使安全装置复位（即进人正带工作状态）。

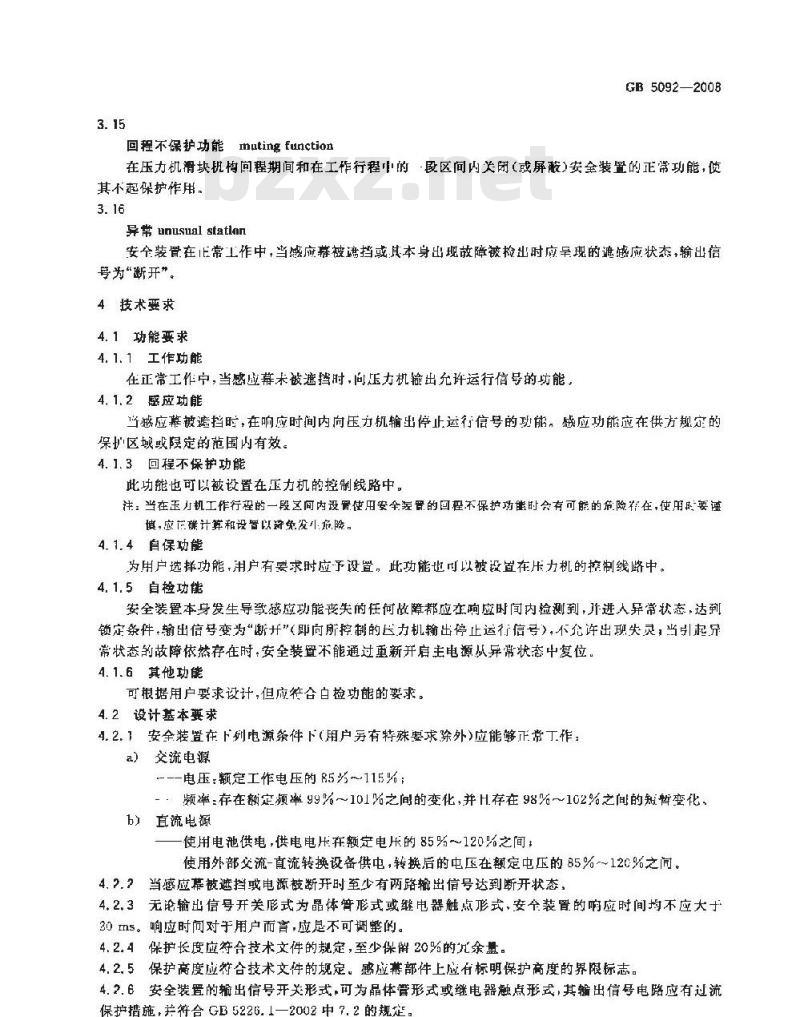

回程不保护功能muting functionGB 5092—2008
在压力机滑块机构回程期间和在工作行程的段区间内关闭（或屏蔽）安全装置的正常功能，侦其不起保护作用。
异常 unusual statian
安全装骨在正常工作中，当感应幕被谢挡或其本身出现故障被检出时应吴现的遮感应状态，输出信号为“断开”。
4技术要求
4.1功能要求
4. 1. 1工作功能
在正常工作中，当感应幕未被遮挡时，向压力机输出充许运行信号的坊能，4. 1.2感应功能
凸感应整被遍挡时，在响应时间内向压力机输出停止运行信号的功能。感应功能应在供方规定的保护区域或限定的范围内有效。4. 1.3回程不保护功能
此功能也可以被设置在压力机的控制线略中。注：当在玉力机工作行程的一段区间内设骨使用安全家骨的回程不保护功能时会有可能的节险存在，使用患要谨慎,应岸确计算和设置以进象没少危险,4. 1. 4 自保功能
为用户选择功能,用户有要求时应予设置，此功能也可以被设置在压力机的控制线路中。4. 1.5自检功能
安全装置本身发生导致感应功能丧失的任何故障都应在响应时间内检测到，开进人异常状态，达到锁定条件，输出信号变为“断开”即向所控制的去力机输出停止运行信号），不允许出现失灵，当引起斤常状态的故障依然存在时：安全装置不能通过重新并启主电源从异常状态中复位。4. 1.6其他功能
可根据用户要求设计，但成符合白检功能的要求。4. 2设计基本要求
4.2.1安全装置在下列电源条件下(用户另有特殊要求除外)应能够正常丁作：a）交流电源
---电压：额定工作电压的85为～115%；频率存在额定额率99%～101%之间的变化，并H存在98%～102%之间的短督变化，b）直流电源
使用电池供电，供电电压在额定电压的85%～120%之间：使用外部交流-直流转换设备供电，转换后的电压在额定电压的85%~12c%之间。4.2.2
当感应幕被邀或电源鼓断开时至少有两路输出信号达到断开状态，4.2,3无论输出信号开关彪式为晶体管形式或继电器触点形式，安全装置的响应时间均不应大于30 ms。响应时问对于用户而言，应是不可调整的。4. 2. 4保护长度应符合技术文件的规定，至少保解20%的几余量。4.2.5保护高度应符合技术文件的规定。感应幕部件上应有标明保护高度的界限标志。4.2.6安全装置的输出信号开关形式，可为品体管形式或继电器触点形式，其输出信号电路应有过流保护措施，并符合GB5226.1—2002中7.2的规定。3
GB5092--2008
4.2.7安全装置的感应幕厚度，不应超过50mm4.2.8安全装置所采用的零部件和元器件应满足本标准规定条件的要求。4.2.9电击的防护应符合GB5226.1一2002中第6章的规定。安全装置的工作电压应安全，额定电压超过交流25V或直流36V的控制装置，应采取电源隔离措施。4.2.10每一个输出信号开关电路应提供独立的连接点。4.2.11安全装置的输出信号由绿色信号显示接通状态，红色信号指示断开状态。4.2.12安全装置的输出信号应有正常状态和异常状态的指示和标志。正常状态指示应由绿色信号显示，并有“正常”标志。异常状态指示应由红色信号显示，开有“异常”标志。4.2.13导线绝缘的介电强度应符合GB5226.1-2002中13.3的规定4.2.14安全装置的绝缘电阻，传导高于交流50V的电源线和连接高子交流50V的输出信号接点分别与保护接地线之间的阻值应不于100M2。4.2.15安全装置的耐压验将合GB5226.1一2002中19.4的规定4.2.16安全装置的保护要地应符合GB522619.2规定。
GB5226.1—2002中
连接的导线应带有接地标志。
4.2.16.1与接地点
4.2.16.2连接地线
2002中8.2的规定，保护接电路的连续性应符合钉不许做其他机械紧固用。
4.2.17使用说明书应行合GB/T
性能、安装接线
4.3环境和可靠
4.3.1环境要求
安全装置在
9969的规定。产品使用说明书应清楚地说明安全装置的工作条件、请使用、维护保养和特别注意事项等山
环境条件下应能正需可靠地工作环境温度在
10℃55
下超过95%
空气相对湿度
#生险的介质
空气中无
表1所列的派动条件下。
安全装置应提供中文使用说明书，无腐蚀金属和破坏绝缘的介质！表
单向位秘
振情件
4.3.2抗干扰能力
4.3.2.1抗电磁干扰能力
振动幅值和相应频率
报动频率/H2
4.3.2.1.1安全装置在经受GB/T17626.3-2006中试验等级为3级的电磁场试验（试验场强为10V/m）时，应能正常工作。
4.3.2.1.2安全装置在经受GB/T17626.3-2006中试验等级为X级的电磁场试验（试验场强为36V/m）时，不应出现失灵。
4.3.2.2抗射频场传导干扰能力
-TIKAONYKACa
4.3.2.2.1安全装置在表2规定的射频场传导于扰中应能正常工作。检验项日
1 m~ m的倍号线
电认线,接地践及超过 10 加的信号线4. 3. 2. 2. 2
检验条件
按 GP/T 17626. 6—20C8 的 2 级试验等级按 GB/T17626,6--25C8的 3级试验等级安全装置在表3规定的射频场传导干扰中不应出现失灵。表3
检验领目
对 1 m~15 m 的信导线
对电源线、接地线及超过10m的信号线4. 3.2. 3抗静电放电干扰能力
检验条
按GB/T17626.6—2008的3级试验等级按CB/T17628.6—2008的3级试验等级GE 5092—2008
4. 3. 2. 3. 1 安全装置在承受GB/ T 17526. 3—一2006 规定的试验等级为 3 级的静电放电试验时应正常工作。
4. 3. 2. 3. 2
安全装置在承受 GR/T 17626.2一2006 规定的试验等级为 4 级的静电放电试验时不应出现失灵。
4. 3. 2. 4
抗电压快速瞬变脉种于扰能力
安全装置在承受表4规定的电压快速瞬变脉冲时应正常工作，4. 3. 2. 4. 1
检验项日
对直流电源线或低于 50 √的交流电源线及长度超过 1 m 的信号线
对53V及其以1.的交疏电潮线
检验条件
按 GB/T 17626.4—25C8的 2级试验等级接CB/T17626.1-2008的3级试验等级4.3.2.4.2安全装置在承叠表5规的电压快速瞬变脉冲时不应出现失灵。表5
检验项目
对直流电源线或低于 50 V 的交流电源线及长度超过1m的信号线
对 50V及其以上的交流电源线
4.3.2.5抗电压快速瞬变浪漏干扰能力检验条件
按 CB/T17626,4---2008的 5级试验等级按GB/T17626.4·2008的1级试验等级4. 3. 2. 5. 1安全装置在承受表 6 规定的电压速瞬变浪通时应能正常工作。装6
检验项目
对直流电源线或低于 5门V的交疏电源线及信专线
对50V及其以上的交流电源线
检验条件
按GB/T17626.5—2508的2级试验等级按GB/T17626.5—2008的3级试验等吸4. 3. 2. 5. 2在承受表 7 规定的电压快速瞬变浪循时,安全装受不应山现失灵。GB 5092-2008
检验项目
对直流电源线或低于 50 √的交流电源线及估号线
对50V及其以上的交流电源线
4.3.3抗电薄电压变化能力
4. 3. 3. 1电源电压渐变
检验条件
按 GB/T 1762G. 5 - 2008 的 3 级试验等级按GB/T17626.5-·2008的4级试验等级当外部电源电压稳定并连续地经过10s时间，从额定值下降到零或以同样的方式从零上升到额定值时,安全装置不应出现失炙，
当用于内部各电路工作的电源电压依欢连续且稳定地经过20：从额定值下降到零，然后以同样的方式从零上升到额定值时，安仑装置不应出现失录。4.3.3.2电源电压冲击
安全装置应具有过压保护措施，在电网受雷电或网内自激产生20%的电乐冲击时应能正常工作，4.3.4冲击性搬动
安全装置在加速度不大于10号脉冲持续时间为16m8，频率为40次/min的条件下应能正常作，非且元器件，零部件不得有松动利损坏现象。4.3.5寿命
安全装置的寿命应不低于10饮。4.4安金装置的标识
4.4.1安全装置上应有耐酒精汽油、中强度酸或碱侵蚀的耐久性标识。应能承受用菌酒精、汽种的纱布轻乘地擦拭15S。
4.4.2控制装暨的开关，指示器件的功能性识别应符合GB5226.1-2502中17.3的规定，4.4.3安全表置应当有下列项目的标识：—-产品名称；
一规格型号：
一一响应时间,Www.bzxZ.net
一输出信好形式及其带负载能力；--工作电源，包括额定电压、频率和功耗；：一保护高度；
一一保护长度；
一符合标准的编号；
二一出厂吕期；
-制造商名称。
注：响应时两应注明输出信号开关形式，4.5安全装量的防护
4.5.1安余装置的易魔蚀性零部件应当有适当的防层。4.5.2安全装昼外充的涂层应均匀、规则、整,不得有裂致,脱皮、起泡,流挂和铍播等现象。4.5.3安全装置壳体的防护等级
4.5.3.1外露体应能防止油液的渗入，防护等级应不低于IP54(览GB4208--2308）。4.5.3.2配装于电气柜内壳体的防护等级应不低于IP20(见GB420S--2008）。4.5.4有防湿热防盐筹，防囊菌等特殊使用要求的安全装量应电用与供方协商处理。4.6适应贮存的能力
安全装置应能够长期贮存在温度为一40 ℃～55 C且相对湿度为 95%的环境中,并能承受温度不过 70 ℃,相对湿度不超过 95为,连续时问不超过24 h 的条件。5试验与检验
5. 1 检验的类别
5.1. 1型式检验
型式检验按照第4竞的规定对样品进行全面检验，5. 1. 1. 1 型式检验应提供的文件和样品a）技术文件,包括：
电路原理图和说明文件；
—·电路器件配置图；
：主要季部件及元器件技术要求一览表；.一使川说明书；
GB5092—2008
同种系列或规格的产品再饮申请型式检验时，还应当提试上次型式检验的报告。)样品由检验机构随机抽样,每种系列(相同电路原理和基本结构)的样品数不少于 3 个5.1.1.2型式检验的条件
-新产品开发试制完成或新逛人国内市场时；当产品的设计（结构，电路原理）、上艺或所用材料【如关系感应能力或安全性能的元器件)改变时！
一停产6个片以上的产品再次恢复生产时；一由于安装置的失灵出现用户恢亡事故的投诉时：…··批量生产的产品连续正常生产满3年时：一国家质量监誓机构检查不格时。5. 1. 2 出厂检验
5. 1, 2. 1 出严检验的要求
应当按照本标准的定对每台安全装置进行检验。5.1.2.2出厂检验的项目
-4.1功能要求中的 4. 1. 1、4.1. 2、4. 1. 3、4. 1. 4;-1. 2 设计基本要求中的 4. 2. 3、4. 2. 4、4. 2. 5,4. 2. 6.4. 2. 11 ;4.4安全装登的标识中的4.4.2,4.4.3；-7.1安全装置的包装；
7. 2 随机技术文件
5. 2 试验与检验的一般条件
5.2.1环境条件
温度20℃士5℃;
一相对湿度不超过85%；
无酸、碱等腐蚀性及破坏绝缘的介质。5.2.2电源条件
电源电压在额定电压的0.85~1.15倍范围内；电源频率在额定频率的C.99~-1.01倍范围内。5.2.3测量数值的误差(不超过)
响应时间：1m9；
一电测量;=1%;
“其他测量：±5%。
GB 5092-2008
5.2. 4输出信号的连接和监视
检验诺要时应将输出信号接人一个可监视的电路，以观察输出信号的状态。5. 2.5自保功能在检验中的处置设有自保功能的安全装检验其他项目时应将自保功能屏蔽。5.3试验与检验方法
5. 3. T工作功能和感应功能的检验安装好安全装置，按照要求给安全装罩通电，安全装置输出信号应为“接通”。用试件以不大于2.5m！的速度遮挡感应幕，遮挡的持续时间不能少于20ms，安全装置应呈现感成功能，输出信号应至少有两路由\接通”转为“断开”。当试件保持在感应幕中时，安全装置应保持在“断开“状态。当试件从感应基中撤出时，安全装登应立即由“断开”状态转变为“接”状态。5.3.？回程不保护功能的检验
按照供方握供的安全装置使用说明书中关于安全装管回程不保护功能的接线方式，通过一个开关连接安全装置的相关电路，然后安全装罩通电进行检验。将开关接通，此时无论是否遮挡感应幕，安全装置均应为“接通”状态；随后将开关断开逃行试验，安全装置应恢复正带功能。5. 3. 3自保功能的检验
接通电源时：无论是否谚挡感应幕，安全装登均呈现“断开\状态。在癖应幕未被遮挡的情况下，按动“复位接钮”，安全装登即转为“接通”状态，用试件避挡感应幕，安全装置立即由“接通”状态转为“断无”状态。随后将试件撤出，安全装置系统仍应保持在“断开\状态，按动“复位按钮”，安全装驾系统由“断开”状态转为“接通”状态。
5.3.4自检功能的检验
对电路工作源理应来用理论分析或试验的方法，以验证安全装置的检坊能是否符合4，1.5的规定。自检功能应在试验的最后检验。5.3.4.1响应时间延长的检验
用机械阻尼的方法或月在续电器吸合线阁的电源输人端并人大容量电奇孵的方张或用旁路的片法，使懿出信号断升的时间延迟，致使响应时间超过规定值。光论在娜一一种延退的情况下安全装置都励当在规定的响应时间内进人“断开“状态，显示异常（状）。5.3.4.2响应时闯判断电路的检验响欢时呵判电路可以通避，3，5对啊应阅的检趣来到断。落所视得的应时间在规食以内，购哪应时间判断电路符合要求；若所测得的响应时问超过规定值，安全装置仍然呈现正常功能，则响应时间判断电路不符合要求。
5.3.4.3故障检测
5.3.4,3.1电路分析
通过对安全装暨电路工作原理的理论分析，判断所有元器件及线路的短路或断路故障是否会导致安仑装置失灵(见附录 A)。
注！为了感少不必要的鼠试，适过对安会装實电路工作原理的理论分析，能够明判定案些故障对自抢功能的影晰时,理论分析的结论应作为检验的结果，5.3.4.3.2试验证实
理论分析不能明确判定线路及元器件的故障对自检功能的影响时，应当返过试验来证实线路和元器件的故障能否使安全装置丧失白检能力恩附录A试验的方法是在断电的情况下，人为地造成线路断路，邻近线路的短路，无器件自身的短路或断路故障(回程不保护功能的设置除外)，当恢复遁电时,姿全装置不应出现失灵，
5.3.5响应时间的检验
检测前应先将输出信号的开关接人一个测试电压信号。GB 5092—2008
将双踪记忆示被器两个检测探头分别接在发射极和输出信号的外接点，然后进行遮挡，捕提和记录下两点波形突变处的时间，其差值即为响应时间。多处重复进行，响应时间按测得的最大值计，5.3.6保护高度的检验
将试件分别贴在感应幕部件的前平面处，使试件与感应幕平面相垂直，沿保护高度方向通过感应葬。在过感应幕的过程中，安全装置的状态应符合规定。在进入处，当安全装置由接通状态转为断开状态时，从试件进人感应募的一则缘做标记。在移出感应幕的出口处，当安全装置恰好由尨感应状态转为感应状态时，从试件靠近感应幕的一侧边缘做标记。测量两个标记之间的避离。与供方规定的保护高度相比，允许偏差为二10 mm，5. 3.7保护长度的检验
将形成感应幕的部竹之间的距离调整为样品1:标识的保护长度，偏差允许土20拍m,对安全装置进行谢挡试验：其应呈现止常功能。5. 3. B保护厚度的检验
用试件在感应幕的前后方向避行试验，测最有正确输出的前后尺寸。5.3.9输出信号过流保护的检验
当给安全装置的输出信号所加的连续负载超过其允许值的2倍时，安全装置应在30$时间内终止对外豌出。
5.3.10工作电源的试验
5.3,10.1交流供电电源的试验
在以下条件下，使安全装置连续通电2h，并对其逃行额率为20次/min的避挡试验，应呈现正常功能：
-用调法器或稳压电源，将电源电压分别调至安全装置额定电压的85%和115%。一：用交流频率控制装骨，将安全装置的L作电源频率设置为具额定值的99%和101%的交替变化状态，变化波形为方波，馆环频率10次/min。一用交流变频控制装胃，将安全装置的工作电源频率设置为其额定值的98%和102光的交替变化状态，变化波形为问款方波，商、低频率点的持续时间为0，5$，交替变化的循环周期为3s。5.3.10.2电池供电电源的试验
对于使用电池供电的安全装置，利用直流稳压电源较直，将供电电压分调全额定值的85光和120%，连续通电2h，光对其进行频率为20次/min的遮挡试验，安全装暨应呈现正常功能，5.3.11适用环境的试验
5. 3. 11. 1 在温控室内,调整温度为一1U C士3 ℃,将安仑装置通电 2 上,并对,其迟行频率为 20 次/min的避挡试验·应皇现正常功能。5.3.11.2在温控室内，调整温度为55它13，将安全装置通电2 h，并对其进行频率为20饮/min的遮挡试验，应导现正常功能，5. 3,11. 3保持 55 ℃士3 C的温度和 92% -~97%的和对显度,将安全装置通中 2 h,并进行赖率为20次/min的遮挡试验，应呈现正常功能，且检查等部件不得有锈蚀现象。5,3.11.4将安全装置以正常工作的安装方式固定在振动试验台上并通电试验，按表1规定的振动幅值和相应频率做铅垂方间的振动，每项振动各进行15min(共1h）,并进行频率为20次/min的遮挡试验，应呈现止常功能。
振动试验完成后，检查安全装置的零部件，不应出现松动、脱落现象。5.3.12抗电磁干扰的检验
a）按4,3. 2.1.1规定的条件进行试验，安全装置应呈现正常功能。9
GB5092—2008
b）按4.3.3.1.2规定的案件，安全装置不应出现失灵现象。5.3.13抗射频场传导干扰能力的检验a）接4.3.2.2.1规定的条件进行试验，安全装置应呈现正常功能。b)按 4. 3.2. 2.2 规定的条件进行试验,安全装置不应出现失灵。5.3.14抗静电放电干扰能力的检验5.3.14.1接4.3.2.3.1的要求，分别对安全装置的控制器、传感器，金属外壳各进行10次静电放电检验，放电发生时，安全装暨应能正常工作。试验条件和要求如下：a）静电特性条件下，放电形式和电压为接触放电6kY，或者空气故电8kV:放电电压极性为正(+)。
b）进行空气放电检验时，将静电放电发生器的放电电极垂直地接近被试验装置上外露的非绝缘点直至放电生.然后移开放电电极，再进行下一次放电。5.3.14.2按41.3.2.3.2的要求，分别对安全装置的控制器、传感器（或发触应器利受感应器）金属外壳齐进行1U次静电放电检验，放电发生时，安全装置不应出现失灵：试验条件和要求如下：s）静电特性条件下，故电形式和电压为接舱放电 8 kV.或者空气放电 15 LV:放电电压极性为正(+)。
b）逆行空气放电检验时，将静电故毛发生器的敬电电极垂直地接近嵌试验装置上外懿的非绝缘点，直至放电发生，重复进行，5.3.15抗快速瞬变脉冲干扰能力的检验对连接于系统部件之间的导线进行检验。对直瓷电源线，交流低于50V的电源线和长度超过1000Im1的信号绒，按照GB/T17626,4：2008图10的方式进行：对于50V及其以上电压的交流电源线·按照GB/T17626.42608图9的方式进行。5.3.15.1按接照4.3.2.4.1的规定,对安全装置的相关连线分别施加相应的脉冲电压,选行感应功能检验，安全装置应垦现正常功能。5.3.15.2按照4.3.2.4.2闪规定，对安余装置的相关连线，分别施加相应的脉冲电压，选行感应功能检验，全装置不成出现失灵
5.3.16抗快速解变浪漏干扰能力的检验对连接于系统部件之间的导线进行检验。对于非屏蔽的信号线，按照GB/T17626.5-2008中的图 11迹行;对于非屏蔽的不对称工作线路，安照 GB/T 17626,52308 中的图 12进行对于非:屏蔽的对称T作线路，按照GB/T17626.5一2008中的图14进行；对于直流电源线和交流电源线，按照GD/T 17626.5—2008中的图8进行。5.3.16. 1按照4.3.2.5,1的规定,对安全装置的相关连线分别施加相应的浪滤电压,并分别对感应辨进行通感应和邀感应功能检验安全装应呈现正常功能。5.3.16.2按照4.3.2.5.2的规定，对安全装置的相关连线分别施姗相应的浪涌电压，并进行感应功能检验，安全装置不应出现尖灵。5.3.17抗电源电压变化能力的检验5. 3. 17.1电源电压渐变的检验报据4.3.3.1的规定，用调压器对安全装置的系统输人电源进行检验，检验过程中，遮挡感应幕使系统处于遮感应状态，安全装置不应出现失灵。对丁系统内部电路的电源电压，使用调压装置，按照 1.3.3.1的规定进行试验，安全装暨不应出现失灵。
5.3.17.2电源电压冲击的检验
给安全装置电源输人端加上上升沿和下降措时间为 U,5 s～503 μs之间的任意值，持续时可为1.5ms,峰值为安全装爱额定电压2倍的冲击电压,每秒钟发送一饮冲击，分别使感应尊处在通感应和lt
