中华人民共和国国家标准
真空金属镀层厚度测试方法
电阻法
Test method for vacuum-deposited metal thickness-Electric resistance method
1主题内容与适用范围
本标准规定了绝缘软基材表面的真空金属镀层厚度的测试方法。本标准适用于绝缘软基材表面的真空金属镀层厚度的测量。2引用标准
GB2918塑料试样状态调节和试验的标准环境3试验原理及装置
3.1试验原理
GB/T 15717 1995
试样金属镀层为一段金属导体，依据欧姆定律测量规定长度和宽度试样的金属镀层电阻值，以方块电阻表示金属镀层的厚度或直接计算其厚度。3.2试验装带
直流电桥

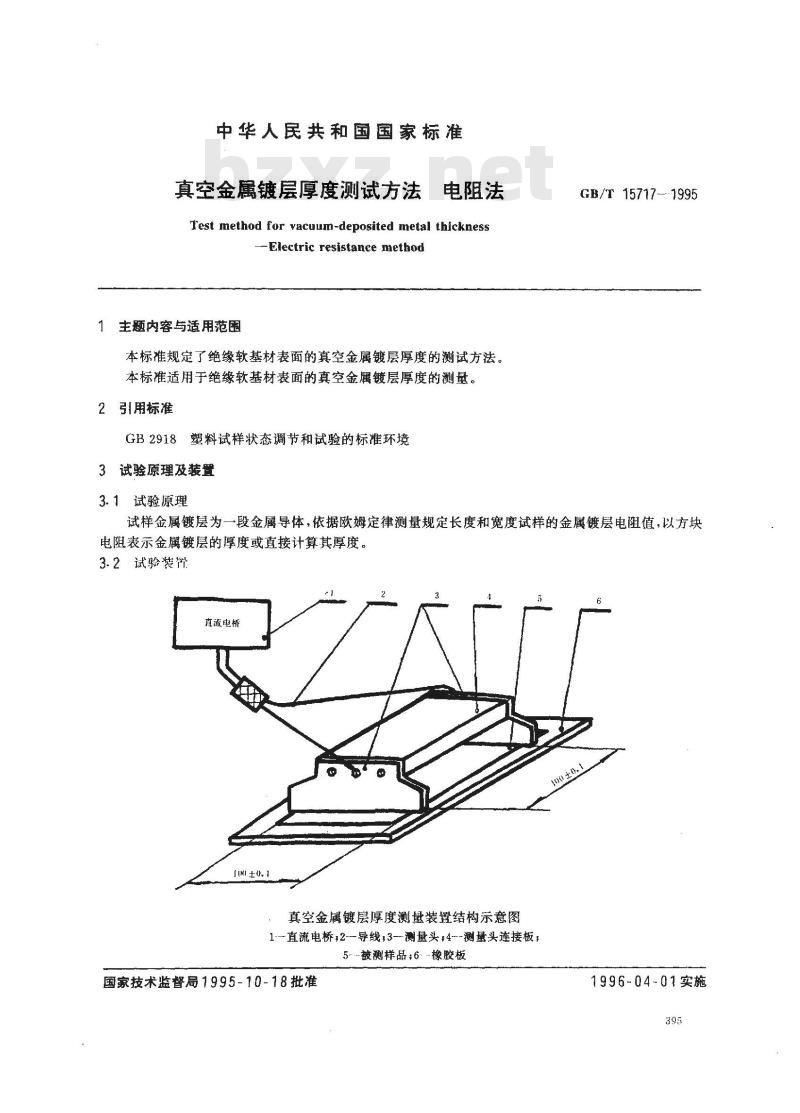

真空金属镀层厚度测量装置结构示意图1-—直流电桥?2-导线,3—测量头?4--测量头连接板；5-被测样品；6橡胶板
国家技术监督局1995-10-18批准1996-04-01实施
GB/T 15717-1995
本试验使用真空金属镀层厚度测量装置，电阻测量误差不大于土1%，其结构如图所示。装置的测量宽度不小于100mm，两测量头间的距离精度为士0.10mm。4试样及制备
4.1试样尺寸：长度不小于300mm，宽度为100士0.10mm。试样数量不少于五片。4.2试样表面应光滑平整，无折痕、污物、溅射点、划伤等缺陷。注：试样宽度窄于100mm时，以实际尺寸作为试样宽度。5试验步骤bzxz.net
将金属镀层测量仪与试样放置在GB2918规定的23土2℃，45%55%RH环境中，放置4h后测5.1
每次测量前用无水乙醇擦拭仪器的测量头。将试样平放在测量仪的橡胶板上，使测量头与金属镀层接触良好。5.3
5.4每次测量前仪器必须校零。
5.5测量试样的电阻值。
6试验结果的计算和表示
6.1金属镀层的方块电阻
式中：Q/□---方块电阻0;
R-—-被测量金属镀层的电阻值，a；入————试样有效长度与宽度的比值取5次试验结果的平均值，保留三位有效数字。6.2金属镀层厚度
式中：d-一金属镀层厚度,mm,
电阻率,10-3Q·mm2/mm;
Q/方块电阻,2。
取5次试验结果的平均值，保留三位有效数字。6.3金属镀层的均勾度
8= 0/max -
0/n×100
~金属镀层的均勾度，%；
式中：—
0/mx—最大方块电阻值，0#
/min——最小方块电阻值，2，
2/—方块电阻平均值，a。
试验结果保留二位有效数字。
注：（1)真空金属镀层的厚度可以用厚度值表示，也可以用方块电阻值表示。②电阻率单位从Q·mm\/m换算为10-30·mm/mm。7试验报告
试验报告应包括以下内容：
（2）
（3）
产品标准名称、代号：
样品名称、规格、型号、等级；GB/T 15717-1995
金属镀层的方块电阻、金属镀层厚度和均匀度；试验环境；
试验人员及日期；
其他有必要说明的事项等。
附加说明：
本标准由中国包装总公司提出。本标准由全国包装标准化技术委员会归口。本标准由国家包装产品质量监督检验中心（济南）、青州铝箔纸总厂负责起草。本标准主要起草人袁化传、王兴东、刘法国、郁玉生、徐连水。397
