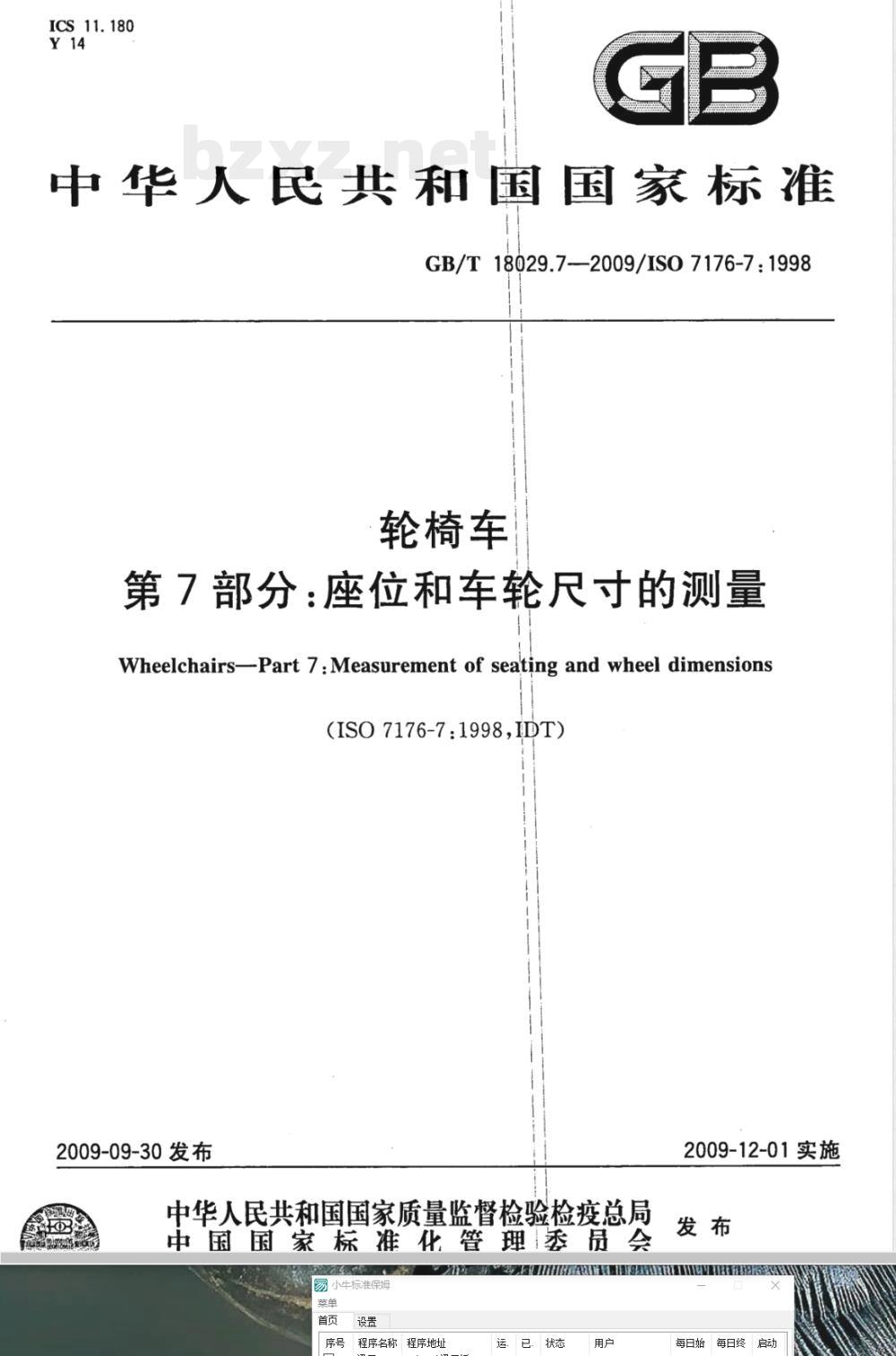

【国家标准(GB)】 轮椅车 第7部分：座位和车轮尺寸的测量

ICS11.180
中华人民共和国国家标准
GB/T18029.7—2009/IS07176-7：1998轮椅车
第7部分：座位和车轮尺寸的测量Wheelchairs-Part 7:Measurement of seating and wheel dimensions(ISO7176-7:1998,IDT）
2009-09-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
小生标准保姆
首页设责
序号程序名称程序地址
运已状态
2009-12-01实施
每日姐每日终启动

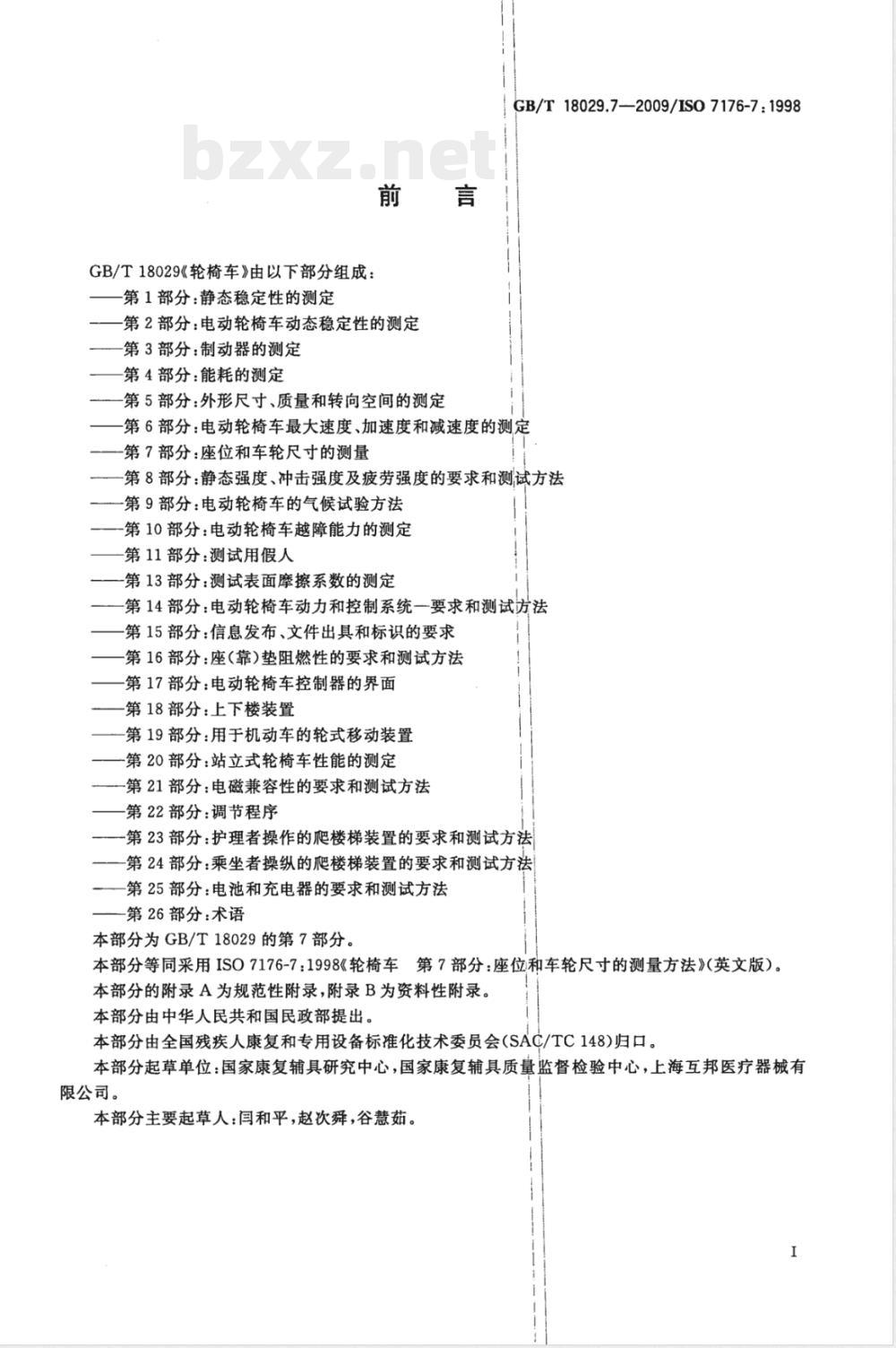

GB/T18029.7—2009/ISO7176-7:1998前言
规范性引用文件
术语、定义和缩略语·
测量设施
轮椅车的准备
测量步骤
测量记录和发布
附录A（规范性附录）
附录B（资料性附录）
负载块
数据表
GB/T18029《轮椅车》由以下部分组成：第1部分：静态稳定性的测定
第2部分：电动轮椅车动态稳定性的测定第3部分：制动器的测定
第4部分：能耗的测定
第5部分：外形尺寸、质量和转向空间的测定GB/T18029.7—2009/IS07176-7:1998第6部分：电动轮椅车最大速度、加速度和减速度的测定第7部分：座位和车轮尺寸的测量第8部分：静态强度、冲击强度及疲劳强度的要求和测试方法一第9部分：电动轮椅车的气候试验方法一第10部分：电动轮椅车越障能力的测定第11部分：测试用假人
-第13部分：测试表面摩擦系数的测定第14部分：电动轮椅车动力和控制系统一要求和测试方法第15部分：信息发布、文件出具和标识的要求第16部分：座（靠）垫阻燃性的要求和测试方法第17部分：电动轮椅车控制器的界面第18部分：上下楼装置
第19部分：用于机动车的轮式移动装置-第20部分：站立式轮椅车性能的测定一第21部分：电磁兼容性的要求和测试方法第22部分：调节程序
一第23部分：护理者操作的爬楼梯装置的要求和测试方法第24部分：乘坐者操纵的爬楼梯装置的要求和测试方法第25部分：电池和充电器的要求和测试方法第26部分：术语
本部分为GB/T18029的第7部分。本部分等同采用ISO7176-7：1998《轮椅车第7部分：座位和车轮尺寸的测量方法》（英文版）。本部分的附录A为规范性附录，附录B为资料性附录。本部分由中华人民共和国民政部提出。本部分由全国残疾人康复和专用设备标准化技术委员会（SAC/TC148）归口。本部分起草单位：国家康复辅具研究中心，国家康复辅具质量监督检验中心，上海互邦医疗器械有限公司。
本部分主要起草人：闫和平，赵次舜，谷慧茹。I

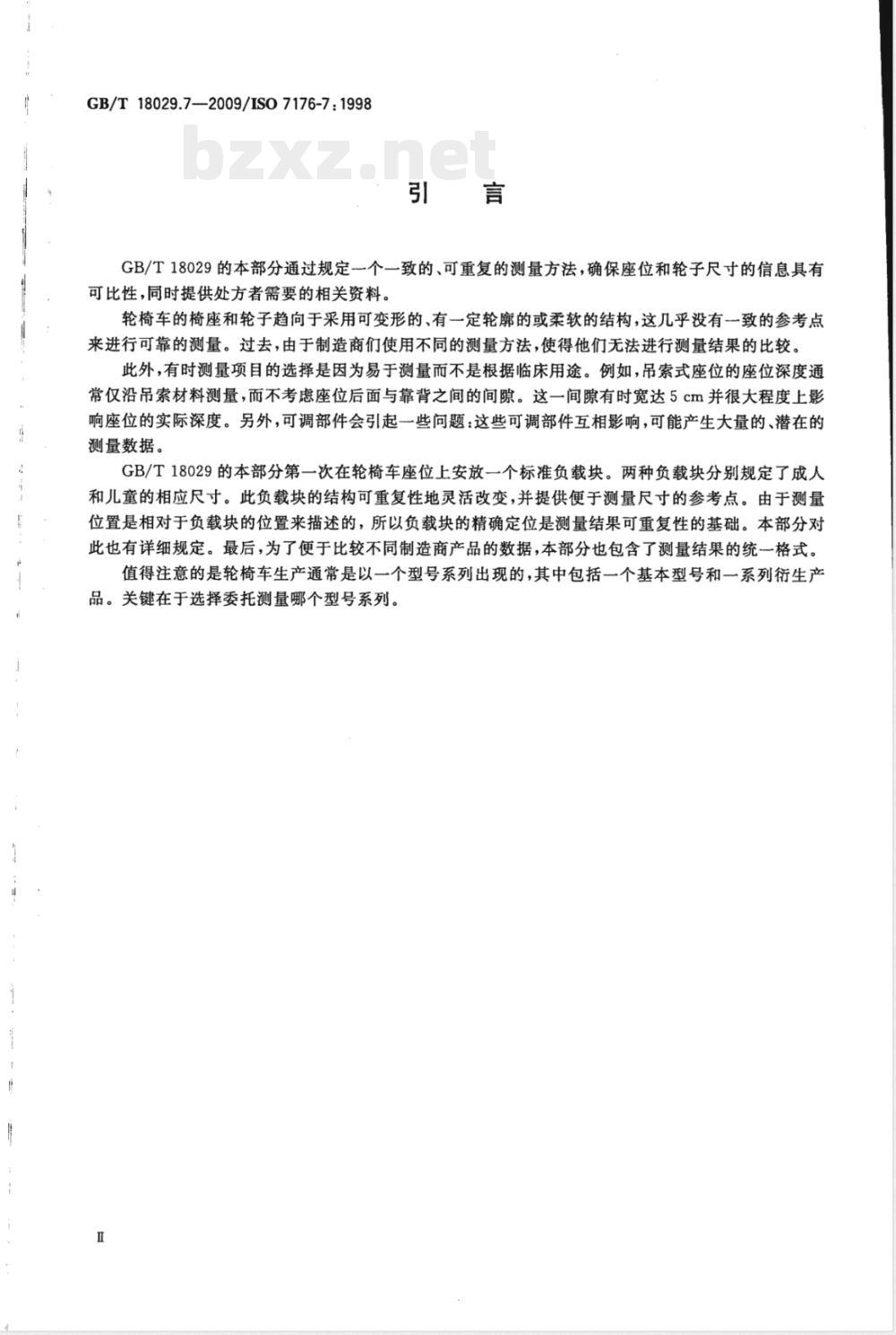

GB/T18029.7—2009/ISO7176-7:1998引言
GB/T18029的本部分通过规定一个一致的、可重复的测量方法，确保座位和轮子尺寸的信息具有可比性，同时提供处方者需要的相关资料。轮椅车的椅座和轮子趋向于采用可变形的、有一定轮廊的或柔软的结构，这几乎没有一致的参考点来进行可靠的测量。过去，由于制造商们使用不同的测量方法，使得他们无法进行测量结果的比较。此外，有时测量项目的选择是因为易于测量而不是根据临床用途。例如，吊索式座位的座位深度通常仅沿吊索材料测量，而不考虑座位后面与靠背之间的间隙。这一间隙有时宽达5cm并很大程度上影响座位的实际深度。另外，可调部件会引起一些问题：这些可调部件互相影响，可能产生大量的、潜在的测量数据。
GB/T18029的本部分第一次在轮椅车座位上安放一个标准负载块。两种负载块分别规定了成人和儿童的相应尺寸。此负载块的结构可重复性地灵活改变，并提供便于测量尺寸的参考点。由于测量位置是相对于负载块的位置来描述的，所以负载块的精确定位是测量结果可重复性的基础。本部分对此也有详细规定。最后，为了便于比较不同制造商产品的数据，本部分也包含了测量结果的统一格式。值得注意的是轮椅车生产通常是以一个型号系列出现的，其中包括一个基本型号和一系列衍生产品。关键在于选择委托测量哪个型号系列。I

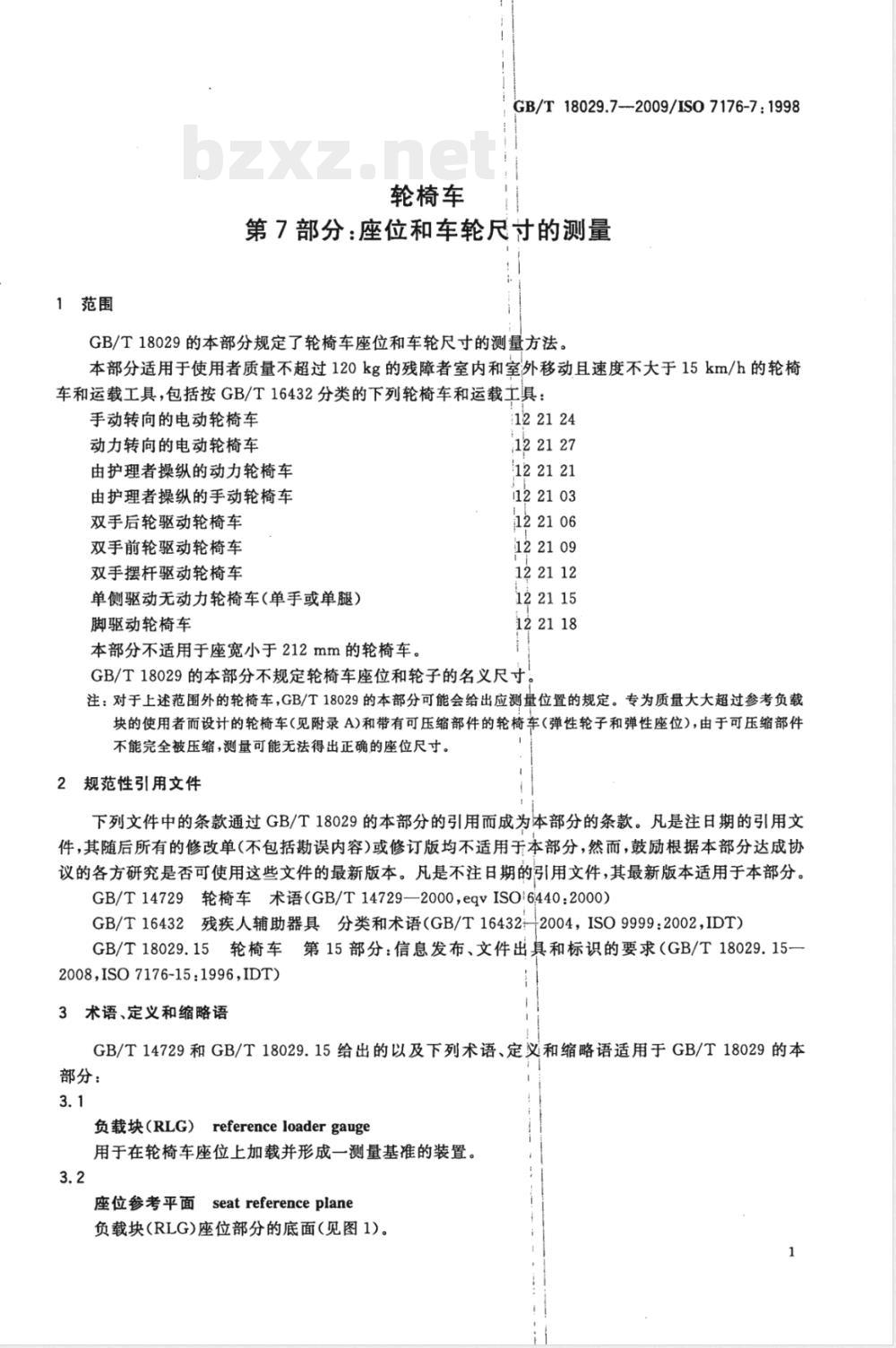

1范围
轮椅车
GB/T18029.7-2009/IS07176-7：1998第7部分：座位和车轮尺寸的测量GB/T18029的本部分规定了轮椅车座位和车轮尺寸的测量方法。本部分适用于使用者质量不超过120kg的残障者室内和室外移动且速度不大于15km/h的轮椅车和运载工具，包括按GB/T16432分类的下列轮椅车和运载工具：手动转向的电动轮椅车
动力转向的电动轮椅车
由护理者操纵的动力轮椅车
由护理者操纵的手动轮椅车
双手后轮驱动轮椅车
双手前轮驱动轮椅车
双手摆杆驱动轮椅车
单侧驱动无动力轮椅车（单手或单腿）脚驱动轮椅车
本部分不适用于座宽小于212mm的轮椅车。122124
122127
122121
1122103
122106
122109
122112
122115
122118
GB/T18029的本部分不规定轮椅车座位和轮子的名义尺寸注：对于上述范围外的轮椅车，GB/T18029的本部分可能会给出应测量位置的规定。专为质量大大超过参考负载块的使用者而设计的轮椅车（见附录A）和带有可压缩部件的轮椅车（弹性轮子和弹性座位），由于可压缩部件不能完全被压缩，测量可能无法得出正确的座位尺寸。2规范性引用文件
下列文件中的条款通过GB/T18029的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T14729轮椅车术语（GB/T14729—2000，eqvISO6440：2000）GB/T16432残疾人辅助器具分类和术语（GB/T16432+2004，ISO9999：2002，IDT）GB/T18029.15轮椅车第15部分：信息发布、文件出具和标识的要求（GB/T18029.15—2008,ISO7176-15:1996,IDT)
3术语、定义和缩略语
GB/T14729和GB/T18029.15给出的以及下列术语、定义和缩略语适用于GB/T18029的本部分：
负载块（RLG）referenceloadergauge用于在轮椅车座位上加载并形成一测量基准的装置。3.2
座位参考平面seatreferenceplane负载块(RLG)座位部分的底面（见图1)。GB/T18029.7—2009/ISO7176-7：1998座位参考平
靠背参考平面C
ackrestreferenceplane
座位参考
与负载块（R心
背部分外侧
曲面的垂直中线相切的平面（见图2）0
一靠背参考平面。
图2靠背参考平面
腿参考平面legreferenceplane
1）与脚托后缘或托带及座位最前端凸出部分相切的平面[见图3a)]。2）与脚托后缘或托带及腿托最前端凸出部分相切的平面[见图3b)]。注：图4所示为不同形式脚托的腿参考平面的切点。2
一腿参考平面；
一座位参考平面；
一靠背参考平面：
4——负载块(RLG)，
一腿参考平面；
2—脚托；
3—腿托。
a）与座位相切的腿参考板
GB/T18029.7—2009/ISO7176-7:1998b）与腿托相切的腿参考板
图3腿参考平面
GB/T18029.72009/ISO7176-7:1998s
儿童负载块为70mm
一切点；
腿参考平面；
标准脚托；
带睡托带的脚托；
带睡托带的管状脚托；
不带睡托带的管状脚托；
一睡托带；
*儿童负载块尺寸为60mm。
图4与不同形式脚托相交的腿参考平面单位为毫米
参考配置referenceconfigurationGB/T18029.7—2009/ISO7176-7:1998由可调节轮椅车按标准调节程序产生的、以确保不同轮椅车之间测量结果具有可比性的配置。规格说明specification sheet
制造商售前给出的有关轮椅车性能的资料。数据表dataform
记录测量数据的表格（见附录B）。内倾negativecamber
轮椅车的轮子下端向外倾斜造成两轮的上端比下端距离小的状态。4原理
将负载块（RLG）放在轮椅车的座位内，使轮椅车及其座位结构产生可重复的变形。以负载块(RLG)的参考点和参考平面为基准测量座位和车轮的尺寸。5测量设施
5.1成人负载块：按附录A规定。5.2儿童负载块：按附录A规定。5.3线性尺寸测量工具：量程为2m，精度为士1mm。5.4平面角度测量工具：测量两平面之间的角度或某一表面与垂直或水平面之间角度的工具，精度±0.2°。
5.5测量力的工具：量程为25N～500N，精度为士5N。5.6水平测试台：能放得下一辆轮椅车并实施测量的硬质平板，当轮椅车加载于其上时，平面度误差为5mm。
5.7防止轮椅车移动的装置：在轮椅车定位时，用以防止其移动的装置。注：建议将测量平板靠墙或类似的障碍物摆放即可防止轮椅车移动（见图7和图8)。6轮椅车的准备
6.1要求
在开始测量前，按下列要求准备轮椅车。6.2轮椅车的安装
按照委托测试者的规定安装合适的扶手，头垫，腿托和脚托。取掉所有未固定在轮椅车上的部件和不是轮椅车正常使用必要的部件，如垫子，带子等。6.3充气胎的充气
如果轮椅车装有充气胎，将其充气至轮椅车制造商所推荐的充气压力。如果制造商给出的是一个压力范围，则充气至最高值。如果轮椅车制造商未推荐轮胎充气压力，则按轮胎制造商规定的最高压力充气。
6.4调节
按下列要求将轮椅车调节至参考配置。5
GB/T18029.7—2009/IS07176-7:19986.4.1将制造商建议的用于驱动的部件安装定位。6.4.2对于制造商没有推荐用于驱动的部件，轮椅车可调部件的调节方法为：按下列顺序优先调节前面的参数并满足尽可能多的调节参数。注1：当调节轮椅车的部件时，往往会发生这样的情况：调整一个部件会影响另一个部件（如调节轮子的位置可能改变座位的角度）。这时，有必要对一些相关的部件作数次调整以补偿对于其他部件作用。另一种情况是为了达到某一个参数而不可能达到另一个参数。a）将轮椅车放在测量平板（见5.6)上，使小脚轮处于向前随行的位置。b）调节小脚轮立轴至垂直（公差为_9），如果达不到这一要求，则调至尽量接近垂直角度的负方向。
注2：小脚轮立轴的负角度为立轴的上端偏后下端偏前。c）如果身体支撑部分与车架间的位置在水平或垂直方向可调，将其调至中间位置。若不可能调至中间位置，则应调至中间偏后或偏下的位置（公差士5mm）。注3：在可调部件的调节中，d)、e)、f的调节可以通过将倾斜计置于相关平面上进行测量来充分实现。注4：本项调节不适合座位升降式轮椅车。d）调节可调座位的角度，使其表面与水平面的夹角为8°土2°，前高后低。若不可能达到此角度，则调至最接近的较大的角度，若仍无法达到，则调至尽可能接近8°的角度。e）调节可调靠背的角度，使其表面与垂直面的夹角为10°士2，下前上后。若不可能达到此角度，则调至最接近的较大的角度，若仍无法达到，则调至尽可能接近10°的角度。调节可调腿支撑部件与座位表面的角度，使其尽可能地接近但不小于90°。f)
调节可调倾角轮子的外倾角至垂直位置与最大内倾角之间中间位置（公差士1），若不可能达到此位置，则调至最接近该中间位置偏大的角度。h）
如果轮子的外倾角范围未预先设定，则将外倾角调至2士1°。若无法达到此外倾角，则调至最接近中间偏大的角度。
注5：内倾的定义见3.8。
i）如果驱动轮的位置可作水平方向调节，应将其调至中间位置士3mm。若不可能达到此位置，则调至最接近中间偏后的位置。此项调节不应按制造商专供截肢者使用的调节方法调节（除非仅有此一种调节）。如果驱动轮的位置可作垂直方向调节，应将其调至中间位置士3mm。若不可能达到此位置，则调至最接近中间偏下的位置。如果小脚轮的位置可作水平方向调节，应将其调至中间位置士3mm。若不可能达到此位置，k）
则调至最接近中间偏前的位置。如果小脚轮的位置可作垂直方向调节，应将其调至中间位置士3mm。若不可能达到此位置，1
则调至最接近中间偏下的位置。如果两小脚轮之间的距离可调，应调至最大值。m)
如果小脚轮组件的轮子的垂直位置在叉架内可调，应将其调至中间位置士1mm。若不可能达n）
到此位置，则调至最接近中间且叉架与轮子距离最大的位置。调节腿支撑和脚托部件，使其最低的部位尽可能地靠近测量平板，但与测量平板的距离不得小o）
于50mm。
将其余物理量的调节尽可能调至中间位置。如果增量调节不能达到中间位置，则调至中间较p)
大尺寸的位置
检查所有紧固件是否如制造商所规定的可靠工作。q）
7测量步骤
7.1选择负载块(RLG)尺寸
GB/T18029.7—2009/IS07176-7:1998对座位内能安放成人尺寸负载块并两侧分别至少有2mm空间的轮椅车，则选择成人负载块。对座位尺寸过小，不能安放成人尺寸负载块但能放得下儿童负载块并两侧分别至少有2mm空间的轮椅车，选择儿童负载块。
7.2负载块(RLG)定位
注：建议不熟悉此项技术的操作人员练习此操作若干次并记录座位平面角度和靠背角度（见7.3尺寸1和6），以便使测得数据的一致性在士2°以内。出于安全考虑，尤其是稳定性较差的运动型轮椅车，在安放负载块和测量尺寸时应特别注意应稳妥的固定轮椅车。
按下列方法将负载块安放在轮椅车上：a）将轮椅车放在测量平板上，在轮椅车座位的中间放上尺寸合适的负载块（不加补充配重），并使其靠背部分的表面及座位部分的后缘与轮椅车的靠背接触[见图5a)]。如果轮椅车靠背的上端与成人负载块靠背部分下端的距离小于150mm或与儿童负载块靠背b）
部分下端的距离小于90mm[见图5b)]，将靠背部分（靠背参考平面）的转轴点H固定在与水平面的夹角成90°土1°［见图5c)，并记录在检验报告中（见8.1）。一座位参考平面；
一靠背参考平面；
3—负载块。
a）负载块位置
图5负载块的定位
GB/T18029.7—2009/IS07176-7：1998一靠背参考平面；
如果小于150mm（儿童负载块尺寸为90mm）按图5c)固定转轴H；一负载块。
b）低靠背的测定
一靠背参考平面；
负载块。
c）测量低靠背轮椅车时负载块靠背部分的固定图5（续）
90°±
