【国家标准(GB)】 灯座的型式和尺寸 第3部分：预聚焦式灯座

ICS 29. 140. 10
中华人民共和国国家标准　
GB/T19148.3—2009
灯座的型式和尺寸
第3部分：预聚焦式灯座
Types and dimensions of lampholders-Part 3 : Prefocus Iampholders(IEC 60061-2:2004,Lamp caps and holders togetherwith gauges for the control of interchangeability and safety-Part 2:Lampholders,MOD)
2009-09-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-02-01实施
GB/T19148《灯座的型式和尺寸》共分为5个部分：-第1部分：螺口式灯座
第2部分：插脚式灯座
-第3部分：预聚焦式灯座
第4部分：杂类灯座
一第5部分：卡口式灯座
本部分为GB/T19148的第3部分。GB/T19148.3—2009
本部分修改采用IEC60061-2:2004《灯头、灯座及检验其安全性和互换性和量规第2部分：灯座》(3.37版)的英文版，与IEC60061-2：2004中有关预案焦式灯座的型式的尺寸部分在技术内容上完全一致。
同时将该国际标准的表述改为适合我国标准的表述。为了便于使用，本部分做了下列编辑性修改：“本国际标准”一词改为“本部分”；a）
用小数点“，”代替作为小数点的”，”；删除国际标准的前言；
为了与现有的标准及本部分中的技术内容一致，将国际标准的名称“《灯头、灯座及检验其安d)
全性和互换性和量规第2部分：灯座》”改为“《灯座的型式和尺寸第3部分：预聚焦式灯座》”。
本部分由轻工业联合会提出。

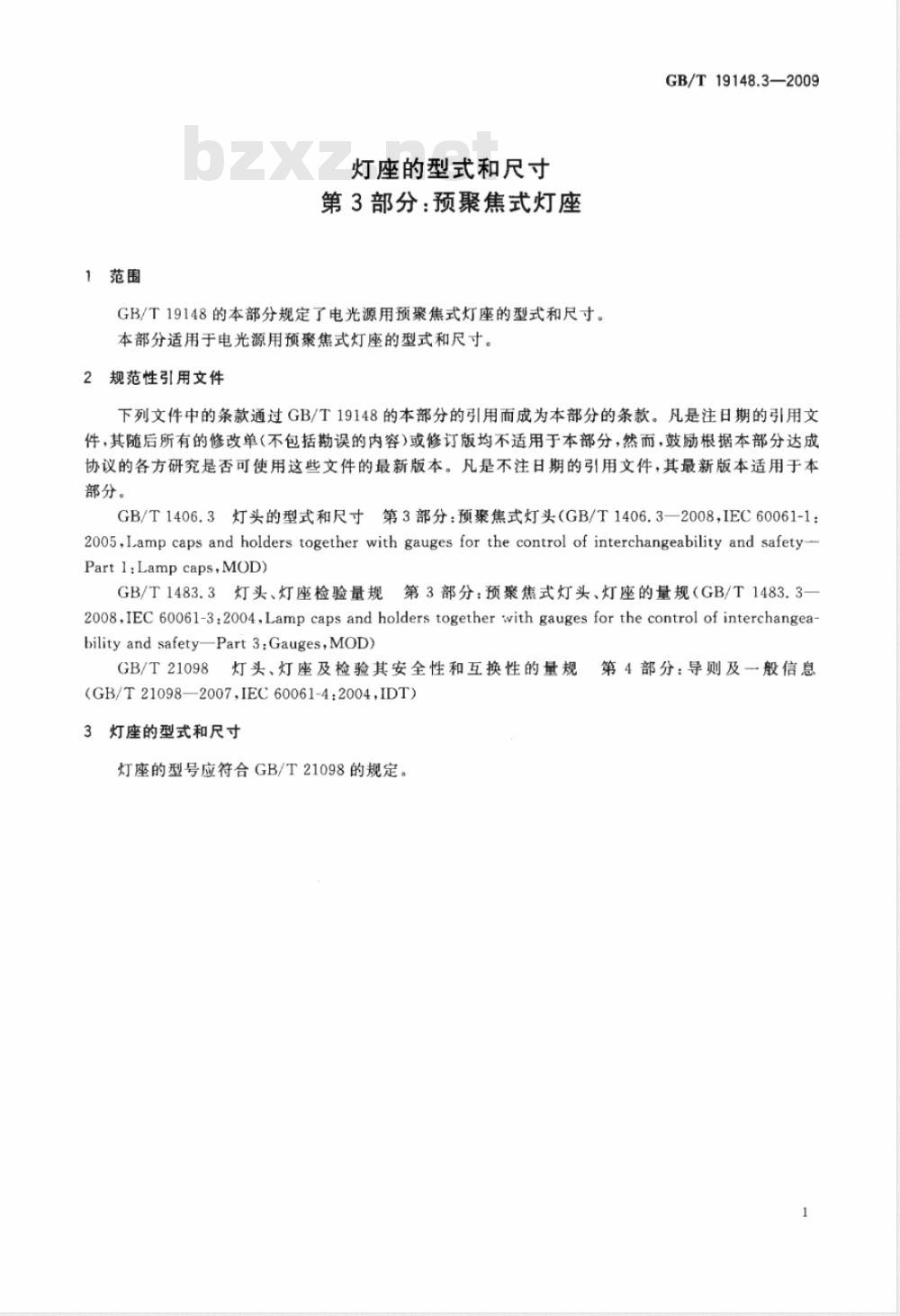

本部分由全国照明电器标准化技术委员会（SAC/TC224)归口。本部分起草单位：杭州菁蓝照明科技有限公司、北京电光源研究所。本部分主要起草人：吴永强、段彦芳、赵秀荣、江娜。1范围
灯座的型式和尺寸
第3部分：预聚焦式灯座
GB/T19148的本部分规定了电光源用预聚焦式灯座的型式和尺寸。本部分适用于电光源用预聚焦式灯座的型式和尺寸。2规范性引用文件
GB/T19148.3—2009
下列文件中的条款通过GB/T19148的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T1406.3灯头的型式和尺寸第3部分：预聚焦式灯头（GB/T1406.3—2008，IEC60061-1：2005,Lamp caps and holders together with gauges for the control of interchangeability and safetyPart1:Lampcaps，MOD)
GB/T1483.3灯头、灯座检验量规第3部分：预聚焦式灯头、灯座的量规（GB/T1483.3—2008,IEC 60061-3:2004,Lamp caps and holders togetherwith gauges for the control of interchangea-bilityand safety—Part3:Gauges,MOD)GB/T21098灯头、灯座及检验其安全性和互换性的量规第4部分：导则及般信息(GB/T21098—2007,IEC60061-4:2004,IDT）3灯座的型式和尺寸
灯座的型号应符合GB/T21098的规定。1
GB/T19148.3—2009
比例3:1

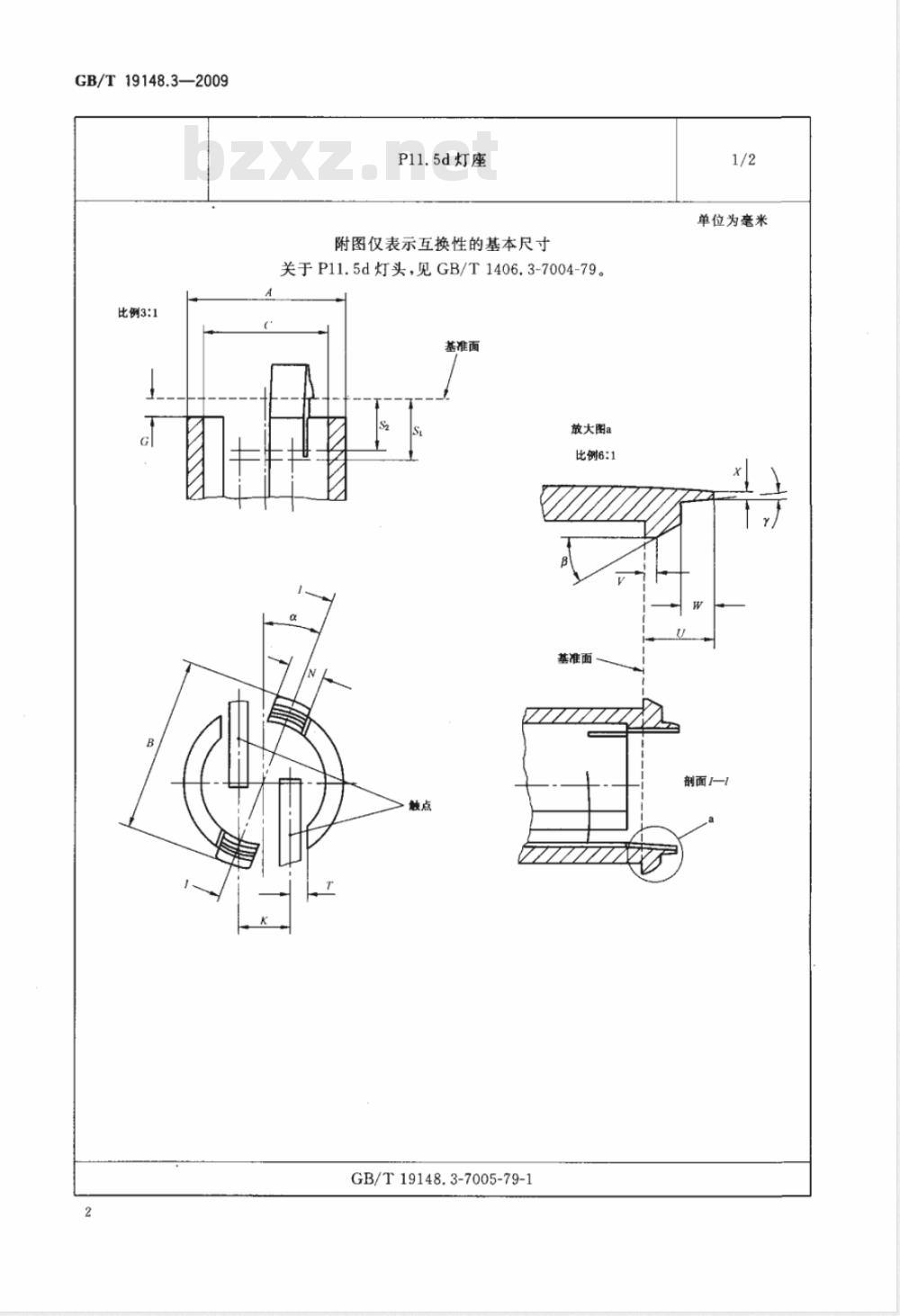

P11.5d灯座
附图仅表示互换性的基本尺寸
关于P11.5d灯头，见GB/T1406.3-7004-79。基准面
放大图a
比例6:1
基准面
GB/T19148.3-7005-79-1
单位为毫米
削面1—1
最小值
P11.5d灯座
最小值
GB/T19148.3—2009
单位为毫米
最大值
标称值20°
约30°
约5°
（1）单独把各个触点分别压到位置S：和S:的力应不小于3N且应不大于10N。GB/T19148.3-7005-79-1
GB/T19148.3—2009
PG12-.和PGX12-.灯座
附图仅表示互换性的基本尺寸
关于PG12和PGX12灯头，见GB/T1406.3-7004-64。基准面
触点，见注(1)
上图仅表示PG12-1灯座。
见注(3)
夹持弹簧，见注(2)
与PG12灯座相比，PGX12灯座的插脚人孔和安装面以90°角度设置。关于有上述不同的灯座见2/3页。PGX12-1和PGX12-2灯座打算在高温下使用（150℃以上，暂定）。GB/T19148.3-7005-64-4
单位为毫米
设计类型
PGX12-1
脉冲触点*
PG12-.和PGX12-.灯座
俯视图
PG12-2
第三键槽不能用作夹持目的
PGX12-2
如果这些灯座用于要求高电压启动脉冲的灯，则脉冲应施加在该触点上。PG12-1灯座的尺寸见1/3页中的图。PG12-
GB/T19148.3-2009
单位为毫米
PG12-2灯座的尺寸与PG12-1灯座的相同，但栓销的槽口的数量和相关的尺寸除外。存在三个类似的具有尺寸A，、P，和r的栓销槽口。PG12-3灯座的尺寸与PG12-2灯座的相同，但凸片的位置除外。PGX12-1灯座的尺寸与PG12-1灯座的相同，但触点的位置和灯头的支撑凸台的安装面的位置除外，灯头已按顺时针方向旋转了90°。PGX12-2灯座的尺寸与PGX12-1灯座的相同，但栓销的槽口的数量和相关尺寸除外。存在三个类似的具有尺寸A、P1和r的栓销槽口。GB/T19148.3-7005-64-4
GB/T19148.3—2009
最小值
PG12-.和PGX12-.灯座
最大值
最小值
最大值
约45°
标称值45°
单位为毫米
（1）灯座的触点应能自我调节形成接触。电接触应在灯头插脚的没有变形的部分形成。见灯头GB/T1406.3-7004-64中的注释（5）。
考虑到相对高的温度和所涉及的连续应力，夹持灯用的簧片应是一种在灯座的整个寿命期间能使夹持力（2）
基本保持不变的材料。在有适用的要求和老化试验之前，不应使用塑料材料。（3）灯头的支撑凸台的安装面。检验：
PG12-和PGX12-灯头能否插人PG12和PGX12灯座以及PG12和PGX12灯座与PG12-和PGX12-灯头的接触性，应按照下述量规的顺序检验：用一不大于100N的力应能将量规A（见GB/T1483.3-7006-81A）和量规B（见GB/T1483.3-7006-81B)插人灯座。-拔出量规A(见GB/T1483.3-7006-81A)所需要的力应不大于80N。只应以一种方式将量规C(见GB/T1483.3-7006-81C)插人灯座。灯座应能以至少15N的力夹持住量规C(见GB/T1483.3-7006-81C)。拔出量规D(见GB/T1483.3-7006-80D)所需要的力应不大于15N。灯座应能以至少1N的力夹持住量规E（见GB/T1483.3-7006-80E）。用量规F（见GB/T1483.3-7006-81F)和量规G(见GB/T1483.3-7006-81G)检验灯座的接触性能。
GB/T 19148.3-7005-64-4
引入斜面
引入斜面
PG13和PGJ13连接件和安装孔
附图仅表示互换性的基本尺寸
关于PG13和PGJ13灯头，见GB/T1406.3-7004-107。连接件PG13
基准面
内孔连接
GB/T19148.3—2009
单位为毫米
2.85×0.85(10.65深)下载标准就来标准下载网
可压缩垫圈，见注(1)
连接件PGJ13
内孔连接
2.85×0.85(10.65深)
GB/T19148.3-7005-107-2
GB/T19148.3—2009
W(PGJ13)
X,(PG13)
最小值
最大值
PG13和PGJ13连接件和安装孔
单位为毫米
要求可压缩的防潮垫圈。当垫圈完全压缩时应适合有灯头(1）
尺寸M、N、P、R和Q描述的空间。检验：PG13和PGJ13连接件应满足GB/T1406.3-7004-107A所示量规的检验要求。安装孔
最小值
89°30
最大值
90°30
GB/T19148.3-7005-107-2
PX13.5s灯座
附图仅表示互换性的基本尺寸
关于PX13.5s预聚焦灯头，见GB/T1406.3-7004-35。支撑面
比例2:1
见注(2)
基准面
GB/T19148.3—2009
单位为毫米
灯座的设计应能使其夹持灯的装置只在灯处于正确位置时才起作用，也就是说，灯头法兰的三个支撑凸台都与灯座的相应支撑面相接触。GB/T19148.3-7005-35-1
