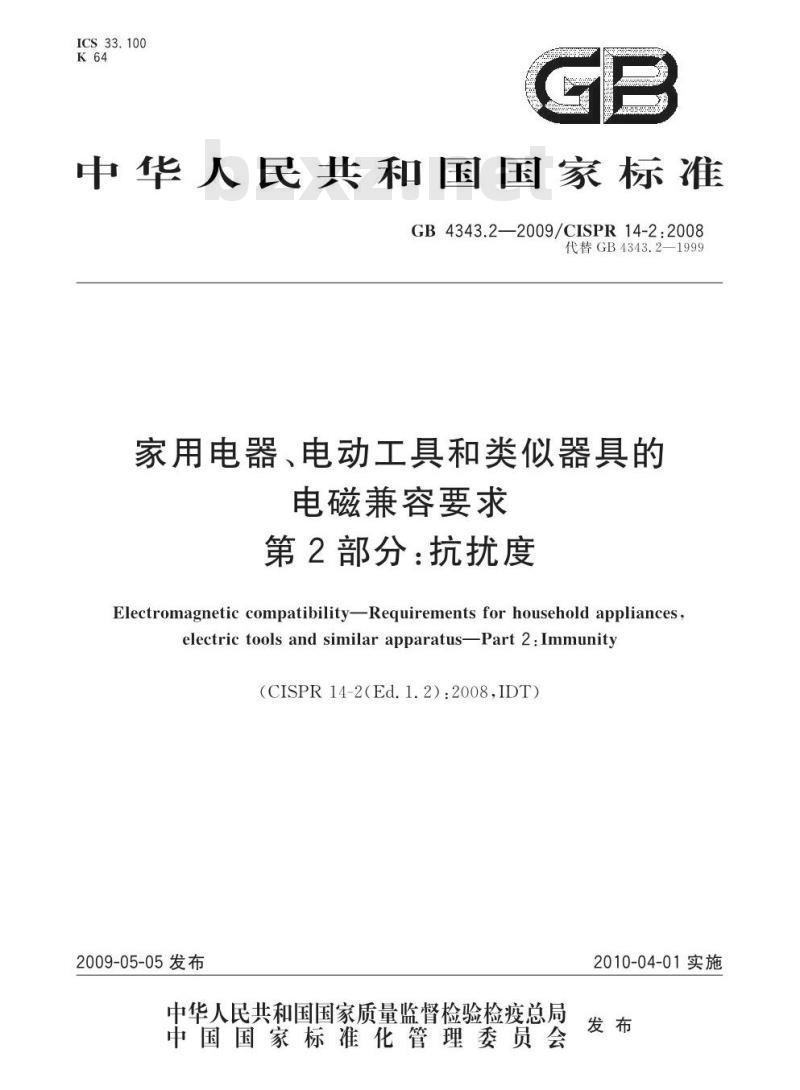

【国家标准(GB)】 家用电器、电动工具和类似器具的电磁兼容要求 第2部分：抗扰度

ICS33.100
中华人民共和国国家标准
GB4343.2—2009/CISPR14-2:2008代替GB4343.2—1999
家用电器、电动工具和类似器具的电磁兼容要求
第2部分：抗扰度
Electromagnetic compatibilityRequirements for household appliances,electrictoolsand similarapparatusPart2:Immunity(CISPR14-2(Ed.1.2):2008,IDT)2009-05-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-04-01实施

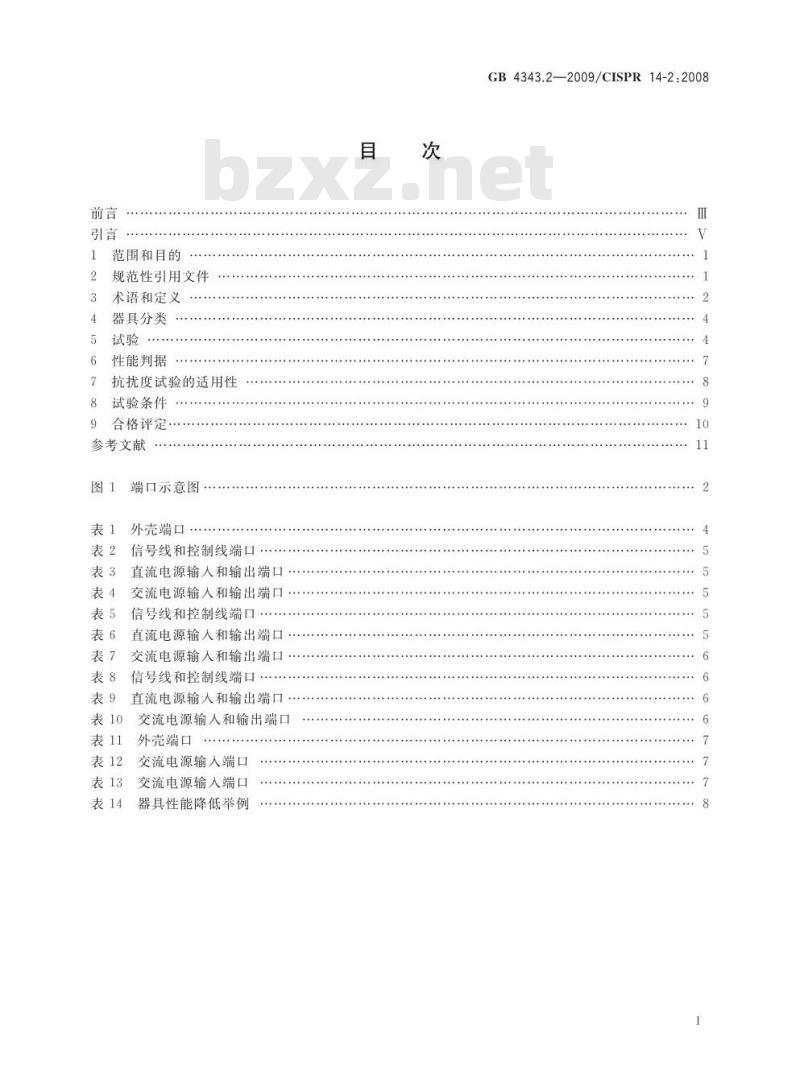

范围和目的
规范性引用文件
术语和定义
器具分类
性能判据
抗扰度试验的适用性
试验条件
9合格评定
参考文献
端口示意图：
外壳端口
信号线和控制线端口
直流电源输人和输出端口
交流电源输人和输出端口
信号线和控制线端口
直流电源输人和输出端口
交流电源输人和输出端口
信号线和控制线端口
直流电源输入和输出端口
交流电源输入和输出端口
外壳端口
交流电源输入端口
交流电源输入端口
器具性能降低举例

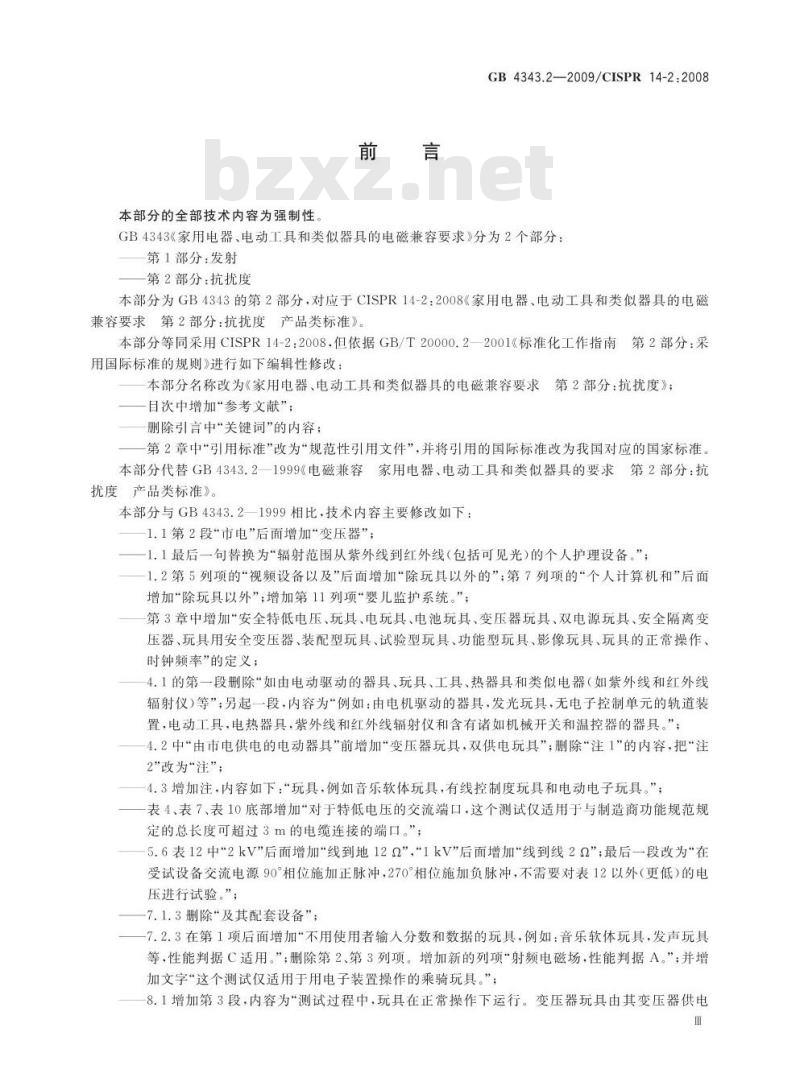

GB4343.2—2009/CISPR14-2:2008本部分的全部技术内容为强制性。前言
GB4343.2—2009/CISPR14-2:2008GB4343《家用电器、电动工具和类似器具的电磁兼容要求》分为2个部分：第1部分：发射
—第2部分：抗扰度
本部分为GB4343的第2部分，对应于CISPR14-2：2008《家用电器、电动工具和类似器具的电磁兼容要求第2部分：抗扰度产品类标准》。本部分等同采用CISPR14-2：2008.但依据GB/T20000.2—2001《标准化工作指南第2部分：采用国际标准的规则》进行如下编辑性修改：本部分名称改为《家用电器、电动工具和类似器具的电磁兼容要求第2部分：抗扰度》；一目次中增加“参考文献”；
删除引言中“关键词”的内容；一一第2章中“引用标准”改为“规范性引用文件”，并将引用的国际标准改为我国对应的国家标准本部分代替GB4343.21999《电磁兼容家用电器、电动工具和类似器具的要求第2部分：抗扰度产品类标准》。
本部分与GB4343.2—1999相比，技术内容主要修改如下：-1.1第2段“市电”后面增加\变压器”；一1.1最后一句替换为“辐射范围从紫外线到红外线（包括可见光）的个人护理设备。”；一1.2第5列项的“视频设备以及”后面增加“除玩具以外的”；第7列项的“个人计算机和”后面增加\除玩具以外”；增加第11列项\婴儿监护系统。”；第3章中增加“安全特低电压、玩具、电玩具、电池玩具、变压器玩具、双电源玩具、安全隔离变压器、玩具用安全变压器、装配型玩具、试验型玩具、功能型玩具、影像玩具、玩具的正常操作、时钟频率”的定义；
4.1的第一段删除“如由电动驱动的器具、玩具、工具、热器具和类似电器（如紫外线和红外线辐射仪）等”，另起一段，内容为“例如：由电机驱动的器具，发光玩具，无电子控制单元的轨道装置，电动工具，电热器具，紫外线和红外线辐射仪和含有诸如机械开关和温控器的器具。”；一4.2中“由市电供电的电动器具”前增加变压器玩具，双供电玩具”；删除“注1\的内容，把“注2”改为“注”
一4.3增加注，内容如下：“玩具，例如音乐软体玩具，有线控制度玩具和电动电子玩具。”：一表4、表7、表10底部增加“对于特低电压的交流端口，这个测试仅适用于与制造商功能规范规定的总长度可超过3m的电缆连接的端口。”；5.6表12中\2kV”后面增加\线到地12Q”，1kV\后面增加\线到线2Q”；最后一段改为\在受试设备交流电源90°相位施加正脉冲，270°相位施加负脉冲，不需要对表12以外（更低）的电压进行试验。”；
7.1.3删除“及其配套设备”；
一7.2.3在第1项后面增加“不用使用者输人分数和数据的玩具，例如：音乐软体玩具，发声玩具等，性能判据C适用。”；删除第2、第3列项。增加新的列项“射频电磁场，性能判据A。”；并增加文字“这个测试仅适用于用电子装置操作的乘骑玩具。”；8.1增加第3段，内容为“测试过程中，玩具在正常操作下运行。变压器玩具由其变压器供电日

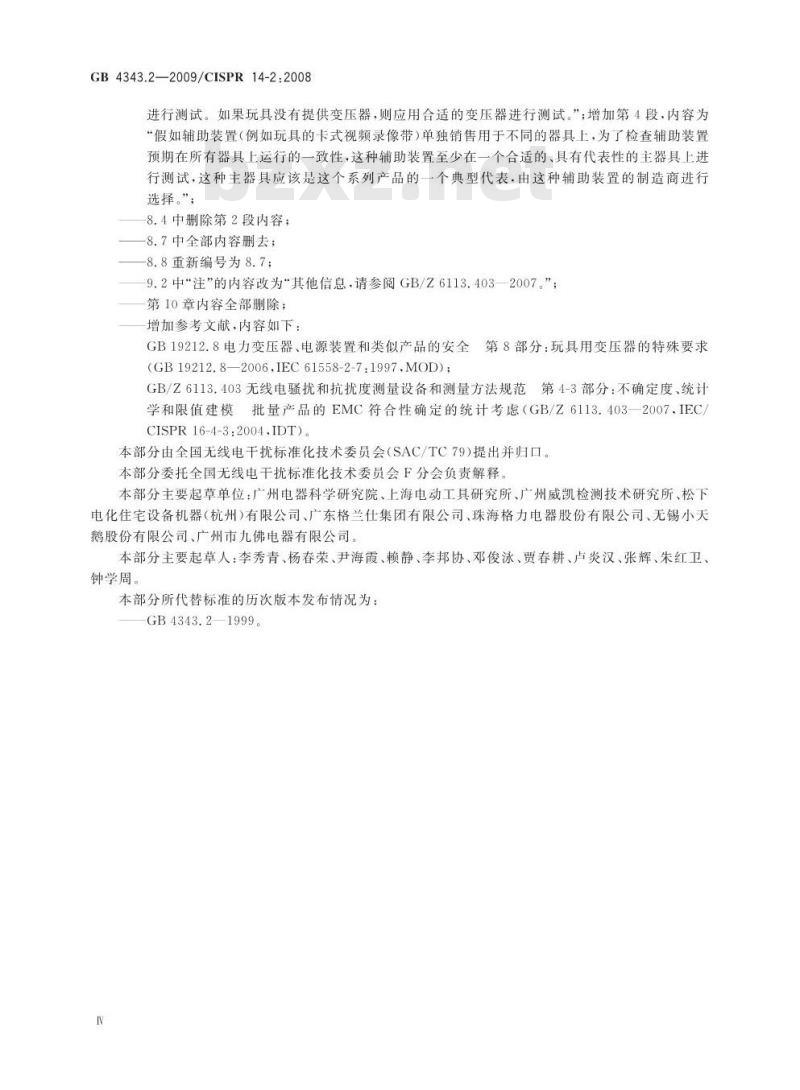

GB4343.2—2009/CISPR14-2:2008进行测试。如果玩具没有提供变压器，则应用合适的变压器进行测试。”；增加第4段，内容为“假如辅助装置（例如玩具的卡式视频录像带）单独销售用于不同的器具上·为了检查辅助装置预期在所有器具上运行的一致性，这种辅助装置至少在一个合适的、具有代表性的主器具上进行测试，这种主器具应该是这个系列产品的一个典型代表，由这种辅助装置的制造商进行选择。”
8.4中删除第2段内容；
—8.7中全部内容删去；
8.8重新编号为8.7；
9.2中“注”的内容改为“其他信息，请参阅GB/26113.403一2007。”第10章内容全部删除；
增加参考文献，内容如下：
GB19212.8电力变压器、电源装置和类似产品的安全第8部分：玩具用变压器的特殊要求(GB19212.8—2006.IEC61558-2-7:1997.MOD)：第4-3部分：不确定度、统计
GB/Z6113.403无线电骚扰和抗扰度测量设备和测量方法规范学和限值建模批量产品的EMC符合性确定的统计考虑（GB/Z6113.403一2007，IEC/CISPR16-4-3:2004IDT)
本部分由全国无线电干扰标准化技术委员会（SAC/TC79）提出并归口。本部分委托全国无线电干扰标准化技术委员会F分会负责解释。本部分主要起草单位：广州电器科学研究院、上海电动工具研究所、广州威凯检测技术研究所、松下电化住宅设备机器（杭州）有限公司、广东格兰仕集团有限公司、珠海格力电器股份有限公司、无锡小天鹅股份有限公司、广州市九佛电器有限公司本部分主要起草人：李秀青、杨春荣、尹海霞、赖静、李邦协、邓俊泳、贾春耕、卢炎汉、张辉、朱红卫、钟学周。
本部分所代替标准的历次版本发布情况为：GB4343.2—1999。

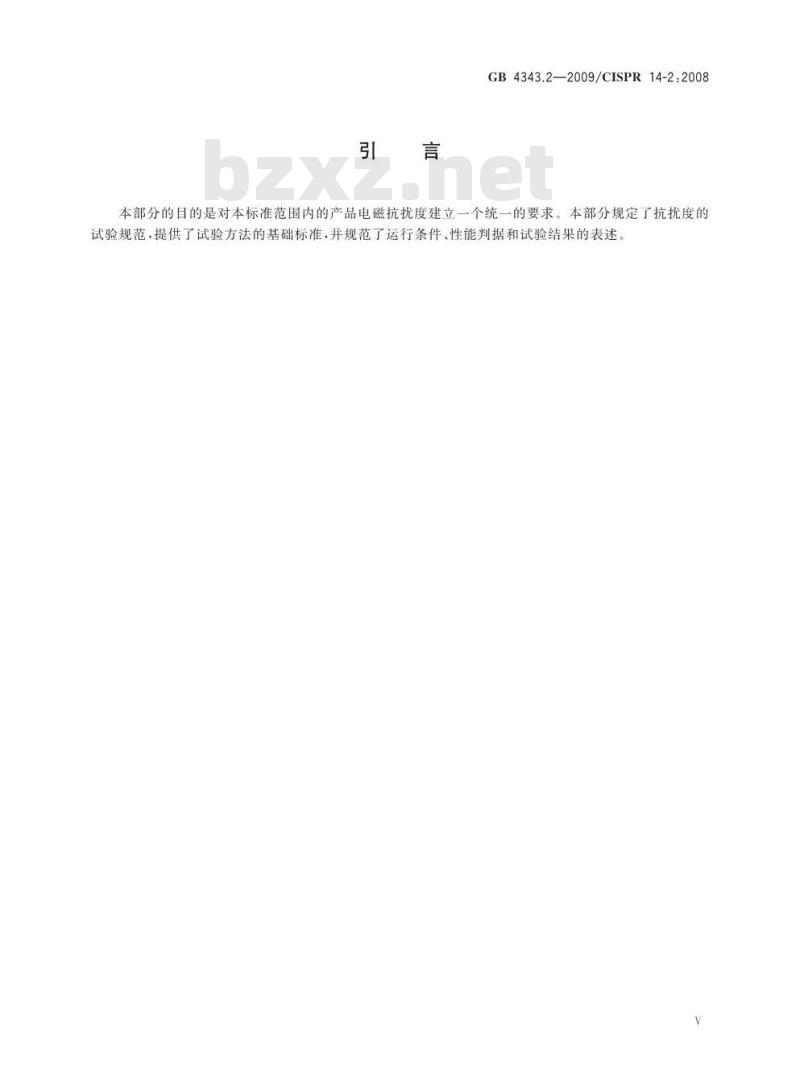

GB4343.2—2009/CISPR14-2:2008本部分的目的是对本标准范围内的产品电磁抗扰度建立一个统一的要求。本部分规定了抗扰度的试验规范，提供了试验方法的基础标准，并规范了运行条件、性能判据和试验结果的表述1范围和目的
GB4343.2—2009/CISPR14-2:2008家用电器、电动工具和类似器具的电磁兼容要求
第2部分：抗扰度
1.1GB4343的本部分适用于家用和类似用途电器及类似器具、电玩具以及电动工具的电磁抗扰度。对接至相线和中线的单相器具，额定电压不应超过250V.对其他器具，则不超过480V器具里可装有电动机、电热元件或二者兼有，其电路可包含电气线路或电子线路。它可以由市电、变压器、电池或其他电源供电
本部分也适用于非家庭使用但有抗扰度要求的器具，如商店、轻工业场所和农场的非专业人员使用的器具，同时也适用于GB4343.1产品范围内的器具。此外还适用于：家用和酒吧餐馆用的微波炉；
射频能量加热的烹调用平铁架和烹调炉，（单个或多个区域）感应式烹调器具：辐射范围从紫外线到红外线（包括可见光）的个人护理设备。1.2本部分不适用于：
照明用设备：
重工业用器具；
固定安装在建筑物上的电气装置部件（如保险丝、断路器、电缆和开关）；频繁产生特殊电磁环境场所使用的器具，这样的场所指产生强电磁场（例如广播发射站附近），或电网产生大脉冲的地方（例如发电站）；无线电接收机、电视机，音频设备、视频设备以及除玩具以外的电子音乐装置；一医疗电气装置；
一一个人计算机和除玩具以外的类似器具；无线电发射机；
一专门设计用于车辆的器具；
婴儿监护系统。
1.3抗扰度要求的频率范围覆盖0Hz~400GHz1.4：与器具安全有关的电磁效应不属于本部分范围，而属于其他标准，如GB4706对于器具的非正常运行（如为试验目的而模拟电路故障的运行），本部分不予以考虑，注：船上或飞机上使用的器具可能需要附加的抗扰度要求1.5本部分目的是规定本部分范围内的器具抗扰度要求，它包括连续的和瞬态的、传导的和辐射的电磁骚扰以及静电放电。
这些规定体现了电磁兼容性抗扰度的基本要求注：在特殊情况下，骚扰电平可能超过本部分规定的试验值。在此场合下，可能需要采取特别的减缓措施。2规范性引用文件
下列文件中的条款通过GB4343的本部分的引用而成为本部分的条款。凡是注日期的引用文件。其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。1
GB4343.2—2009/CISPR14-2:2008GB/T4365—2003电工术语电磁兼容（IEC60050（161)：1990,IDT）GB/T17626.2-2006电磁兼容试验和测量技术静电放电抗扰度试验（IEC61000-4-2：2001，IDT)
GB/T17626.3—2006
电磁兼容试验和测量技术射频电磁场辐射抗扰度试验（IEC61000-4-3：2002,IDT)
GB/T17626.4—2008
2004,IDT)
GB/T17626.5-2008
2005,IDT)
试验和测量技术电快速瞬变脉冲群抗扰度试验（IEC61000-4-4：电磁兼容
电磁兼容试验和测量技术浪涌（冲击）抗扰度试验（IEC61000-4-5：试验和测量技术射频场感应的传导骚扰抗扰度（IEC61000-4-6：GB/T17626.62008
电磁兼容
2006.IDT)
试验和测量技术电压暂降、短时中断和电压变化的抗扰度GB/T17626.11-2008电磁兼容
试验（IEC61000-4-11:2004,IDT)GB4343.1-2009家用电器，电动工具和类似器具的电磁兼容要求第1部分：发射（CISPR14-1：2005.IDT)
3．术语和定义
基于本部分的目的，GB/T4365一2003确立的电磁兼容术语以及下列术语和定义适用于本部分。3.1
电磁兼容性electromagnetic compatibility设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力。
端口port
规定器具与外界电磁环境的特定接口（见图1)。外壳端口
交流电源端口
直流电源端口
外壳端口enclosure port
端口示意图
电磁场辐射或侵人所通过的器具的物理界面。3.4
批量生产 series production
连续或成批地生产器具（由相同的产品组成）的过程。3.5
安全特低电压safety extra-low voltage信号端口
控制端口
导体之间，或任何导体与地之间不超过交流50V或无纹波直流120V的电压，在电路中，用例如安全隔离变压器等装置与供电电源隔离开。2
玩具toy
预期供14岁以下儿童玩要的产品。GB 4343.2—2009/CISPR 14-2:2008玩具可以包括电机、发热元件、电子电路和它们三者的结合体。玩具的供电电压不应该超过交流（有效值）或无纹波直流24V，且可由电池或适配器或安全变压器连接到市电电源上进行供电。
注：玩具用的变压器、转换器和充电器不认为是玩具的一部分（见GB19212.8）。3.7
电玩具electrictoy
至少有一种功能是依靠电能工作的玩具。3.8
电池玩具
batterytoy
包含或使用一个或多个电池作为唯一电源的玩具。3.9
transformer toy
变压器玩具
通过一个玩具变压器和供电网络相连接，并以此作为唯一电源的玩具。3.10
双电源玩具dual supplytoy
能同时或交替作为电池玩具和变压器玩具使用的玩具。3.11
安全隔离变压器safetyisolatingtransformer提供安全特低电压，且至少用与双重绝缘或加强绝缘等效的绝缘将其输人绕组与输出绕组进行电气隔离的变压器。
safety transformer for toys
玩具用安全变压器
特殊设计以供玩具在不超过24V的安全特低电压下运行的安全隔离变压器。注：a.c.或d.c.或二者均可以由变压器部件提供。3.13
装配型玩具
constructional kit
用于组装成不同玩具的成套电气、电子或机械部件。3.14
试验型玩具experimental kit
用于组装成不同组合的成套电气或电子元件。注：试验装置主要的目的是通过试验和研究促进知识的获得。它不是用来创造一个玩具或其他特殊使用的设备。3.15
功能型玩具functional toy
额定电压不超过24V，由成年人使用的器具或装置的模型玩具。注：额定电压超过24V，打算在成年人的直接监管下由儿童使用和在同样方式下作为器具或装置的模型的产品，被认为是功能型产品。
影像玩具video toy
包含一个屏幕和操作机构的玩具，通过操作机构儿童可以与屏幕显示的图片互动。注：所有用于影像玩具的必需部件，例如控制盒，游戏杆，键盘，监视器及连接件，认为是玩具的一部分。GB4343.2—2009/CISPR14-2:20083.17
玩具的正常操作normal operation oftoys当接至推荐的电源，玩具按照预定的或可预知的方式，同时不要忘记了儿童的正常行为，进行玩要的条件。
时钟频率clock fruquency
设备中使用的任何信号的基波频率，集成电路（IC)内单独使用的信号除外。注：高频往往由集成电路（IC)外的较低时钟频率通过集成电路（IC)内的锁相环（PLL）电路产生。4器具分类
本标谁范围内的器具划分为四类，每一类定义如下：4.1I类：无电子控制电路的器具例如：由电机驱动的器具，发光玩具，无电子控制单元的轨道装置，电动工具，电热器具，紫外线和红外线辐射仪和含有诸如机械开关和温控器的器具。由无源元件（如抑制无线电干扰的电容或电感，电源变压器和工频整流器）组成的电路不应被认为是电子控制电路。
4.2Ⅱ类：带有电子控制电路的变压器玩具、双电源玩具、由市电供电的电动器具、电动工具、电热器具和类似电器（如紫外线辐射仪、红外线辐射仪和微波炉），其电子控制线路的内部时钟频率或振荡频率不超过15MHz。
注：玩具，例如教育用电脑、器具，带有电子控制单元的轨道装置。4.3Ⅱ类：带有电子控制电路并且由电池（内装式电池或外接式电池）供电的器具。在正常使用条件下，该类型器具不与市电连接，其电子控制线路的内部时钟频率或振荡频率不超过15MHz。该类包括装有可充电电池的器具，可充电电池通过将器具接到市电来进行充电，但是当该类器具接入市电时，应按Ⅱ类器具进行试验。注：玩具，例如音乐软体玩具，有线控制的玩具和电动电子玩具。4.4IV类
本标准范围内的其他所有器具。5试验
5.1静电放电
静电放电试验根据基础标准GB/T17626.2-2006和本部分表1中给出的试验信号和试验条件进行。
表1外壳端口
环境现象
静电放电
试验规定
8kV空气放电
4kV接触放电
试验配置
按GB/T17626.2—2006
注：4kV的接触放电应施加于易触及的导电部件，但诸如电池盒或插座孔里的金属触片除外。接触放电是优先的试验方法，对外壳的每个易触及的金属部件施加20次放电（10次正极性，10次负极性）。对于非导电外壳，应按GB/T17626.2一2006规定对垂直或水平耦合板进行放电。空气放电适用于不能使用接触放电的场合中。不需要对表1以外（更低）的电压进行试验。5.2电快速瞬变
电快速瞬变试验根据基础标准GB/T17626.4一2008和本部分表2～表4中的要求进行，试验在4
正、负两个极性上各进行2min。环境现象
共模快速瞬变
表2信号线和控制线端口
试验规定
0.5kV(峰值）
5/50nsT./T
5kHz重复频率
GB4343.2—2009/CISPR14-2.2008试验配置
按GB/T17626.4—2008
注：仅适用于按制造商功能规范规定的总长度可超过3m的电缆连接的端口。表3直流电源输入和输出端口
环境现象
共模快速瞬变
注：不适用于由
试验规定
0.5kV（峰值）
5/50nsT/T
5kHz重复频率
使用时不
能接到市
的器具
测试直流电源端口时应使用耦合/去耦网络表4交流电源输入和输出端口
环境现象
注：对于特
压的交流端口
端口。
试验规处
试验配置
按GB/T17626.4—2008
代验配置
1kV（峰值）
按CB/T17626.4-2008
测试仅适用于与制造商功脂规范规定的总长度可超进3m的电缆连接的耦网络。
请口时应使用耦合/丢
测试交流电
5.3注入电流
MHz230
注人电流试
基础标
试验条件和请
GB/T17626
是对8OMHz
置，尤其
注：注人电流的中最
将未调制试验信
可达2
环境现象
射频电流
1 kHz,80%AM
H2，与受让
表5～表7中的要求进行。
2008和本部分表
0MH.的测量，
立在试验报告中清楚地加以注明。UT尺寸无
试验时，载波还需接规定进行调制。皮调到指定的试验值。
表5信号线和控制线端口
试验规定
230MHz
1V(r.m.s.)（未调制）
源盟抗
注：仅适用于与按制造商功能规范规定的总长度可超过3m的电缆连接的端口。表6
直流电源输入和输出端口
环境现象
射频电流
1 kHz,80%AM
试验规定
0.15MHz~230 MHz
1Vtms.)（未调制）
150Q源阻抗
注1：不适用于由电池供电使用时不能接到市电的器具试验配置
按GB/T17626.6—2008
试验配置
按GB/T17626.62008
注2：适用于由电池供电、使用时能接到市电的器具或按制造商功能规范规定的直流电缆长度可超过3m的器具。5
GB.4343.2-2009/CISPR14-2.2008测试直流电源端口时应使用耦合/去耦网络。表7交流电源输入和输出端口
环境现象
射频电流
1 kHz,80%AM
试验规定
0.15MHz~230MHz
3V(r.m.s.)（未调制）
1500源阻抗
试验配置
按GB/T17626.6—2008
注：对于特低电压的交流端口，这个测试仅适用于与制造商功能规范规定的总长度可超过3m的电缆连接的端口。
测试交流电源端口时应使用耦合/去耦网络5.4注入电流0.15MHz~80MHz
注人电流试验根据基础标准GB/T17626.6-2008和本部分表8~表10中的要求进行。将未调制试验信号的载波调到指定的试验值。试验时，载波还需按规定进行调制。表8信号线和控制线端口
环境现象
射频电流
1 kHz,80%AM
试验规定
0.15MHz~80 MHz
1V(r.m.s.(未调制）)
150Q源阻抗
注：仅适用于与按制造商功能规范规定的总长度可超过3m的电缆连接的端口。表9直流电源输入和输出端口
环境现象
射频电流
1kHz,80%AM
试验规定
0.15MHz~80MHz
1V(r.m.s.)(未调制）
1500源阻抗
注：不适用于由电池供电、使用时不能接到市电的器具。测试直流电源端口时应使用耦合/去耦网络。表10交流电源输入和输出端口
环境现象
射频电流
1 kHz,80%AM
试验规定
0.15MHz~80MHz
3V(r.m.s.)(未调制）
150Q源阻抗
试验配置
按GB/T17626.6—2008
试验配置
按GB/T17626.6—2008
试验配置
按GB/T17626.6—2008
注：对于特低电压的交流端口，这个测试仅适用于与制造商功能规范规定的总长度可超过3m的电缆连接的端口。
测试交流电源端口时应使用耦合/去耦网络。5.5射频电磁场80MHz~1000MHz
射频电磁场试验根据基础标准GB/T17626.3-—2006和本部分表11中的要求进行。将未调制试验信号的载波调到指定的试验值。试验时，载波还需按规定进行调制。6
环境现象
射频电磁场
1kHz,80%AM
5.6浪涌
表11外壳端口
试验规定
80MHz~1000MHz
3V(r.ms.)（未调制）
GB4343.2—2009/CISPR14-2:2008试验配置
按GB/T17626.3—2006
浪涌抗扰度试验根据基础标准GB/T17626.52008和本部分表12中的要求进行。表12交流电源输入端口
环境现象
只要可行，依次施
相线之间
相线与中
相线与
大正脉冲利
间：1kV
包线间：2元
中线与保护地线间：21V
在受试设
进行试验。
5.7电压暂陷
电压暂降
试验规定
750(8/20)
2kV线到地12Q
1kV线到线2Q
电源90°相
位施加正
时中断
寸中断试验按基础标准
环境观象
*U是受试设备的额定电
性能判据
风验电
在EMC测试过程中或根据EMC测试结能判据等级，并在试验报告中注明。us
试验配置
按GB/T17626.5—2008此内容来自标准下载网
相位施加负脉冲，不需要对表12以外（更低）的电压1762
2008和本部分表13中的要求进行。端口
交流电頭输入
压暂降的
手续时间
（额定频率周期）
试验配置
安GB/T17626.11—2008，
电压突变在过零处产生
制造商应根据下列性能判据提供器具的功能描述和性性能判据A：在试验过程中器具应按预期连续运行。当器具按预期使用时，其性能降低或功能丧失不允许低于制造商规定的性能水平（或可容许的性能丧失）。如果制造商未规定最低的性能水平或可容许的性能丧失，则可从产品说明书、文件及用户按预期使用时对器具的合理期望中推断。性能判据B：试验后器具应按预期继续运行。当器具按预期使用时，其性能降低或功能丧失不允许低于制造商规定的性能水平（或可容许的性能丧失）。在试验过程中，性能下降是充许的，但不充许实际运行状态或存贮数据有所改变。如果制造商未规定最低的性能水平或可容许的性能丧失，则可从产品说明书文件及用户按预期使用时对器具的合理期望中推断。性能判据C：允许出现暂时的功能丧失，只要这种功能可自行恢复，或者是通过操作控制器或按使7
