【国家标准(GB)】 电气绝缘用薄膜 第4部分：聚酯薄膜

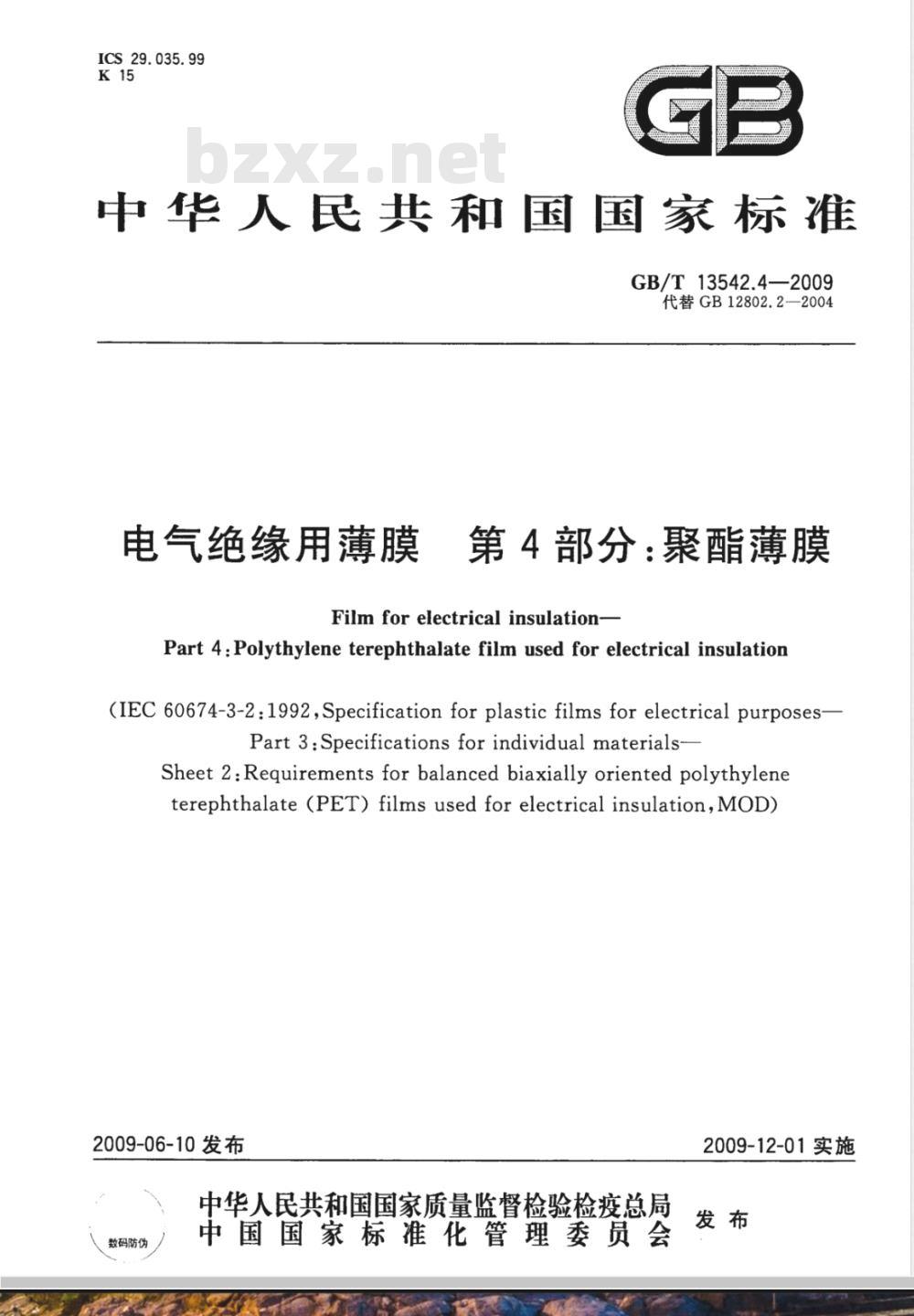

ICS 29.035.99
中华人民共和国国家标准　
GB/T13542.4—2009
代替GB12802.2—2004
电气绝缘用薄膜
第 4 部分：聚酯薄膜此内容来自标准下载网
Film for electrical insulation-Part 4:Polythylene terephthalate film used for electrical insulation(IEC 60674-3-2:1992,Specification for plastic films for electrical purposes-Part 3:Specifications for individual materialsSheet 2 : Requirements for balanced biaxially oriented polythyleneterephthalate (PET) films used for electrical insulation,MOD)2009-06-10发布
中华人民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会　
2009-12-01实施

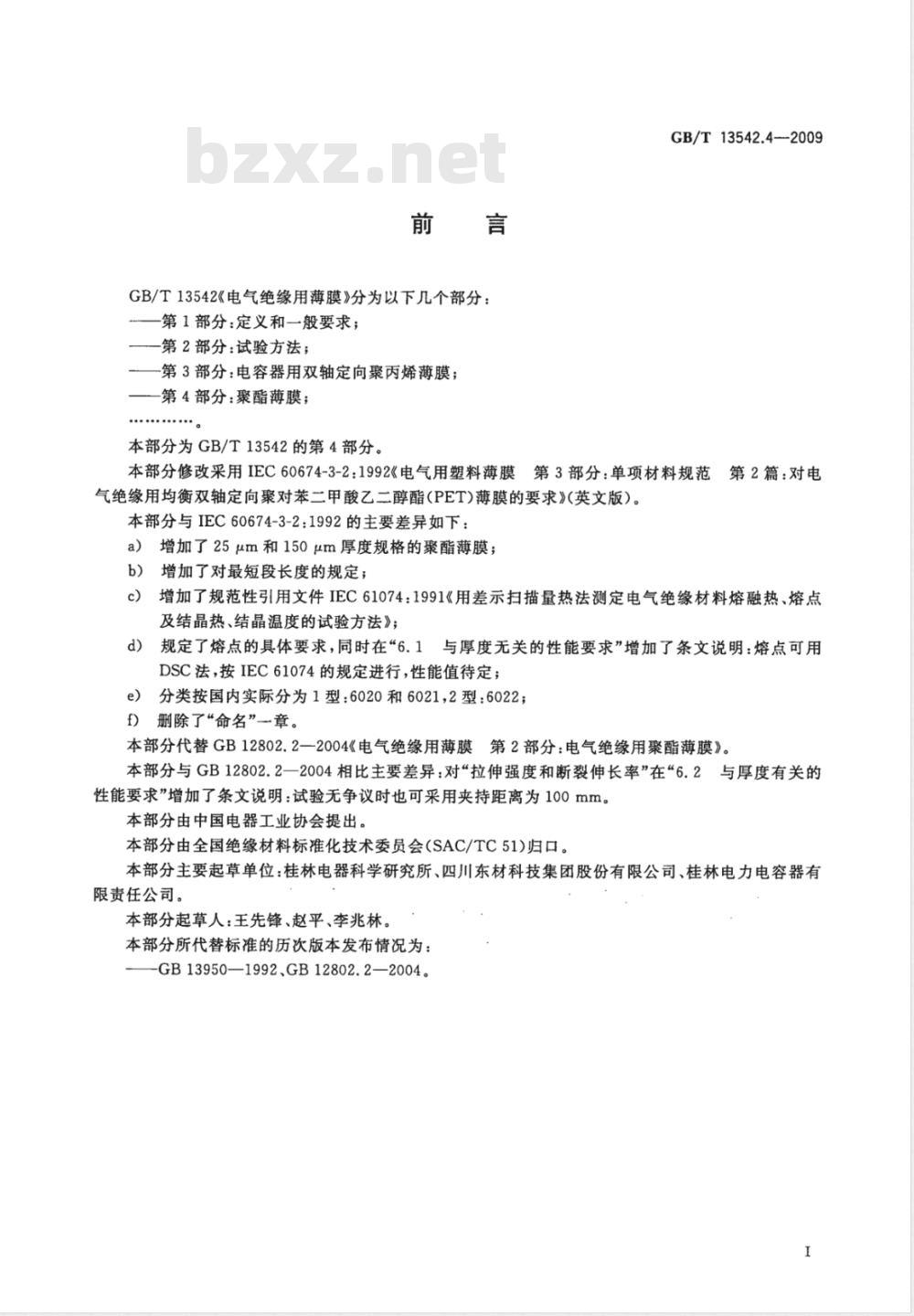

GB/T13542《电气绝缘用薄膜》分为以下几个部分：第1部分：定义和一般要求；
第2部分：试验方法；
-第3部分：电容器用双轴定向聚丙烯薄膜；-第4部分：聚酯薄膜；
本部分为GB/T13542的第4部分。GB/T13542.4-2009
本部分修改采用IEC60674-3-2：1992《电气用塑料薄膜第3部分：单项材料规范第2篇：对电气绝缘用均衡双轴定向聚对苯二甲酸乙二醇酯(PET)薄膜的要求》(英文版）。本部分与IEC60674-3-2：1992的主要差异如下：a）增加了25μm和150μm厚度规格的聚酯薄膜；b）增加了对最短段长度的规定；增加了规范性引用文件IEC61074：1991《用差示扫描量热法测定电气绝缘材料熔融热、熔点及结晶热、结晶温度的试验方法》；d）规定了熔点的具体要求，同时在“6.1与厚度无关的性能要求”增加了条文说明：熔点可用DSC法，按IEC61074的规定进行，性能值待定；e）分类按国内实际分为1型：6020和6021，2型：6022；f）删除了“命名”章。
本部分代替GB12802.2一2004《电气绝缘用薄膜第2部分：电气绝缘用聚酯薄膜》。本部分与GB12802.2一2004相比主要差异：对“拉伸强度和断裂伸长率”在“6.2与厚度有关的性能要求”增加了条文说明：试验无争议时也可采用夹持距离为100mm。本部分由中国电器工业协会提出。本部分由全国绝缘材料标准化技术委员会（SAC/TC51)归口。本部分主要起草单位：桂林电器科学研究所、四川东材科技集团股份有限公司、桂林电力电容器有限责任公司。

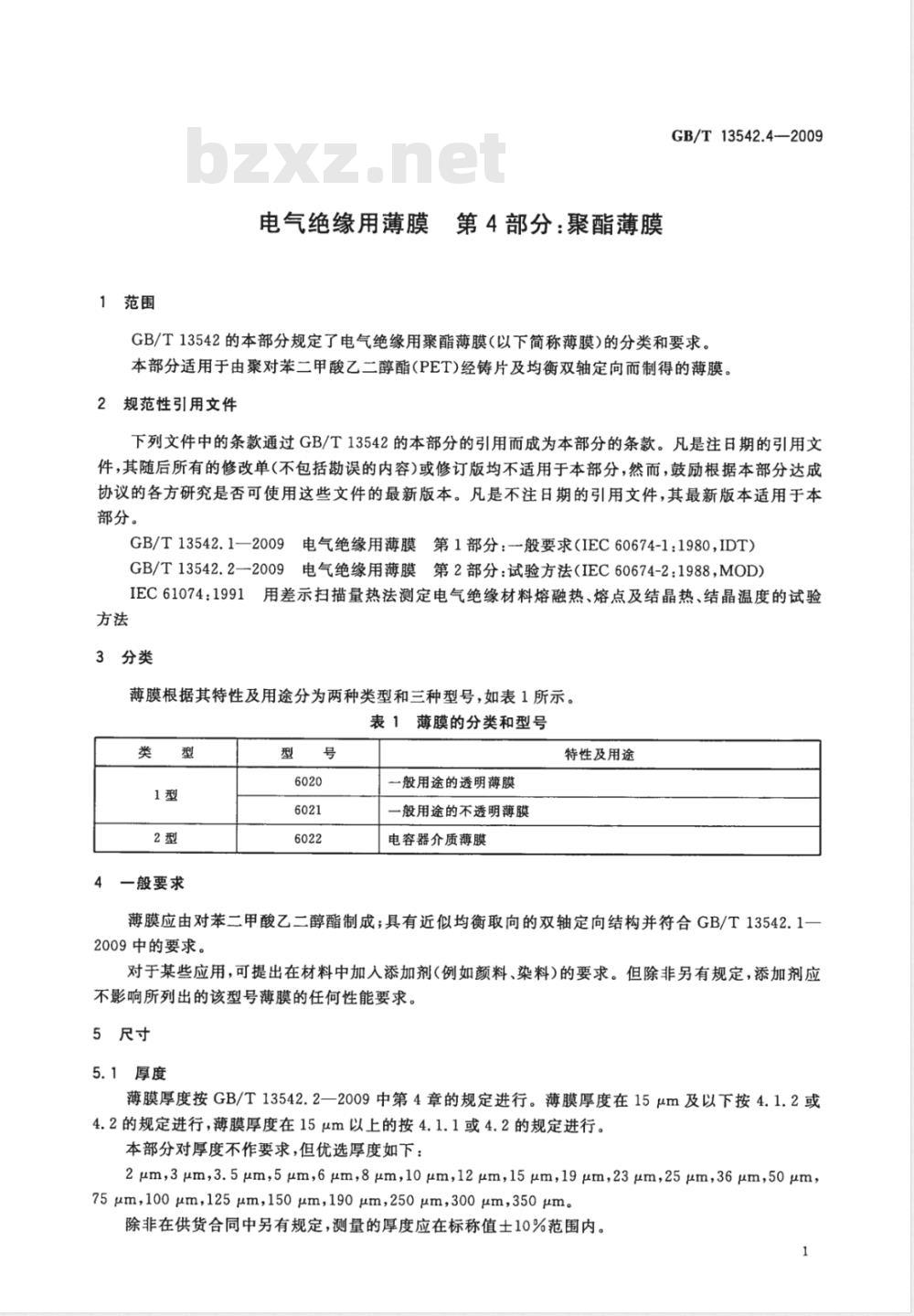

本部分起草人：王先锋、赵平、李兆林。本部分所代替标准的历次版本发布情况为：GB13950—1992、GB12802.2—2004。1范围
电气绝缘用薄膜第4部分：聚酯薄膜GB/T13542.4—2009
GB/T13542的本部分规定了电气绝缘用聚酯薄膜（以下简称薄膜）的分类和要求本部分适用于由聚对苯二甲酸乙二醇酯(PET)经铸片及均衡双轴定向而制得的薄膜。2规范性引用文件
下列文件中的条款通过GB/T13542的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T13542.1—2009电气绝缘用薄膜第1部分：一般要求（IEC60674-1：1980，IDT）GB/T13542.2—2009电气绝缘用薄膜第2部分：试验方法（IEC60674-2：1988，MOD）IEC61074：1991用差示扫描量热法测定电气绝缘材料熔融热、熔点及结晶热、结晶温度的试验方法
3分类
薄膜根据其特性及用途分为两种类型和三种型号，如表1所示。表1薄膜的分类和型号
4一般要求
一般用途的透明薄膜
一般用途的不透明薄膜
电容器介质薄膜
特性及用途
薄膜应由对苯二甲酸乙二醇酯制成；具有近似均衡取向的双轴定向结构并符合GB/T13542.1-2009中的要求。
对于某些应用，可提出在材料中加人添加剂（例如颜料、染料）的要求。但除非另有规定，添加剂应不影响所列出的该型号薄膜的任何性能要求。5尺寸
5.1厚度
薄膜厚度按GB/T13542.2—2009中第4章的规定进行。薄膜厚度在15μm及以下按4.1.2或4.2的规定进行，薄膜厚度在15μm以上的按4.1.1或4.2的规定进行。本部分对厚度不作要求，但优选厚度如下：2μm,3μm,3.5μm,5μm,6μm8μm,10μm,12μm,15μm,19μm,23μm,25μm,36μm,50μm，75μm,100μm,125μm，150μm,190μm,250μm,300μm,350μm。除非在供货合同中另有规定，测量的厚度应在标称值士10%范围内。1
GB/T13542.4—2009
5.2宽度
薄膜宽度应按GB/T13542.2一2009第6章进行。由于应用情况不同，不可能给出优选的宽度规格，宽度规格由供需双方商定。除了供作槽楔用薄膜规定其宽度小于25mm时可选取用一0.3mm~0mm的偏差外，其他薄膜的宽度偏差应符合GB/T13542.1一2009中5.2的要求。6性能要求
与厚度无关的性能要求
与厚度无关的性能要求见表2。
表2与厚度无关的性能要求
相对电容率
介质损耗因数
体积电阻率
表面电阻率
电解腐蚀
高温下
尺寸稳定性
6020、6022
48Hz~62Hz
48Hz~62Hz
拉力下
压力下
1390±10
1400±10
≥256
2.9～3.4
≤3×10-3
≤6×10-3
≤6×10-3
≥1.0×1014
≥1. 0×1015
≥1. 0×1013
≥1.0×1014
≥200
≥200
GB/T13542.2-2009
章条号
21目测法
21拉伸导线法
密度采用沉浮法或密度梯度柱法进行测试，浸渍液采用碘化钾的水溶液，取三个测试值为试验结果，保留4位有效数字。本方法仅适用于厚度大于12μm的薄膜。熔点也可用DSC法，按IEC61074的规定进行，性能值待定。相对电容率、介质损耗因数、体积电阻率试验时施加在试样上的交流电场强度不大于10V/μm。根据测试仪器的要求，可采用多层薄膜选合的方法。试样数为三个。取三个测试值的中值为试验结果。表面电阻率测量条件为23℃，50%RH下经24h暴露后，试验电压对厚度大于10μm者为（100士10)V：对厚度小于10Hm者为10V。1型根据测试仪器的要求，可采用多层薄膜选合的方法进行。电化时间为2min。试样数为三个。取三个测试值的中值为试验结果。电解腐蚀拉伸导线法试验条件为40℃，93%RH，暴露周期96h。6.2与厚度有关的性能要求
与厚度有关的性能要求见表3。
拉伸强度（两
方向中任一方
向)最小值
断裂伸长率
（两方向中任
一方向)最小值
尺寸变化（两
方向中任一方
向收缩)最大值
电气强度
击穿电压
电气弱点
≤15μm
表3与厚度有关的性能要求
>15μm~≤100μm
>100μm~≤250μm>250μm
见表4
见表5
见表6
GB/T13542.4-—2009
GB/T13542.2-
2009章条号
23(150℃，
15min)
拉伸强度和断裂伸长率对厚度小于5μm的薄膜不要求。拉伸速度为100mm/min，标线间距离为100mm，无争议时也可采用夹持距离为100mm。电气强度和击穿电压应用6mm直径电极。对厚度≤100μm的薄膜应在空气中试验，升压速度为500V/s。对厚度大于100μm的材料，应在变压器油中试验。取10次试验的算术平均值作为试验结果。电弱点试验面积为10m2。试验电压根据薄膜的标称厚度按200V/μm进行计算。表4电气强度（交流试验），对所有型号标称厚度
电气强度最小值
注：非推荐优选标称厚度的性能指标值由内插法求得。GB/T13542.2—2009章条号
使用6mm直径的电极，在空气中
使用6mm直径的电极，在变压器
GB/T13542.4--2009
标称厚度
表5击穿电压(直流试验)仅适用于2型最低击穿电压中值
21个结果中允许有2个以下
低于下列规定值
注：非推荐优选标称厚度的性能指标值由内插法求得。表66022.型薄膜的电气弱点
标称厚度
12及以上
注：非推荐优选标称厚度的性能指标值由内插法求得。21个结果中允许有1个低于
下列规定值
弱点数
个/m2
电气弱点按GB/T13542.2一2009第19章测量，并根据薄膜的标称厚度按200V/μm施加试验电压时测量得的弱点数应不超过表6给出的值。6.3其他性能
6.3.1长期耐热性
长期耐热性应按GB/T13542.22009第28章测试。并仅对1型薄膜适用。TI≥130；终点标准：拉伸强度保持起始值的10%。TI115；终点标准：拉伸强度保持起始值的50%。满足这两个终点标准中的任一个者，可视为符合本部分的要求。老化过程中，老化烘箱内空气的含湿量应为9.5g/m2～12.5g/m2。推荐老化温度为140℃，160℃，180℃。7对所有型号的膜卷特性
7.1卷径/膜长
由供需双方商定。
7.2可卷绕性
按GB/T13542.22009第7章进行，性能要求见表7。7.2.1对宽度小于150mm的膜卷，按GB/T13542.2--2009的7.2进行。4
偏移/弧形
下垂（张力5MPa)
薄膜的可卷绕性
7.2.2对宽度150mm及以上膜卷，按GB/T13542.2--2009的7.3进行GB/T13542.4—2009
单位为毫米
使偏移/弧形及下垂极限达到要求时所需的延伸应不大于0.1%。对厚度大于36μm的薄膜无要求。
7.3接头数及最短段长度
当未协商时，每卷的接头数及最短段长度见表8。每卷的接头数及最短段长度由供需双方商定。衰8接头数及最短段长度
薄膜厚度
膜卷宽度
宽度≤50mm
外径<250mm
接头数(个)
外径<250mm
外径<250mm~<450mm
最短段长度
≥200
按GB/T13542.2-2009第6章测得的薄膜宽度与不计卷芯在内的膜卷宽度之差值应不大于表9的规定。
表9膜卷宽度
标称膜卷宽度
150~300
7.5管芯
优选的管芯为76mm和152mm。
要求(最大差值）
单位为毫米
GB/T13542.4-2009
打印日期：2009年10月12日F002中华人民共和国
国家标准
电气绝缘用薄膜第4部分：聚酯薄膜GB/T13542.4—2009
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.75字数12千字2009年9月第一版
反2009年9月第一次印刷
书号：155066·1-38715
定价16.00元
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68533533
