【国家标准(GB)】 颜色标志的代码

ICS29.020
中华人民共和国国家标准
GB/T13534—2009/IEC60757：1983代替GB/T13534—1992
颜色标志的代码
Codefordesignationofcolours
（IEC60757:1983,IDT）
2009-05-06发布
中华人民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会
2009-11-01实施

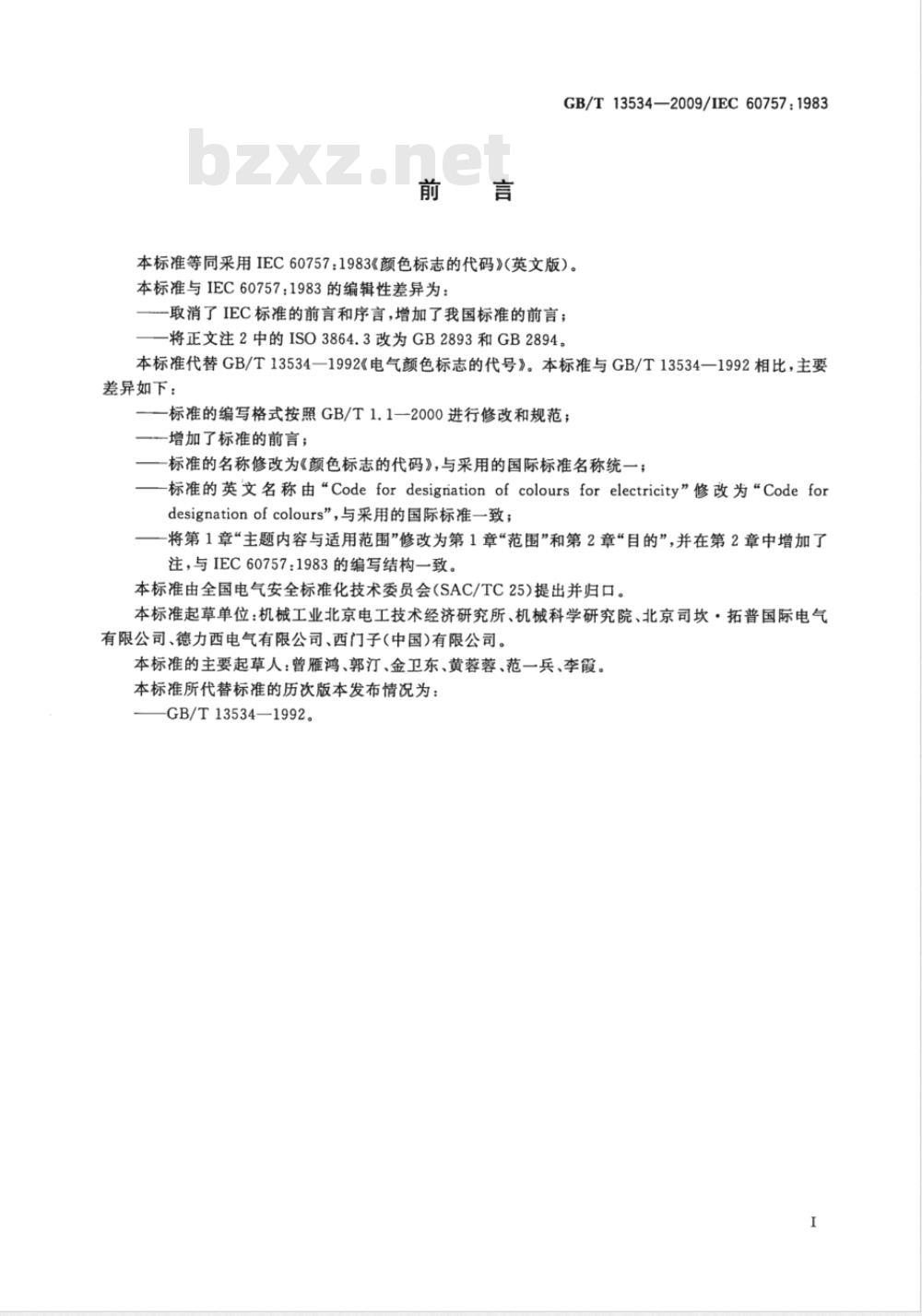

GB/T13534—2009/IEC60757：1983本标准等同采用IEC60757：1983《颜色标志的代码》（英文版）。本标准与IEC60757：1983的编辑性差异为：取消了IEC标准的前言和序言，增加了我国标准的前言；一将正文注2中的ISO3864.3改为GB2893和GB2894。本标准代替GB/T13534一1992《电气额色标志的代号》。本标准与GB/T13534一1992相比，主要差异如下：
一标准的编写格式按照GB/T1.1一2000进行修改和规范；增加了标准的前言；
—标准的名称修改为《颜色标志的代码》，与采用的国际标准名称统一；标准的英文名称由“Codefordesigriationof coloursforelectricity”修改为“Codefordesignationofcolours”，与采用的国际标准一致；将第1章“主题内容与适用范围”修改为第1章“范围”和第2章“目的”，并在第2章中增加了注，与IEC60757：1983的编写结构一致。本标准由全国电气安全标准化技术委员会（SAC/TC25)提出并归口。本标准起草单位：机械工业北京电工技术经济研究所、机械科学研究院、北京司坎·拓普国际电气有限公司、德力西电气有限公司、西门子（中国)有限公司。本标准的主要起草人：曾雁鸿、郭汀、金卫东、黄蓉蓉、范一兵、李霞。本标准所代替标准的历次版本发布情况为：GB/T13534—1992。

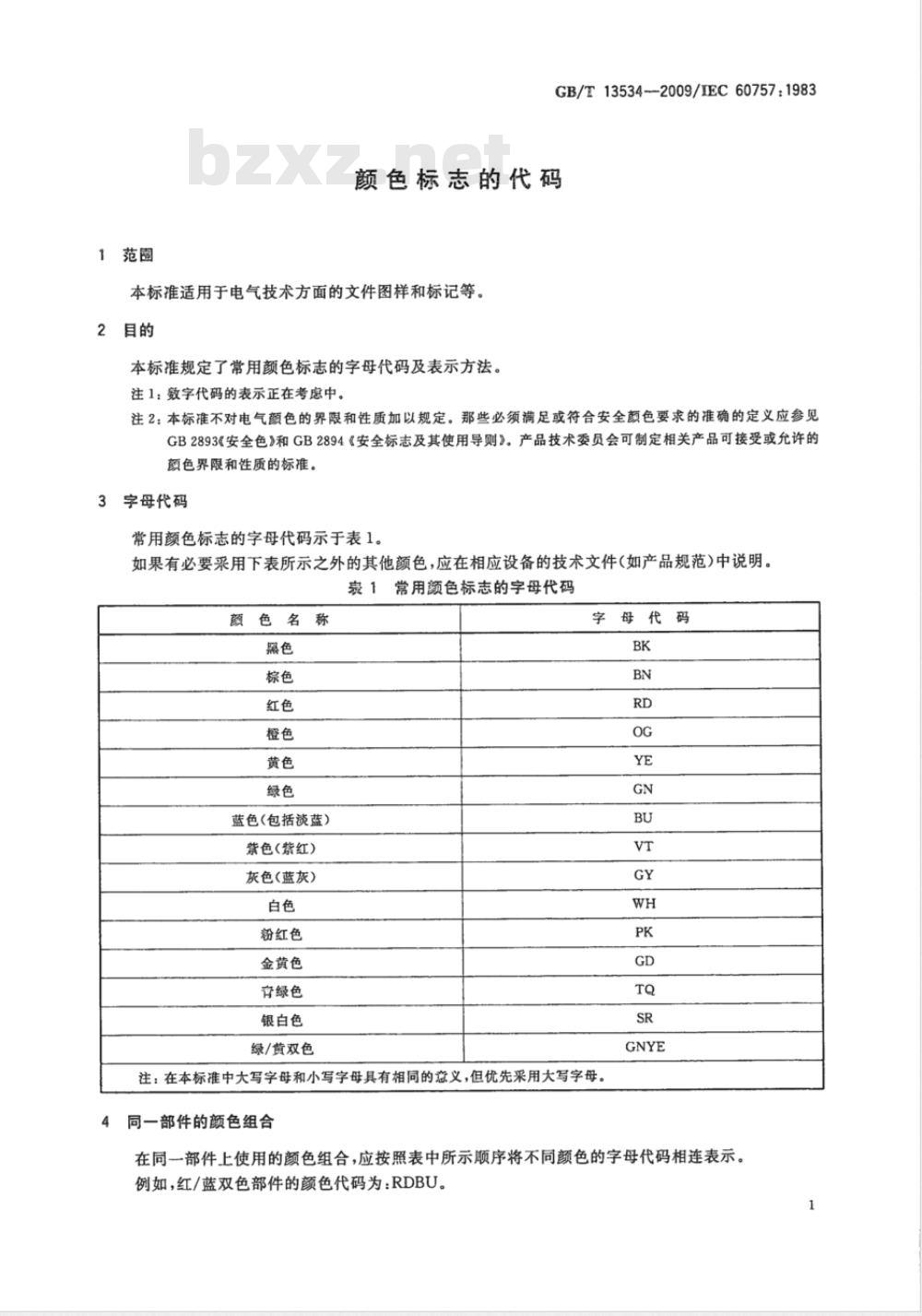

GB/T13534-2009/IEC60757:1983颜色标志的代码
本标准适用于电气技术方面的文件图样和标记等。2
本标准规定了常用颜色标志的字母代码及表示方法。注1：数字代码的表示正在考虑中。那些必须满足或符合安全颜色要求的准确的定义应参见注2：本标准不对电气颜色的界限和性质加以规定。GB2893《安全色》和GB2894《安全标志及其使用导则》。产品技术委员会可制定相关产品可接受或允许的颜色界限和性质的标准。
字母代码
常用颜色标志的字母代码示于表1。如果有必要采用下表所示之外的其他额色，应在相应设备的技术文件(如产品规范)中说明。1常用额色标志的字母代码
颜色名称
蓝色（包括淡蓝）此内容来自标准下载网
紫色(紫红）
灰色(蓝灰)
粉红色
金黄色
膏绿色
银白色
绿/黄双色
字母代
注：在本标准中大写字母和小写字母具有相同的意义，但优先采用大写字母。同一部件的额色组合
在同一部件上使用的颜色组合，应按照表中所示顺序将不同颜色的字母代码相连表示。例如，红/蓝双色部件的颜色代码为：RDBU。1
GB/T13534-2009/IEC60757：1983不同部件的不同颜色
对于不同部件上的不同颜色，各颜色标志的字母代码之间用“加号”（十）隔开。例如，具有两根黑色、一根棕色、一根蓝色和一根绿/黄双色的五芯电缆的颜色代码为：BK+BK+BN+BU+GNYE
GB/T13534-2009
打印日期：2009年8月24日
中华人民共
国家标准
颜色标志的代码
GB/T13534—2009/IEC60757:1983*
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
2009年8月第一版
印张0.5
字数5千字
2009年8月第一次印刷
书号：155066·1-38289定价14.00元如有印装差错
青由本社发行中心调换
版权专有侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
