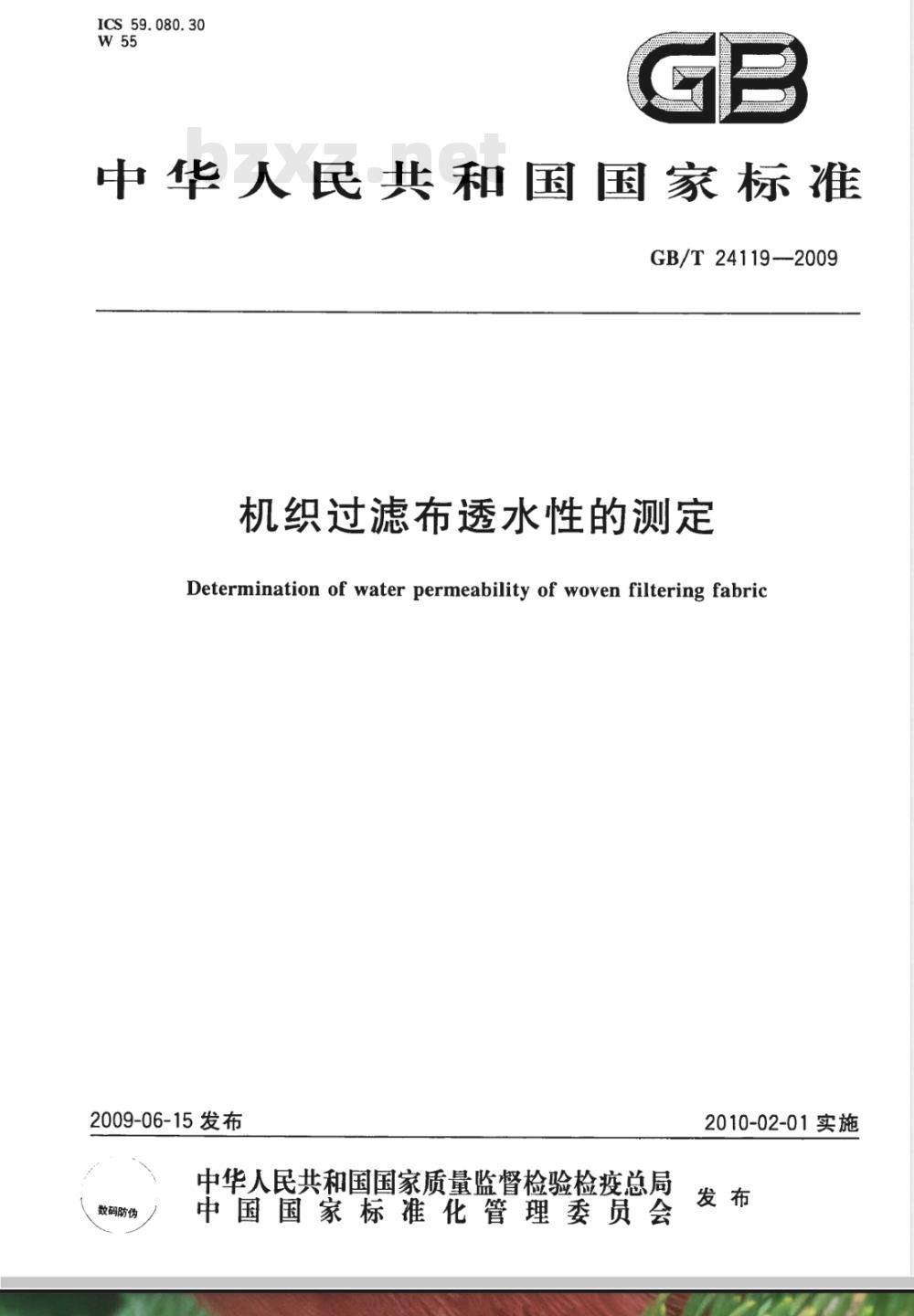

【国家标准(GB)】 机织过滤布透水性的测定

ICS 59.080.30
中华人民共和国国家标准
GB/T24119--2009
机织过滤布透水性的测定
Determination of water permeability of woven filtering fabric2009-06-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-02-01实施

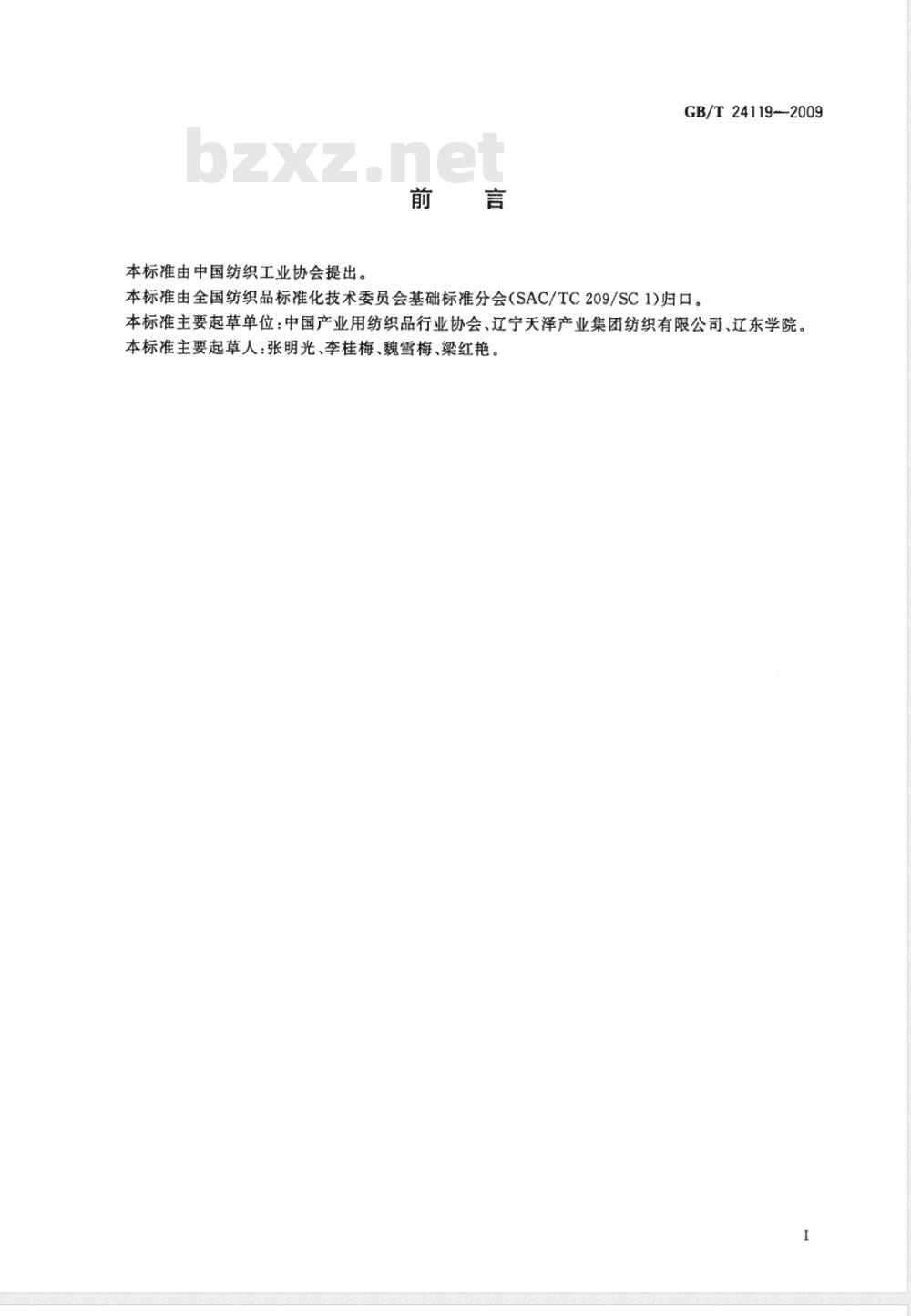

本标准由中国纺织工业协会提出。前言
GB/T24119--2009
本标准由全国纺织品标准化技术委员会基础标准分会（SAC/TC209/SC1)归口。本标准主要起草单位：中国产业用纺织品行业协会、辽宁天泽产业集团纺织有限公司、辽东学院。本标准主要起草人：张明光、李桂梅、魏雪梅、梁红艳。1范圈
机织过滤布透水性的测定
本标推规定了测定机织过滤布透水性的方法。本标准适用于机织过滤布。
2术语和定义
下列术语和定义适用于本标准。2.1
透水性
waterpermeability
滤布两面存在水压的情况下，透过水的性能。2.2
GB/T24119—2009
透水率
dank ratio
滤布两面在规定的水压差下，单位时间内透过单位面积滤布的水的体积，以m\/（m2。s)表示。3原理
在规定的压差条件下，通过测定一定时间内透过滤布的水的质量，计算对应的透水率。4
仪器和设备

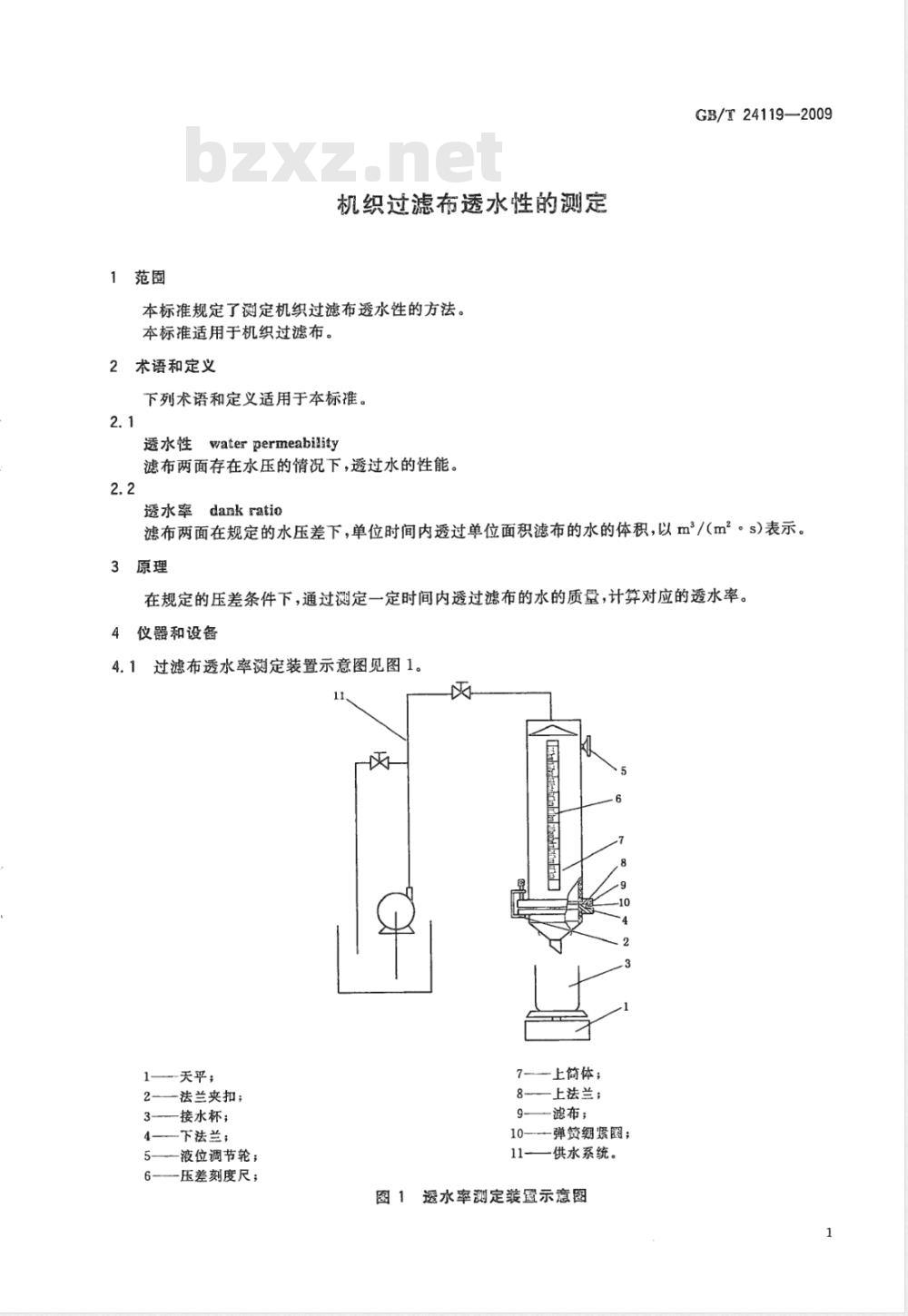

4.1过滤布透水率测定装置示意图见图1。11.
天平；
2—法兰夹扣；
3接水杯；
4—下法兰；wwW.bzxz.Net
5-液位调节轮；
6压差刻度尺；
一上简体；
一上法兰；
一滤布；
10-弹贫细紧图
供水系统。
图1透水率测定装置示意图
GB/T24119—2009

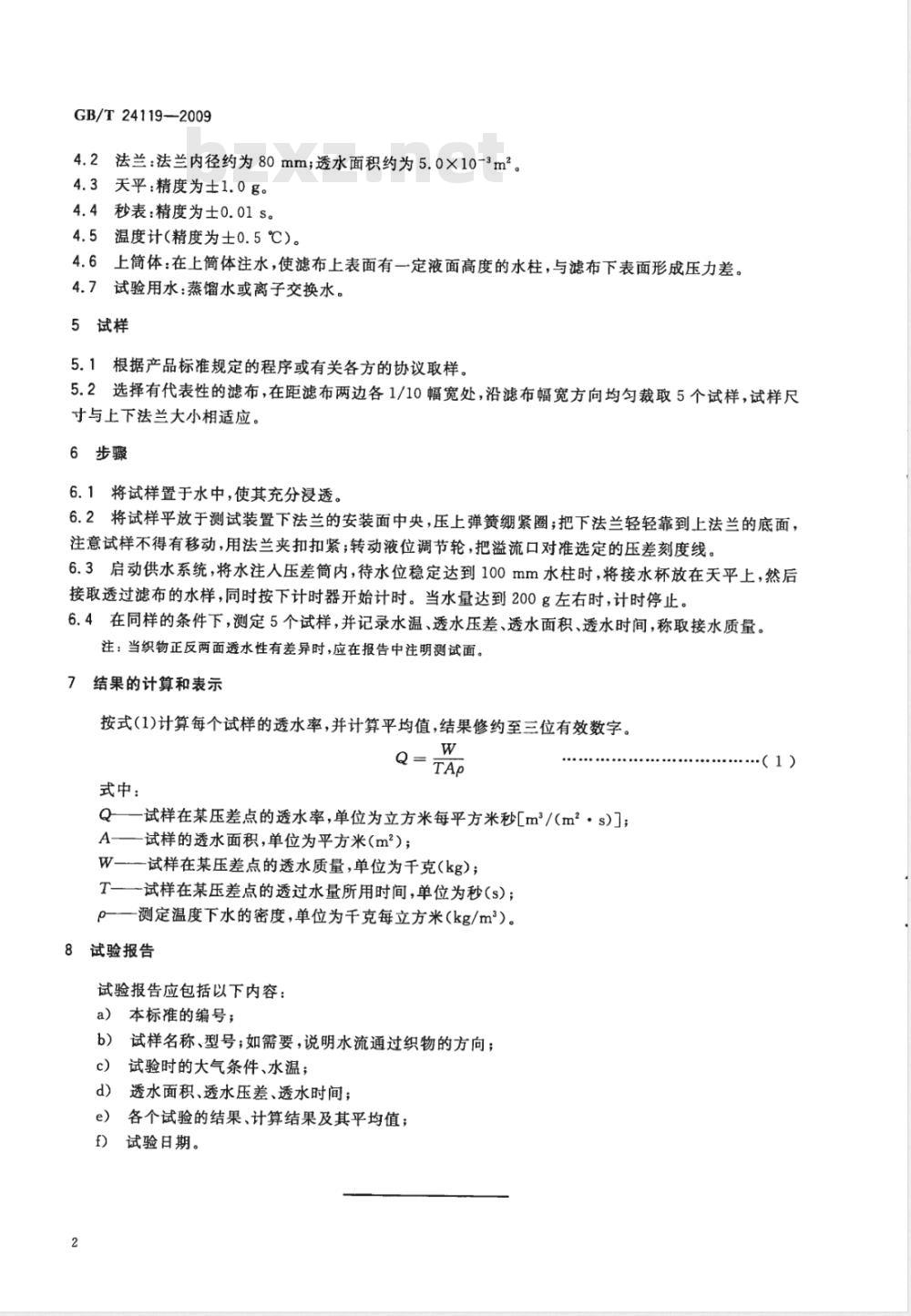

4.2法兰：法兰内径约为80mm；透水面积约为5.0×10-3m2。4.3天平：精度为士1.0g。
4.4秒表：精度为士0.01s。
4.5温度计（精度为士0.5℃）。4.6上筒体：在上筒体注水，使滤布上表面有一定液面高度的水柱，与滤布下表面形成压力差。试验用水：蒸馏水或离子交换水。4.7
5试样
5.1根据产品标准规定的程序或有关各方的协议取样。5.2选择有代表性的滤布，在距滤布两边各1/10幅宽处，沿滤布幅宽方向均勾裁取5个试样，试样尺寸与上下法兰大小相适应。
6步骤
6.1将试样置于水中，使其充分浸透。6.2将试样平放于测试装置下法兰的安装面中央，压上弹簧绷紧圈；把下法兰轻轻靠到上法兰的底面，注意试样不得有移动，用法兰夹扣扣紧；转动液位调节轮，把溢流口对准选定的压差刻度线。6.3启动供水系统，将水注人压差筒内，待水位稳定达到100mm水柱时，将接水杯放在天平上，然后接取透过滤布的水样，同时按下计时器开始计时。当水量达到200g左右时，计时停止。6.4在同样的条件下，测定5个试样，并记录水温、透水压差、透水面积、透水时间，称取接水质量。注：当织物正反两面透水性有差异时，应在报告中注明测试面。7结果的计算和表示
按式(1)计算每个试样的透水率，并计算平均值，结果修约至三位有效数字。W
Q = TAp
式中：
Q—试样在某压差点的透水率,单位为立方米每平方米秒[m\/(m2·s)]A———试样的透水面积，单位为平方米（m2）；W—-试样在某压差点的透水质量，单位为千克(kg）;T一—试样在某压差点的透过水量所用时间，单位为秒(s）；β——测定温度下水的密度，单位为千克每立方米(kg/m\）。8试验报告
试验报告应包括以下内容：
a）本标准的编号；
b）试样名称、型号；如需要，说明水流通过织物的方向；试验时的大气条件、水温；
透水面积、透水压差、透水时间；d)
各个试验的结果、计算结果及其平均值；e）
试验日期。
GB/T24119-2009
