【国家标准(GB)】 冶金露天矿准轨铁路设计规范

中华人民共和国国家标准
GB 50512-2009
治金露天矿准轨铁路设计规范
Code for design of standard-gauge railway ofmetallurgical open-pitmine
2009-05-13
2009-10-01
中华人民共和国住房和城乡建设部易小牛标准保姆
联合发布

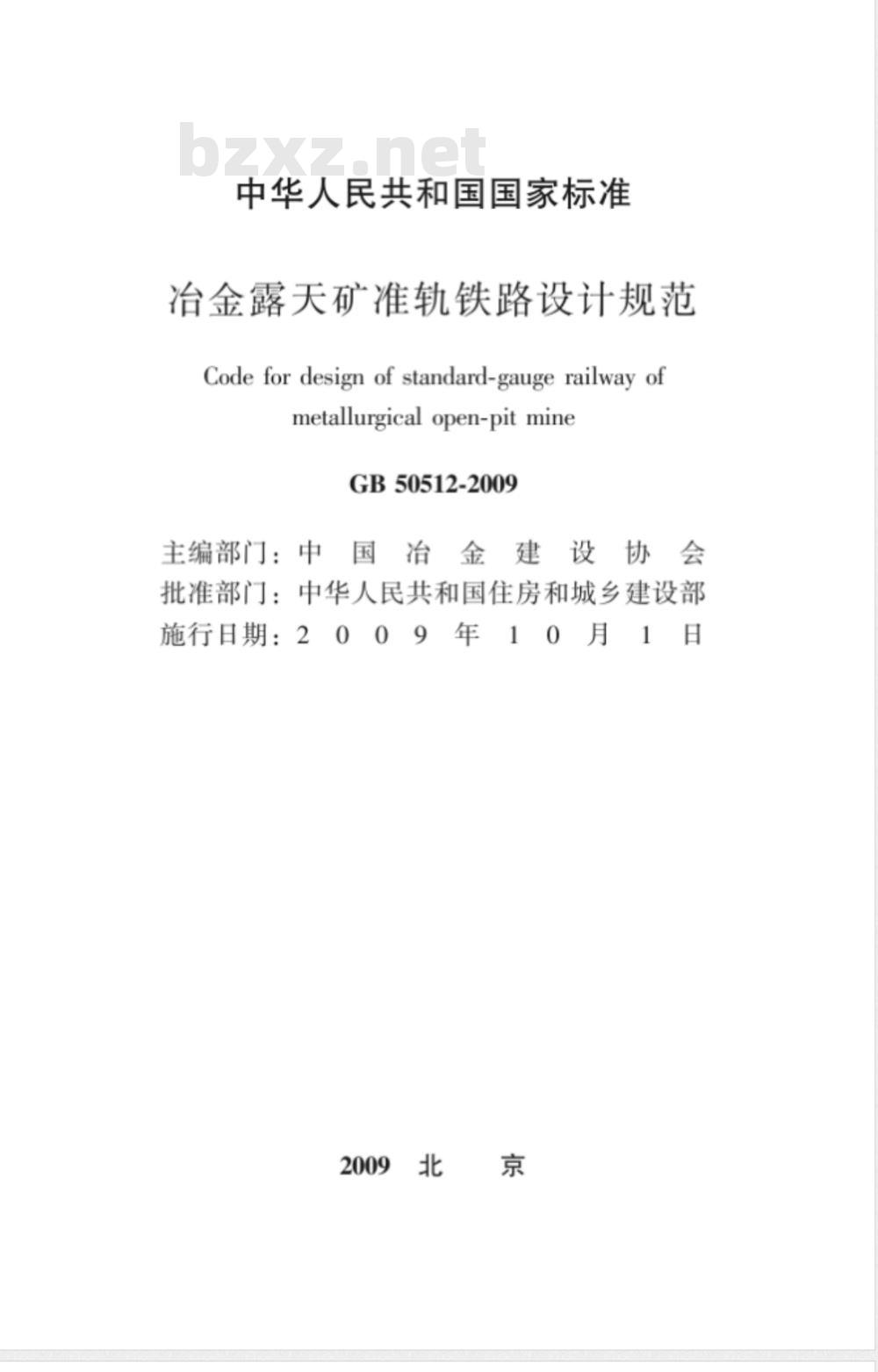

中华人民共和国国家标准
冶金露天矿准轨铁路设计规范
Code for design of standard-gauge railway ofmetallurgical open-pit mine
GB50512-2009
主编部门：中国冶金建设协会
批准部门：中华人民共和国住房和城乡建设部施行日期：20
09年10月1日
中华人民共和国住房和城乡建设部公告第308号

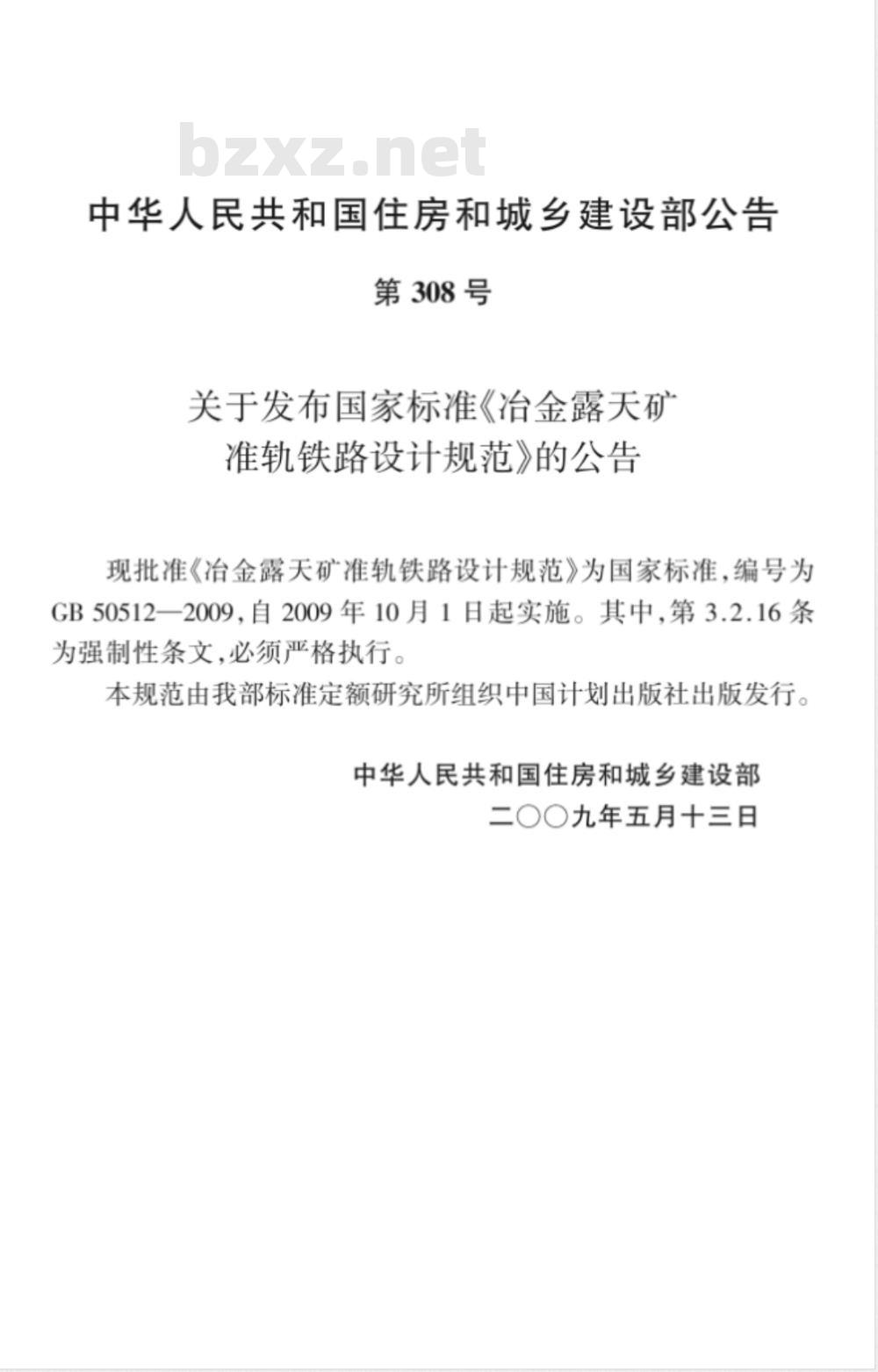

关于发布国家标准《冶金露天矿准轨铁路设计规范》的公告
现批准《冶金露天矿准轨铁路设计规范》为国家标准，编号为GB50512一2009，自2009年10月1日起实施。其中，第3.2.16条为强制性条文，必须严格执行。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部二〇〇九年五月十三日

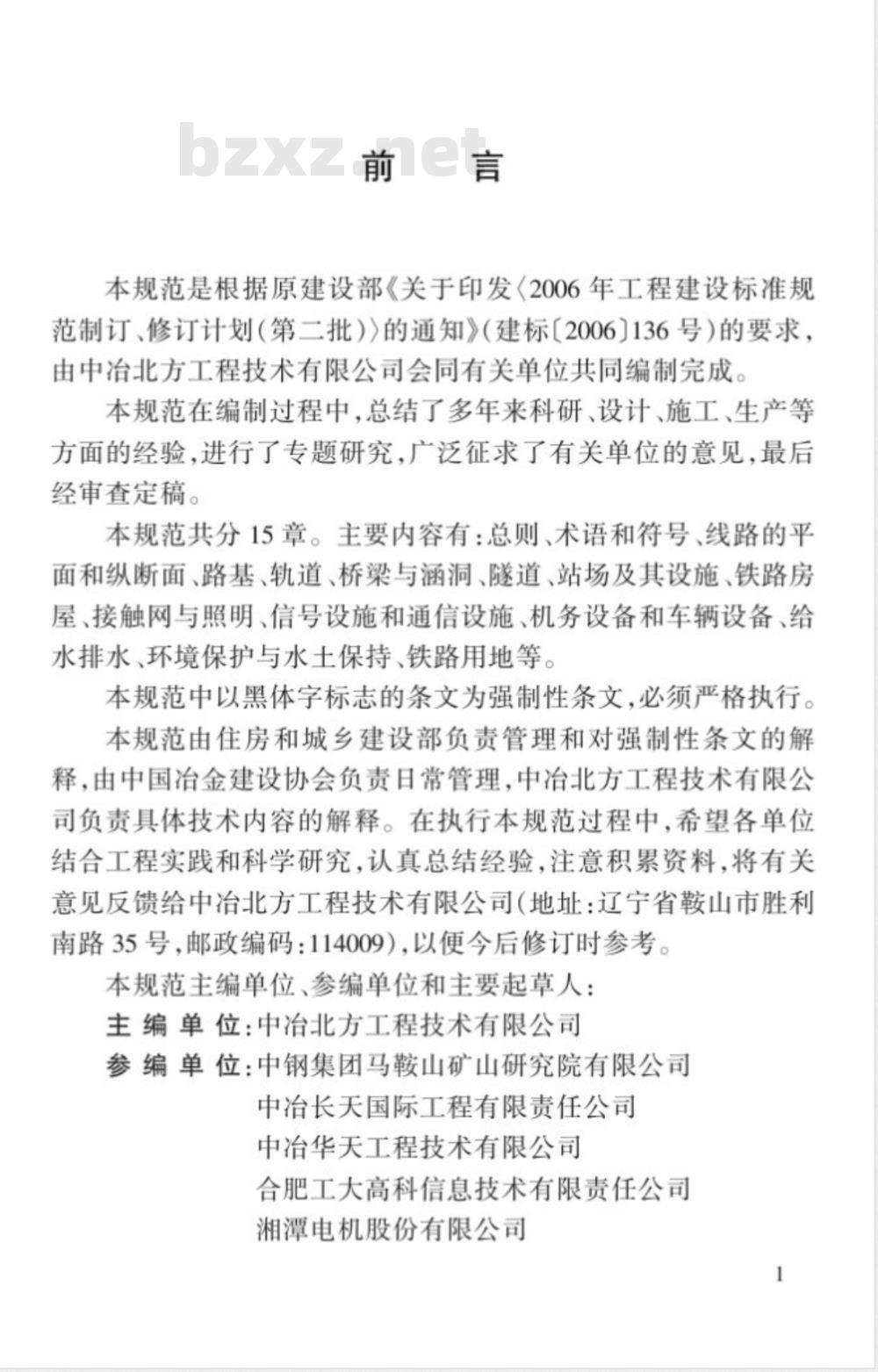

本规范是根据原建设部《关于印发<2006年工程建设标准规范制订、修订计划（第二批）>的通知》（建标【2006]136号）的要求，由中冶北方工程技术有限公司会同有关单位共同编制完成。本规范在编制过程中，总结了多年来科研、设计、施工、生产等方面的经验，进行了专题研究.广泛征求了有关单位的意见.最后经审查定稿。
本规范共分15章。主要内容有：总则、术语和符号、线路的平面和级纵断面、路基、轨道、桥梁与涵洞、隧道、站场及其设施、铁路房屋、接触网与照明、信号设施和通信设施、机务设备和车辆设备、给水排水、环境保护与水保持、铁路用地等。本规范中以黑体字标志的条文为强制性条文.必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释.由中国治金建设协会负责日常管理，中治北方工程技术有限公司负责具体技术内容的解释。在执行本规范过程中，希望各单位结合工程实践和科学研究，认真总结经验，注意积累资料.将有关意见反馈给中冶北方工程技术有限公司（地址：辽宁省鞍山市胜利南路35号.邮政编码：114009）.以便今后修订时参考。本规范主编单位、参编单位和主要起草人：主编单位：中治北方工程技术有限公司参编单位：中钢集团马鞍山矿山研究院有限公司中冶长天国际工程有限责任公司中治华天工程技术有限公司
合肥工大高科信息技术有限责任公司湘潭电机股份有限公司
中冶京诚（秦皇岛）工程技术有限公司攀钢集团矿业公司朱家包包铁矿冯先德茅永刚
主要起草人：丁喆刘家明
王运敏
关恒祝
王洪俊
肖青波
王湘涛
刘召胜
来欣捧谭少兵
韩江洪陆阳
术语和符号
术语·
线路的平面和纵断面
目藍次
区间线路的平面和纵断面.：
车站线路的平面和纵断面·
桥梁和隧道范围内线路的平面和纵断面接轨与交叉·
般规定
路基构造
路基排水·
路基防护及加固·
轨道类型
钢轨·
道岔·
轨道附属设备
桥梁与涵洞..
一般规定
桥涵布置
（1）
（2）
（5）
（5）
（11)
(14）
（15）
（18）
（18)
（18）
（23）
（25）
（27)
（27)
（28）
（30)
（30）
（33)
（33）
（35）
孔径与净空：
桥涵基础
导流构筑物及防护工程
安全设施
般规定
隧道布置…·
防水与排水….
通风与照明.
站场及其设施
般规定·
线路间距和有效长度
货运设施
通勤设施
铁路房屋
接触网与照明
接触网
信号设施和通信设施
信号设施
通信设施
机务设备和车辆设备
一般规定
机务设备
车辆设备
给水排水
一般规定
（36)
（38）
（39)
（40）
（42）
（42）
（43）
（45）
（46)
（48）
（48）
（50）
（51)
（53）
（54）
（56)
（59）
（68)
（68）
14环境保护与水土保持
环境保护
水土保持
铁路用地
附录A
附录B
附录C
铁路限界
曲线线间距加宽值
矿山铁路活荷载
本规范用词说明
（70）
（70）
（72)
（73)
（76)
（77)
（79)
1.0.1为统一冶金露天矿准轨铁路设计的技术标准.科学、合理地进行冶金露关矿准轨铁路设计，制定本规范1.0.2本规范适用于新建、改建和扩建的治金露天矿准轨铁路的设计。本规范不适用于电力牵引机组运行的冶金露天矿准轨铁路的设计。
1.0.3冶金露天矿铁路运输系统的确定，应服从总体规划：满足设计运量要求：与采掘、排主工艺协调：积极采用先进技术.保证生产可靠、运行安全和经济合理：力求近远期合理配合：节药用地，少占农由，有利手施工。
1.0.4线路等级应符合表1.0.4的规定：表1.0.4线路等级
线路类别
固定线或半固定线
移动线、联络线及其他线
线路等级
单线重车方向的年运量Q(Mt）
3≤0<6
不分等级
注：固定线为使用年限大于3年的线路：半固定线为移设周期或使用年限小于或等于3年，且大于1年的线路；移动线为移设周期小于或等于1年的线路。1.0.5固定线、半固定线的设计行车速度应为40km/h：移动线的设计行车速度应为15km/h。
1.0.6列车在固定线、半固定线上的计算制动距离应为300m移动线上的制动距离应为100m。
铁路限界应符合本规范附录A的规定。1.0.8冶金露天矿准轨铁路的设计.除应执行本规范外.尚应符合国家现行有关标准的规定。
2.1.1冶金露天矿
2术语和符号
2.1术语
metallurgical open-pit mine
用露天开采方法生产有用矿物的冶金矿山。2.1.2准轨铁路
standard-gauge railway
轨距为1435mm的标准轨距铁路。2.1.3陡坡铁路
railway on steep slope bench露天矿山采场内线路折算后坡度大于或等于40%c的铁路。2.1.4车列
trainblock
按编组计划要求编成，并连接在一起的若于铁路车辆。2.1.5列车
车列挂上机车，并配备列车乘务员和列车标志。2.1.6牵引方式
mode of traction
指机车在列车中的编挂位置及运行方式（牵引或推送运行）。2.1.7正线（区间线）
mainlinesectionline）
直接连接相邻两车站间并贯穿或直股伸人车站的线路。2.1.8联络线
connecting line
由正（区间）线或车站分支的、主要为矿山企业内部车间、仓库、堆场等运输服务的线路。
2.1.9有效长
effectivelength of track
在线路全长范围内可以停留机车车辆而不妨碍邻线行车的部分。
2.1.10穴余
redundancy
追加多余的装置，使得其中即使有一部分出现故障时从整体看来并没有发生故障。
2.1.11自动预排进路
auto route preselecting
计算机联锁软件根据机车行驶的出发地点与目的地点，自动计算出机车所要运行的路径。
2.1.12联锁
interlocking
通过技术方法使道岔、信号、进路遵循一定程序.满足规定的技术条件.才能动作或建立起来的相互关系。2.1.13区间闭塞
sectionblock免费标准下载网bzxz
相邻两站间，办理闭塞手续的区间状态。2.1.14机车整备
servicing of locomotive
为恢复机车规定运行状态而进行的作业。2.1.15建筑限界
clearance
为保障机车车辆的正常运行，规定在铁路一定宽度和高度范围内，不允许有任何建筑物和设施侵入的空间。2.2符号
A——道床顶面宽度；
B—路基面宽度；
B。—隧道开挖断面的宽度；
C-路肩宽度；
h——涵洞内径净高；
道渣厚度；
轨枕埋入道床深度：
雍水高度、浪高、局部股流涌高、河床淤积等的高度之和；
曲线阻力所引起的坡度减缓值：L——单孔跨径;
L.—桥梁跨度总长；
隧道长度；
-道床边坡比值：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
