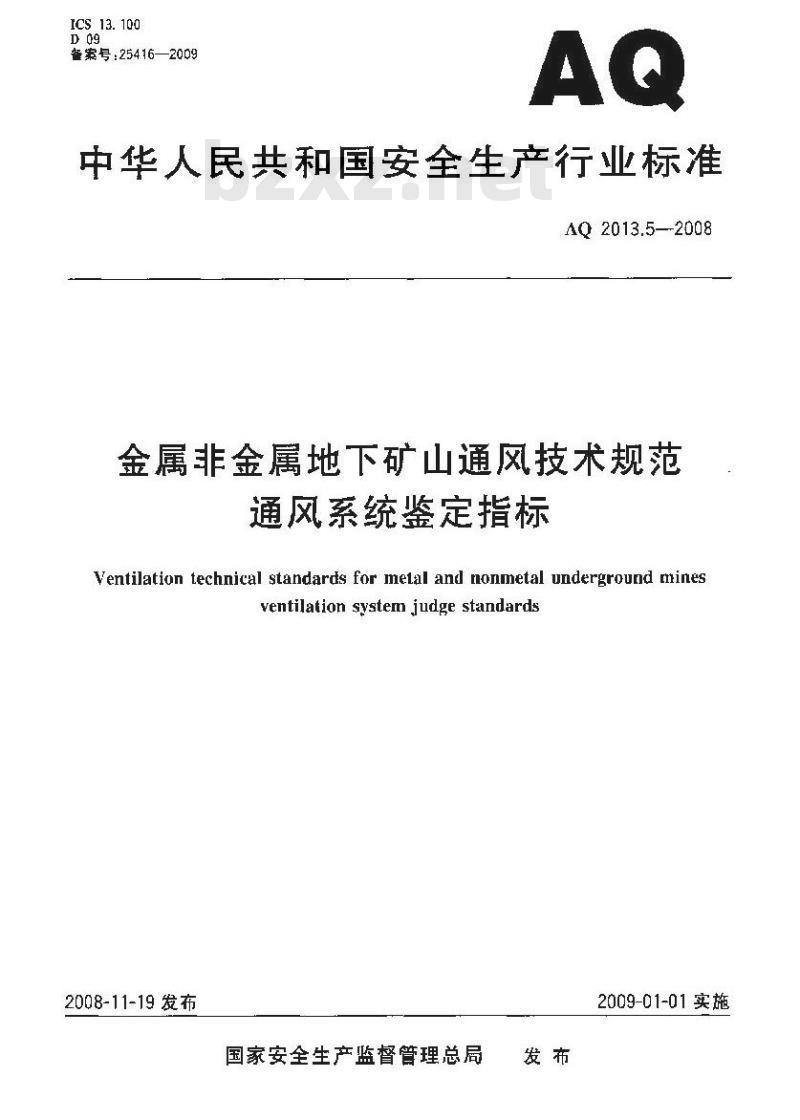

【安全行业标准(AQ)】 金属非金属地下矿山通风技术规范通风系统鉴定指标

ICS13.100
备案号：25416—2009
中华人民共和国安全生产行业标准AQ2013.5—2008
金属非金属地下矿山通风技术规范通风系统鉴定指标
Ventilation technical standards for melal and nonmetal underground minesventilation system judge standards2008-11-19 发布
国家安全生产监督管理总局
2009-01-01实施
规范性引用文件
3术语和定义
4矿井通风系统鉴定指标
基本指标
综合指标
辅助指标
A0 2013.5—2008
AQ 2013.5-2008

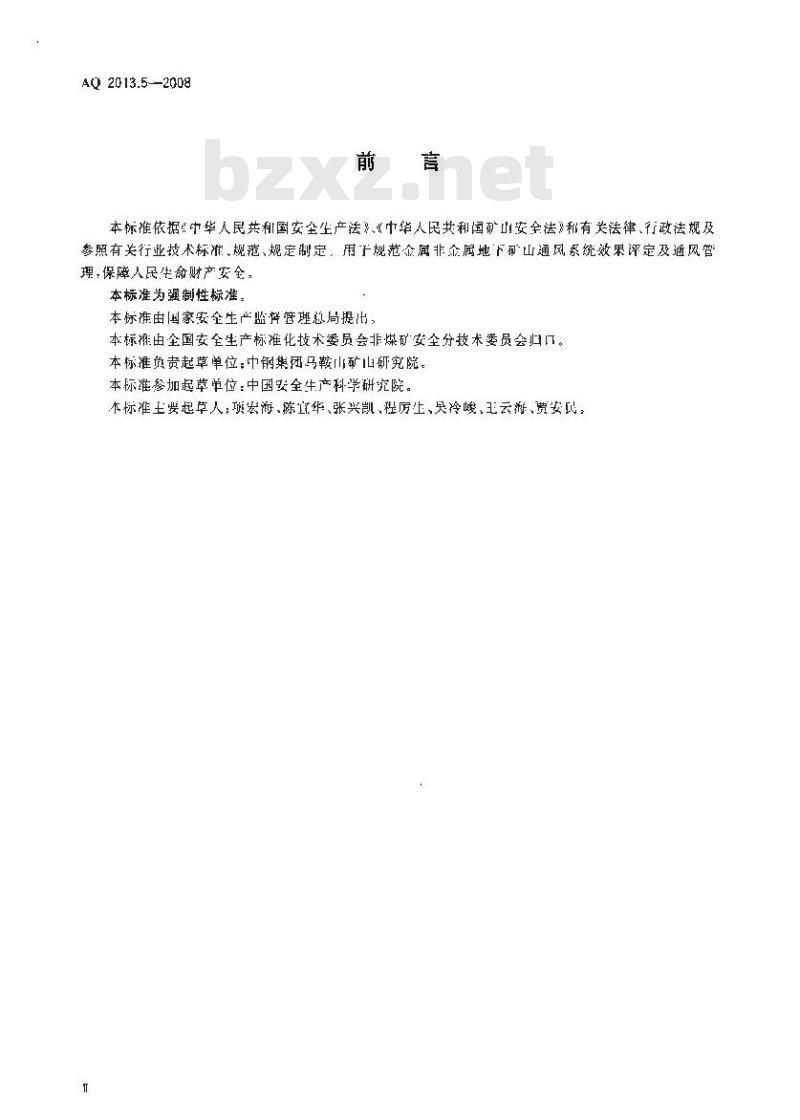

本标推依据“中华人民共和国安全生产法中华人民共和国矿山安全法》和有关法律、行政法规及参照有关行业技术标准，规范、规定制定，用于规范金非余属地下矿山通风系统效果评定及通风管理，保障人民生命财产安全，
本标准为强制性标准：
本标推由国家安全生产监弊管理总局提出：本标摊由全国安全生产标准化技术委员会非煤矿安全分技术委员会归。本标准负责起草单位：中钢集闭马鞍山矿山師究院本标准参加越草单位中国安全生产科学研究院。本标准主要起草人：项宏海、练炼宜华、张兴凯、程厉生、昊冷峻、王云都、费安民：T

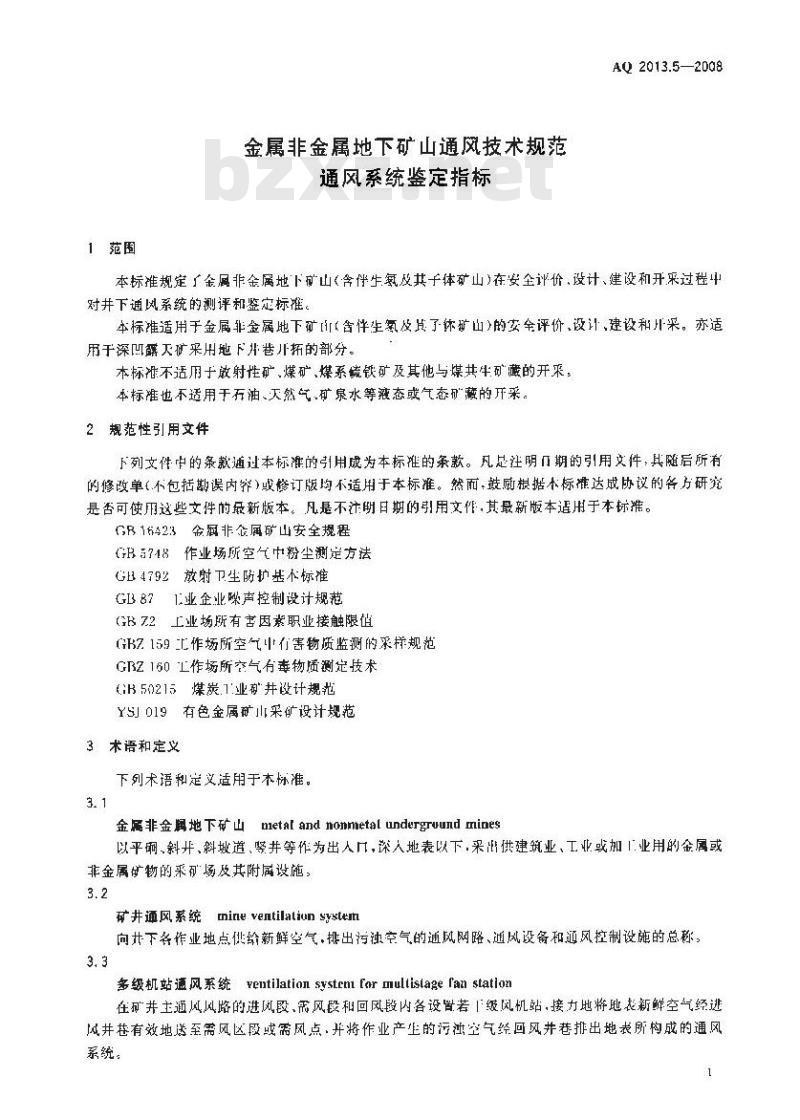

1范围
金属非金属地下矿山通风技术规范通风系统鉴定指标
AQ 2013.5—2008
本标准规定了金属非金属地下矿山（含伴牛氨及其子体矿山)在安全评价，设计、建设和开来过程中对并下通风系统的测评和鉴定标准。本标准适用于金属非金属地下矿（含伴生氢及其了休矿山）的安全评价、设计，建设和片采。亦适用于深凹露天矿采用地下非巷川拓的部分。本标准不适用于放射性矿、煤矿、煤系统铁矿及其他与煤共牛矿避的开来。本标准也不适用于石油、天然气、矿泉水等滋态或气态码藏的开采。2规范性引用文件
下列文件中的条款通过本标准的引用成为本标准的条款。凡足注明门期的引用文件：其随后所有的修改单（.不包括勘误内穿）或修订版均不适用于本标准。然而，鼓威根据不标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文作，其最新版本适用于本标推。GR16423金履非金属矿山安全规程GB718作业场所空气中粉尘测方法GB4792放射卫生防扩基术标准
GB871业企业声控制设计规范
(GBZ2上业场所有害因素职业接触限B7159工作场所空气中行害物质监测的采样规范GBZ160工作场所空气有毒物质测定技术(.:B50215煤炭.1.业矿码井设计规范YS019有色金属矿山采矿设计规范3术语和定义
下列术语和定文适用于本协准。3.1
nietal and nonmetal undergruund mines金属非金属地下矿山
以平酮、斜并、斜坡道、竖井等作为出人几，深人地表以下，采供建筑业、工业或加1业用的金属或非金属扩物的来矿场及其附属设施，3.2
矿井通风系统nineventilatiunsystem向共下各作业地点供给新鲜空气，排出污独空气的通风网路、通风设备和风控制设施的总称，3.3
多级机站通风系统ventilation systemi farmullistageFan statlon在羽井主通风风路的进风段、需风段和回风段内各设暨若级风机站，接力地将地表新鲜空气经进风井巷有效地送至需风区段或需风点.并将作业产生的污独空气经回风井巷排出地表所构成的通风系统。
4Q2013.5—2008

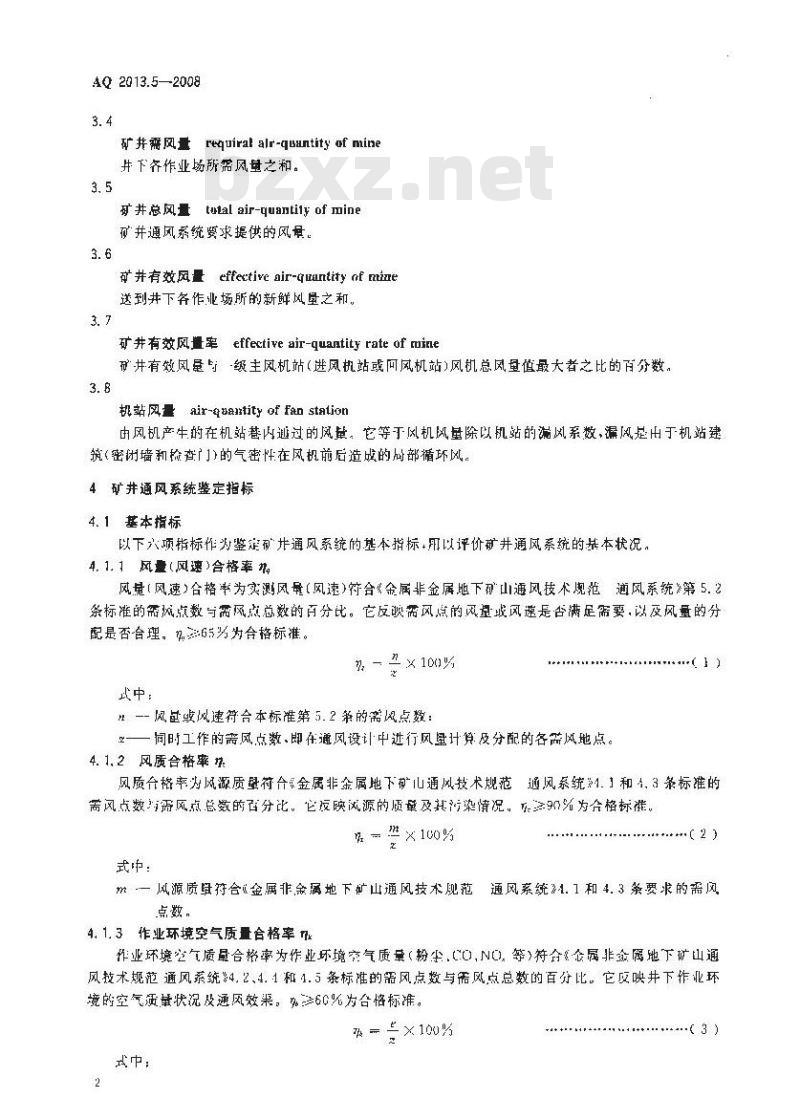

矿井需风量requiral alr-quantity of mine并下各作业场所需风量之和。
矿并总风量 tutal air-quantiiy of mine矿并通风系统求提供的风量。
矿井有效风量eftective air-qantityofmine送到井下各作业场所的新鲜风量之和。3. 7
矿井有效风量率effectiveair-quantityrateofmine矿井有效风量与-级主风机站(进风机站或风机站)风机总风量值最大者之比的百分数。3.8
机站风量air-uaatity of fan statlion由风机产牛的在机站巷内逝过的风散。它等于风机风量除以机站的漏风系数,漏风是出于机站建筑(密闭墙和检查门)的气密性在风机前后造成的周部循环风4矿井通风系统鉴定指标
4.1基本指标
以下六项指标作为鉴定码并通风系统的基本指标+用以评价矿并通风系统的某本状况，4.1.1风量(风速）合格率n
风量(风速)合格率为实测风量(风速)符合金属非金属地下矿山通风技术现范通风系统》第5.2条标准的能点数与需风点总教的百分比。反益风点的风是风速是否满是需要，识及风量的分配是否合理。65为为合格标准。×100%
武中：
1一-风量或风速符合本标准第5.2条的需风点数：2一一间时工作的需风点数、即在通风设计中进行风望计算及分配的各益风地点。4. 1. 2风质合格率
风质合格率为风源质望符合《金属非金属地下护山通风技术规范通风系统1.」和，3条标准的需风点数需风点总数的百分比。它反映风源的质量及其污染情况。≥9%为合格标。×100%
式中：
m一风源质单符合《金属非余属地下矿山通风技术现范通风系统》4.1和4.3条要求的需风点数，
4.1.3作业环境空气质量合格率
作业环境空气质量合格率为作业环境室气质量（扮尘,(O),NO)，等)符合&念属非金属地下矿山通风技术规范通风系统34.2、4.1和4.5条标准的需风点数与需风点总数的百分比。它反映井下作业环境的空气质基状况及通风效果。%法60%为台格标准。=×100%
戏中；
AQ2013.5-2008
作业环境空气质壁符分金属非金属地下码山风技术规范通风系统4.2、4.4和4.5条要求的筛风点数。
4.1.4有效风量率
有效风量率为矿并通风系统中的有效风量与主要通风机风量的与分比。它反映主要通风机风量的利用程度：605%为合格标滩：
式中；
Q。-一各需风点实测的有效风量之和m/s：Q，
×100%
++*+( 4 )
一主要通风机的实测风量，多台主要通风机并联，为其风量之和：压抽混合式通风时.取其风奠值大者：多级机站通风时，取第一级进风机站或未级回风机站风机风量总和值之大者。4.1.5风机效率
风机效率，在主要通风机通风系统中为土要通风机的输出功率与输人功率的百分比.它反映主要通风机的工.况、性能及其与矿片通风网络的匹配状况，当多台主要通风机并联时.取其风机效率的算术平均值。在多级机站通风系统中,风机效率为所有风机效率的算术平均值。70环(全限)为合格标准。H..Q
-1000.·n
式中：
H，”风机全压,Pa；
Q，-风机风或，n/s:
N一风机电机输入边率,kw：
2风机电机效率，乐，应实测，如光条件实测，可参考表3或产品说明书取值：n—传动效率,直联传动=1. 0.胶带传动 -0. 95。表3电机效率
电机额定功率/kw
电机率/%bZxz.net
4. 1. 6风量供需比
50~:00
风量供需比为实测的主要通风机风虽或一级机站风机总风鼠最大值与设计的矿井需风的比值它反映风的供需关系。
武中;
Q。设计的矿并需风量+m/s。
如果双,与设计选敢的风风量相同,则等于风基备用系数K。和风机装置漏风系数 F，的乘积。风虽供需比的合格标准为1.329s1.67.K，慎为1.20-~1.45,可根据矿并开采范围的大小,所用的来矿方法·设计随风系统中风玑的布局等具体条件进行选取。K，值为1.10～1.15，4. 2综合指标
通风系统综合指标C,足以1六项指标的综合反映，用以直观衡量通风系统实施后的综合技术经济效果。
( --V-n- n-m·m-β × 100%
9—一风量供需指数,%，
AQ2013.5-2008
当1.32≤1.67时,取9=100%,为合格指标>1.67时，取g一×100%
31.32时，3
X100%：
以上6项指标的合格值代入（8)式，可求得综合指标的合格标准，72%。4.3辅助指标
以下一项作为胺定扩并道风系统的辅助指标，主要用以衡量矿非通风系统的经济及能耗情况。它们受制于矿体赋存条件和所用采矿方法等因素的影响较大，所以只能用作对比参考。4.3.1单位有效风量所短功率W
单位有效风量所需功率为每立,方米有效风量通过单位长度的主风路的能耗，它反映获得单位有效风望的能耗状况。
武中：
(kW/m/hm)
≤W，矿井通风系统全部风机实耗功率之和，按实测的电机输人功率计算，kWt工一以百米为单位长度的主风流线路的总长度，hm。4. 3. 2单位采掘矿石量的通风费用 J单位采捆矿石里的通风费用，为矿升通风总费用与年采掘矿石量之比。F
式中：
(元/t)
艺F一一每年用于矿井通风的总费用，包括电费、设备折旧费、工程摊提费、材料消耗费、维修费及工资等，元/l,
A——该通风系统内的年采掘矿石量，10*t/a。4.3.3年产万吨耗风量g
年产万吨耗风显，为主要通风机风量或一级机站风机总风量最大值与年采掘矿石量的比值。用以直规地衡量万吨产量所需的风量，q-
(m°/s/1ot t/a)
