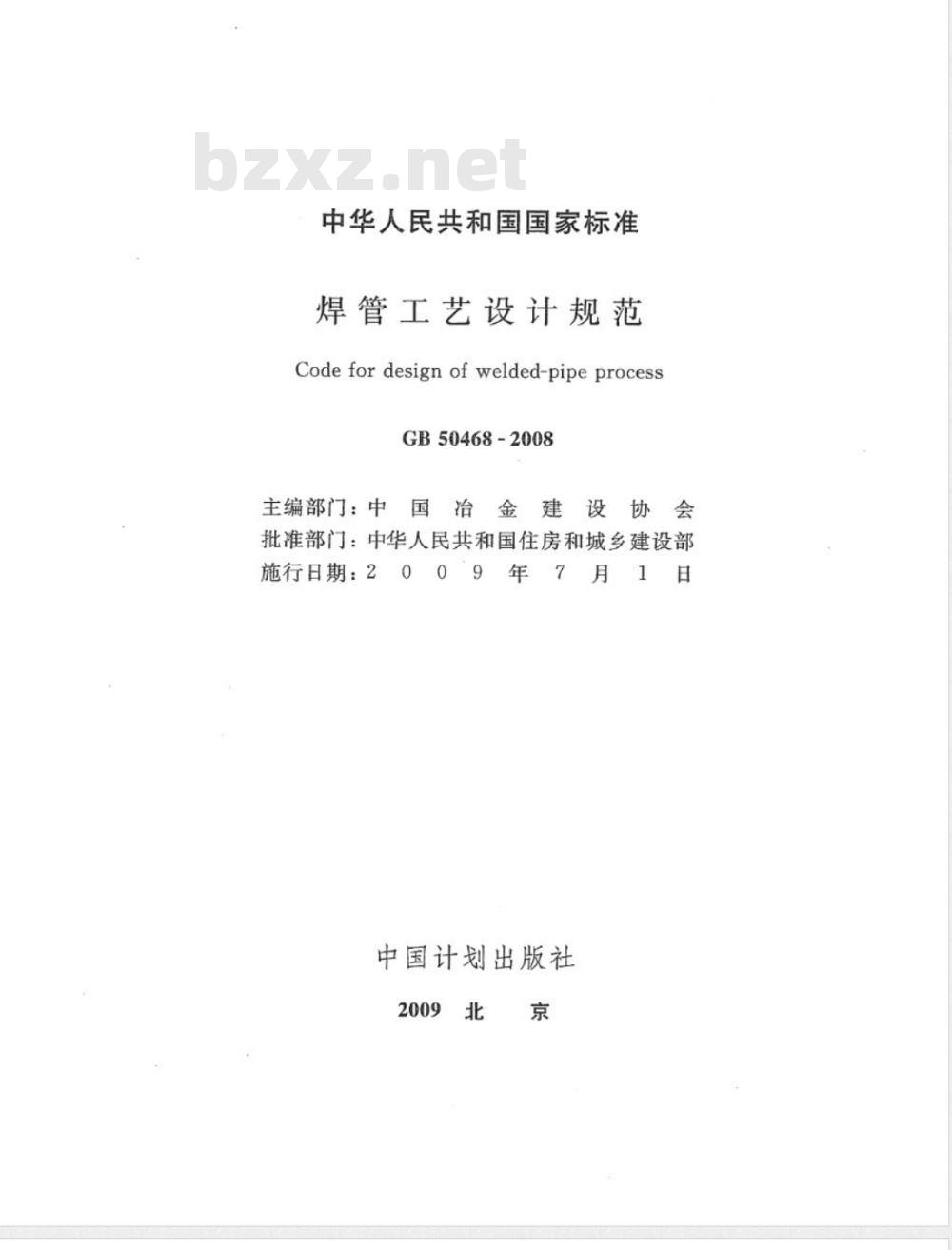

【国家标准(GB)】 焊管工艺设计规范

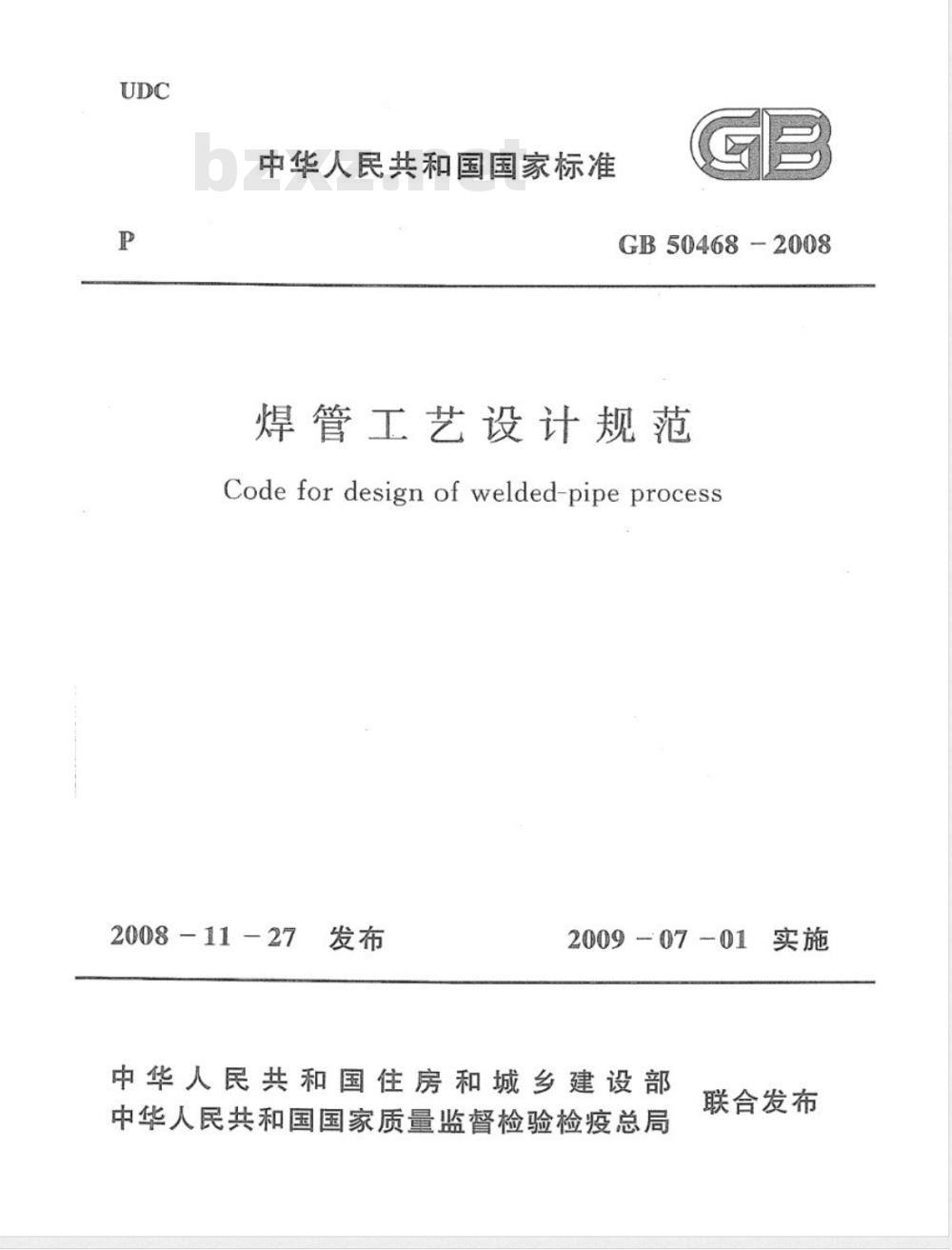

中华人民共和国国家标准
GB50468-2008
焊管工艺设计规范
Code for design of welded-pipe process2008-11-27
2009-07-01
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局实施
联合发布
中华人民共和国国家标准
焊管工艺设计规范
Code fordesign of welded-pipe processGB50468-2008
主编部门：中国冶金建设协会
批准部门：中华人民共和国住房和城乡建设部施行日期：2
09年7月1日
中国计划出版社
2009北京

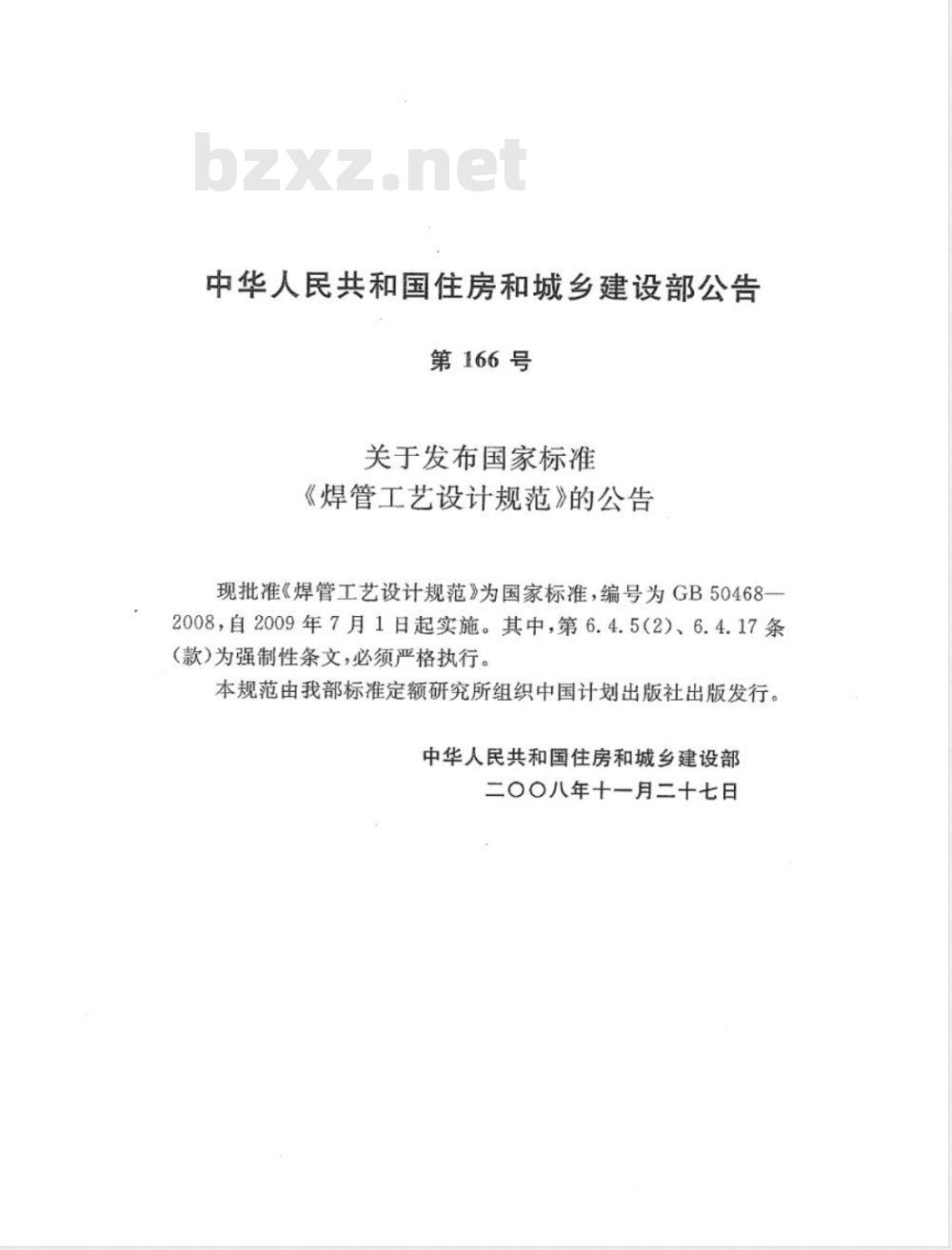

中华人民共和国住房和城乡建设部公告第166号
关于发布国家标准
《焊管工艺设计规范》的公告
现批准《焊管工艺设计规范》为国家标准，编号为GB50468-2008，自2009年7月1日起实施。其中，第6.4.5（2）、6.4.17条(款)为强制性条文，必须严格执行。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部二〇〇八年十一月二十七日

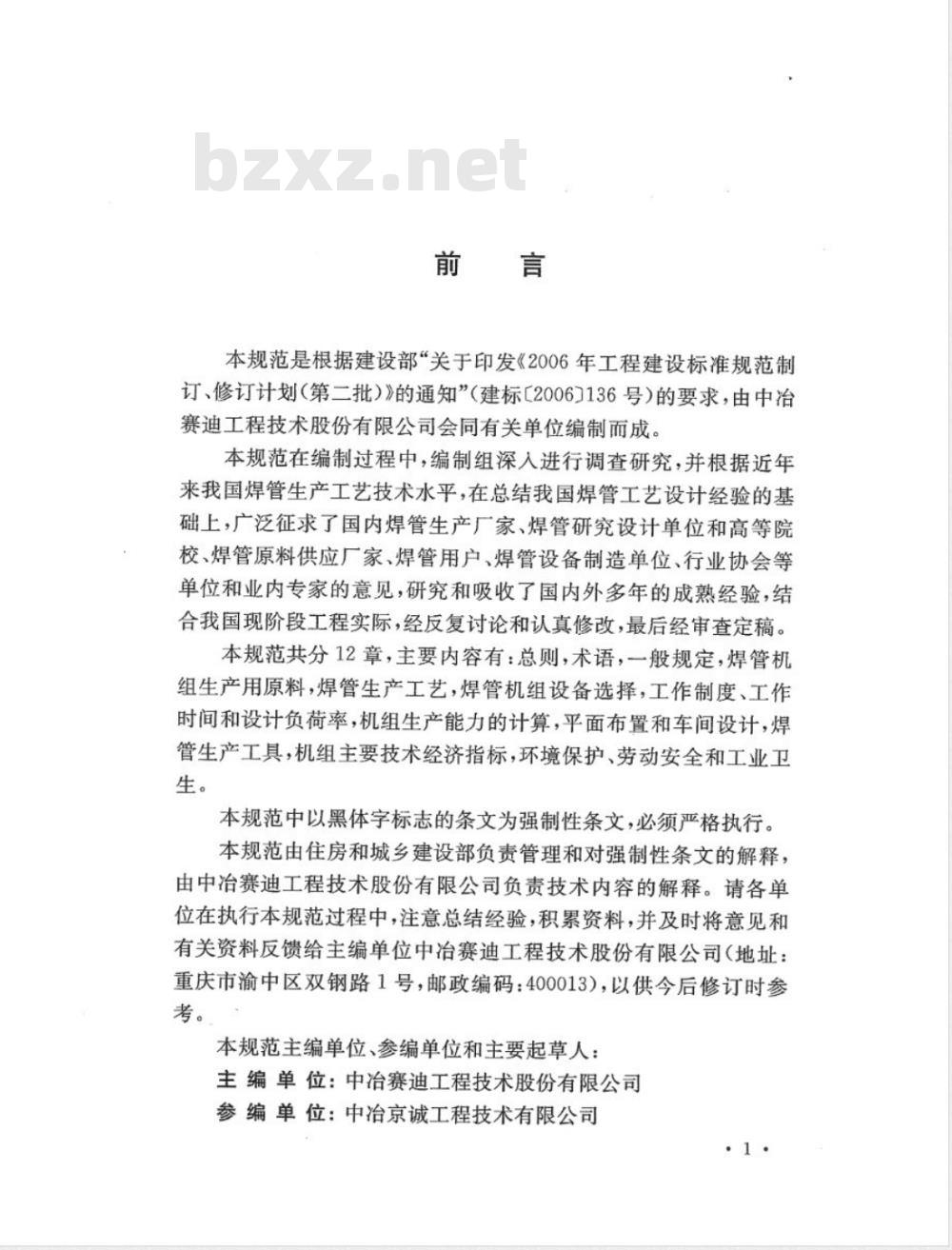

本规范是根据建设部“关于印发《2006年工程建设标准规范制订、修订计划（第二批）》的通知”（建标[20067136号）的要求，由中冶赛迪工程技术股份有限公司会同有关单位编制而成。本规范在编制过程中，编制组深入进行调查研究，并根据近年来我国焊管生产工艺技术水平，在总结我国焊管工艺设计经验的基础上，广泛征求了国内焊管生产厂家、焊管研究设计单位和高等院校、焊管原料供应厂家、焊管用户、焊管设备制造单位、行业协会等单位和业内专家的意见，研究和吸收了国内外多年的成熟经验，结合我国现阶段工程实际，经反复讨论和认真修改，最后经审查定稿。本规范共分12章，主要内容有：总则，术语，一般规定，焊管机组生产用原料，焊管生产工艺，焊管机组设备选择，工作制度、工作时间和设计负荷率，机组生产能力的计算，平面布置和车间设计，焊管生产工具，机组主要技术经济指标，环境保护、劳动安全和工业卫生。
本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中冶赛迪工程技术股份有限公司负责技术内容的解释。请各单位在执行本规范过程中，注意总结经验，积累资料，并及时将意见和有关资料反馈给主编单位中冶治赛迪工程技术股份有限公司（地址：重庆市渝中区双钢路1号，邮政编码：400013），以供今后修订时参考。
本规范主编单位、参编单位和主要起草人：主编单位：中冶赛迪工程技术股份有限公司参编单位：中治京诚工程技术有限公司1
番禺珠江钢管有限公司

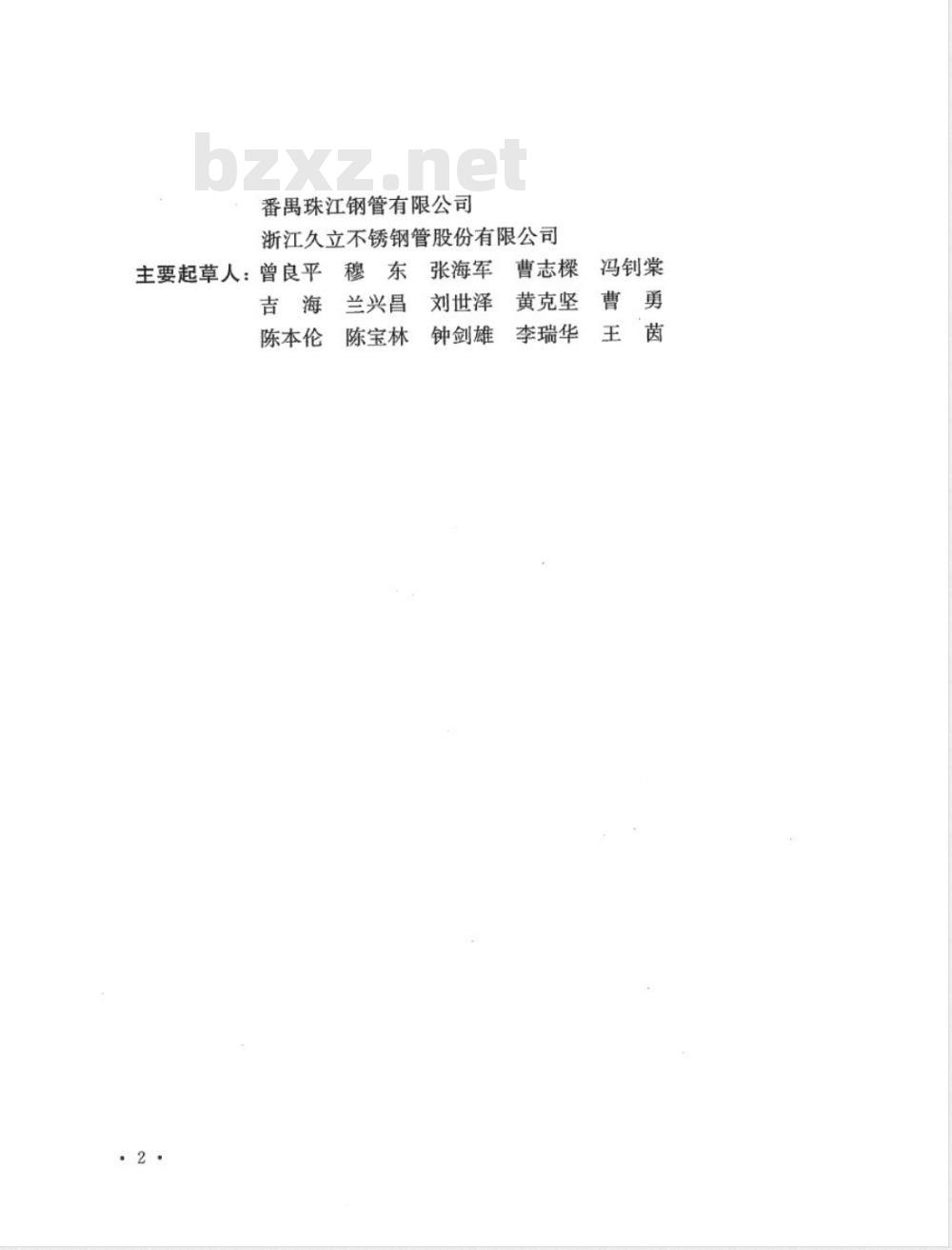

浙江久立不锈钢管股份有限公司主要起草人：曾良平穆东张海军冯钊棠
昌刘世泽黄克坚曹勇
吉海兰兴昌
钟剑雄
李瑞华
陈宝林
陈本伦
一般规定·
焊管机组生产用原料
焊管生产工艺
5.1高频直缝焊管机组生产工艺
5.2直缝埋弧焊管机组生产工艺·5.3螺旋埋弧焊管机组生产工艺
5.4不锈钢连续成型焊管机组生产工艺5.5不锈钢单支成型焊管机组生产工艺6焊管机组设备选择
高频直缝焊管机组设备选择
直缝埋弧焊管机组设备选择··6.2
螺旋埋弧焊管机组设备选择·
不锈钢连续成型焊管机组设备选择6.4
6.5不锈钢单支成型焊管机组设备选择工作制度、工作时间和设计负荷率7
机组生产能力的计算…
平面布置和车间设计
焊管生产工具
机组主要技术经济指标
12环境保护、劳动安全和工业卫生本规范用词说明wwW.bzxz.Net
附：条文说明，
（1）
（2）
（5）
（6）
（7）
(15）
（22)
（28)
1.0.1为规范焊管机组工艺设计，保证焊管机组工艺设计质量，促进我国焊管机组工艺技术和装备水平的提高，推进焊管生产技术进步，制定本规范。
1.0.2本规范适用于高频直缝焊管、直缝埋弧焊管、螺旋埋弧焊管、工业用不锈钢焊管机组的新建、改建和扩建工艺设计。1.0.3新建、改建和扩建的焊管机组应符合国家产业政策，应做到优质、高效、低耗、环保。
1.0.4焊管机组工艺设计除应执行本规范外，尚应符合国家现行有关标准的规定。
2术语
2.0.1点焊spotwelding
以电弧为热源将工件焊接接头熔化形成点状或不连续焊缝的焊接方法。
2.0.2高频直缝焊管longitudinallyhighfrequencyweldedpipe指沿管体母线方向上有一条用高频焊接工艺形成的纵焊缝的焊接钢管。
2.0.3管端处理pipeend treating指对焊管端部进行非塑性变形加工，使之达到产品标准规定的光管管端要求。包括管端缺陷切除、去毛刺、平端面、倒坡口等，不包括对管端进行的加厚、定径、车丝、上接箍等加工。2.0.4焊管weldedpipe
用钢板或带钢曲成管状并沿管体上有贯通管体全长的纵焊缝或螺旋焊缝的钢管。
2.0.5机组mill set
为生产产品大纲规定的产品所需要的，从原料准备到成品收集全过程的工艺设备的集合。
2.0.6机组的年规定工作时间annualscheduledoperationtimeofmill set
按年日历时间扣除大修、中修、小修及正常的交接班时间以后的时间。
2.0.7机组的年有效工作时间
Jannualavailableproductiontimeofmill set
在年规定工作时间基础上再扣除换辊、换工具、换规格及故障停机以后的时间。
2.0.8机组的年实际工作时间annualnecessaryproductiontimeofmillset
完成产品大纲规定的年产量所需要的实际生产时间。2.0.9机组的负荷率dutyratioofmill set机组的年实际工作时间占机组的年有效工作时间的百分比。2.0.10金属消耗系数weightratioofplateorstriptoproduct完成机组产品大纲全部规格产量所消耗的金属原料质量与全部产品的质量之比。
2.0.11离线off line
相对于连续运行焊管生产线的某一工序，需要借助起重运输设备或人力运输，工件（包括原料和焊管半成品）才能从该焊管生产线到达该工序或从该工序到达该焊管生产线的运行方式。2.0.12螺旋埋弧焊管spiralsubmerged-arcweldedpipe沿管体上有一条用埋弧焊工艺形成的螺旋焊缝的焊管。2.0.13人工检查manualinspection用肉眼或借助低倍数放大镜、内窥镜、量规等简易工具检查焊管内外表面质量及形状、尺寸的方法。2.0.14在线online
相对于连续运行焊管生产线的某一工序，无需借助起重运输设备或人力运输，工件（包括原料和焊管半成品）就能从该焊管生产线到达该工序或从该工序到达该焊管生产线的运行方式。2.0.15直缝埋弧焊管longitudinallysubmergedarcweldedpipe沿管体上有采用埋弧焊接工艺形成的纵焊缝的焊管。2.0.16自动对焊机automaticbuttwelder除参数设定和设备的启动、停止外，钢带头尾的对焊动作均可由设备自动完成的对焊机。
2.0.17自动焊缝内毛刺清除装置automaticinsideflashtrimmer除设备启动、停止和调整外，清除焊缝内毛刺的动作均可由设备自动完成的装置。
automaticoutsideflashtrim
自动焊缝外毛刺清除装置
除设备启动、停止和调整外，清除焊缝外毛刺的动作均可由设备自动完成的装置。
2.0.19自动埋弧焊机automaticsubmerged-arcwelder除参数设定和设备的启动、停止外，埋弧焊接的动作均可由设备自动完成的装置。
2.0.20自动气体保护电弧焊机automaticgasshieldedarcwelder除参数设定和设备的启动、停止外，进行气体保护电弧焊接的动作均可由设备自动完成的装置。3一般规定
3.0.1高频直缝焊管机组、螺旋埋弧焊管机组和不锈钢连续成型焊管机组规格宜按表3.0.1选择。表3.0.1高频直缝焊管、螺旋埋弧焊管和不锈钢连续焊管机组规格系列
机组规格
焊管直径范围
20～60
33~114
60~168
73～219
90～273
114~325
140~406
168~508
219610
机组规格
焊管直径范围
219508
325~720
406～920
406~1220
508~1420
7202030
760~2540
1200~2850
1420~3050
机组规格
焊管直径范围
25～76
38~114
60~168
89~219
114~325
140406
168~508
219~610
注：ERW表示高频直缝焊管机组系列；SSAW表示螺旋埋弧焊管机组系列；EFW表示不锈钢连续成型焊管机组系列。3.0.2
直缝埋弧焊管机组宜建设在有原料供应条件的宽厚板机组附近。
