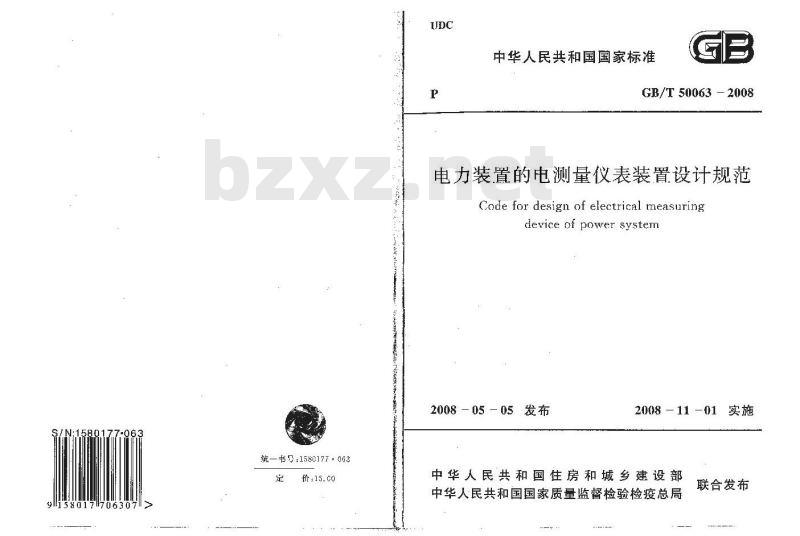

中华人民共和国国家标准
GB/T 50063-2008
电力装置的电测量仪表装置设计规范Code for design of electrical measuringdevice of power system
2008-05-05发布
2008 －11－01 实施　
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布

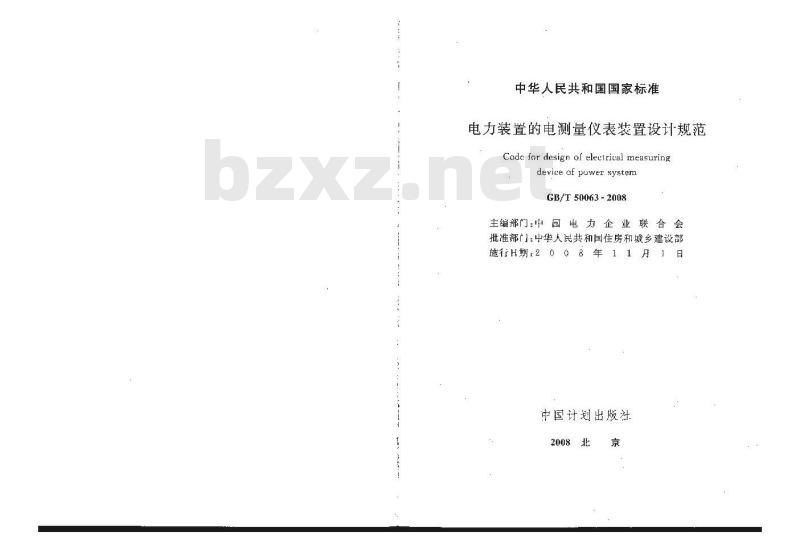

中华人民共和国国家标准
电力装置的电测量仪表装置设计规范Code far design of electrital measuringdeviee af puwer system
GB/T 50063 - 2008
主编部门：国电力企业联合会
批准部门：中华人民共和国住房和城乡建设部施行H期：200
年11　
中国计划出版社
中华人民具和国国家标准
电力装置的电测量仪表装置设计规范GB/T 50033-2308
中国电六企业联合会主综
中压,计划出版社出版
（地址：北京市西城区木辉地北里平11号同岁六厦C座4层）（邮政编码：100338电话：6350543363906381）新华店北京发行所发行
止界知识知层厂邱刷
850×1168送米1/322.75张68千字2008年7月第1版，2208年片第1次印刷单数110120册
统—书号：1583177·C63
定价：15.00元

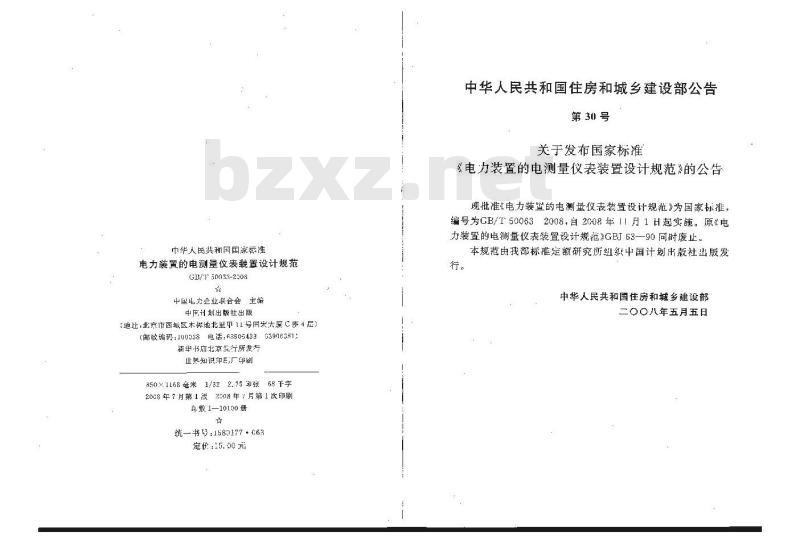

中华人民共和国住房和城乡建设部公告第30号
关于发布国家标准
《电力装置的电测量仪表装置设计规范》的公告现批准电力装置的电测量仪表装置设计规范》为国家标推，编号为CB/T500632008，自2008年11月1H起实施。原《电力装置的电测量仪表装置设计规范》GBJ63—90同时废止。本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部二〇〇八年五月五日

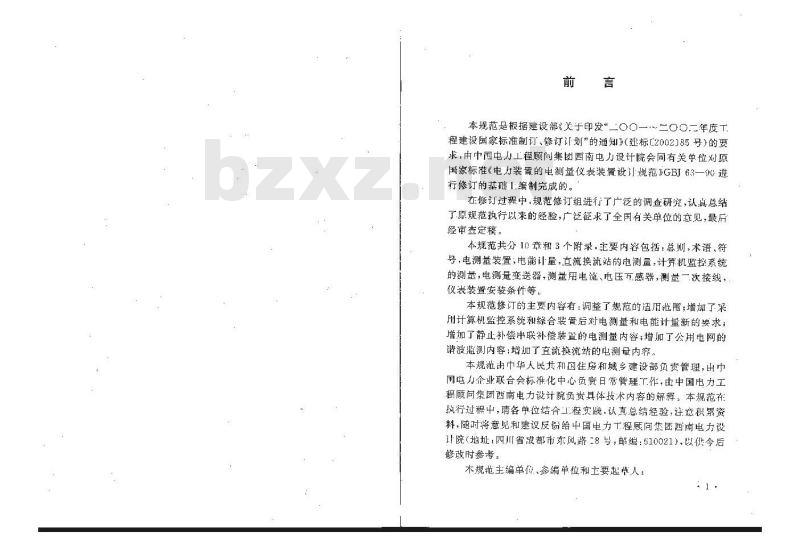

本规范是根据建设部《关于印发二OO一二O0二年度T
程建设国家标准制订、修订划”的通知》（建标[2002]85号）的要求，由中国电力工程顾问集团西南电力设计院会同有关单位对原国家标准《电力装置的电测量仪表装置设计规范》GB63一90进行修订的基础「编制完成的。
在修订过程中，规范修订组进行了广泛的调查研究，认具总结了原规范执行以来的经验，广泛征求了全国有关单位的意见，最后经审查定稿。
本规范共分10章和3个附录，主要内容包括：总则，术语、符号，电测量装置，电能计量，直流换流站的电测量，计算机监控系统的测量，电测量变送器，测量用电流、电压万感器，测量一次接线，仪表装置安装条件等。
本规范修订的主要内容有：调整了规范的适用范围；增加了采用计算机监控系统和综合装置后对电测量和电能计量新的要求；增加了静止补偿串联补偿装置的电测量内容：增加了公用电网的谱波监测内容；增加了直流换流站的电测量内容。本规池出中华人民共和国住府和城乡建设部负责管理，出巾国电力企业联合会标准化中心负责日常管理工作：由中国电力工程顾问集团西南电力设计院负责具体技术内容的解释，本规范在执行过程中，请各单位结合二程实.认真总经验：注意积累资料，随时将意见和建议反馈给中国电力工程顾间集团西南电力设计院（地址：四川省成都市东风路18号，邮编：610021），以供令后修改时参考，
本规范主编单位、参编单位利主要起草人：主 编 单 位:中国电力工程顾问集团西南电力设计院
参 编单位：中国电力工程顾问集团中南电力设计院
国家电力公司成都勘测设计研究院铁道部第二设计研究院
南京南白电力仪表有限公司
张巧玲
主要起草人：关江桥　齐春
管光度江秋宾
楚振宇
李宗明
2术讲、符号
2.1术语
2.2符号
电测量装置
般规定
电流测量
电片测量和绝缘监测
功率测量
顺率测益
发电厂(变电所)公用电气测
静止补偿及串联补偿装置的测量公用电网谐波的测
4电能计量
一般规定下载标准就来标准下载网
有功,尤功电能的计量·
5直流换流站的电测量
一般规定
消流参数监测
交流参数监测
谐被参数监测
电能计量
计算机监控系统的测量
般规定
6. 2计算机监控系统的数据来集6. 3计算机监疼时常用电测量仪表了电测量变送器
测量用电流,电压互感器
8.1电流五感器
8.2电压五感器
9测量二次接线
9.1交流屯流回路·
9.2交流电压回路
-次测量回路·
10仪表装置安装条件
附录A测量仪表满刻度值的计算
附录B电测量变送器校推值的计算附录C电测量及电能计量的测量图表本规范用词说明·
附;条文说明
(23）
(24）
（45）
1.0.1为了在电测量及电能计量装置设计中贯彻执行国家的技术经济收策，做到准确可靠、技术先进、经济合理.制定本规范。1.0.2本规范适而于新建或扩建的单机容量为25MW及以！的汽轮发电机及燃气轮机发电厂，单机容量为200kW及以1的水力发电）（含抽水蓄能发电厂）、核电站的常规岛部分、交流额定电压为10kV及以上的变（配)电所，以及直流额定电压为10ckV及以上的直流换流站的电测量及电能计量装鹭的设计。1.0.3电测适及电能计景装置的设计除应符合本规范外，尚应衍合国家现行有关标准、规范的规定。2术语、符号
2.1术语
2.1.1 电测量 elecirical mcasuring用电的方法对电气实时参数进行的测量，2.1.2电能计量energy reltering对电能参数进行的计量。
2.1.3常用电测量仪表general eleetrical measuring tretcr背对电力装置回路的气运行参数作经常测量，选择测量、记录用的仪表，
2.1.4指针式仪表pointer-type meter按指针与标度尺之间的关系指示被测量值的仪表，2.1.s数宁式仪表digilal-1ypcmeer在显示器上用数字直接显示被测量值的仪表。2.1.6 电能表 enersy meter
计量有功（无功）点能数据的仪器，2.1.7脉冲式电能表impulse eernymcter电能测量部件和脉冲装置的红合。2.1.8多功能电能表multizunction energymcter出测量单儿和数据处理单元等组成，除计单向或双问有功（无功）电能外，还具有分时、分方向需量等两种以上功能，并能显示、储存和输出数据的电能表。2.1,y 电压失压计时器 voltagc loss time counler积算并显示电能表电压回路失压时间的专用仪器。2.1.10电能美凹计量点energy tariff point指发电企业、电网经营企业之间进行电能结筑的计量点，2
2.1.11 电测量变送器electrical measuring transducers将被测量转换为自流电流、直流电压或数宁信号的装暨。2.1.12变送器校准值calibration value for ttansducers根居用户具体需要，通过调懿来改变变送器标称值雨得到的某量的值。
2.1.13仪表准硫度等级neasuring inst.rurnent accuracy class满足旨在保证允许误差和改变量在规定限值内的一定计量要求的测量仪表和(或)件的级别。2.1.14仪表基本误差neasuringinstrument inirinsicerror指仪表和或）附件在参比条件下的误差。2.1.15测量综合误差totalmeasuringerror指测景仪表、互感器及其测量二次回路等所引起的合成误差。2.1.16关口电能量装置elergy tariff eruipment在电能关口量点进行能参数计量的装置。包含各种类型的电能表、计量用电压、电流万感器及其二次回路、电能计量柜(箱)等。
2.l,17美口电能表energy tariff rreter指关口电能计量装置配置的电能表，2.2符
电流：
-频率：
P一有功功率；
功率因索：
Q—无功功率；
R—-电；
S-——视在功率；
电压；
有功电能：
一无功良能；
-电抗：
z—阻抗。
电测量装置
3.1一般规定
3.1.1电测量装置的配置应正确反映尽力装置的电气运行参数和绝缘状况。
3.1.2电测量装骨宜包括计算机监垫系统的测量部分、常用电测量仪表，以及其他综合装置中的测量部分。3.1.3电测量装置可采用直接仪表测量，一次仪表测量或一次仪表测量。
3.1.4电测量装置的准确度要求不应低于表3.1.4的就定表3.1.4电测呈装置的准确度要求电测装置炎型名称
计算机监控察将测世部分（交流采样
指针式交流仪表
用测仪
、综合装笠心的
测世部分
指式直流仪表
指讨式流仪意
数学式仪表
记录型仪表
准施度（
误差不人于0，5次，其中电网振率测且误差不六丁(.01Hz
1.0 (经变送器二次测量;
应满起测或对的准确度要求
3.1.5交流向路指示仪表的综合准确度不应低丁2.5级，直流以路指示仪表的综合证确度不应低于1.5级，接于电测量变送器一次侧仪表的准确度不应低于主.0级。用于电测量装置的电流、电压立感器及附件、抵件的准确度不应低于表3.1.5的规定
表 3. 1.5电测量装置电流、电压互感器及附件、配件的准确度要求[级】立测圣装笃
老碗度
电流、电压
上您器
阴作、配件准奥
变送器
分流器
中向互题器
3.1.6指针式测量仪表测量范围的选择、宜保证电力设备额定值指示在仪表标度尺的2/3处，有可能过负荷运行的电力设备和回路，测量仪表宜选用过负倘仪表。3.1.7多个同类型电力设备和回路的电测量可采用选择测量方式。
3.1.8经变送器的一次测量：其满刻度值应与变送器的校准筐相匹配,可按本规范附录 A 和附录 3计算，3.1.9双向电流的直流回路和双向功率的交流回路，应采爪具有双向标度的电流表和功率表。具有极性的直流电流和电压回路，应采用具有极性的仪表。
3.1.10重载启动的电动机和有可能出现短时冲击电流的电力设备和回路，官采用其有过负荷标度尺的电流表，3.1.11发电！和变（配）电所装设远动遥测、计算机监控系统，且采用直流系统采样时，二次测量仪表,计算机和远动遥测系统宜共用套变送器.
3.1.12励磁回路仪表的上限值不得低于额定工况的1.3信，仪表的综合误差不得超过1.5%。
3.1.13无功补偿装置的测量仪表量程应满足设备允诈通过的最大电流和充许耐受的最高电正的要求。并联电容器纽的电流测量底按联电容器组持续通过的电流为其额定电流的1.35倍设计3.1.14计算机监控系统中的测量部分、综合装置中的测量部分，6
当其精度满足要求时，可取代相应的常用电测量议表。3.1.15真接仪表测量中配置的电测量装置，应满足相应一次回路动热稳定的要求。
3.2电流测量
下列回路，应测量交流电流：
1同步发电机和发中/电动机的定子回路。2双绕组主变压器的一侧，绕组主变压器的三侧，自耦变器的三侧，白耦变压器公共绕组回路。3双绕组厂（所）用变斥器的一侧及各分支回路，一绕组厂（所)用变压器的主侧，发电机励磁变压器的尚压侧。4柴油发电机接至低压保安段进线及交流不停电电源的进线回路。
5120CV及以上的线路，1200V以下的供电、配电和用电网纤的总干线路。
6220kV及以1电压等级断路器3/2接线、4/3接线和角型接线的各断路器回路。
7母线联络断路器、舟母线分段断路器、劳路断路器和桥断路器回路。
8330kV及以上电压等级准联电抗器组及其中性点小电航，1066kV低压并联电抗器和并联电穿器回路。950kV·A及以的照期变乐器和消弧线同路。1055kW及以.1:的电动机，55kW以下保安用电动机，3.2.2下列向路除应符合本规范第3.2.1条的规定外，尚应测量兰相交流市流：
1间步发电机和发电/电动机的定子同路。2110kV及以上电压等级输电线路和变压器国路3330kV及以上电压等级并联电抗器组，变压幕低压侧装有无功补偿装置的总向路。
4照明变器、照明与动力法用的变压器，照明负低片15盗及以」的动力与照明混合供电的3kV以下的线路，5相负荷不平衡率大于10%的1209V及以上的电力用户线路，三相负不平衡率大于15乐的1200V以下的供电线路。3.2.3下列回路，宜测量负序电流，且负序电流测量仪表的准确度不应低于 1. 0 级。
承受负序克流过负荷能力A值小于10 的大容量汽轮发电机。
2负尚不平衡率超过额定电流10%的发电机。3负荷不平衡率超过0.1倍额定电流的1200V及以「线路，
下列回路,应测量直流中流:
同步发电机、发电/电动机和同步良动机的刷磁回路：自动及于动调整励磁的输出回路
2占流发电机及其剧磁回路，点流电动机及其励磁呵路。3带电池组的输山四路，充电及萍充电整流装置的输出回路。
4重要电力整流装置的占流输出回路3.2.5
整流装置的电流测量官包含谐被监测3.3电压测量和绝缘监测
下列回路，应测量交流电压：
同步发电机和发电/电动机的定子回路。2各电压等级的交流主母线。
3电力系统联络线（线璐侧）。
4配置电压万感器的其他叫路，
电力系统电乐质量监视点和容量为5CMW及以上的汽轮3.3.2
发电机克压母线，应测量并记录交流市压。3.3.3110kV及以上中性点有效接地系统的主母线、变压器回.8.
路应测量三个线压，G6kV及以下中性点有效接地系统的士母线、变压器回路可只测量二个线电压。单电压互感器接绒的十母线、变器问路可只测量单相电压或一个线电压。3.3.4下列回路.应监测交流系统的绝缘：.1同步发电机和发电/电动机的定子回路，2中性点非有效接地系统的线和回路。3.3.5中性点非有效接兆系统的主母线，宜测量母线的一个线电压和监测绝缘的二个相电压。
3.3.6发电机定子回路的绝缘监测，可采用测量发电机电压万感器辅助一次绕组的零序电压方式，也可采测量发电机的个相电压方式。
下列回路,应测量直流屯压：
同步发电机程发电/电动机的励磁回略，相成的自动及于1
动调整刷励磁的输出回路。
2同步电动机的励磁同路。
3，直流发电机路。
4直流系统的主母线，蓄电池组、充电及浮充电整流装置的直流翰出固路。
5重要电力整流装置的毓出路：
3.3.8下列回路，应监测直流系统的绝缘：同步发电机和发电/电动机的励磁回路1
2同步电动机的励磁向路。
3直流系统的主以线和重要的直流回路，4重要电力整流装置的输出回路。3,3.9占流系统应装设直接测量绝缘电阻值的绝缘监测装置，其测量准确度不应低于.1.5级
3.4 功率测量
下列回路，应测量有功功率：
1同步发电机发电/电动机的定子向路。2双绕组主变压器的一侧，“劈组十变压器的三侧，以及户耦变压器的三侧。
3厂(所)变压器:双缆组变斥器的高压侧，绕组变压器的三侧。
43kV及以上输配自线路和用电线路、5旁路断路器、母联（或分段)兼旁路断路器回路和35kV及以上的外桥断路器回路。
6发良机励磁变压器高乐侧。
3.4.2同步发电机和发电电动机的机旁控制序应测量发电机有劲功率，
3.4.3双间送、受电运行的输配中线路、水轮发电机、发电/自动机和士变压器等设备，应测量双方问有功功率，3.4.4下列回路.应测量无功功率：1同步发电机和发电/电动机的定子向路2双统组主变压器的一侧三绕纽十变压器的三侧，以及自耦变压莽的三侧。
33kV及以上的输配电线路和用电线璐。4芳路断路器、母联（或分段）乘旁路断路器国路和35kV及以「的外桥断路器向骆。
5330kV及以［并联启抗器：
610~66kV低压并联电容器和电抗器组。发电机炳磁变法器高压侧，
下列回路，应测量双方尚的无功功率：具有进相、浮相运行要求的同步发电机、发电/电动主变压器低压侧装设并联电容器和电抗器的总世路，2
310kV及以上月电线路，
发电机、发电/电动机宜测量功率因数。3. 4.6
3.5频率测量
3, 5, 1 频率测量范国应为 15~-55Hz,证确度不应低于 C. 2 级。3.5.2下列凹路，应测量频率；
1接有发电机变下器组的各段母线，2发电机
3电网有可能解列运行的各段母线！3.5.3同步发电机和发电/中动机的机旁控制屏「,应测量发电机的频率，
3.6发电厂(变电所)公用电气测量3.6.1总装机容量为3C0MW及以上的火力发电厂，以及调频或调峰的火力发电厂，宜监视并记录下列电气参数：1 主控制案(网络控制室)和单元控制室应监视半电网的赖率。调频或调降发电厂尚应记录电网的额率。2调频或调峰发电」，当采用主控方式时，热控屏上应监视十电网的频率。
3主控制室（网络控室）应监视并记录全厂总和有功功率。主控制室控制的热控屏上尚应监视全厂总和有功动率。4土控制(网络控制室)应监视个厂厂用电率，3.6.2总装机容量为300MW及以「的水力发电」，以及调频或调峰的水力发电厂，中央控制室宜监视并记录下列电气参数：
1主电网的频率,
2全厂总利有均功率，
3.6.32201V及以上的系统枢纽变皂所，主控制室定监视+电网的频率。
3.6.4当采用常测方式时，发虎厂（变电所)公用电气测量仪表宜采用数孚式仪表，
.3.7静止补偿及串联补偿装置的测量3.7.1静止补偿装置宜测量并记录下刻参数1《一个系统参考线市压。
2静止补偿装置所接母线的个线电压。3
静非补偿装置用中间变压器高压侧的三相电流，分红并联电容器和电抗器=路的单相电流和无均功率。4
5分组品闸管控制电抗器和品闸管投切电容器应路的单机电流无功功率，
6分组谐波滤波器组叫路的单相启流和无功功率。总问路的二相中流、无功功率和无功电能。8当回路下装设并联电容器和电抗器时，应测量双方向的无功功率，并应分别汁量逊相、滞相运行的无功电能，固定串联补偿装置宜测量并记录卜列参数：3.7.2
申补线路口流。
2高容器电流。
电容器不平衡电流。
金属氧化物避蕾器电流。
金属氨化物避雷器温度，
旁路断路电流，
申补无功功率。
可控串联补偿装置宜测量并地录下列参数：1
中补线路电流：
中补线路电压。
3电容器电压。
电容器不平衡电流。
金属氧化物避需器电流。
金属氧化物避击器温度。
7旁路断路器电流。
8品河管阀电流，
9发角。
10等值容抗，
11补偿度。
12申补无功功率，
3.8公用电网谐波的监测
公月电网谐波的监测可采连续监测或专项监测。3.8.1
3.8.2在谐波监测点，宜装设谐波电压和谐波床流测量仪表。谐被监测点应结合谐波源的分布布置，并应覆盖主网及全部供电电压等级。
3,8,3下州回路.设暨谐波监测点：1系统指定谐波盟测点（邮线）。210~S6kV功补偿装置所连接母线的活波电压3向谐波源用户供的线路送凸端。4一条供出线路上接有两个及以上不同部门的谐波源用户时，谐波源用户受电端。
5特殊用户所要求的回路：
6其他有必要监测的回路，
3.8.4用于谐波测量的电流五感器程电压互感器的准确度不宜低于C.5级：
3.8.5谐波测量的次数不应少于2~15次。3.8.6谐波电流和电玉的测量可采用数宇式仪表，测量仪表的准确度不宜低于1.9级。
