ICS25.120.30
中华人民共和国国家标准
GB/T23566.3—2009
冲模滑动导向钢板上模座
第3部分：中间导柱上模座
Sliding guide steel-plate punch holders of stamping dies-Part3:Center-pillarpunchholders2009-04-02发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-01-01实施

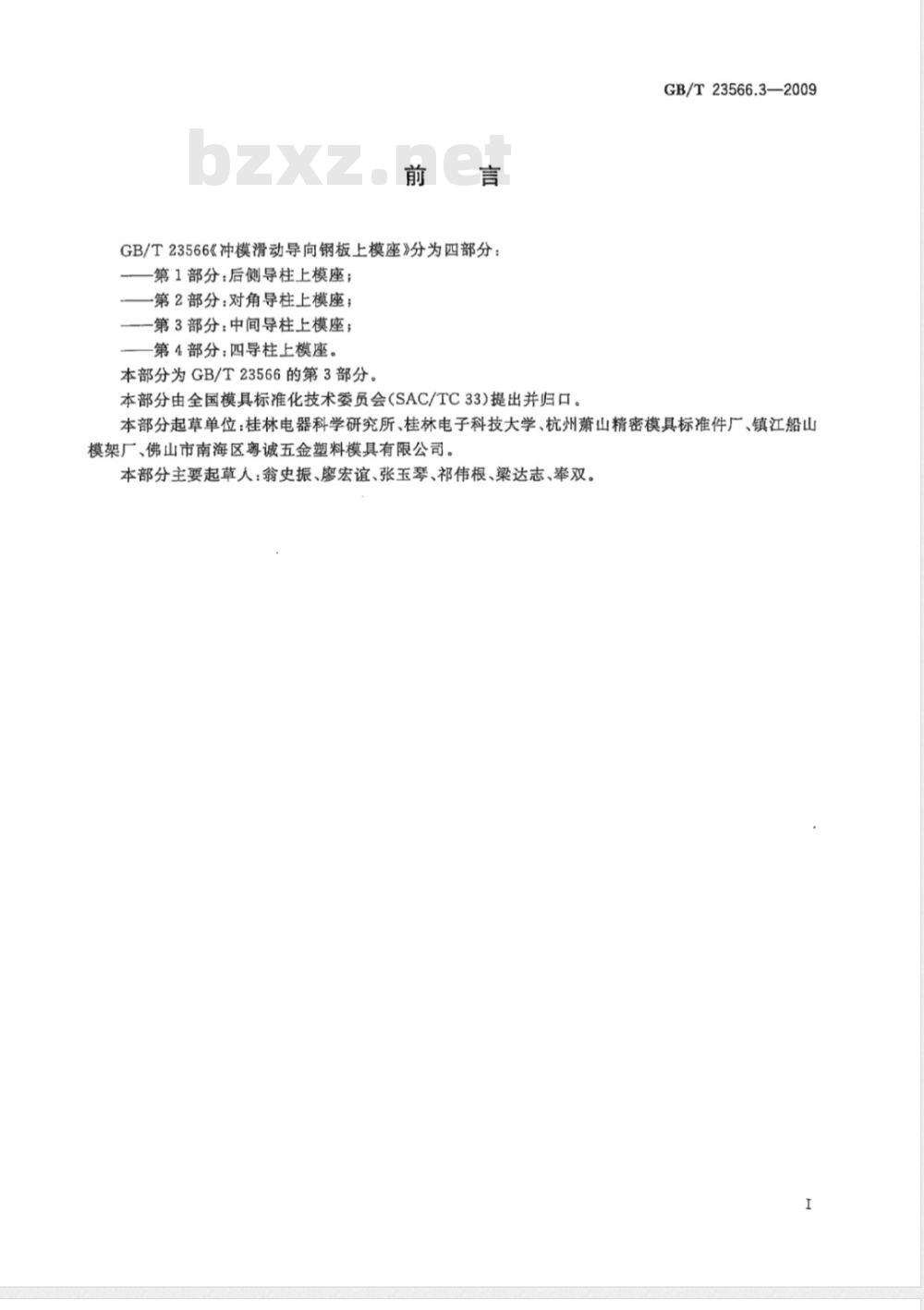

GB/T23566《冲模滑动导向钢板上模座》分为四部分：第1部分：后侧导柱上模座；
一第2部分：对角导柱上模座；
—一第3部分：中间导柱上模座；—第4部分：四导柱上模座。
本部分为GB/T23566的第3部分。本部分由全国模具标准化技术委员会（SAC/TC33)提出并归口。GB/T23566.3—2009
本部分起草单位：桂林电器科学研究所、桂林电子科技大学、杭州萧山精密模具标准件厂、镇江船山模架厂、佛山市南海区粤诚五金塑料模具有限公司。本部分主要起草人：翁史振、廖宏谊、张玉琴、祁伟根、梁达志、奉双。I
1范围
冲模滑动导向钢板上模座
第3部分：中间导柱上模座
GB/T23566.3—2009
GB/T23566的本部分规定了冲模滑动导向钢板上模座中间导柱上模座的尺寸规格和标记。本部分适用于冲模滑动导向钢板上模座的中间导柱上模座2规范性引用文件
下列文件中的条款通过GB/T23566的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
JB/T8050
种模模架技术条件
JB/T80702008
3尺寸规格
冲模模架零件技术条件
滑动导向中间导柱上模座的结构和尺寸规格见图1、表@
注：未注表面粗糙度Ra6.3μm。?

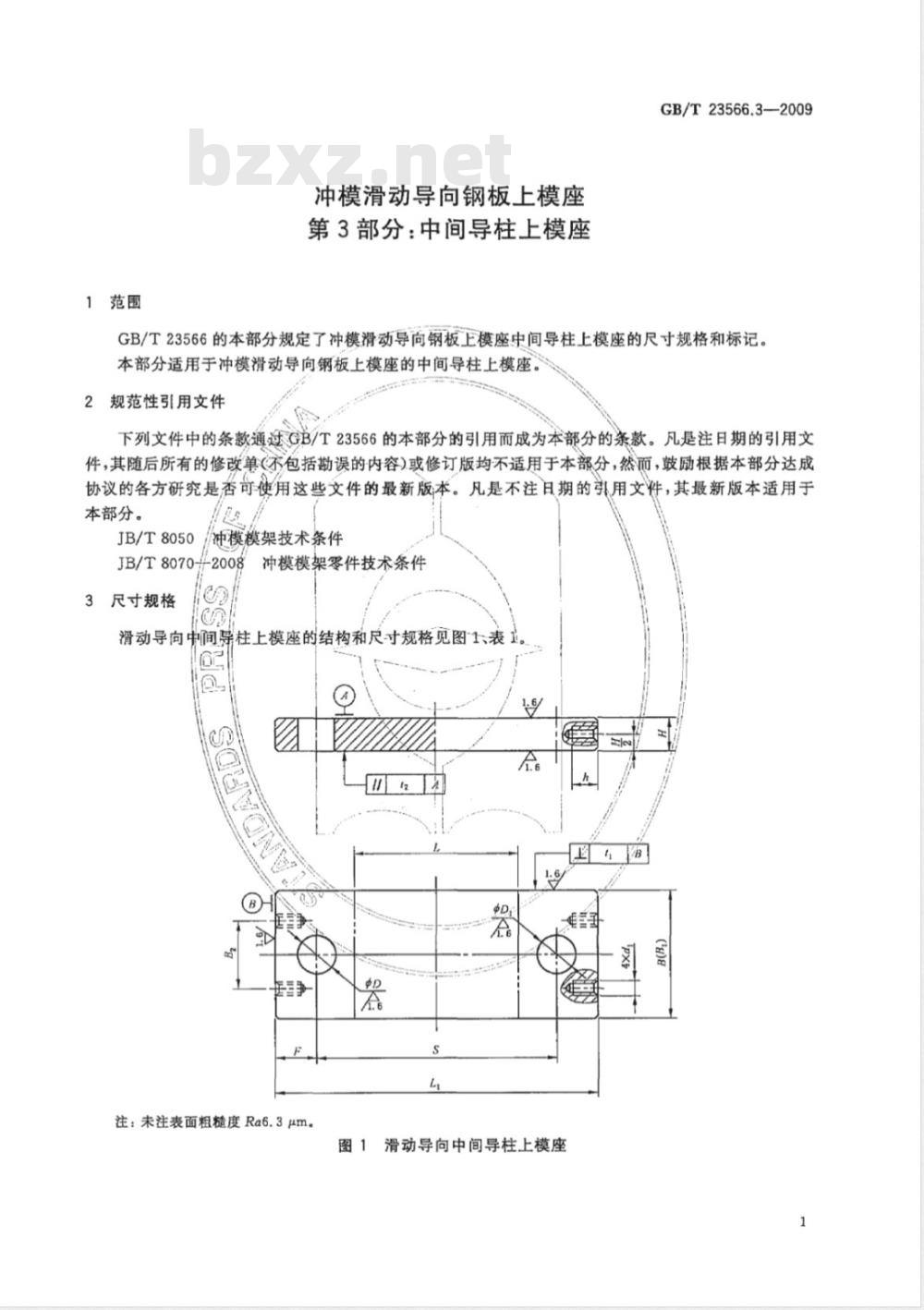

图1滑动导向中间导柱上模座
GB/T23566.3--2009
四模周界

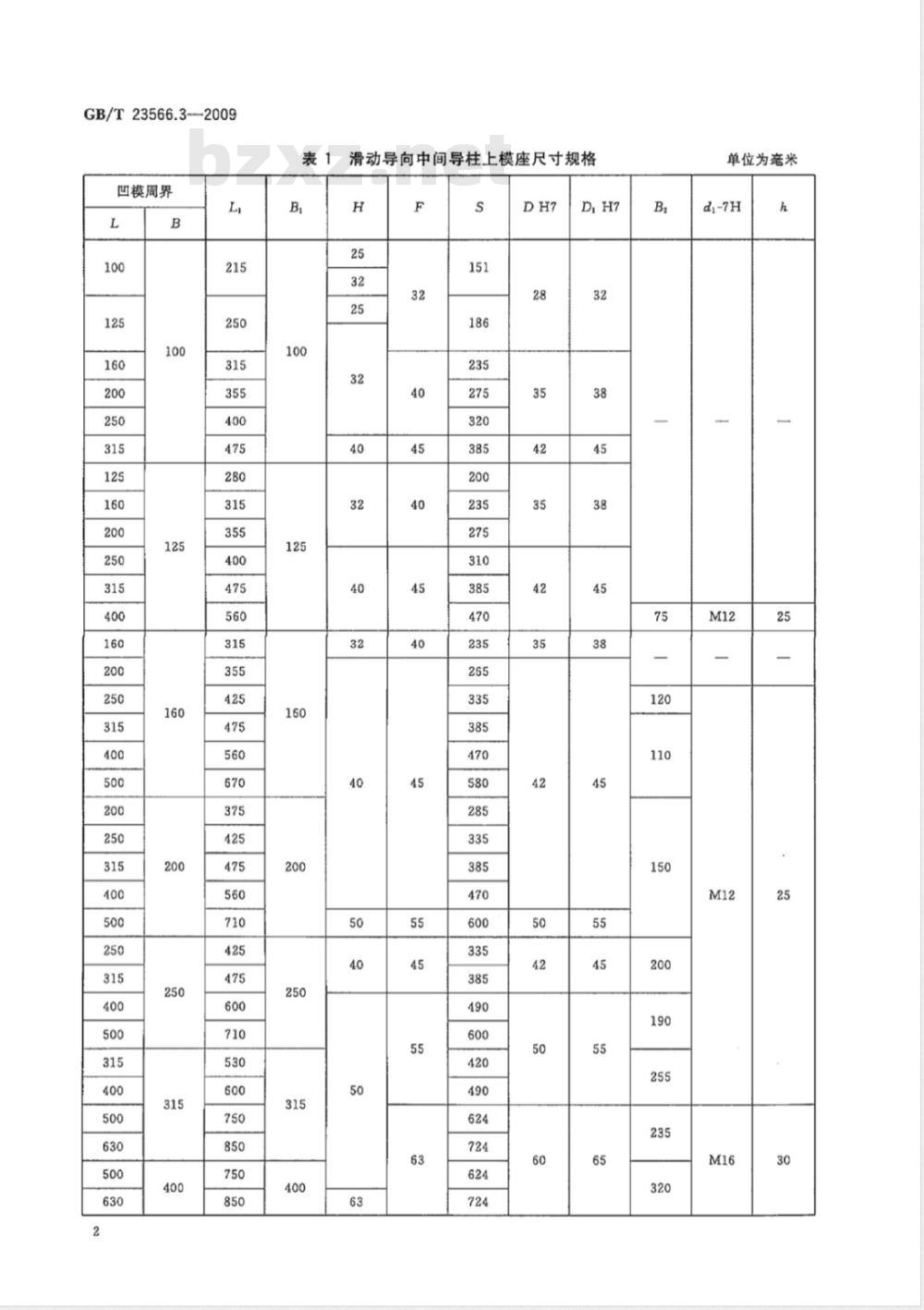

表1滑动导向中间导柱上模座尺寸规格B,
单位为旁米

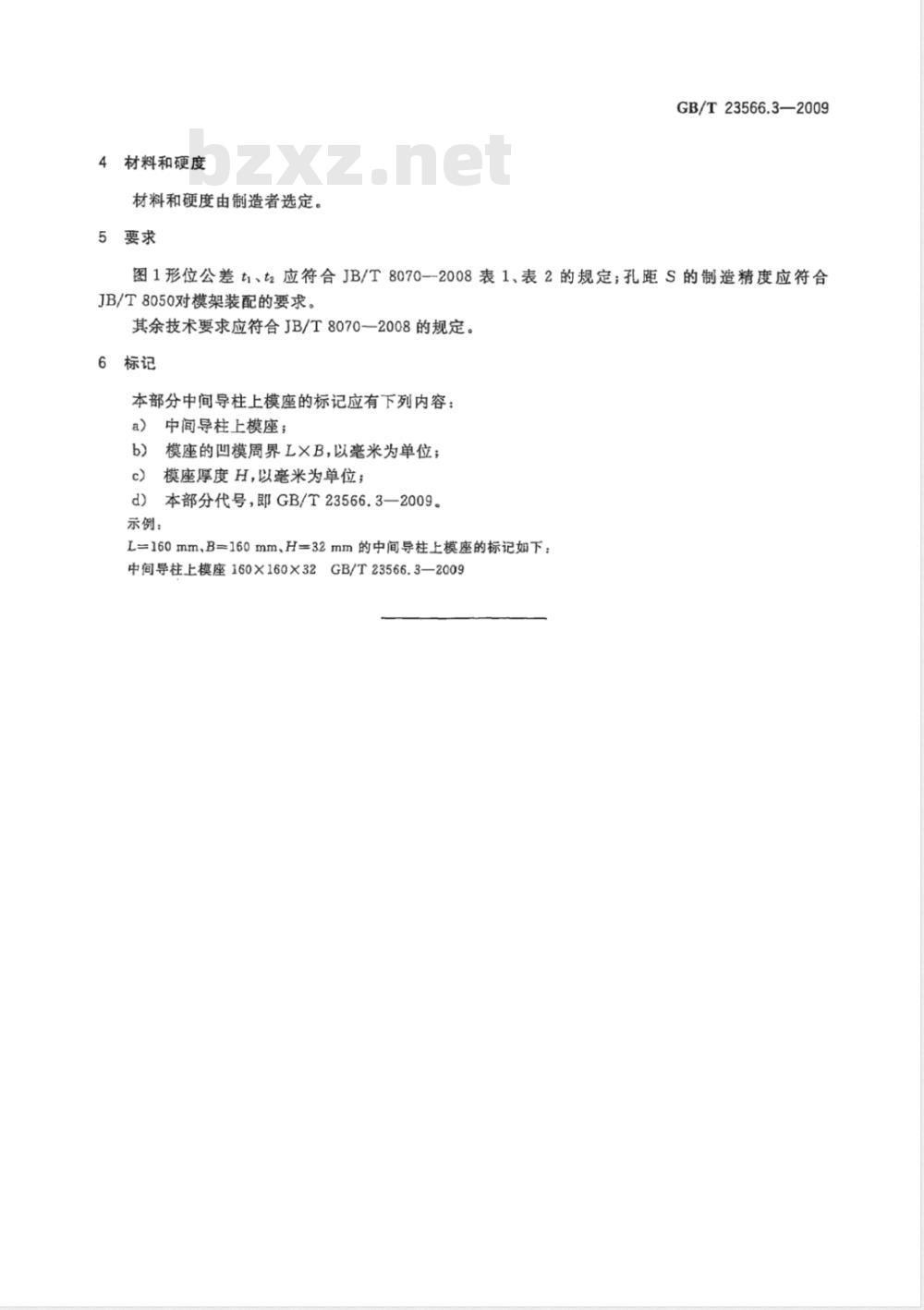

材料和硬度
材料和硬度由制造者选定。
GB/T23566.3—2009
图1形位公差t1、t应符合JB/T8070—2008表1、表2的规定；孔距S的制造精度应符合JB/T8050对模架装配的要求。
其余技术要求应符合JB/T8070—2008的规定。标记
本部分中间导柱上模座的标记应有下列内容：a）中间导柱上模座：
模座的凹模周界L×B，以襄米为单位；b)
模座厚度H，以毫米为单位；
本部分代号，即GB/T23566.3—2009。a)
示例：
L=160mm、B=160mm、H=32mm的中间导柱上模座的标记如下；中间导柱上模座160×160×32
GB/T23566.3—2009
GB/T23566.3-2009
