【国家标准(GB)】 风力发电机组 双馈异步发电机 第2部分：试验方法

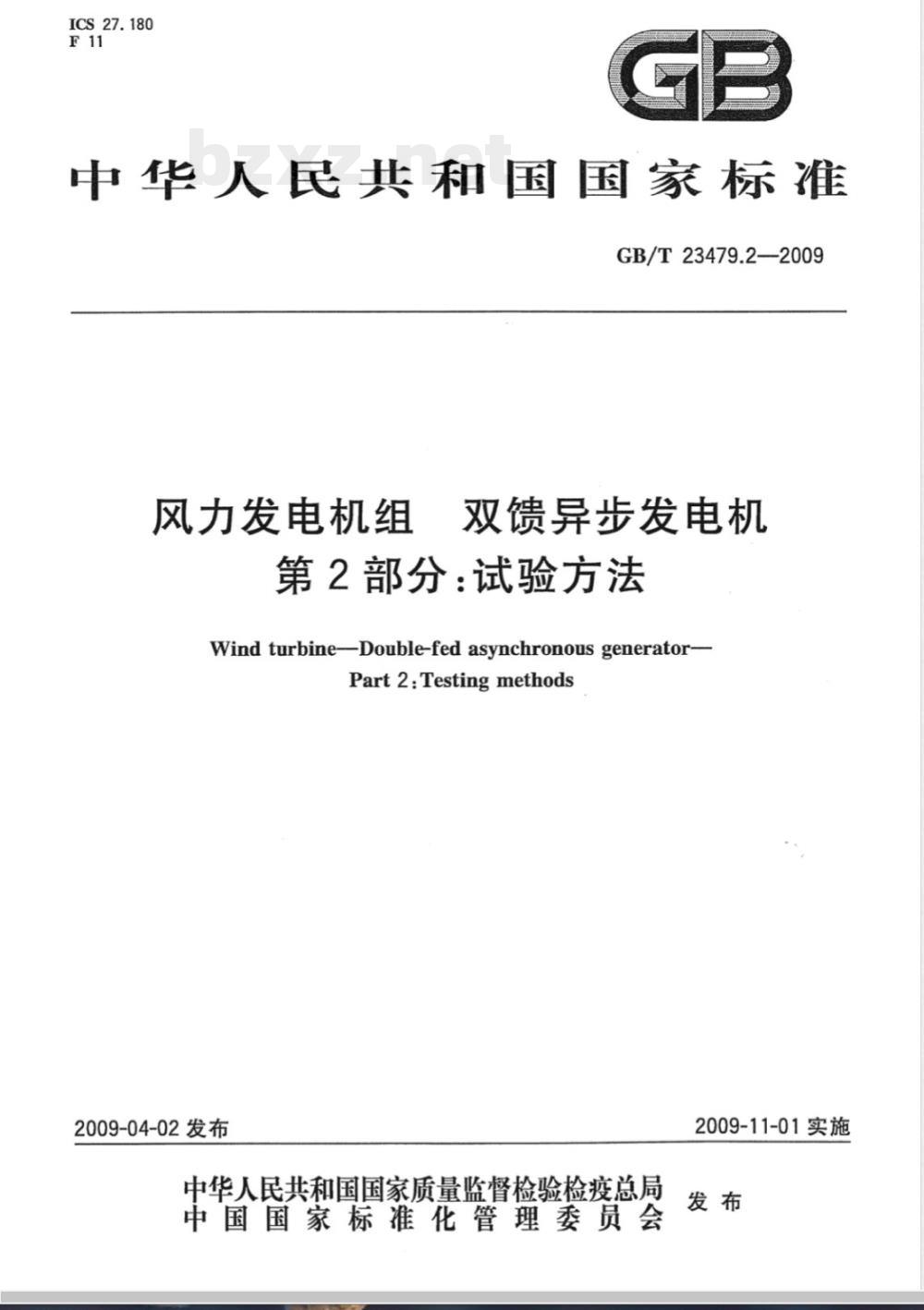

ICS27.180
中华人民共和国国家标准
GB/T23479.2—2009
风力发电机组
双馈异步发电机
第2部分：试验方法
Wind turbineDouble-fed asynchronous generator-Part2:Testingmethods
2009-04-02发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-11-01实施

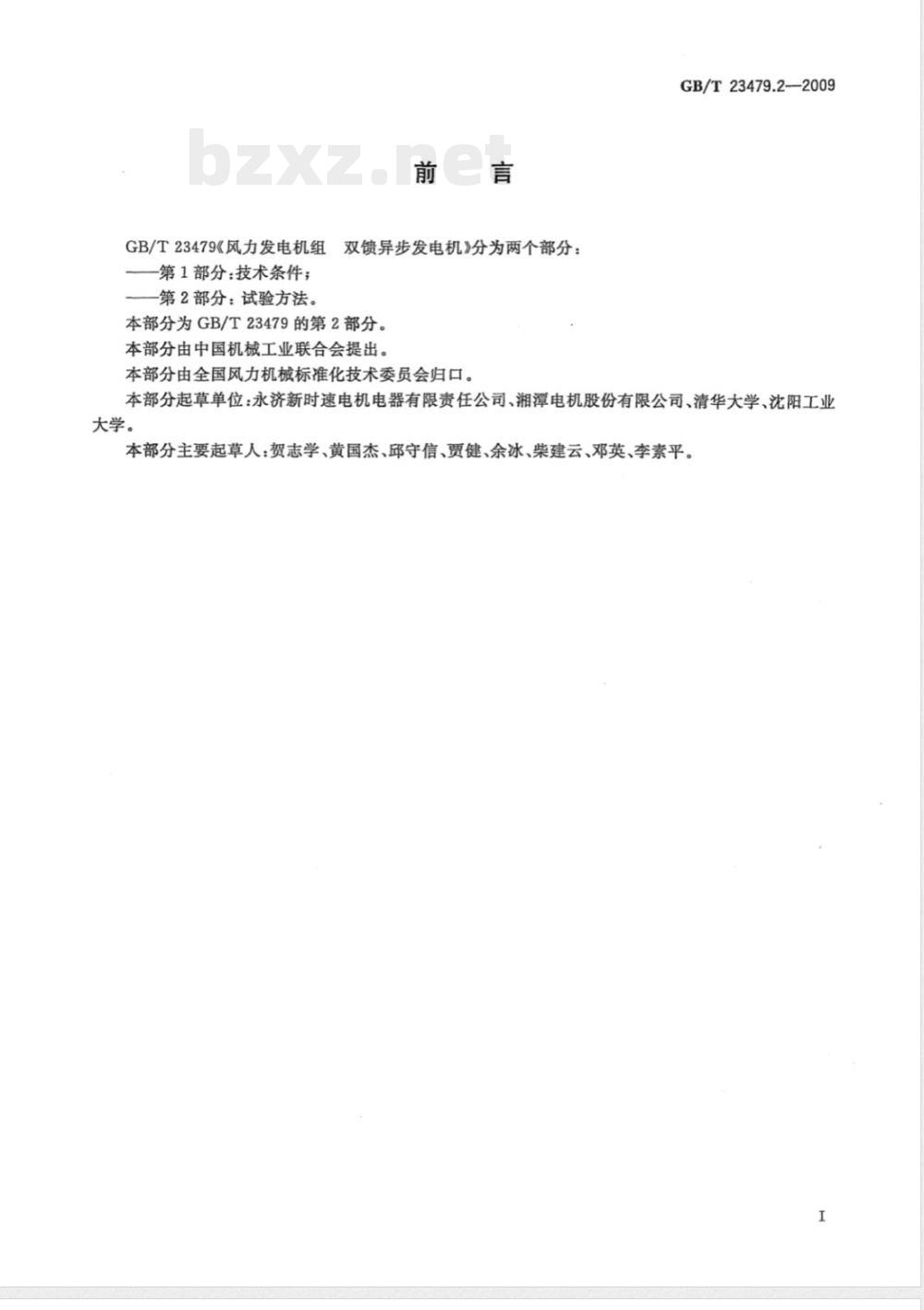

GB/T23479《风力发电机组双馈异步发电机》分为两个部分：一第1部分：技术条件；
一第2部分：试验方法。
本部分为GB/T23479的第2部分。本部分由中国机械工业联合会提出。本部分由全国风力机械标准化技术委员会归口。GB/T23479.2—2009
本部分起草单位：永济新时速电机电器有限责任公司、湘潭电机股份有限公司、清华大学、沈阳工业大学。
本部分主要起草人：贺志学、黄国杰、邱守信、贾健、余冰、柴建云、邓英、李素平。I

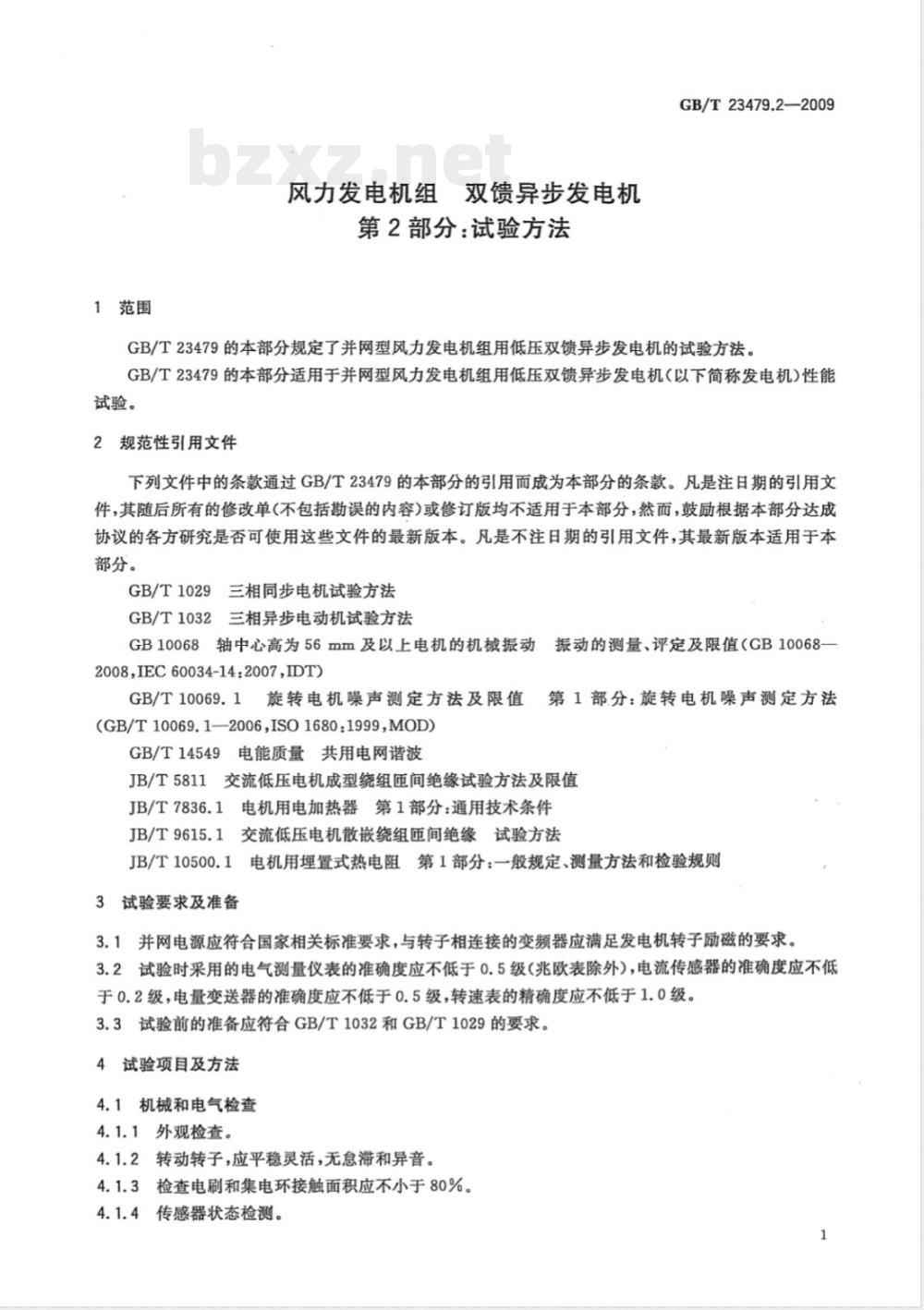

1范围
风力发电机组双馈异步发电机
第2部分：试验方法
GB/T23479.2—2009
GB/T23479的本部分规定了并网型风力发电机组用低压双馈异步发电机的试验方法。GB/T23479的本部分适用于并网型风力发电机组用低压双馈异步发电机（以下简称发电机）性能试验。
2规范性引用文件
下列文件中的条款通过GB/T23479的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
三相同步电机试验方法
GB/T1029
三相异步电动机试验方法
GB/T1032
GB10068轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值（GB10068-2008,IEC60034-14:2007,IDT)
GB/T10069.1旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法(GB/T10069.1—2006,ISO1680：1999,MOD)GB/T14549电能质量共用电网谐波JB/T5811交流低压电机成型统组匝间绝缘试验方法及限值JB/T7836.1电机用电加热器第1部分：通用技术条件JB/T9615.1交流低压电机散嵌绕组匝间绝缘试验方法JB/T10500.1电机用埋置式热电阻第1部分：一般规定、测量方法和检验规则3试验要求及准备
3.1并网电源应符合国家相关标准要求，与转子相连接的变频器应满足发电机转子励磁的要求。3.2试验时采用的电气测量仪表的准确度应不低于0.5级（兆欧表除外），电流传感器的准确度应不低于0.2级，电量变送器的准确度应不低于0.5级，转速表的精确度应不低于1.0级。3.3试验前的准备应符合GB/T1032和GB/T1029的要求。4试验项目及方法
4.1机械和电气检查
4.1.1外观检查。
4.1.2转动转子，应平稳灵活，无怠滞带和异音。4.1.3检查电刷和集电环接触面积应不小于80%。4.1.4传感器状态检测。
GB/T23479.2—2009

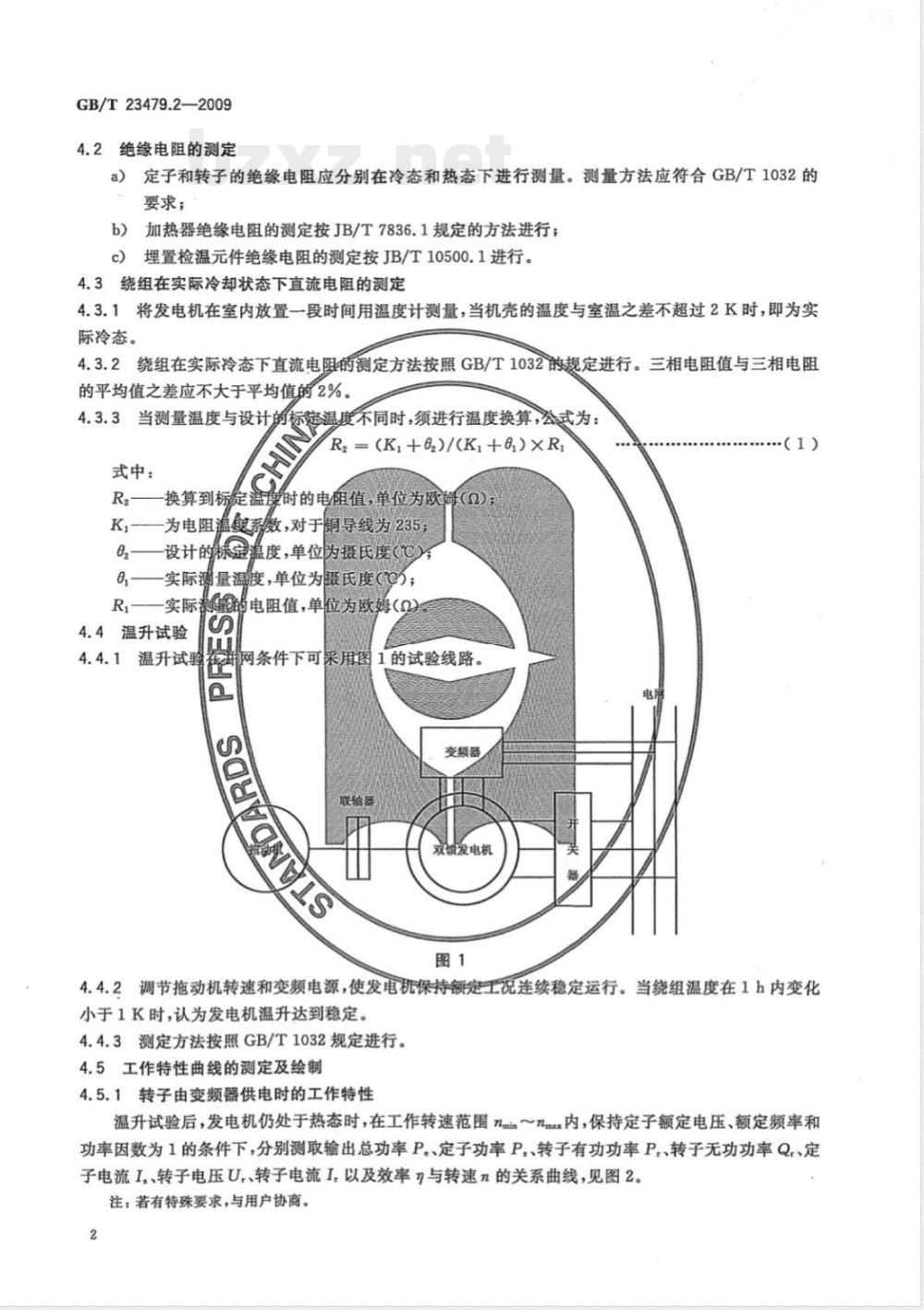

4.2绝缘电阻的测定
定子和转子的绝缘电阻应分别在冷态和热态下进行测量。测量方法应符合GB/T1032的a)
要求；
b）加热器绝缘电阻的测定按JB/T7836.1规定的方法进行；c）埋置检温元件绝缘电阻的测定按JB/T10500.1进行。4.3绕组在实际冷却状态下直流电阻的测定4.3.1将发电机在室内放置一段时间用温度计测量，当机壳的温度与室温之差不超过2K时，即为实际冷态。
4.3.2绕组在实际冷态下直流电阻的测定方法按照GB/T1032的规定进行。三相电阻值与三相电阻的平均值之差应不大于平均值的2%，4.3.3当测量温度与设计的标感温度不同时，须进行温度换算，公式为：R=(+)/K+)×R
式中：
换算到标定温度时的电阻值，单位为欧为电阻温复系数，对于铜导线为235；K,
设计的
温度，单位为摄氏度（℃）
量温度，单位为摄氏度（)
实际漫
4.4温升试验
4.4.1温升试验
的电阻值，单位为欧姆（0）
网条件下可采用图1的试验线路。P
变额器
联轴器
（1）
4.4.2调节拖动机转速和变频电源，使发电机保持额定工况连续稳定运行。当绕组温度在1h内变化小于1K时，认为发电机温升达到稳定。4.4.3测定方法按照GB/T1032规定进行。4.5工作特性曲线的测定及绘制

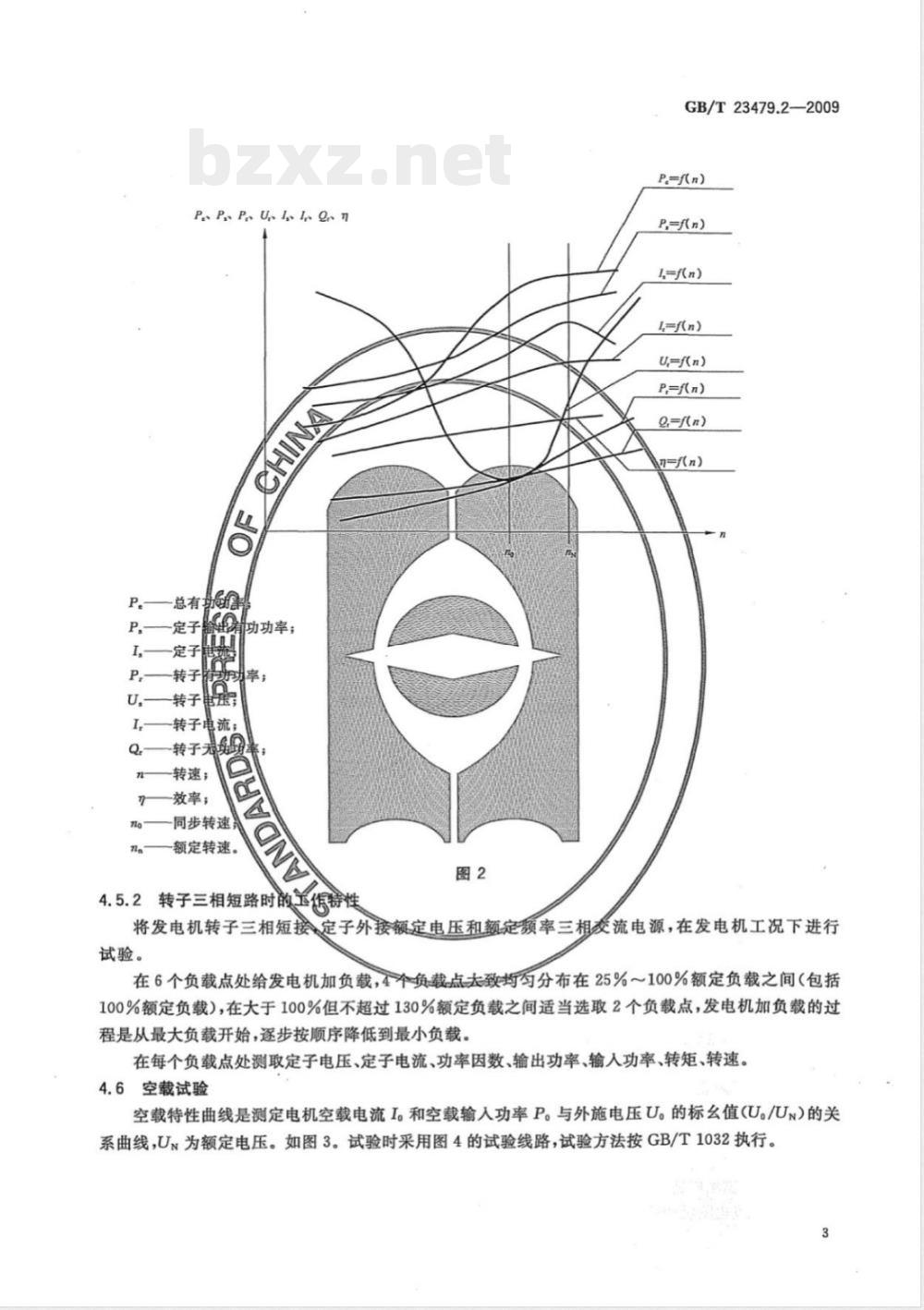

4.5.1转子由变频器供电时的工作特性温升试验后，发电机仍处于热态时，在工作转速范围n～内，保持定子额定电压、额定频率和功率因数为1的条件下，分别测取输出总功率P.、定子功率P，、转子有功功率P.、转子无功功率Q、定子电流I.、转子电压U.、转子电流I.以及效率与转速n的关系曲线，见图2。注，若有特殊要求，与用户协商。2
PPPeUsllpOsn
一总有
一定子
转子头
转速；
效率，
功功率；
同步转速
额定转速
转子三相短路时的关信等性
GB/T23479.2—2009
P=(n）
（n）
P,=f(n)
将发电机转子三相短接定子外接额定电压和额定率三相麦流电源，在发电机工况下进行试验。
在6个负载点处给发电机加负载，4个负载点大致均勺分布在25%~100%额定负载之间（包括100%额定负载），在大于100%但不超过130%额定负载之间适当选取2个负载点，发电机加负载的过程是从最大负载开始，逐步按顺序降低到最小负载。在每个负载点处测取定子电压、定子电流、功率因数、输出功率、输人功率、转矩、转速。4.6空载试验
空载特性曲线是测定电机空载电流I和空载输人功率P。与外施电压U。的标么值（U/U~）的关系曲线，U为额定电压。如图3。试验时采用图4的试验线路，试验方法按GB/T1032执行。GB/T23479.2—2009
4.7堵转试验
调压器
/P=f(uJun）
=f(UU）
（ug/us）
发电机
堵转试验在发电机接近冷态时进行，转子绕组在集电环上短接。试验时将转子堵住，施于定子绕组的电压从不低于1.25倍额定电流开始，然后逐步降低电压，其间共测取5~7点读数，每点应同时测取下列数值：三相电压、三相电流、输入功率。电流超过额定值时，测量读数的时间应不超过1min。型式试验时应作出电流、输人功率与堵转电压的关系曲线。出厂试验时，可仅在额定电流附近一点测取堵转时的电压、电流和输人功率。4.8转子开口电压的测定
可用以下两种方法进行测定：
a）转子静止并开路，调节定子侧调压器，使转子电压逐步升至690V后，记录定子电压并进行折算。
转子开路，将发电机拖动至0.8倍同步转速，调节调压器，使定子电压由0V逐步升至额定电压后，测量转子各线间的电压值，测量完后进行折算。调节过程发现异常，应立即停止。4.9短时升高电压试验
将被试发电机转子短接，在热态下以空载电动机方式运行，调节调压器使电压上升至1.3倍额定电4
压，历时3min。
4.10匝间耐电压试验
散嵌绕组匝间耐电压试验按JB/T9615.1规定执行。成型绕组压间耐电压试验按JB/T5811规定执行。4.11轴电压测定
轴电压的测定按GB/T1029的规定进行。4.12谐波电流测定
谐波电流的测定按GB/T14549的规定进行。4.13超速试验
按GB/T1032的规定执行。
4.14对地耐电压试验
4.14.1对地耐电压试验应在热态下进行。GB/T23479.2-—2009
4.14.2在被试绕组与电机机壳之间施加试验电压，铁心和非被试绕组则与机壳连接。试验时电机的所有部件均应安装就位，如同正常工况。4.14.3试验电压应为工频电压，并尽可能接近正弦波形。4.14.4试验应从不超过试验电压全值的一半开始，然后均匀地或以每步不超过全值5%逐步增至全值，电压从半值增至全值的时间应不少于10s。4.15振动测定
振动测定按GB10068的规定进行。4.16噪声测定
噪声测定按GB10069.1的规定执行。5
